Пособие инженеру ПТО по исполнительной документации. Монтаж металлических конструкций
Монтаж металлических конструкций
Монтаж м/конструкций ведется и оформляется по СНиП 3.03.01-87. Сборка и установка на фундаменты м/конструкций ОРУ, молниеотводов, порталов ПС, опор ВЛ и отдельностоящих опор освещения. На такие дела нужен журнал монтажа м/конструкций, акты промежуточной приемки ответственных конструкций, съемка положения конструкций, журнал сварочных работ, если есть сварка и журнал антикоррозионной защиты, если такие работы прописаны в рабочем проекте.
Журнал монтажа конструкций оформляйте по сборочным и установочным чертежам. Делайте записи, когда собираете укрупнено конструкции, и перед установкой в проектное положение оформляете акт промежуточной приемки ответственных конструкций, затем делаете запись в журнале об установке в проектное положение и так же оформляете акт промежуточной приемки ответственных конструкций. Обычно бывает много замечаний от авторского надзора, эксплуатации и технадзора и самое сложное это отразить это в журналах и подписать акт потому как сначала устанавливают, а потом смотрят, как собрали.
Очень часто доебуют чтобы был журнал сварочных работ, требуют его на все, но так как в электромонтаже очень мало ответственных конструкций которые влияют на устойчивость здания или сооружения, ведите журнал сварочных работ только на то, где есть особые указания по сварке в рабочих чертежах (кстати на трубы так же не всегда требуется журнал сварочных работ – только для I и II категории трубопровода), например, «сварку производить электродами МР45 по ГОСТу такому то», где разрисованы узлы соединений с указанием катета шва. А для большинства вещей абсолютно и достаточно будет операционного контроля в общем журнале работ, поэтому никогда не оформляйте сварочные работы на сварку полосы заземления, кабельных стоек, уголка где-нибудь на эстакаде между стойками или для стоек, защитные трубы (не проводки) варите между собой, профиля зетовые для установки оборудования или поддержания кабельных конструкций.
Источник
Журнал установки опор
Образец и пример заполнения журнала установки опор
Форма журнала установки опор соответствует Приложению 4 к ВСН 13-77 «Инструкция по монтажу контактных сетей промышленного и городского электрифицированного транспорта» Журнал установки опор имеет графы (столбцы): 1. Номер опоры 2. Пикетажное положение 3. Тип опоры 4. Тип фундамента 5. Тип ригеля 6. Тип котлована 7-9. Объемы земляных работ, м 3 — по рытью котлована — по досыпке насыпки — по отводу кювета 10. Расстояние от оси пути до оси котлована, м 11. Тип подвески и номер конструкторского чертежа 12. Данные о типе линейной аппаратуры 13. Пролет до следующей опоры, м 14. Отступления от рабочего проекта
Еще сомневаетесь, где купить и заказать качественные журналы и бланки по Вашему образцу? Только у нас! Мы доставляем заказы не только по Москве и области, но и по всей России. Воспользовавшись калькулятором журнала, Вы настроите нужное количество страниц, обложку, логотип и т.д.
Добавить отзыв
Журнал учета присвоения группы 1 по электробезопасности неэлектротехническому персоналу
от 35 руб.
Оперативный журнал
от 35 руб.
Настройка журнала
Настройка журнала
Вы можете за 10 рублей разместить логотип Вашей организации на обложке журнала.
Логотип будет размещен над названием журнала по центру.
Размер файла не должен превышать 2 мб. Формат загружаемого файла с логотипом должен быть jpg, jpeg, gif или png. Имя файла должно состоять только из английских букв и цифр. Цветность Вашего логотипа может быть как черно-белой (градации серого), так и цветной.
При выборе твердого переплета текст будет выглядеть следующим образом
При выборе мягкого переплета текст будет выглядеть следующим образом
Пример расположения логотипа на вертикальной обложке
Пример расположения логотипа на горизонтальной обложке
Источник
Типовая технологическая карта. Установка промежуточных свободностоящих металлических опор типа ПС110-13 на ВЛ 110 кВ
Обозначение:
К-III-24-5
Название рус.:
Типовая технологическая карта. Установка промежуточных свободностоящих металлических опор типа ПС110-13 на ВЛ 110 кВ
Статус:
не установлен срок действия
Дата актуализации текста:
05.05.2017
Дата добавления в базу:
01.09.2013
Дата введения в действие:
01.01.1975
Утвержден:
Минэнерго СССР (USSR Minenergo )
Ссылки для скачивания:
МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО СТРОИТЕЛЬСТВУ
ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА «ОРГЭНЕРГОСТРОЙ»
ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 — 110 кВ
ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
УСТАНОВКА ПРОМЕЖУТОЧНЫХ МЕТАЛЛИЧЕСКИХ ОПОР ТИПОВ П110-5, П110-6, ПС110-5, ПС110-6, ПС110-13 и П35-2
Типовые технологические карты К-III-24 разработаны отделом организации и механизации строительства линий электропередачи (ЭМ-20) института «ОРГЭНЕРГОСТРОЙ».
СО С ТАВИТЕЛИ: Б.И. РАВИН, Г.Н. ПОКРОВСКИЙ, В.М. ДУБРОВИН , П.И. БЕР МАН, Г.А. КОРСАКОВ.
Типовыми технологическими картами сборника К-III -24 пр едусмотрены подъем и установка промежуточных свободностоящих металлических болтовых опор методом поворота с помощью крана ТК-53 и трактора Т-100М.
Технологические карты составлены согласно методическим указаниям по разработке типовых технологических карт в строительстве, утвержденным Госстроем СССР 2 июля 1964 г., и служат руководством при сооружении линий электропередачи 35 — 110 кВ на унифицированных опорах.
ОБЩАЯ ЧАСТЬ
1. Сборник К- III — 24 с остоит из шести технологических карт: К-III- 2 4-1, К-III- 2 4-2, К-III- 2 4-3, К-III- 2 4-4, К-III- 2 4-5 и К-III-24-6 на установку на фундаменты промежуточных свободностоящих металлических болтовых опор ВЛ 35 — 110 кВ типов: П110-5, П110-6, ПС110-5, ПС110-6, ПС110-13 и П35-2, разработанных Северо-Западным отделением Энергосетьпроекта (см. чертежи № 3078тм-115; 3078тм-116; 3079тм-т4-3; 3079тм-т4-6; 3079тм-т5-9 и 3078тм-102.
Карты служат руководством для сооружения линий электропередачи на указанных опорах, а также в качестве пособия при составлении проектов производства работ.
Общие виды опор и их показатели приведены в соответствующих картах.
2. При привязке типовых карт к конкретному объекту следует уточнить отдельные технологические операции, калькуляцию трудовых затрат и нормы расхода эксплуатационных материалов.
3. Ти повые технологические карты предусматривают установку промежуточных свободностоящих металлических опор на готовые фундаменты при поточном строительстве линий электропередачи специализированными подразделениями механизированных колонн.
4. До на чала установки каждой опоры должны быть выполнены следующие работы, которые в картах не учтены:
а) закончено сооружение фундаментов;
б) закончена сборка опоры с закреплением ее на фундаменте монтажными шарнирами (см. типовую технологическую карту на сборку опоры данного типа);
в) весь такелаж для подъема опор должен быть заранее подготовлен и в необходимых случаях испытан согласно правилам техники безопасности.
5. Установку опор необходимо производить с соблюдением правил техники безопасности.
Особое внимание должно быть обращено на то, что бы во время подъема опоры рабочие, участвующие в подъеме, были выведены в безопасную зону.
6. В зимнее время монтажная площадка должна быть очищена от снега.
7. На уст ановленную опору должен заполняться журнал утвержденной формы.
ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ УСТАНОВКИ ОПОР
1 . Каждая опора устанавливается на фундаменты бригадой рабочих, снабженной приспособлениями, механизмами и такелажем, перечисленным в каждой карте.
2. Перед началом установки опоры должны быть выполнены работы, предусмотренные в п. 4 «Общей части».
3. Руководитель подъема опоры обязан до начала работы проверить соответствие размеров по центрам железобетонных подножников (фундаментов) с размерами опоры, а также проверить вертикальные отметки фундаментов.
В случае обнаружения отклонений, превышающих установленные допуски, подъем опоры разрешается производить только после устранения обнаруженных дефектов.
4. Установку опор на фундаменты, следует выполнять согласно схемам подъема, приведенным в картах в следующей последовательности:

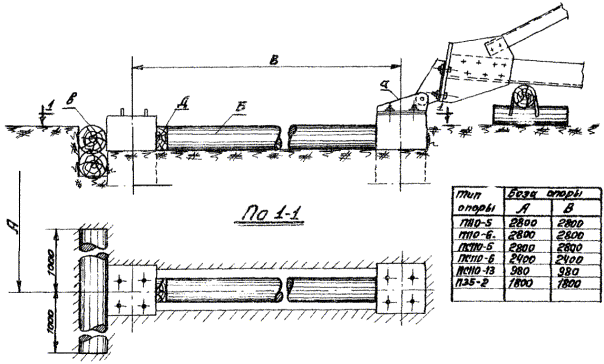

а) укрепить железобетонные подножники временными деревянными распорками (рис. 1). В зимнее время, при промерзании грунта на 25 см и глубже, распорки не ставятся.
Запрещается подъем опоры на фундаменты, не засыпанные полностью грунтом;
б) установить тракторный кран и трактор ТК-53 согласно схемам, приведенным в картах;
в) произвести застроповку тягового и тормозного тросов в местах, указанных на схемах;
г) закрепить тяговый трос к лебедке трактора Л-8;
д) с помощью стропа (поз. 7) поднять опору на высоту, указанную в соответствующих картах;
е) тяговым тросом удержать опору на высоте, на которую поднял опору кран;
ж) крану ТК -53 освобод иться от стропа и перейти на место, указанное в картах, и закрепить тормозной трос;
з) тяговому трактору и крану, стоящему на тормозе, довести опору да вертикального положения;
и ) пос ле подъема опору закрепить навинчиванием гаек на анкерные болты, при этом они (гайки) не должны доходить вплотную к поверхности башмаков опоры. Затем опору можно наклонить тяговым полиспастом и снять монтажные шарниры;
к) выверить стойку опоры согласно нормам и допускам, указанным в каждой карте, и окончательно закрепить стойку на фундаменте с закерниванием гаек.
Для выравнивания опоры допускается установка подкладок между пятой опоры и фундаментом.
Размеры подкладок должны быть не менее 150×150 мм. Общая высота подкладок не должна превышать 40 мм. После выверки подкладки привариваются к пяте опоры;
а — Монтажный шарнир; б — Распорки из бревен; в — Упор из бревна; д — Клинья из бруса
ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ
1. Опоры на фундаменты устанавливает бригада рабочих в составе:
Источник
Исполнительная
Пособие инженеру ПТО по исполнительной документации. Монтаж металлических конструкций
Монтаж металлических конструкций
Монтаж м/конструкций ведется и оформляется по СНиП 3.03.01-87. Сборка и установка на фундаменты м/конструкций ОРУ, молниеотводов, порталов ПС, опор ВЛ и отдельностоящих опор освещения. На такие дела нужен журнал монтажа м/конструкций, акты промежуточной приемки ответственных конструкций, съемка положения конструкций, журнал сварочных работ, если есть сварка и журнал антикоррозионной защиты, если такие работы прописаны в рабочем проекте.
Журнал монтажа конструкций оформляйте по сборочным и установочным чертежам. Делайте записи, когда собираете укрупнено конструкции, и перед установкой в проектное положение оформляете акт промежуточной приемки ответственных конструкций, затем делаете запись в журнале об установке в проектное положение и так же оформляете акт промежуточной приемки ответственных конструкций. Обычно бывает много замечаний от авторского надзора, эксплуатации и технадзора и самое сложное это отразить это в журналах и подписать акт потому как сначала устанавливают, а потом смотрят, как собрали.
Очень часто доебуют чтобы был журнал сварочных работ, требуют его на все, но так как в электромонтаже очень мало ответственных конструкций которые влияют на устойчивость здания или сооружения, ведите журнал сварочных работ только на то, где есть особые указания по сварке в рабочих чертежах (кстати на трубы так же не всегда требуется журнал сварочных работ – только для I и II категории трубопровода), например, «сварку производить электродами МР45 по ГОСТу такому то», где разрисованы узлы соединений с указанием катета шва. А для большинства вещей абсолютно и достаточно будет операционного контроля в общем журнале работ, поэтому никогда не оформляйте сварочные работы на сварку полосы заземления, кабельных стоек, уголка где-нибудь на эстакаде между стойками или для стоек, защитные трубы (не проводки) варите между собой, профиля зетовые для установки оборудования или поддержания кабельных конструкций.
Источник
Типовая технологическая карта. Установка промежуточной металлической опоры типа П35-2 на ВЛ 35 кВ
Обозначение:
К-III-24-6
Название рус.:
Типовая технологическая карта. Установка промежуточной металлической опоры типа П35-2 на ВЛ 35 кВ
Статус:
не установлен срок действия
Дата актуализации текста:
05.05.2017
Дата добавления в базу:
01.09.2013
Дата введения в действие:
01.01.1975
Утвержден:
Минэнерго СССР (USSR Minenergo )
Ссылки для скачивания:
МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО СТРОИТЕЛЬСТВУ
ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА «ОРГЭНЕРГОСТРОЙ»
ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 — 110 кВ
ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
УСТАНОВКА ПРОМЕЖУТОЧНЫХ МЕТАЛЛИЧЕСКИХ ОПОР ТИПОВ П110-5, П110-6, ПС110-5, ПС110-6, ПС110-13 и П35-2
Типовые технологические карты К-III-24 разработаны отделом организации и механизации строительства линий электропередачи (ЭМ-20) института «ОРГЭНЕРГОСТРОЙ».
СО С ТАВИТЕЛИ: Б.И. РАВИН, Г.Н. ПОКРОВСКИЙ, В.М. ДУБРОВИН , П.И. БЕР МАН, Г.А. КОРСАКОВ.
Типовыми технологическими картами сборника К-III -24 пр едусмотрены подъем и установка промежуточных свободностоящих металлических болтовых опор методом поворота с помощью крана ТК-53 и трактора Т-100М.
Технологические карты составлены согласно методическим указаниям по разработке типовых технологических карт в строительстве, утвержденным Госстроем СССР 2 июля 1964 г., и служат руководством при сооружении линий электропередачи 35 — 110 кВ на унифицированных опорах.
ОБЩАЯ ЧАСТЬ
1. Сборник К- III — 24 с остоит из шести технологических карт: К-III- 2 4-1, К-III- 2 4-2, К-III- 2 4-3, К-III- 2 4-4, К-III- 2 4-5 и К-III-24-6 на установку на фундаменты промежуточных свободностоящих металлических болтовых опор ВЛ 35 — 110 кВ типов: П110-5, П110-6, ПС110-5, ПС110-6, ПС110-13 и П35-2, разработанных Северо-Западным отделением Энергосетьпроекта (см. чертежи № 3078тм-115; 3078тм-116; 3079тм-т4-3; 3079тм-т4-6; 3079тм-т5-9 и 3078тм-102.
Карты служат руководством для сооружения линий электропередачи на указанных опорах, а также в качестве пособия при составлении проектов производства работ.
Общие виды опор и их показатели приведены в соответствующих картах.
2. При привязке типовых карт к конкретному объекту следует уточнить отдельные технологические операции, калькуляцию трудовых затрат и нормы расхода эксплуатационных материалов.
3. Ти повые технологические карты предусматривают установку промежуточных свободностоящих металлических опор на готовые фундаменты при поточном строительстве линий электропередачи специализированными подразделениями механизированных колонн.
4. До на чала установки каждой опоры должны быть выполнены следующие работы, которые в картах не учтены:
а) закончено сооружение фундаментов;
б) закончена сборка опоры с закреплением ее на фундаменте монтажными шарнирами (см. типовую технологическую карту на сборку опоры данного типа);
в) весь такелаж для подъема опор должен быть заранее подготовлен и в необходимых случаях испытан согласно правилам техники безопасности.
5. Установку опор необходимо производить с соблюдением правил техники безопасности.
Особое внимание должно быть обращено на то, что бы во время подъема опоры рабочие, участвующие в подъеме, были выведены в безопасную зону.
6. В зимнее время монтажная площадка дол жна быть очищена от снега.
7. На уст ановленную опору должен заполняться журнал утвержденной формы.
ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ УСТАНОВКИ ОПОР
1 . Каждая опора устанавливается на фундаменты бригадой рабочих, снабженной приспособлениями, механизмами и такелажем, перечисленным в каждой карте.
2. Перед началом установки опоры должны быть выполнены работы, предусмотренные в п. 4 «Общей части».
3. Руководитель подъема опоры обязан до начала работы проверить соответствие размеров по центрам железобетонных подножников (фундаментов) с размерами опоры, а также проверить вертикальные отметки фундаментов.
В случае обнаружения отклонений, превышающих установленные допуски, подъем опоры разрешается производить только после устранения обнаруженных дефектов.
4. Установку опор на фундаменты, следует выполнять согласно схемам подъема, приведенным в картах в следующей последовательности:
а) укрепить железобетонные подножники временными деревянными распорками (рис. 1). В зимнее время, при промерзании грунта на 25 см и глубже, распорки не ставятся.
Запрещается подъем опоры на фундаменты, не засыпанные полностью грунтом;
б) установить тракторный кран и трактор ТК-53 согласно схемам, приведенным в картах;
в) произвести застроповку тягового и тормозного тросов в местах, указанных на схемах;
г) закрепить тяговый трос к лебедке трактора Л-8;
д) с помощью стропа (поз. 7) поднять опору на высоту, указанную в соответствующих картах;
е) тяговым тросом удержать опору на высоте, на которую поднял опору кран;
ж) крану ТК -53 освобод иться от стропа и перейти на место, указанное в картах, и закрепить тормозной трос;
з) тяговому трактору и крану, стоящему на тормозе, довести опору да вертикального положения;
и ) пос ле подъема опору закрепить навинчиванием гаек на анкерные болты, при этом они (гайки) не должны доходить вплотную к поверхности башмаков опоры. Затем опору можно наклонить тяговым полиспастом и снять монтажные шарниры;
к) выверить стойку опоры согласно нормам и допускам, указанным в каждой карте, и окончательно закрепить стойку на фундаменте с закерниванием гаек.
Для выравнивания опоры допускается установка подкладок между пятой опоры и фундаментом.
Размеры подкладок должны быть не менее 150×150 мм. Общая высота подкладок не должна превышать 40 мм. После выверки подкладки привариваются к пяте опоры;
