Взрывозащищенные металлорукава

Металлические рукава с конструкцией, защищённой от взрывов, принадлежат к разряду разновидностей гибких соединительных фурнитур. Назначением является монтаж электрической проводки, соединение труб и коробок, подключение электрического оборудования, защищённого от взрывов и участков, подверженной вибрации, проводки. Посредством металлорукава обеспечивается защита от коррозии против механических повреждений для кабелей и проводов.

Изготовление металлического взрывозащищенного рукава может осуществляться из нержавеющей стали, либо армированной резины с концовкой в виде резьбовой арматуры. Данные изделия применяются на взрывоопасных зонах, возникающих в результате искрений, статических разрядов или краткосрочных замыканий, которые повышают степень вероятности взрыва.

Производство взрывозащищенных металлических рукавов осуществляется в широком ассортименте. На основании этого, изделия, которые подходят по характеристикам, подбираются для взрывоопасных объектов почти всех типов. Наиболее распространёнными в данный момент являются взрывозащищённые металлорукава, принадлежащие к серии ВСГ.

Невзирая на выполнение взрывозащищённых металлических рукавов из стали, изделия существенно различаются на основании типа исполнения концевых муфт. Следует отдельно выделить соединители, в которых предусмотрена приваренная муфта подвижного или неподвижного формата, внутренняя маркировка M или наружная резьба П. Также предусмотрены соединители с муфтами типа МС, в которых есть накидная вращающаяся гайка. Выполнение соединительных муфт может происходить на основе одинаковых и различных арматур присоединяемого типа.

В металлических рукавах взрывозащищённого типа для электрических проводов и кабелей обеспечивается максимально возможная защита от взрывов. Существуют подвиды металлических рукавов, которые предназначены для того, чтобы применяться вместе с кабелями армированного или неармированного типов. На основании специальной соединительной арматуры обеспечивается уплотнение, защищённое от взрывов для наружной оболочки кабелей дополнительным предохранением от вредных воздействий окружающей среды.

Допускается применять металлические рукава, в которых имеются типы оборудования, защищённые от взрывов, разрешённые для того, чтобы применяться во взрывоопасных зонах. Определение степени взрывоопасности происходит на основе правил ПУЭ и типа оборудования для подключения.

По сравнению с зарубежным производством, в комплектации взрывозащищенных методических руководств, сделанных в России, предусмотрены прямые и деформационные уплотнительные элементы. На основании данной конфигурации качество крепления кабеля, защищённого от взрывов, заметно улучшается. Вырвать металлический рукав из корпуса устройства вручную не получится, либо потребуется прилагать огромные усилия.

Также благодаря этой конструктивной особенности возможна прокладка кабелей в рукавах ВСГ, если они будут применяться в устройстве для разгрузки. На основании этого монтаж кабельной трассы защищённого типа не только упрощается, но и ускоряется.

Источник

Металлорукав взрывозащищенный РГМ

Взрывозащищенный герметичный металлорукав применяется в наиболее тяжелых условиях эксплуатации. Обладает низкой пожарной опасностью и высокими антивандальными свойствами.

Пример расшифровки: РГМ 50-40-1,0 с/а

РГМ — серия изделия (рукав герметичный металлический);
50 – номинальный внутренний диаметр рукава, мм;
40 — наибольшее рабочее давление рукава в кгс/см2 (атм) при нормальных условиях эксплуатации;
1,0 — номинальная длина рукава в сборе, м;
с/а – наличие специальной концевой арматуры в соответствии с требованиями Заказчика.
Маркировка рукава с отсутствием аббревиатуры с/а – рукав без арматуры, под приварку.

Гофра

герметичная оболочка с кольцевыми гофрами, расположенными параллельно. Стандартная Повышенной гибкости Тяжелая серия Спиральная Двухслойная выполнена из трубной заготовки толщиной от 0,3 до 0,4 мм, обладает средней гибкостью и рассчитана на рабочее давление до 100 кгс/см2 в зависимости от внутреннего диаметра. выполнена со сближением кольцевых гофр, что позволяет увеличить гибкость металлорукава при необходимости монтажа или обхода труднодоступных участков. увеличенная толщина гофры позволяет использовать металлорукава РГМ с максимальным рабочим давлением (до 400 кгс/см2). данный тип оболочки позволяет увеличить гибкость металлорукава, а также пропускать транспортируемую среду с максимальной скоростью. Увеличенный срок службы рукава. предназначена для эксплуатации металлорукавов РГМ на особо ответственных производственных участках, например, транспортировка радиоактивных сред. Увеличенная герметичность гибкой части.

Оплетка

представляет собой защитную оболочку сетчатого типа и изготавливается из стальной нержавеющей проволоки 12Х18Н9Т.

Однослойная Двухслойная Трехслойная

стандартный вариант, позволяющий обеспечить стабильную работу рукава при большинстве нагрузок.

позволяет увеличить рабочее давление, как правило используется совместно с тяжелой серией РГМ.

максимальное рабочее давление, применяется при разработках под особые условия Заказчика.

Внутренний экран

защитный элемент рукава, помещенный внутрь гибкой части

Трубный Вальцованный Оплеточный PTFE

труба, закреплённая с одного конца к внутреннему стакану металлорукава, применяется при транспортировке среды с высокой температурой (например выхлопные газы), для предотвращения прогорания сильфона. Применяется на изделиях небольшой длины, так как трубный внутренний экран не позволяет рукаву работать на изгиб.

негерметичная несущая оболочка из нержавеющей стали, образующейся путем профилирования и свертки по спирали. Используется в качестве внутреннего экрана для усиления конструкции, рассеивания температуры рабочей среды для предотвращения повреждения основного сильфона.

стальная сетчатая оплетка, помещенная внутрь сильфона, устанавливается исключительно для рассеивания температуры рабочей среды для предотвращения повреждения основного сильфона.

фторопластовая трубка, применяется для исключения контакта высоко агрессивных сред с материалом сильфона, концевой арматуры, как правило используется в химическом производстве, работе с кислотами, химическими соединениями либо высокоадгезийными средами.

Наружная оболочка

часть рукава в которую заключается гибкая часть для предотвращения различных воздействий (температурных, механических и т.д.).

Источник

Взрывозащищенные соединители гибкие (металлорукав) ВСГ

Тип сертификата	Название изделия	Сертификаты
Разрешение Республики Казахстан	ВСГ
ТР ТС	ВСГ
СЕРТИФИКАТ СООТВЕТСТВИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ	ВСГН

Назначение

Соединители предназначены для соединения труб, коробок, взрывозащищенного электрооборудования или участков трубной проводки, подверженных вибрации. Соединители обеспечивают дополнительную защиту кабеля от механических повреждений и коррозии.

Особенности

Соединители представляют гибкий рукав высокого давления, изготовленный из нержавеющей стали или из армированной резины, оконцованный резьбовой арматурой. Соединители из нержавеющей стали имеют ряд исполнений:

соединители с неподвижно приваренной арматурой с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется аналогично монтажу труб;
соединители с муфтами соединительными МС, имеющими вращающуюся накидную гайку с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется с помощью накидных гаек;
соединители могут изготавливаться как с одинаковыми присоединительными резьбовыми размерами, так и различными, при этом размеры могут отличаться на шаг больше или меньше в соответствии с рядом размеров приведенным в структуре условного обозначения соединителей, а диаметр условного прохода рукава соответствует меньшему размеру;
по требованию потребителя соединители могут изготавливаться с оконцеванием с одной стороны неподвижной арматурой с внутренней (М) или наружной (П) резьбой, а с другой стороны иметь арматуру с накидной гайкой с внутренней (М) или наружной (П) резьбой.

Конструкция

К гофрированной трубке, вставленной внутрь оплётки из нержавеющей стали, приварены с двух сторон штуцеры с накидными гайками. Накидные гайки накручены на муфты с резьбой.

ВСГХ1 — МС Х2 (Х3)/МС Х4 (Х5) — Х6 — В1,5

ВСГ — взрывозащищенный соединитель гибкий

Х1 – материал рукава:

Н – нержавеющая сталь

МС – муфта соединительная (при заказе с одной муфтой указывается один раз. Если с двух сторон нужна неподвижная резьбовая арматура, муфта не указывается).

Х2 и Х4 – обозначение типа резьбы:

метрическая резьба с шагом 1,5мм: М20,М25,М32,М63

трубная цилиндрическая резьба: G1/2;G3/4; G1; G1 1/4;G1 ½; G2;

трубная коническая резьба: R1/2;R 3/4; R1; R1 1 /4; R1 1/2; R2;

коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4; К1 1/2; К2

Х3 и Х5 – тип присоединения:

Х6 – длина в миллиметрах

В1,5 – климатическое исполнение и категория размещения

Пример записи формулировки заказа:

что соответствует обозначению взрывозащищенного соединителя гибкого из нержавеющей стали, с цилиндрической трубной резьбой G1 папа и G1 мама, длиной 1000 мм, климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты: Ex d IIC Gb U, Ex tb IIIC Db U

Материал изготовления: нержавеющая сталь или армированная резина

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +55°С

Степень защиты от внешних воздействий:

стандартное исполнение — IP65

по специальному заказу — IP66

Номер технических условий: ПИНЮ.687153.002 ТУ

Источник

Результаты поиска: Металлорукав EX

Наличие в магазине:

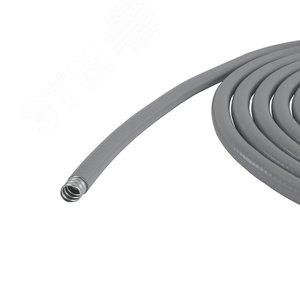

Металлорукав DN 50мм в ПВХ изоляции Dвнутр=50.5 мм Dнар= 57.0 (25 м) серый (6071-050)

Сделано в России

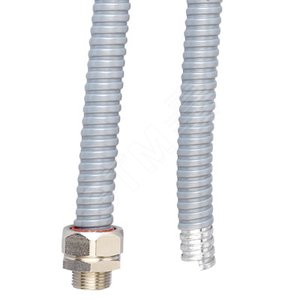

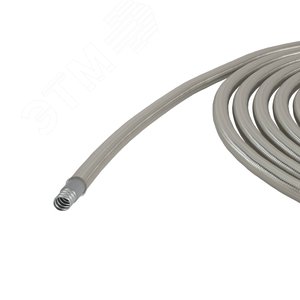

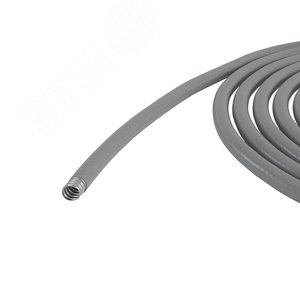

Металлорукав DN 26мм в гладкой EVA изоляции Dвнутр=26.5 мм Dнар= 34.0 IP66 (25 м) серый (607E032)

Металлорукав DN 20мм в гладкой EVA изоляции Dвнутр=20.5 мм Dнар= 27.0 IP66 (50м) серый (607E022)

Металлорукав DN 15мм в гладкой EVA изоляции Dвнутр=15.5 мм Dнар= 21.0 IP66 (50м) серый (607E016)

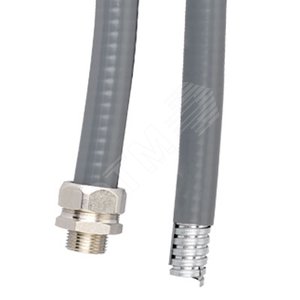

Металлорукав DN 26мм в ПВХ изоляции в оплетке из оцинкованной стали Dвнутр=26.5 мм Dнар= 31.5 (25 м) (6071T-032)

Металлорукав DN 40мм в гладкой EVA изоляции D внутреннний=40.0 мм D наружный= 48.0 IP66 (25 м) серый (607E040)

Металлорукав DN 35мм в гладкой EVA изоляции D внутреннний=35.0 мм D наружный= 43.0 IP66 (25 м) серый (607E038)

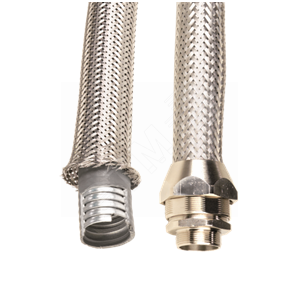

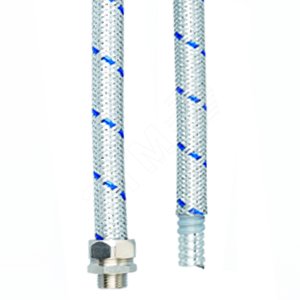

Металлорукав DN 15мм в гладкой EVA изоляции и оплетке из нержавеющей стали Dвнутр=15.5 мм Dнар= 21.0 (607ETX016)

Металлорукав DN 12мм в гладкой EVA изоляции и оплетке из нержавеющей стали Dвнутр=12.0 мм Dнар= 18.0 (607ETX012)

Металлорукав DN 35мм в гладкой EVA изоляции и оплетке из нержавеющей стали Dвнутр=35.0 мм Dнар= 43.0 (607ETX038)

Металлорукав DN 40мм в гладкой EVA изоляции и оплетке из нержавеющей стали Dвнутр=40.0 мм Dнар= 48.0 (607ETX040)

Металлорукав DN 20мм в гладкой EVA изоляции и оплетке из нержавеющей стали D внутреннний=20.5 мм D наружный= 27.0 (607ETX022)

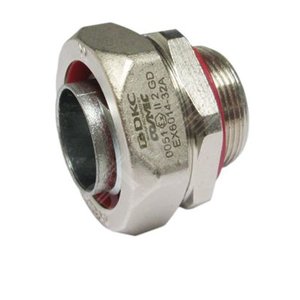

Взрывозащищенная Ex e муфта металлорукав-коробка. DN20 мм. M25х1,5.Никелированная латунь. IP66/67 (EX6014-25A)

Сделано в России

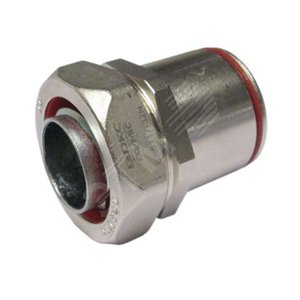

Взрывозащищенная Ex e муфта жесткая труба-металлорукав. DT 20 мм. DN20. Никелированная латунь. IP66/67 (EX6117-2020)

Сделано в России

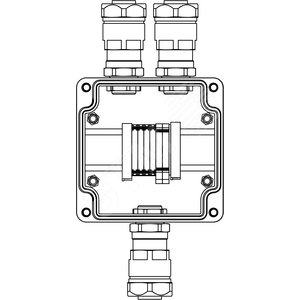

Коробка клеммная взрывозащищенная из алюминия. 1Ex e IIC Т5 Gb/Ex tb IIIB T95C Db IP66. Клеммы 2,5мм2-6шт. А,С: ввод D8-13мм под небронированный кабель в металлорукаве Dt 20мм. Ni-3шт. (1201.121.20.015)
