С2000-РПИ неустойчивая связь.
Проблема в частоте РПИ — она не пригодна для работы в помещениях, а вот при открытой видимости С2000-РПИ очень даже неплохо работает на расстояниях и 500 метров.
С антеннами берите в соответствии с диаграммой направленности, если не хватает мощности, есть еще и усилители
http://www.argus-spectr.ru/index.php?path=ru/node/4/catalog/tovar/442
У них же можно и антенны брать.
А вообще если хотите устойчивой связи берите РПИ — Невод-5 и т.п.
Добрый день.
Использовали несколько вот таких антенн (wifi всенаправленная антенна TP-Link TL-ANT2415D, усиление 15dBi для диапазона 2,4-2,5 ГГц для внешнего использования, разъем N).
Плюс радиочастотный кабель Radiolab 5D-FB (50 Ом). Лучший кабель с минимальными потерями уровня сигнала.
Все приборы видятся, все хорошо.
Правда. есть проблема, теряется прибор в локальной, проводной RS, но это к антеннам отношения не имеет.
РПИ ОЧЕНЬ чувствительны к помехам. Из личного опыта могу сказать так:
1) Мощность РПИ вполне достаточна, чтобы на штатную антенну организовать бридж на 80 метров через две кирпичные стены. Соответственно с внешними антеннами (направленная+штырь) у меня работает на 350м стабильно.
2) НО! Совершенно нет защиты от помех на канале. То ли разработчики не знают как это реализовать, то ли не хотят. При возникновении стабильной помехи слейв (причем — только слейв?) «уходит в себя» и больше не возвращается. Помогает только передергивание питания.
Особенно боится система сварочных аппаратов во всех проявлениях. На этом же месте пространства WIFI работает, линк не рвется.
Вывод: направленные антенны нужны для РПИ прежде всего для формирования узкого радио-луча чтобы по максимуму отвязаться от боковых «засветок» и помех.
Версия РПИ 1.03. В мануале сказано, что в версии 1.04 поправили стабильность радиоканала. Проверить нет возможности, т.к. 1.04 живьем пока не встречал.
Хочу настроить в Эгида-3 такую схему:
АРМ Эгида-3 —LAN— C2000-ethernet —RS-485— Сигнал-10
В рекламных красочных книжках, где много картинок, такая схема встречается, в инструкции мало чего про это написано.
Через программу UPROG.
Звонил в техподдержку, там помогли.
Надо было в программе UPROG в настройках С2000-ethernet на закладке сетевых настроек в таблице «Список удаленных устройств» в колонке Совместимость указать Иные устройства в строке с ip адресом.
Доброго времени суток!
Конфиг следующий:
Здание 1 (Охрана) : С2000-М, БКИ, РПИ, С2000-4
Здание 2: КДЛ, СП-1, РПИ (удалено от охраны менее 100 метров)
Здание 3: С2000-4, РПИ (удалено от охраны более 200 метров)
Ситуация следующая: Связь между.
Скидываю фото настройки порта (10й компорт как виртуальный для эзернета) на котором теряется связь с прибором
Добавлю фото пинга езернета. Кстати, локальная сеть чистая — кроме пк с орионом и езернета в ней нет ничего.
Источник
Курилка (просто трёп) » С2000 РПИ муки настройщика
Если штатную антенку вынести на улицу посредством коаксиального кабеля
взлетит или нет !
1 год 8 месяцев назад
Кариков Владимир Анатольевич
– Леготин В В 1 год 8 месяцев назад
– Кариков Владимир Анатольевич 1 год 8 месяцев назад
– Ахтямов Михаил Владимирович 1 год 8 месяцев назад
– Кариков Владимир Анатольевич 1 год 8 месяцев назад
– Спирин Леонид Васильевич 1 год 8 месяцев назад
– Спирин Леонид Васильевич 1 год 8 месяцев назад
– Ахтямов Михаил Владимирович 1 год 8 месяцев назад
– Королёв Евгений Владимирович 1 год 8 месяцев назад
– Кариков Владимир Анатольевич 1 год 8 месяцев назад
«Цель создания RP-SMA — соответствие определенным законам. Производители должны были разработать нестандартный разъем для WiFi устройств, чтобы было сложно найти замену, т.е. чтобы потребители не могли подключить антенну с высоким коэффициентом усиления и следовательно — не могли нарушить закон (взято из википедии ). Они просто поменяли расположение центрального контакта между разъемами «папа» и «мама».»
Переходник SMA to RP-SMA копейки стоит, но какие будут потери в кабеле — только опытным путем.
– Леготин В В 1 год 8 месяцев назад
– Кариков Владимир Анатольевич 1 год 8 месяцев назад
– Леготин В В 1 год 7 месяцев назад
На практике применяли готовые удлинители 5 + 3 метров . И выносную антенну для улицы . Сигнал в пределах нормы. Но там расстояние довольно небольшое — метров 20 максимум, только посередине имеется помеха в виде стороннего строения. На второй стороне, кстати, тоже такая же антенна и удлинитель на 5 метров. От этой второй точки (преобразование локального RS-485+ретранслятор) также налажена связь к третьей на расстояние метров в 200, почти прямая видимость. На третьей удлинитель на 3 и штатная антенна вынесенная на наружу. Тоже связь норм.
– Бушнов Олег Игоревич 1 год 7 месяцев назад
– Пушкарёв Николай Павлович 1 год 7 месяцев назад
Мы применяем такие антенны https://remo-zavod.ru/katalog/communication-antennas-and-equipment/antennas-wifi/antenna-bas-2301-wifi
Все работает отлично!
Сигналы лучше смотреть WiFi сканером, так как эстакады и пр. дают большие отражения.
Источник
Инсталляция, монтаж » Объединение двух объектов через С2000-РПИ
У меня есть 2 объекта. На каждом из объектов своя система с ПКУ С2000-М и приборами (по RS-485). На одном из объектов система подключена к АРМ «Орин-ПРО» через С2000-USB. Между объектами расстояние около 100 м и высотное зднаие, разделяющее прямую видимость. Кроме этого, на объекте с АРМ «Орион-ПРО» присутсвует система радиосвязи с выездными нарядами.
Возможно ли использование С2000-РПИ? Если возможно, то будет ли при этом нормально отображаться информация о состоянии приборов второго объекта в АРМ «Орион-ПРО»?
6 лет 7 месяцев назад
Миллер Феликс Викторович
12 ответов
Если на пути РПИ находятся любые конструкции тем более здания, прохождение сигнала будет равняться нулю, даже с выносными антеннами. Поверьте опыту работы с РПИ, прямая видимость: осень, зима, начало весны всё в норме весна, лето распустились деревья частая потеря сигнала.
6 лет 7 месяцев назад
Ильясевич Дмитрий Александрович
– Миллер Феликс Викторович 6 лет 7 месяцев назад
– Александр Викторович 6 лет 7 месяцев назад
Можно установить 3-ю РПИ в режиме ретранслятора которая поможет сигналу обойти здание по ломанной кривой.
6 лет 7 месяцев назад
Спирин Леонид Васильевич
– Миллер Феликс Викторович 6 лет 7 месяцев назад
Я сейчас настраиваю подобную систему с 5-ю объектами на РПИ и 6-м проводной интерфейс на орион про.
Лишние РПИ не кретичны. у меня в одной ветке 2 РПИ в режиме ретранслятора работают, связь стабильна. На одном объекте постоянно пропадает. Причина — металопластиковые двери. РПИ висит внутри, в прямой видимости с «мастером». Причем через эти самые двери. Когда они закрыты, сигнал стабильный, когда открыты больше 30 сек, связь теряется. Сейчас вот думаю еще один дополнительный поставить, чтобы обогнуть эти проклятые двери.
Правда замучался для такой конфигурации тайм-ауты подбирать. Рекомендуемые в паспорте не работают.
6 лет 7 месяцев назад
Двери металлопластиковые. Я думаю в открытом состоянии они экранируют сигнал. В другом корпусе у меня их 2 штуки стоит, по торцам здания в режиме ретрансляторов. Между ними метров 50 и 5, или 6 межкомнатных перегородок получается. Пробивает отлично
6 лет 7 месяцев назад
Может. Только не думаю что она так уж четко будет работать. Я с этими ПРИшками набегался изрядно, пока места установки определил. Буквально метр вправо, влево, сигнал пропадает.
6 лет 7 месяцев назад
Ребят, может мое предложение звучит и вандально, но два раза делали следующим образом. На антене аккуратно надрезали пластик, внутри к металическому штырю припаяли кусок четверки сечением по 0,5 кв.мм, кусок примерно около 5 метров, в итоге пробивает расстояние по прямой (по навигатору меряли) 1 800 метров с копейками, и нет перебоев со связью, с учетом холмистой местности.
Сразу попрошу данный вариант не осуждать, так как объект был удаленный от цивилизации, добираться до него только вертолетом, а это не такси не накатаешься.
6 лет 7 месяцев назад
Тогда вопрос тем более интереснее становится!Почему где-то на 2 кило «лупит» без проблем(что не под силу и более мощным системам сторонних производителей),а где-то и на 50-и метрах морока?
Так же странно,что и удлинение фидера проводом не сказалось?
Если получилось,то-хорошо!Всё равно-удивительно!
– Каргапольцев Артур Николаевич 6 лет 7 месяцев назад
– Киселёв Михаил 6 лет 7 месяцев назад
– Каргапольцев Артур Николаевич 6 лет 6 месяцев назад
– Каргапольцев Артур Николаевич 6 лет 6 месяцев назад
– Миллер Феликс Викторович 6 лет 6 месяцев назад
– Каргапольцев Артур Николаевич 6 лет 6 месяцев назад
– Миллер Феликс Викторович 6 лет 6 месяцев назад
Феликс Викторович, как погода в Хакасии? Просто я родом из Беи, до 18 лет там прожил, так что мы с Вами земляки.
6 лет 6 месяцев назад
– Миллер Феликс Викторович 6 лет 6 месяцев назад
– Киселёв Михаил 6 лет 6 месяцев назад
– Миллер Феликс Викторович 6 лет 6 месяцев назад
А мы РПИ ставили непосредственно рядом с антенной в айпишную коробку потому что лишний кабель это зло — за дешево на этой частоте кабель съест все что дает антенна а то и больше, а нормальный фидер это такая дорогущая толстенная плохогнущаяся штука. антенны D-link ,были на 9db
6 лет 6 месяцев назад
Олещенко Игорь Николаевич
Никаких вопросов, РПИ это однозначно прямая видимость или соедние комнаты как Wi-Fi (ну может еще через отдельностоящие деревья), сантиметровые волны не умеют огибать преграды. Поэтому если поперек трассы стоит здание лучше смотреть в сторону Ethernet или попробывать нечто вот http://razumlab.ru/gprs-485.html , сам не пробывал но должно работать.
ЗЫ
Немного порылся вот хорошие калькуляторы для фафли пригодные для РПИ можно прикинуть расстояние точка-точка,расчитать зону Френеля (для нормального прохождения сигнала препядствие не должно перекрывать зону более чем на 20%)
http://3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/wi-fi-most-tochka-tochka-raschet
6 лет 6 месяцев назад
Олещенко Игорь Николаевич
Если наращивать антенну, то при такой частоте, которую выдает РПИ лучше использовать кабель с волновым сопротивлением 50 Ом. И завести этот кабель внутрь РПИ и там припаивать. Лично у меня выпала ситуация со шлагбаумом, к которому все кабеля и провода были уже проложены под землей. Но для СКУДа, естественно, никто ничего не прокладывал. А Заказчику необходимо было установить этот СКУД на шлагбаум любой ценой, благо шлагбаум пропускал на платную ночную парковку с круглосуточной охраной. Пришлось использовать РПИ. Правда расстояние между РПИ около 40 метров, да и видимость прямая. Но все равно пришлось использовать выносную антенну GSM от ППКОП Струна-5 GSM, так как у них разъемы одинаковые. Работает третий год, пока тьфу-тьфу.
6 лет 6 месяцев назад
Жирнов Юрий Кузьмич
– Каргапольцев Артур Николаевич 6 лет 6 месяцев назад
– Олещенко Игорь Николаевич 6 лет 6 месяцев назад
– Жирнов Юрий Кузьмич 6 лет 6 месяцев назад
– Жирнов Юрий Кузьмич 6 лет 6 месяцев назад
– Олещенко Игорь Николаевич 6 лет 6 месяцев назад
Источник

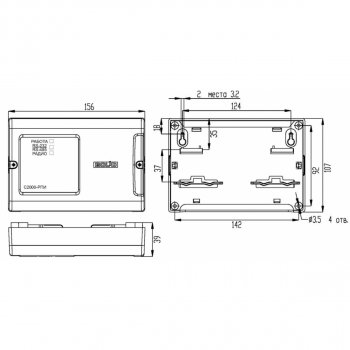

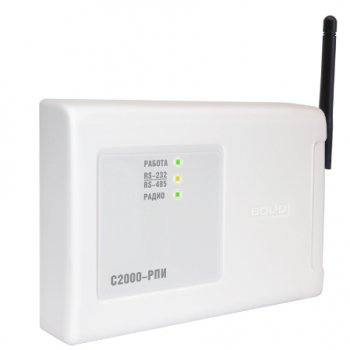

С2000-РПИ Радиоканальный повторитель интерфейсов (РПИ) RS-232/RS-485 с топологией точка-точка
Купить по клубной цене
- Безналичная оплата по счету
- Оплата при получении
- Оплата картой при оформлении заказа
- Описание
- Доставка
- Документация
- Отзывы
- Консультация
Радиоканальный повторитель интерфейсов (РПИ) RS-232/RS-485 с топологией точка-точка, звезда, звезда с переприемом, внешняя антенна в комплекте
Назначение: предназначен для использования в составе системы «Орион» и трансляции данных интерфейса RS-232/RS-485 по радиоканалу. Выпускается с внешней антенной.
Основные особенности С2000-РПИ:
- Организация передачи по радиоканалу сигналов ИСО «Орион» на участках:
- между ПК с АРМ «Орион Про» и приборами
- между ПК с АРМ «Орион Про» и пультом «С2000M»
- между пультом «С2000M» и приборами
- между приборами
- Организация радиоканала с различными топологиями:
- «точка-точка»
- «точка-многоточка»
- Режим оценки качества связи
Технические характеристики:
от внешнего источника постоянного тока напряжение питания от 10,2 до 28,4 В
Ток потребления в дежурном режиме работы
при напряжении питания 12 В – не более 60 мА;
при напряжении питания 24 В – не более 40 мА
Параметры работы интерфейсов RS-485/RS-232:
— количество стартовых/стоповых бит
— без контроля чётности
— максимальная длина пакета
Параметры работы радиоканала:
— выходная мощность передатчика
не более 10 или 100 мВт
не хуже минус 95 дБм
— количество частотных каналов
— дальность работы с аналогичным прибором (в пределах прямой видимости)
на мощности 10 мВт:
на мощности 100 мВт *:
до 600 м (со штатной антенной)
— временная задержка сигнала при передаче пакетов между двумя РПИ в одном направлении
— шифрование пересылаемых по радиоканалу данных
по алгоритму AES128
— максимальное количество аналогичных устройств РПИ в системе
Время готовности прибора к работе после включения питания
Тип внешней антенны «С2000-РПИ»
для Wi-Fi устройств, MO4-S, разъём типа RP-SMA (male)
Степень защиты корпуса
Подключение к прибору
клеммная колодка под винт, провод от 0,3 до 2 кв. мм сечением
