Водосточная система скрытого монтажа

Современный силуэт дома — скрытый водосток на скатной кровле

Свес скатной крыши обеспечивает защиту фасада малоэтажного дома от влияния осадков при неорганизованном водостоке. Внешний водосток решает эту проблему, но в традиционной архитектуре карниз по-прежнему выступает за границу стены, а водосточная система остается открытой.

Для современных силуэтов, в которых преобладают простые формы в стиле минимализм, такой «декор» считается неприемлемым. В этом случае используют скрытый водосток, когда у крыши нет свеса, а желоба и трубы спрятаны за облицовкой.

Варианты устройства

Можно выделить четыре варианта решений устройства скрытого водостока, когда свес выступает на минимальное расстояние за лобовую планку, которая находится на грани наружной стены:

1. Неутепленный навесной фасад. Маскирующая планка закрывает желоба, а панели водосточную трубу. Здесь можно использовать традиционные системы для скатной крыши, у которых колено от желоба к трубе имеет небольшие размеры или отсутствует вовсе. Необходимое условие это высота кронштейнов или элементов обрешетки навесной системы должны быть на 20 мм больше диаметра трубы, чтобы обеспечить вентиляционный зазор между облицовкой и стенкой водостока для испарения с него конденсата.
2. Утепленный навесной фасад.
3. Система «мокрый фасад».
4. Утепленный фасад с отделкой облицовочным кирпичом.

Обязательное условие последних трёх вариантов — водосточная труба располагается в нише из плит экструдированного пенополистирола. Рекомендованная толщина теплоизоляционного слоя — 20 см. Это обеспечивает высокую тепловую защиту здания, позволяет свободно разместить в нише водосточные трубы.

У этого типа утеплителя водопоглощение на уровне долей процента, он не подвержен намоканию и не теряет своих свойств. Но и в этих случаях необходимо оставлять вентилируемый зазор между трубой, утеплителем и облицовкой. Остальную часть фасада можно утеплять минераловатными материалами.

Достоинство у скрытой водосточной системы единственное — меняется силуэт дома. В декоративном отношении крыша без карнизов отступает на второй план и основной акцент смещается на фасад.

Но и у фасада нет лишних деталей в виде кронштейнов и труб, а отмостка не имеет внешних элементов ливневой канализации — решеток дождеприемников и лотков.

С помощью водосточной системы скрытого монтажа создается современный минималистичный образ дома.

Недостатков у скрытых систем водостока по сравнению с открытыми несколько:

• устанавливать систему можно только на этапе строительства или комплексной реконструкции дома;
• монтаж водостока сложнее;
• обязательно наличие нагревательных кабелей в желобах и трубах;
• стоимость системы с учетом работ больше;
• ниша и сам металлический водосток внутри утеплителя ухудшает теплоизоляцию дома;
• последствия ошибки монтажа выше — любая протечка приведет к намоканию стены, а выявить её на ранней стадии трудно;
• ремонт водостока сложнее — требуется частичный демонтаж облицовки фасада.

Еще одна особенность скрытого водостока — это «подключение» к ливневой канализации. Водосточная труба должна под обшивкой цоколя уходить в отмостку и заканчиваться в колодце.

Объединить в одну конструкцию две системы от разных производителей технически сложно. Но на рынке есть скрытый водосток компании GALECO — HIDDEN GUTTER.

В его состав входит собственный колодец ливневой канализации с надставкой в виде дождеприемника и корзины для сбора крупного мусора.

Система GALECO HIDDEN

Особенность GALECO HIDDEN — прямоугольные желоба и трубы водостока. Хотя такой профиль есть и у открытых систем, но если там он служит чисто декоративным фактором, здесь это свойство обеспечивает оптимальное расположение внутри фасада.

Дополнительное преимущество — повышенная производительность в сравнении с круглой трубой. Прямоугольная труба GALECO HIDDEN 70х80 мм имеет площадь сечения на 10% больше, чем у круглой трубы диаметром 80 мм, хотя и занимает меньше места. А «освободившиеся» 10 мм можно использовать для создания вентиляционного зазора.

Для крепления желобов к лобовой доске применяют короткий прямоугольный кронштейн, который на внешней стороне имеет защелку для крепления маскирующей планки.

Уплотнители соединений и антикоррозийная обработка стали гарантирует 10 лет герметичности системы, установленной в теплоизоляционный слой фасада.

В состав горизонтальной части GALECO HIDDEN входят следующие элементы:

1. желоб шириной 125 мм;
2. лобовая L планка для защиты утеплителя сверху от конденсата на желоб
3. правые и левые заглушки;
4. внутренние и внешние углы 90°;
5. соединители желобов;
6. короткий плоский кронштейн для крепления маскирующей планки;
7. маскирующая планка;
8. короткие и длинные кронштейны для формирования уклона к воронке;
9. воронка.

Примечание. Маскирующая планка может быть двух цветов палитры RAL: 7015 (графит) и 9005 (черный).

Вертикальная часть водостока включает следующие элементы:

• прямоугольные трубы 70×80 мм;
• переходное колено от воронки к трубе (используется для фасадов облицованных кирпичом);
• муфты для соединения труб:
• дюбели и хомуты для крепления к фасаду;
• тройник;
• переходник на круглую канализационную трубу;
• канализационные круглые трубы;
• канализационное колено для подключения к надставке колодца;
• надставка колодца с люком;
• корзинка и сепаратор для сбора крупного мусора;
• канализационный колодец с патрубком для подключения к ливневой канализации придомового участка.

Монтаж

Горизонтальную часть водостока монтируют по такой схеме:

1. К лобовой доске крепят L планку, а затем кронштейны, который задают необходимый уклон по направлению от заглушек к воронке.
2. Кровля должна нависать над водосточным желобом, а капельник подкровельной гидроизоляции заходить внутрь него.
3. Верхний край плоского кронштейна и маскирующей планки желоба не должен выступать за проекцию продолжения скатной крыши. В самой нижней точки (у воронки) желоб должен лежать относительно этой проекции не ниже чем на 2 см.

Важно! Толщина утеплителя и отделки фасада штукатуркой (или панелями) должна быть равна сумме длины выступа над фасадом стропильной ноги, толщины лобовой доски и планки, ширины желоба с маскирующей планкой (с учетом толщины стенок — 14 мм).

При отделке фасада кирпичом маскирующая планка должна находиться на уровне облицовки, и толщину кирпича компенсируют за счет колена из трубы прямоугольного профиля.

Вертикальную часть водостока монтируют по следующей схеме:

1. Обустраивают нишу из экструдированного пенополистирола. Компания GALECO предлагает использовать для этого плиты EPS 80-036 Fasad толщиной 11 см. Но можно использовать и отечественный пеноплекс толщиной 10 см. Глубина и ширина ниши должна обеспечивать зазор вокруг трубы не менее 10 мм.
2. К фасаду через утеплитель крепят на дюбели хомуты, и к ним монтируют трубы.
3. Устанавливают в грунте канализационный колодец с надставкой, корзиной и сепаратором. Подключают вертикальный водосток к надставке через переходник и колено. Подключают колодец к ливневой канализации. Проводят обратную засыпку грунта.
4. Утепляют фасад пенополистиролом (пеноплексом) или минеральной ватой. Утепляют цоколь. Стык с утеплителем ниши заделывают монтажной пеной с низким коэффициентом расширения.
5. В нижней части ниши в уровень облицовки устанавливают вентиляционную решетку на расстоянии не менее 10 мм от поверхности отмостки.
6. Облицовывают цоколь и фасад.
7. Обустраивают отмостку.

Обратите внимание! Компания GALECO предусматривает два варианта отделки наружных стен: штукатуркой (в составе «мокрого фасада») и облицовочным кирпичом.

Но отечественные строители и архитекторы с успехом используют навесные фасады, которые в принципе не противоречат технологической карте производителя скрытого водостока.

Вывод

К проектированию и монтажу скрытого водостока предъявляют более высокие требования, чем к традиционным системам. Этим должны заниматься профессионалы — только в таком случае можно гарантировать герметичность системы и отсутствие протечек внутри фасада.

Полезное видео

Монтаж скрытой системы на видео ниже:

Источник

Как сделать скрытый водосток в стропильной крыше

Системы скрытых водостоков широко применяются в промышленном и гражданском строительстве, где часто используются крыши с мягкой кровлей.

В малоэтажном и коттеджном домостроении, в основном, применяются открытые водосточные системы на скатных кровлях.

Однако при устройстве бескарнизной кровли, наличии выступающих декоративных или конструктивных частей фасада, больших карнизных свесов, требующих установки длинной водосточной коленной системы, возможно устройство скрытого водостока.

В зависимости от предпочтений такой водосток может быть полностью или частично скрытым. В первом случае как приемный желоб, так и водосточные трубы полностью спрятаны специальными элементами и облицовкой,

а во втором – желоб конструктивно встроен в скат кровли, в то время как трубы могут располагаться обычным образом или быть спрятаны под облицовкой стены.

При использовании бескарнизной системы скрытого водостока стропила делают короче, не обеспечивая традиционных свесов. Приемные желоба системы монтируют так, чтобы декоративная планка оказалась в наружной плоскости стены, завершая ее архитектурный контур. Отсутствие вертикальных водосточных труб, скрытых за облицовкой и подключенных к дренажной системе, обеспечивает целостность восприятия фасада. Данная система устанавливается до окончательной отделки стен и обеспечивает надежную герметизацию примыкания крыши к их наружной поверхности.
Замена традиционного желоба встроенным требует увеличения толщины кровельного пирога не менее чем на 15–20 см, что достигается за счет дополнительной контробрешетки, необходимой для врезки водособирающего желоба. Желоб располагается на желаемом расстоянии в зависимости от скрытого или открытого положения водосточных труб. Врезка желоба в скат кровли позволяет отказаться от использования колен и традиционных воронок.

Сам желоб выполняется как сборная конструкция из многослойной влагостойкой фанеры с последующей гидроизоляцией ложа современными полимерными материалами. Гидроизоляция желоба проводится в рамках гидроизоляции крыши в целом так, чтобы обеспечить попадание в него и возможного конденсата. В местах примыкания водосточных труб устанавливаются приемные воронки с герметизирующими прокладками и конусными фильтрами, предотвращающими попадание мусора в трубы. Большая ширина желоба (20–30 см) обеспечивает эффективный сбор осадков и талой воды. А установка обогревающего кабеля предотвратит образование в нем наледи.

Источник

Дом с крышей без свеса: преимущества архитектуры и конструктивные решения

Когда не хочется строить обычный «унылый» загородный дом, типичный для большинства посёлков, застройщик обращается к заграничным проектам. Например, к домам-сараям/амбарам (Barn house), или к оригинальным коттеджам без свесов кровли.

Такие дома — большая редкость в наших краях. Людей отпугивает нестандартный (на взгляд отечественного жителя) внешний вид. Застройщики опасаются, что такой дизайн выглядит слишком вызывающе, и строение не впишется в участок. А кроме этого, что такой дом сложно построить. И вообще, а что скажут соседи? Засмеют? Или просто не поймут дизайнерского «изыска» и станут косо смотреть на владельца вот такого внешне простого, но стильного дома?

В этой статье мы предлагаем вам сломать стереотипы и взглянуть на дизайн современного загородного дома, совершенного под другим углом. Для начала, лишив его свесов кровли.

• Архитектурные особенности дома без карнизных свесов кровли
• Как сделать водосточную систему у крыши без свесов
• Как вентилируется кровля без карнизных свесов
• Как сделать скрытую водосточную систему

Архитектурные преимущества и особенности дома с бессвесной кровлей

Чтобы задать вектор направления статьи, сразу отметим, что:

Практика показывает, что кровля без свесов подходит для нашего климата с длительной зимой, частыми переходами через 0, большой снеговой нагрузкой и затяжными дождями при:

1. Грамотном расчете.
2. Использовании качественных строительных материалов.
3. Правильном монтаже.

Мне нравятся необычные проекты домов. Всё время ищу что-то интересное, что может разнообразить нашу обычную застройку. Предлагаю обсудить интересный тип европейских домов без свеса кровли.

Крыша без свесов может быть у домов совершенно разного дизайна. Например, построенных в стиле «рустик», с авангардным дизайном и т.д.

Отсюда — бессвесная крыша требует скрупулёзного подхода к выбору материалов для отделки фасада, кровли, подкровельному «пирогу» и разработки дизайн-проекта самого строения.

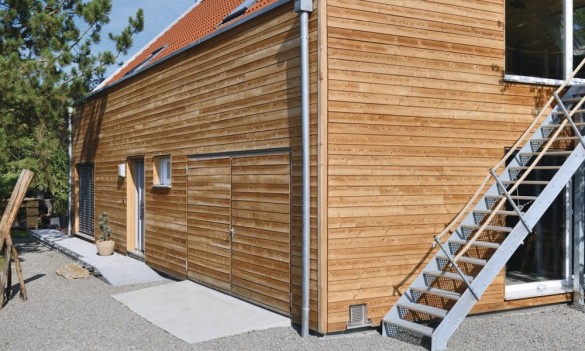

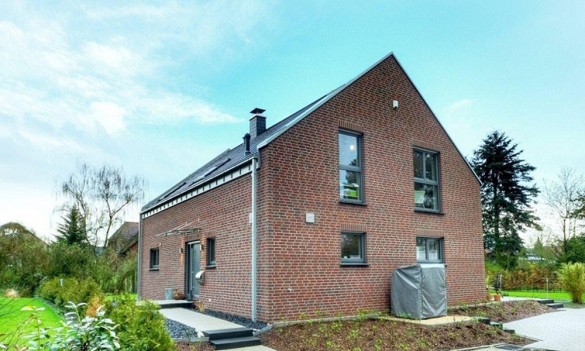

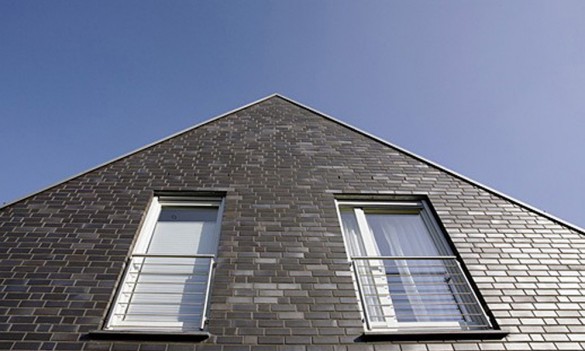

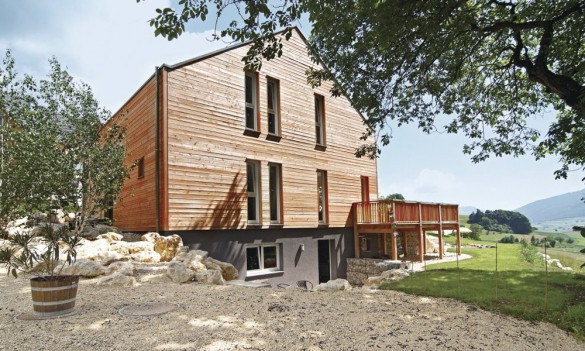

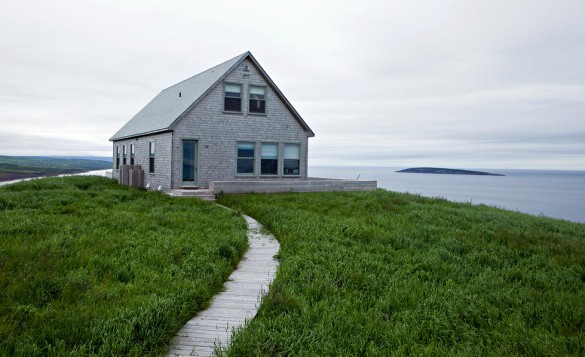

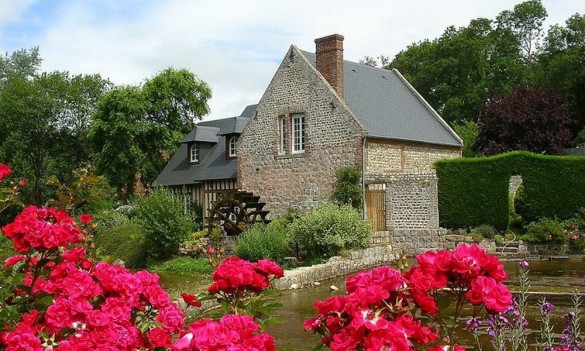

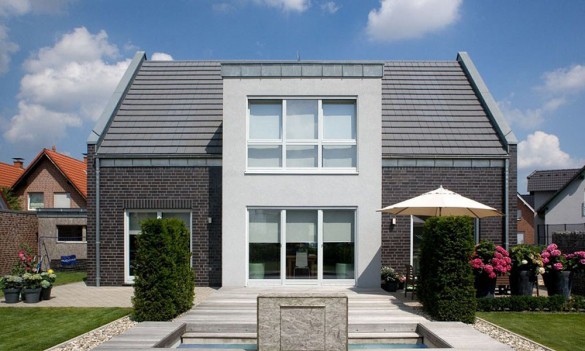

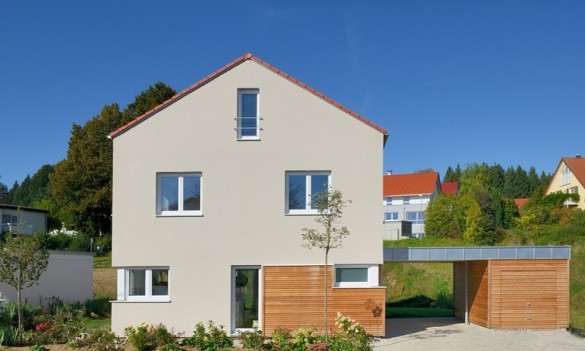

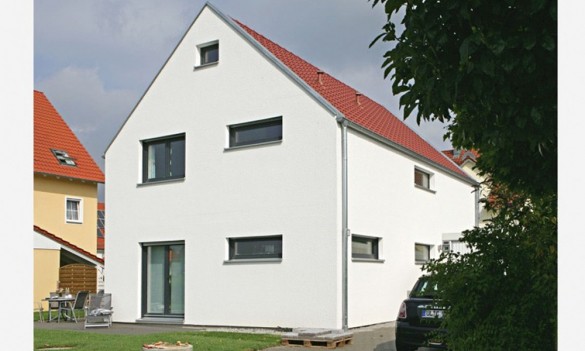

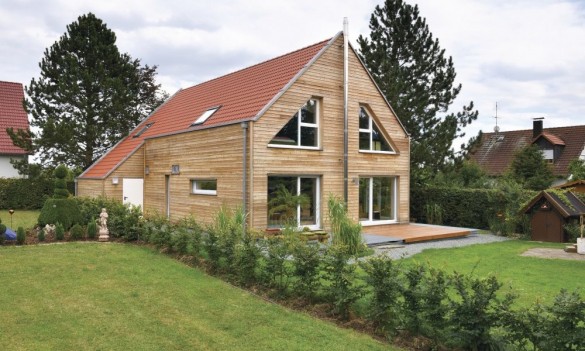

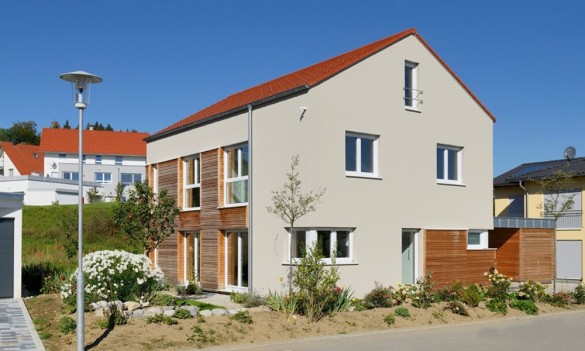

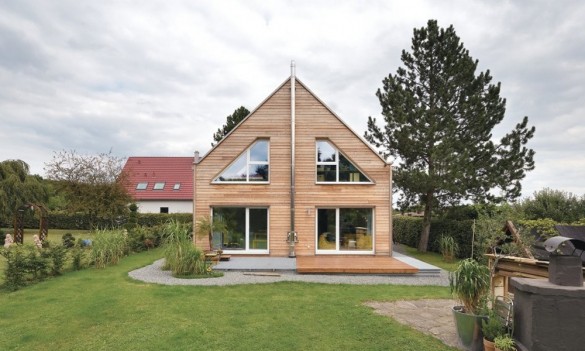

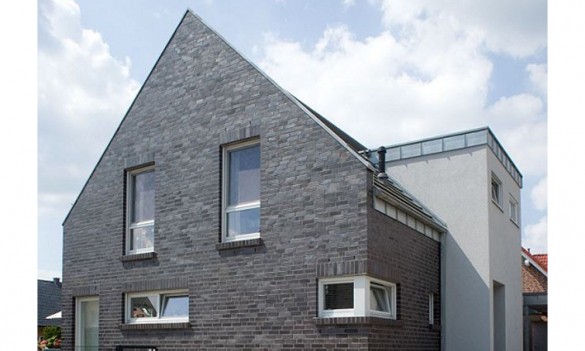

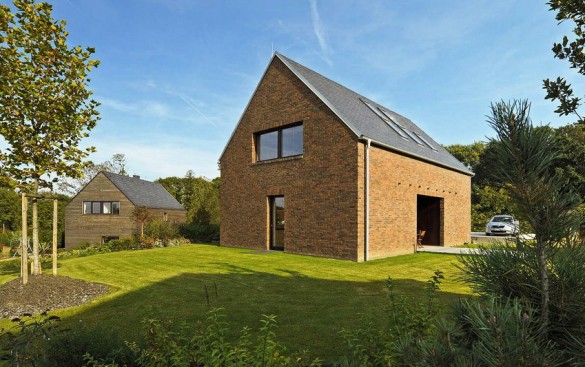

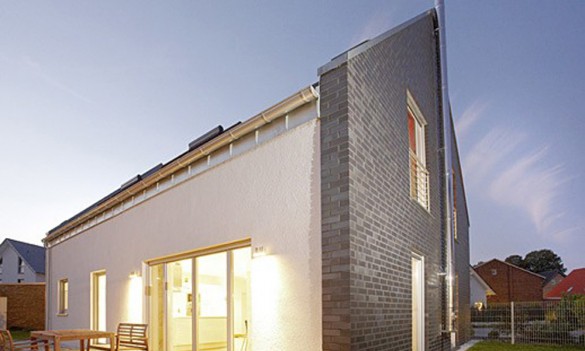

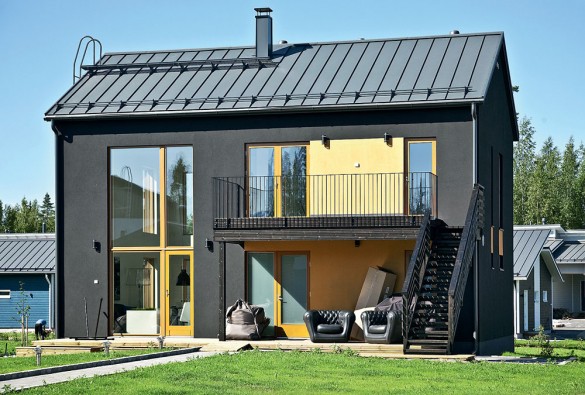

Для наглядности, приведем ряд проектов немецких домов с бессвесной кровлей.

Как видите, все дома имеют простую геометрическую форму и жилую мансарду с утеплённой крышей.

Кроме непривычной для нас эстетики дома-сарая, такие коттеджи малораспространены из-за повышенных требований к качеству работ, материалам и необходимости использования дорогих технических решений. Например, скрытой водосточной системы.

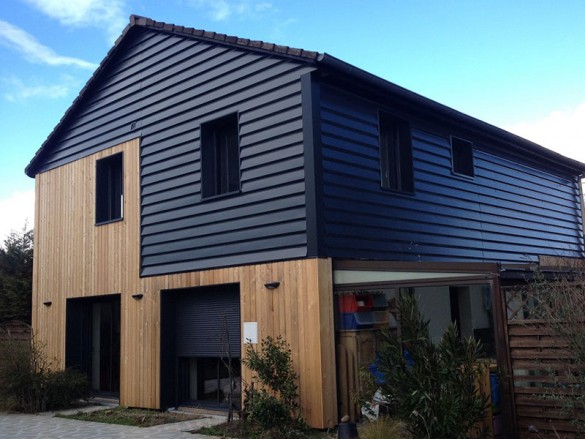

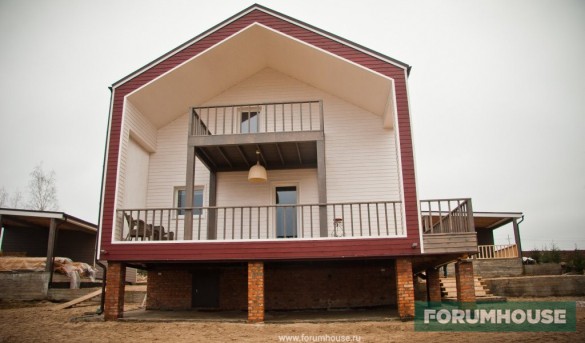

По мнению Alexvrn, сараеподобность дома — это плюс. Особенно, когда фасад отделан планкеном или обшит деревом. А при грамотном подходе, водосточную систему не нужно скрывать, т.к. она подчеркивает стиль коттеджа.

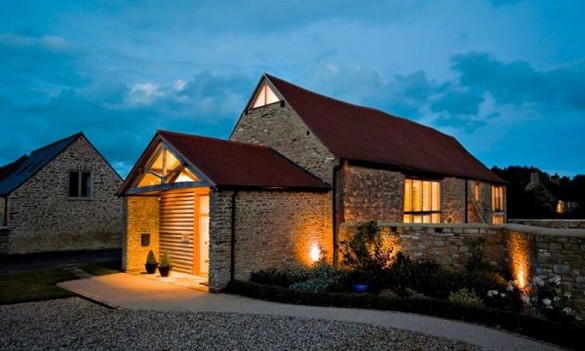

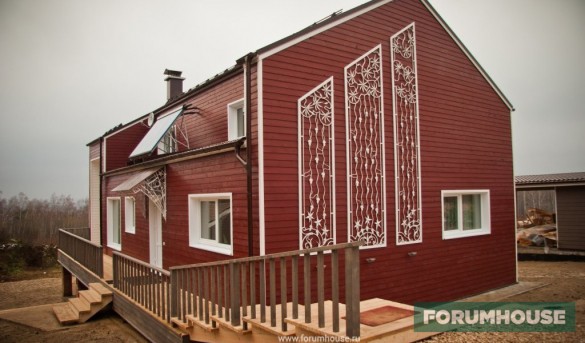

Дома на фото выше сделаны из далеко не бюджетных материалов. На мой взгляд, таким коттеджам больше всего подходит водосточка прямоугольного сечения. Это тоже удорожает конструкцию.

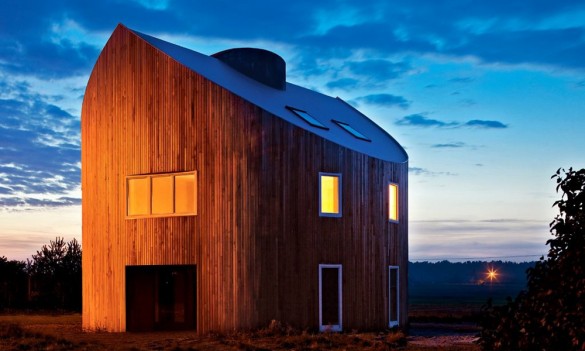

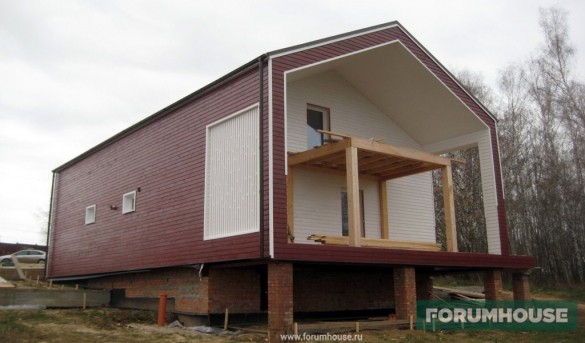

Вариантом отделки дома без свесов кровли может стать необрезная обожжённая доска и искусственно состаренная металлическая водосточная система.

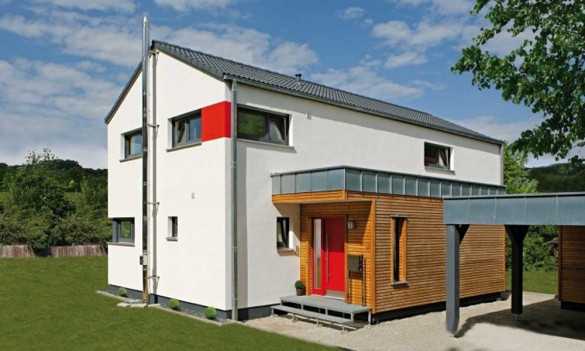

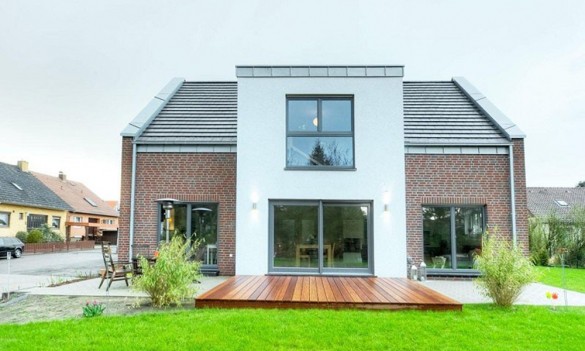

Часто на фасаде комбинируется несколько материалов — штукатурка, дерево, натуральный камень или упор делается на моноотделку, например, фактурный старинный кирпич.

Конструктив водосточной системы у крыши без свесов

Дочитав статью до этого места, обычный читатель или строитель может сказать, что всё это хорошо для мягкого европейского климата и заграничных условий эксплуатации. И нам такие домасовершенно не подходят. Отчасти это так, но на FORUMHOUSE,уже есть построенные коттеджи без свесов кровли, которым уже не один год, и они себя отлично чувствуют.

Чтобы разобраться в «подводных камнях», надо понять, а почему за границей, с их сугубо практичным подходом, вообще строят такие дома, .

Мне кажется, что такие дома на Западе строят из экономии. Ведь на кровлю без свеса уйдет меньше материала.

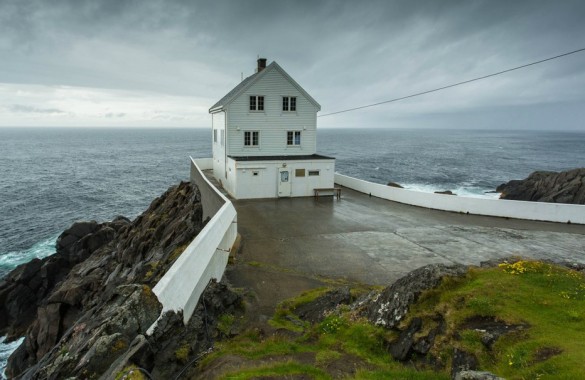

Обратите внимание на то, откуда пошли эти проекты. Эти коттеджи типичны для мест с сильными ветрами и частыми дождями. Такая погода обычна для прибрежных мест и островов в Дании, Норвегии, Швеции. Если с моря постоянно дует штормовой ветер, то капли дождя летят практически горизонтально. Смысл делать свес у кровли отпадает. Ведь стены дома всё равно намокнут.

Экстремальные погодные условия диктуют определённые требования к выбору кровельного и фасадного материала. Часто и на крыше, и на стенах таких домов используется один и тот же влагоустойчивый материал. Например, профлист или фальц с покрытием, препятствующим коррозии металла, а водосточная система и вовсе отсутствует. Она просто не нужна и бесполезна.

Это привело к усложнению конструкции. Но все проблемы решаемы.

Вентиляция бессвесной кровли и варианты исполнения водосточной системы, включая скрытый монтаж

Итак, подведём промежуточный итог. Дом с крышей без свесов может вообще не иметь обычной водосточной системы. Это вписывается в его архитектуру. В этом варианте, часто, кровельное покрытие является продолжением стен.

Важный момент! Если кровельное покрытие является продолжением стен, то возникает вопрос, а как реализована вентиляция подкровельного пространства? Например, как в доме на фото ниже.

Для этого необходимо соблюсти ряд условий:

• Что она хорошо и качественно теплоизолирована.
• Изнутри помещений смонтирована надёжная пароизоляция.
• А над утеплителем находится супердиффузионная паропроницаемая влаго- и ветрозащитная мембрана.

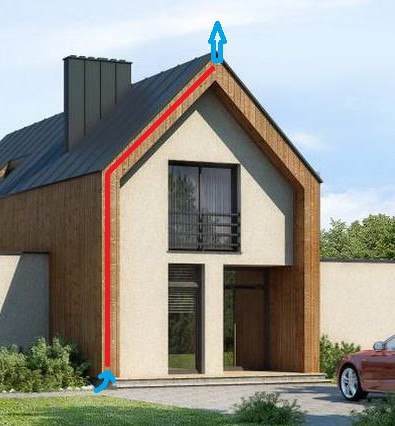

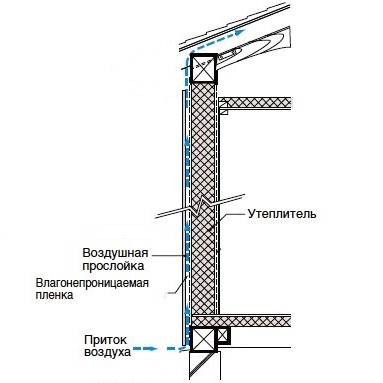

Вентиляция происходит так — воздух забирается от цоколя, проходит вверх по всей длине стены, далее под кровельным покрытием и вытягивается на коньке.

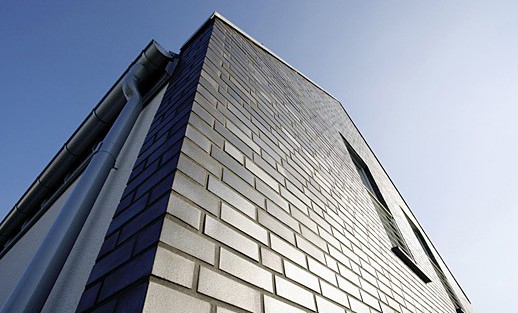

Второй вариант — монтируется водосток, который фактически и задаёт величину свеса карниза кровли.

Вариант технологичный, относительно бюджетный и простой.

Третий вариант, самый технически сложный и дорогой — монтаж скрытой водосточной системы за финишной отделкой стен в слой утеплителя или вертикальном канале, сделанном в стеновом материале.

При таком конструктиве у застройщиков появляются опасения, что в нашем климате водосток, даже качественный, может разорвать зимой льдом (вариант с греющим кабелем, уложенным в водостоке, однозначно выльется в «копеечку»). Его завалит снегом или он не справится с повышенной нагрузкой во время дождя.

Опасения не беспочвенны. В случае поломки системы или, если водосток забьётся мусором или станет протекать, начнётся постепенное разрушение стены или переувлажнение минераловатного утеплителя, а доступ к трубе затруднён или невозможен. В особо тяжелых ситуациях отремонтировать или заменить скрытую систему водостока можно, только частично разобрав отделку стен фасада. Если у вас навесной самодельный фасад из керамогранита на скрытой металлической подсистеме, то это реально сделать. А если стены отделаны кирпичом? Проблема.

Ввиду того, что крыша без свесов становится популярной и у нас, предлагаю ознакомиться с конструктивными решениями устройства подобных кровель.
