Vitodens 100-W тип B1HF/B1KF

Vitodens 100-W — настенный газовый конденсационный котел среднего класса. Модель предлагается в 4 вариантах мощности 11, 19, 25 и 32 кВт и имеет модулируемую горелку с диапазоном изменения мощности от 10 до 100%, что позволяет его использовать для отопления объектов площадью до 350-400 м 2 . За счет конденсационного принципа работы позволяет снизить расхода на топливо на 15-20% по сравнению с традиционными котлами. В заводском исполнении котел полностью оборудован и настроен для работы на природном газе, но для работы на сжиженном газе ничего дополнительно не потребуется. Все что необходимо при запуске котла указать тип применяемого газа, все остальное сделает система автоматической настройки качества горения LambdaPro Control.

Модельный ряд

Vitodens 100 может предлагаться в 2-х исполнениях:

1. Двухконтурные котлы (тип B1KF) мощностью 19, 25 и 32 кВт имеют встроенный теплообменник для приготовления ГВС в проточном режиме. Производительность ГВС составляет примерно 13,3 л/мин (модель 19 кВт), 15,6 л/мин (модель 25 кВт) и 17,0 л/мин (модель 32 кВт) при ее нагреве на 30°С, например, с 10 до 40°С. В двухконтурных Vitodens 100-W реализована функция быстрого старта ГВС, которую можно активировать/деактивировать по желаю заказчика. При активированной функции контроллер котла будет следить чтобы теплообменник ГВС всегда находился в горячем состоянии для сокращения времени получения горячей воды, что очень удобно, например, в летнем режиме.
2. Одноконтурные котлы (тип B1HF) предлагаются мощностью 11, 19, 25 и 32 кВт, которые предназначены для работы только на обогрев системы отопления, а для получения ГВС требуют установки отдельного ёмкостного водонагревателя, например, эмалированных Vitocell 100 или Vitocell 300 из нержавеющей стали. При этом котел полностью готов для работы бойлерами, имеет все необходимые подключения, необходим только сам бойлер и датчик температуры.

Модельный ряд Vitodens 100 имеет еще одну модификацию — Vitodens 111-W тип B1LF. Это котлы со встроенной накопительной емкостью ГВС объемом 46 л из нержавеющей стали. Но малый объем емкости не говорит о невысокой производительности ГВС. За счет особенностей конструкции, наличия пластинчатого теплообменника производительность ГВС составляет от 155 до 180 л/10 минут для котлов мощностью 19 — 32 кВт, что соответствует, например, одноконтурному котлу 32 кВт в сочетании с классическим бойлером 150 л. При этом все находится внутри единого корпуса настенного котла досточно компактных размеров.

Все модели оснащаются современными гидрогруппами с энергоэффективными циркуляционными насосами, датчиками давления, расширительным баком 8 л, автоматикой безопасности и системами защиты.

Экономичность

За счет конденсационного принципа работы КПД Vitodens 100-W составляет 98% (Hs)/ 109% (Hi), что на 15-20% выше по сравнению с современными традиционными конвективного котлами. А значит собственник получает существенное снижение эксплуатационных затрат на топливо, за счет которых дополнительные затраты, понесенные при приобретении конденсационного котла, окупаются в срок 3-5 лет в зависимости от региона установки и размера дома климата.

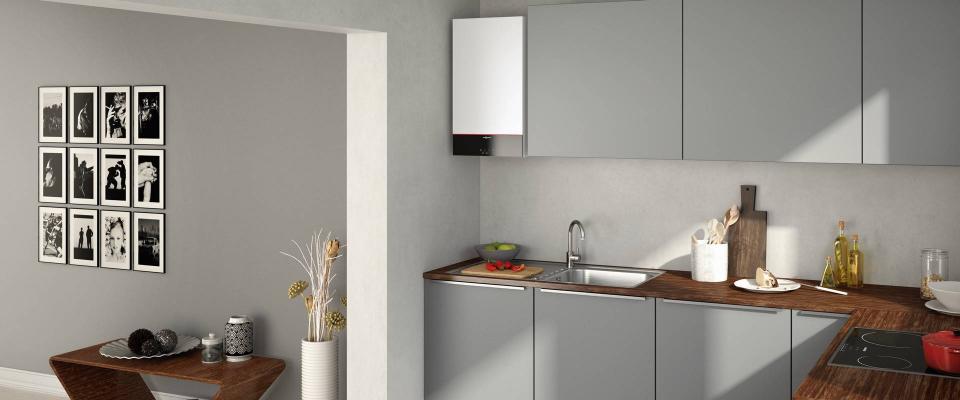

Компактные размеры и оптимизированная конструкция позволяет его устанавливать даже на кухнях и других помещениях общего назначения. При этом все зоны обслуживания находятся с фронта котла, предусматривать зоны сбоку нет необходимости, а значит котел можно разместить даже в нишах. При всей своей компактности настенные котлы – это мини-котельная в едином корпусе, в Vitodens 100-W полный набор компонентов необходимых для полноценной работы – газовая часть, теплообменники, гидравлика необходимые датчики, расширительный бак 8 л (10 л для 111-W) и устройства безопасности.

Функционал

Контроллер котла оснащен OLED дисплеем с сенсорными кнопками и в базовой комплектации предлагает возможность управления контуром ГВС и 1 прямым контуром отопления без смесителя с постоянной температурой подачи. Vitodens 100-W имеет встроенный модуль Wi-Fi, с помощью которого пользователь имеет возможность удаленного управления установкой и получения обратной связи о состоянии котла и системы отопления. Все что для этого необходимо это установить приложение ViCare для смартфонов на iOS и Android и обеспечить в доме сети Wi-Fi для выхода котла в Интернет. Но это еще не все, функционал можно легко расширить:

1. Для конденсационных котлов особенно важно применение погодозависимой автоматики, которая позволяет значительно повысить как комфорт в помещениях, так и снизить затраты на отопление, за счет автоматической коррекции температуры отопления в зависимости от внешних условий. Достигается это за счет установки опционального датчика уличной температуры.
2. Для повышения комфорта можно применить комнатные термостаты, притом как самые простые релейные, так и продвинутые цифровые, как проводные, так и беспроводные.
3. При желании реализовать 2 независимых контура, например, радиаторное отопление и теплые полы, котел можно оснастить блоком управления смесительного контура.
4. С помощью специального блока управления Vitodens 100-W позволяется легко управлять системой геликоллекторов для нагрева горячей воды. Таким образом, в теплый период года нагрев ГВС будет осуществляться за счет бесплатной энергии Солнца.

Конструкция

В конструкции котла 2 главных элемента на которых необходимо сделать акцент — это его горелка и теплообменник.

Газовая инфракрасная горелка Matrix, которую отличает высочайшая эффективность сжигания топлива и крайне низкие показатели выбросов вредных веществ. Если вы заботить о здоровье ваших детей, то установка котла с низким выбросами – это ваш вклад в сохранение экологии в стране и мире. Горелка Matrix может привлечь не только экологичностью, но техникой – за счет особого устройства горелка обеспечивает стабильную работу котла и гарантирует достижения мощности даже при очень значительных просадках давления газа. Если Ваш подключен в газопроводу, в котором происходят просадка давления, особенно зимой — обратите на это внимание. В последнем поколении котлов Vitodens 100-W горелка Mаtrix получила систему автоматической настройки качества горения и адаптации к текущим условиям эксплуатации — LambdaPro Control.

А второй элемент конструкции – это конечно теплообменник InoxRadial. Важность этого элемента в конденсационном котле невероятно высока. Дело в том, что образующийся в процессе работы конденсат является раствором кислот, а значит теплообменник должен быть устойчив к агрессивной среде на протяжении всего срока службы, кстати, 15 лет, и у котлов Vitodens теплообменник выполнен из высококачественной нержавеющей стали – самого надежного и устойчивого материала для работы в кислой среде. Более того, благодаря огромного накопленному как в Европе, так в России опыту эксплуатации теплообменника компания Viessmann дает на него расширенную гарантию в 10 лет.

Что же в итоге:

1. Vitodens 100 – это универсальное решение для обсечения теплом как квартиры, так и крупного загородного дома площадью до 350-400 м 2 .
2. Конденсационный принцип работы позволяет снизить затраты на отопление на 15-20% по сравнению с традиционными котлами.
3. Имеет привлекательную начальную стоимость и широкие возможности по расширению функционала для обеспечения практически любых запросов.
4. Широкий мощностной ряд 11, 19, 25 и 32 кВт в одно или двухконтурном исполнении
5. Модель Vitodens 111 W совмещающая высокую производительность
   и комфорт ГВС с компактными размерами
6. Надежен – котел имеет срок службы 15 лет, полную гарантию 3 года, и расширенную на теплообменник InoxRadial 10 лет.
7. Контроллер E3 полностью интегрированный в цифровую экосистему Viessmann
8. Встроенный модуль беспроводных подключений для удаленного контроля и управления установкой
9. Прост в эксплуатации – котел не требует специальных навыков при обращении, а если потребуется помощь, то сервисная сеть из более чем 450 сервисных партнеров поможет решить любые вопросы.

Источник

Газовые конденсационные котлы Viessmann Vitodens 100-W B1HF от 3,2 до 32 кВт

Основные характеристики оборудования Газовые конденсационные котлы Viessmann Vitodens 100-W B1HF от 3,2 до 32 кВт

Цены на оборудование Газовые конденсационные котлы Viessmann Vitodens 100-W B1HF от 3,2 до 32 кВт

Код товара	Артикул производителя	Описание	Мощность кВт	Патрубок дымох. мм	Габариты (ДхШхВ) мм	Наличие	Цена, руб	Кол-во шт	Сделать ЗАКАЗ
167078	Z020618	Vitodens 100-W B1HF 3,2 — 11 кВт	11	60/100	360x400x700	101 190	Купить
167077	Z020619	Vitodens 100-W B1HF 3,2 — 19 кВт	19	60/100	360x400x700		106 733	Купить
167076	Z020620	Vitodens 100-W B1HF 3,2 — 25 кВт	25	60/100	360x400x700		114 301	Купить
167075	Z020621	Vitodens 100-W B1HF 3,2 — 32 кВт	32	60/100	360x400x700	Информация об оборудовании Газовые конденсационные котлы Viessmann Vitodens 100-W B1HF от 3,2 до 32 кВт Газовый конденсационный котел Viessmann Vitodens 100-W B1HF от 3,2 до 32 кВт для одноточечного подключения — настенный газовый конденсационный котел самого высокого класса. Газовая горелка MatriX-Plus и теплообменник Inox-Radial из нержавеющей стали в этой комбинации гарантируют высокую энергетическую эффективность и долговременный комфорт. Котел Vitodens 100-W всех диапазонов мощности оборудован автоматическим регулятором сгорания Lambda Pro. Диапазон модуляции до 1:10 (32 кВт). Встроенный энергоэффективный насос с регулируемой частотой вращения позволяет сократить потребление электроэнергии более чем на 70 %. Рекомендации по применению: Модернизация объектов и строительство новых сооружений Замена отопительных приборов в многоквартирных домах или сборных коттеджах Энергетическая эффективность отопления помещений, зависящая от времени года, ηS до 94 % (класс энергопотребления A) Низкая частота отключений даже при малом отборе тепла за счет оптимизации времени пауз и широкого диапазона модуляции до 1:10 (32 кВт) Долговечность и эффективность благодаря использованию теплообменников Inox-Radial, изготавливаемых из высококачественной нержавеющей стали Газовая горелка MatriX-Plus с регулятором сгорания Lambda Pro обеспечивает поддержание высокого КПД и низкие значения выбросов вредных веществ Энергосберегающий высокоэффективный насос Простое управление контроллером со светодиодным дисплеем и сенсорными кнопками Интернет-подключение через встроенный интерфейс Wi-Fi для управления и сервисного обслуживания с помощью приложения Viessmann Нормативный КПД: 98 % (Hs) Степень защиты: IPX4 согласно EN 60529 Класс энергоэффективности: А Топливо: природный и сжиженный газ Другие признаки: настенное исполнение Источник Конденсационный одноконтурный котел, Viessmann VITODENS 100 -B1HF- 32 кВт. Настенный конденсационный одноконтурный газовый котел с принудительным отводом продуктов сгорания в дымоход специальной конструкции (коаксиальный дымоход) Торговая марка — Viessmann (Германия) Серия — VITODENS 100-W B1HF ∅ дымохода: 60/100 мм Мощность: 3,2 — 32 кВт Отопление: до 350 м² Суммарный КПД -109 % Описание Одноконтурный конденсационный котел Viessmann VITODENS 100-W мощностью 32 кВт. В 2021 году компания Viessmann выпустила на рынок обновленный настенный газовый конденсационный котел с модулируемой цилиндрической горелкой MatriX-Plus и интеллектуальной системой управления горением Lambda Pro. Это обеспечило еще более низкий расход газа и пониженные выбросы CO2 и возможность модуляции (снижения) мощности с коэффициентом 1:10 т.е. с 32 до 3,2 кВт. Теплообменник котла, как и ранее, изготовлен из нержавеющей стали Inox-Radial. Одно из серьезных нововведений — возможность управлять новым конденсационным котлом Viessmann серии B1HF при помощи смартфона, находясь вдали от дома. Достаточно только скачать на телефон или планшет программу ViCare. Новое поколение котлов Vitodens 100 B1HF оснащено панелью управления с простым и понятным в использовании сенсорным 3.5-дюймовым дисплеем «Blackpanel». Панель позволяет управлять системами отопления с прямым и / или смесительным контуром отопления при приобретении дополнительного расширительного модуля. Настенные конденсационные котлы Viessmann Vitodens имеют суммарный КПД более 100%. Тем кто хорошо учил в школе физику кажется это не возможным но, необходимо понимать что данный КПД является суммарным и складывается из высокого КПД самого конденсационного котла и КПД выходящего дыма. При работе обычного настенного котла из дымохода выходит дым температурой около 120 градусов. Конденсационный котел использует это тепло для нагрева теплоносителя. В результате на отопление вашего дома работает тепло от огня и тепло от дыма. Конденсационный котел Viessmann VITODENS стоит дороже чем классический турбированный котел но, цену оказывает влияние стоимость материалов, применяемых для изготовления. Котел Vitodens изготавливается из более дорогостоящих но и более устойчивых, современных материалов. Vitоdens — Комфорт эксплуатации. Компания Viessmann дорожит своим имиджем производителя высококлассного оборудования и конденсационный котел Viessmann Vitodens служит тому доказательством. Применение последних технологических достижений в области отопления позволяет показать высокий уровень комфорта как в отоплении дома так и в приготовлении горячей воды. Модель VITODENS B1HF 100-W мощностью 32 кВт является двухконтурным котлом позволяя как отопить дом, так и приготовить достаточное количество горячей воды. Настенные конденсационные котлы Viessmann отличаются компактными габаритами и классическим, прямолинейным немецким дизайном. Котлы Viessmann Vitodens 100W 32 — технические характеристики Максимальная тепловая мощность кВт 32.0 Минимальная тепловая мощность кВт 3,2 Площадь отопления, до м 2 350 КПД суммарный % до 109 Присоединительные размеры дымоход, PP Ø, мм 60/100 ГВС Ø 3/4″ отопление Ø 3/4″ газ Ø 3/4″ Объем расширительного бака л 8 Габаритные размеры (ШхВхГ) мм 400/700/350 Гарантия 2,0 года с пуска Являясь официальным диллером Viessmann в Республикe Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу. В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам купить котел Viessmann Vitodens 100 — 32 кВт используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка. К вашим услугам не только бесплатная доставка по Минску, но мы так же бесплатно доставим котлы в Брест и Витебск, Гомель и Гродно, Могилев и по всей Беларуси. Наши котлы Vaillant можно купить в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, газовые котлы Viessmann в Жлобине и в Бобруйске, Мозыре и Калинковичи. Получить профессиональную консультацию по выбору котла, уточнить стоимость товара и возможные варианты оплаты вы можете у наших менеджеров! Источник Вам также может понравиться Как должен выглядеть правильно выполненный электромонтаж? Важным элементом любой строительной документации является Проведение проверки работы электрических лобзиков В данном испытании мы приняли решение протестировать Светильники в подвесном потолке — эффектное освещение для модных интерьеров Подвесной потолок – конструкция и элементы электромонтажа Монтаж электропроводки в частном доме своими руками Планирование На этапе планирования необходимо определиться Правообладателям Политика конфиденциальности Контакты
