Вентилированный фасад технология монтажа

Технология монтажа вентилируемых фасадов

«Сложности ожидают там, где пытаешься упростить»

Навесной вентилируемый фасад – сложная инженерная система, надлежащее качество которой можно реализовать лишь при четком выполнении технологии строительно-монтажных работ. Как показывает практика, около 80% всех первоначальных повреждений на новых зданиях, возникают в течение первых пяти лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемого фасада. Кроме этого ошибки монтажников могут привести к неправильному функционированию и как следствие значительному сокращению срока службы системы. Подробнее об этом в статье Невентилируемый фасад. Поэтому при устройстве вентфасада необходимо тщательно соблюдать технологию монтажа и осуществлять пооперационный контроль качества.

Как делать вентилируемый фасад?

В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.

6) Монтаж облицовки

Технология монтажа вентилируемого фасада из керамогранита

Технология монтажа вентилируемых фасадов из металлических кассет

Также о технологии монтажа вентилируемого фасада можно узнать в документах приведенных в статье Нормативная база в отношении навесных вентилируемых фасадов.
Технологическую карту на монтаж вентилируемого фасада можно скачать на странице блога в контакте. Подписываемся и следим за обновлениями архива полезных файлов.

Источник

Технология вентилируемого фасада

Декоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

• Декоративный облицовочный материал.
• Несущая система, каркас с крепёжными элементами.
• Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
• Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

• Простота и удобство сборки.
• Широкий ассортимент различных декоративных отделок.
• Малый вес конструкции, которая не оказывает влияния на несущую стену.
• Возможность проведения монтажа в любое время года и в различных климатических условиях.
• Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
• Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

• Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
• Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
• Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
• Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
• При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

• Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
• Составление графика работ.
• Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
• Создание сметной документации для расчёта окончательной стоимости.
• Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

• Подготовка поверхности стены.
• Изготовление и монтаж несущего металлического каркаса для облицовки.
• Установка теплоизоляции с защитными слоями.
• Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

Источник

Технология монтажа вентилируемых фасадов

Современное строительство не стоит на месте, поэтому с каждым годом разрабатываются идеи, которые позволяют делать строения наиболее прочными, крепкими и долговечными. Навесной вентилируемый фасад технология монтажа которого будет описана ниже, является популярной системой, установка и изготовление которой отличается от обычных облицовок стен.

Конструктивные особенности

С недавних пор на внешние стены многих строений стали устанавливать подсистемы для вентилируемых фасадов. Перед тем как начать установку или демонтаж вентилируемых фасадов, стоит рассмотреть подсистемы для вентилируемых фасадов, а именно их конструктивные особенности, составные элементы и их сооружение. Монтаж вентилируемых фасадов напрямую зависит от знания всех составляющих компонентов этих конструкций.

В состав домов входят следующие слои вентилируемых фасадов:

• крепеж — в качестве крепежа к фасаду могут применяться дюбеля и шурупы, элементы для крепления (кляммеры, заклепки), различные крепления соединительного типа: каркасный профиль, кронштейны;
• утеплительные элементы — навесной вентилируемый фасад обязательно дополняется теплоизоляционными материалами. В качестве утеплителя многие профессионалы советуют использовать минераловатные плиты, пенополиуретановый материал;
• мембрана защитного типа — этот элемент устраняет попадание воды, ветра на уязвимую поверхность. Конструкция не вбирает в себя атмосферные осадки, не боится воздействий сезонной влажности, частых перепадов температурных режимов;
• вентиляция — она делается в виде слоя, который предоставляет возможность для вентилирования, предотвращает потерю тепла, а также препятствует нагреванию в жаркие дни;
• внешний отделочный слой — делается из разных типов материала. Вентилируемый фасад из керамогранита является самым прочным, крепким. Изготавливается из пластика, дерева, стали, фиброцемента, камня и из других материалов.

Элементы конструкции вентилируемого фасада

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Вентиляция имеет главное положительное качество — она выполняет не только защитную основу для внешних стен, но и применяется в виде утеплителя.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

• слой внешнего типа нвф может иметь разнообразную основу – кирпич , камень , брусовой материал , доска облицовочного типа , рейки профиля , листовой алюминий , керамогранит , а также другие облицовочные материалы . Благодаря этому вентиляция может быть сделана с различной фактурой , цветовыми решениями , с разным стилем , а отделка будет достаточно привлекательной ;
• наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
• высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
• эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
• монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
• системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

• если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
• на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
• работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

• длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
• это материал не подвержен коррозийным воздействиям;
• благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
• обладает шумоизолирующими и антивибрационными свойствами;
• монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
• благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

Керамогранит

Керамогранит — широко применяется в различных строительных работах . Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

• изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
• обладают высокой морозостойкостью;
• не подвергаются влиянию бытовой и атмосферной химии;
• высокая устойчивость к загрязнениям;
• вентиляция обладает экологичностью.

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

• его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
• кассеты имеют высокую устойчивость к постоянным перепадам температуры;
• большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

• прочность;
• долговечность — конструкции из натурального камня смогут прослужить вечно;
• обладает высочайшей устойчивостью к осадкам;
• природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

• обеспечивает высокое утепление;
• устраняет различные дефекты стены, которые ярко выделяются;
• создает дополнительную прочность всего сооружения;
• обладает звукоизоляционными свойствами;
• повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада ;
• мембрана водо и ветрозащитного типа ;
• облицовочный материал ;
• тарельчатые дюбели ;
• перфоратор ;
• средство антисептического типа ;
• теплоизоляционные материалы ;
• кронштейн для вентилируемых фасадов ;
• шуруповерт ;
• дюбели анкерного типа .

Все комплектующие для вентилируемого фасада должны быть в полном объеме, потому что именно от них зависит полноценная установка всех элементов облицовки.

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам :

• чтобы сделать места с отверстиями , следует использовать сверло , соответствующее параметрам анкерного дюбеля для фасада ;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейнов Установка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа ;
• самый небольшой зазор между направляющими не более 7 — 9 мм ;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом .

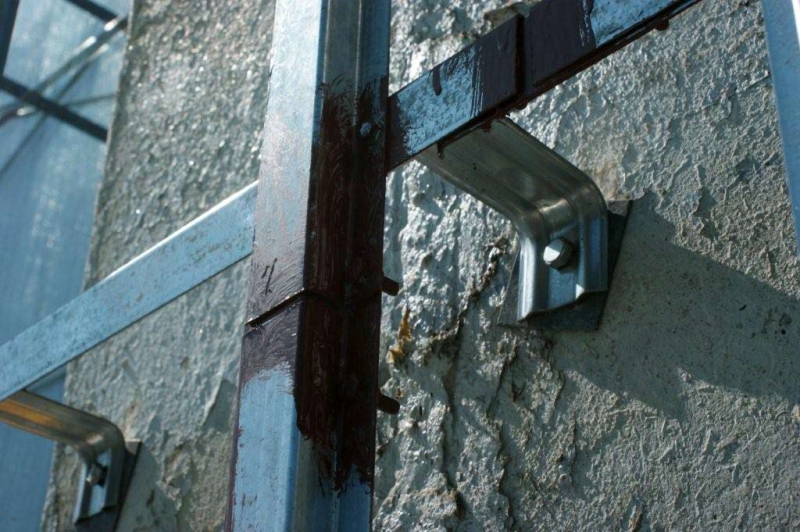

Каркас для вентилируемого фасада Элементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

Керамогранит Металлические кассеты Сайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс . При монтаже любой конструкции , будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние . Хорошая облицовка напрямую зависит от того , как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны . Если все делать правильно , согласно правилам , то в результате можно не только хорошо оформить навесные вентилируемые фасады , но и продлить их срок службы .

Видео

В видео показаны этапы монтажа вентилируемой системы.
