Устройство пиротехническое для прокола кабеля удпк

Устройство дистанционного прокола кабеля УДПК

Устройство дистанционного прокола кабеля УДПК Устройство дистанционного прокола кабеля УДПК ПРОИЗВОДИТЕЛЬ: Квазар Россия

Артикул: 00399 Гарантия: 1 год Руководство по эксплуатации: Скачать (PDF, 1.86MB) Версия для печати

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Тип оборудования: устройство, прибор

Производитель: Россия

Серия: УДПК

Описание: прибор для прокола кабеля

Гарантия на устройство УДПК: 12 месяцев.

Назначение прибора:

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле 0,4-10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю, с целью предотвращения возможности поражения персонала электрическим током и электрической дугой.

Принцип действия:

Прокол электрического кабеля осуществляется пробойником, перемещающимся давлением пороховых газов. В качестве источника энергии применяются патроны монтажные Д4 (красные) и Д5 (черные) с энергией порохового заряда не менее 700-800 Дж.

Технические параметры устройства УДПК:

Наружный диаметр прокалываемых кабелей, мм	25 . 65
Габариты футляра, мм	410х150х100
Масса устройства в футляре без штыря заземления, кг	6,9
Масса устройства, кг	4,4
Габариты устройства, мм	70х138х383

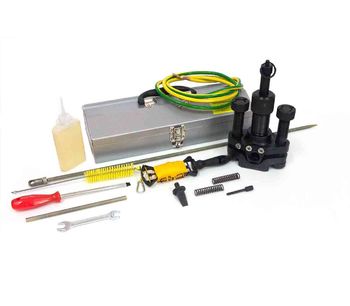

Комплект поставки прибора УДПК :

Устройство УДПК

Штырь заземления

Извлекатель гильзы

Провод заземления

Шнур с ручкой

Отвертка

Ерш

Ключ гаечный

Масленка

Комплект запасных частей:

Футляр

Паспорт

Сравнительная таблица технических характеристик устройств прокола кабеля:

Наименование	УМПК	УДПК	УДПК-70	УДПК-90	УПКП-130	УПКП-200
Минимальный наружный диаметр кабеля, мм	25	25	50	50	50	50
Максимальный наружный диаметр кабеля, мм	65	65	70	90	130	200
Напряжение, кВ	0,4-10	0,4-35	0,4-220	0,4-220	0,4-220	0,4-220
Мощность, Дж	500	700-800	700-800; 2720	2720	2720	2720
Тип управления	ДУ ручное	ДУ ручное	ДУ электронное и ручное	ДУ электронное	ДУ электронное	ДУ электронное
Принцип дистанционного управления	диэлектрический шнур с ручкой	диэлектрический шнур с ручкой	радиоуправление, шнур с ручкой	радио-управление	радио-управление	радио-управление
Количество гарантированных проколов	1000	500	500	500	500	500
Источник энергии	пружины	монтажные патроны Д4 (красный), Д5 (черный)	монтажные патроны Д4 (красный), МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)
Габариты устройства, мм	760х254х230	70х138х383	70х140х315	75х200х500	75х200х500	75х250х600
Габариты футляра, мм	в заряженном состоянии — 760х254х230; в разряженном состоянии — 563x254x230	410х150х100	650х355х180	650х355х180	650х355х180	650х355х180
Масса, кг	12	8	25	25	27,4	28,8

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по приборам для энергетики можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе «контакты».

Доставляем трассопоисковые и электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Источник

УДПК — устройство дистанционного прокола кабеля пороховое

Описание

Описание УДПК

Устройство дистанционного прокола кабеля пороховое «УДПК» предназначается для индикации отсутствия напряжения на участках силовых электрических кабелей, на которых запланированы ремонтные работы. Кабельные сети могут иметь напряжение в диапазоне от 0,4 кВ до 10 кВ. Данный прибор используется при разрезке кабеля, осуществляемого за счет проколов силовых кабелей по поперечному сечению (диаметру), а также при осуществлении короткого замыкания между жилами и замыкания на землю.

Данный процесс позволяет предупредить возможность воздействия электрического тока и электрической дуги на работников ремонтных энергетических предприятий.

Для прокола электрических кабелей используется пробойник, перемещение которого обусловлено давлением, создаваемым пороховыми газами. Роль источника давления выполняют специальные монтажные патроны красного и черного цвета (Д4 и Д5 соответственно). При взрыве данных патронов обеспечивается выброс энергии заряда пороха в диапазоне от 700 Дж до 800 Дж.

Основные технические параметры порохового устройства дистанционного прокола кабеля:

• диапазон поперечного сечения (диаметра) кабелей, подлежащих прокалыванию – от 25 мм до 65 мм;
• футляр устройства имеет габариты – 410х150х100 мм;
• вес прибора, находящегося внутри футляра, без учета массы заземляющего штыря – 6,9 кг;
• чистый вес прибора – 4,4 кг;
• размеры без футляра – 70х130х383 мм.

Комплектация представлена самим устройством, заземляющим штырем, устройством для извлечения гильз, заземляющим проводом, шнуром с прикрепленной ручкой, инструментом в виде гаечного ключа и отвертки. Кроме того, в комплектацию устройства входят дополнительные элементы в виде масленки, ерша для чистки взрывного канала, набора запасных частей (пробойник и пружина) и технической документации. Все комплектующие расположены внутри специального футляра, что обеспечивает легкость и удобство перемещения «УДПК».

Характеристики

Технические характеристики УДПК

Наружный диаметр прокалываемых кабелей, мм	25 . 65
Габариты футляра, мм	410х150х100
Масса устройства в футляре без штыря заземления, кг	6,9
Масса устройства, кг	4,4
Габариты устройства, мм	70х138х383

Комплектация

Комплект поставки УДПК

Источник

Устройство прокола кабеля пиротехническое УПКП-200 (220 кВ)

Наведите на картинку для увеличения

ТУ 3410-040-12719185-2013

Устройство прокола кабеля пиротехническое УПКП-200 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.

Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

Источник

Ткань для экранирования помещений и приборов.

Поставка пассажирских , грузовых, больничных , коттеджных лифтов.

+7-918-4692483 eltkom-electro@inbox.ru velton11@inbox.ru

www.eltkom-electro.ru www.raduga-textilja.ru

•
•
•

Электромонтажный пороховой инструмент

Электромонтажный пороховой инструмент и др

Одним из важнейших инструментов, широко применяемых в строительной индустрии, был и остается пороховой инструмент. Он применяется для производства самых разных работ, имеет очень разнообразные конструкторские и дизайнерские решения, но общим моментом для всех является использование энергии пороховых газов. Ввиду многообразия используемых образцов порохового инструмента сложно расписать особенности каждой конкретной конструкции, но можно выделить общие для всех моменты. У каждого подобного устройства имеется камера, в которую помещается строительный патрон, боек, ударник, боевая пружина, приспособление, с помощью которого производится выстрел (пуговка или курок) и трубка, задающая направление истечения пороховых газов. Работа этих механизмов производится при помощи выстрела.

Из другого порохового оборудования широко применяются колонки пороховые ударные, назначение которых в пробивании в многопустотных железобетонных конструкциях отверстий для прокладки электрической проводки.

Толщина пробиваемого бетона до 50 мм.

Кроме ударных колонок, для получения отверстий в тонколистовых стальных конструкциях применяют такую их разновидность, как инструменты для пробивки отверстий. Для резки электрических кабелей используются пороховые ножи, а для их оконцевания – специальные инструменты для оконцевания.

Пресс пороховой ПЗ-500 предназначен для опрессовки алюминиевых аппаратных и ответвительных зажимов на проводах АС, АСУ, АСО сечением 95-500 мм2, используется патрон «МПУ» Используемый патрон: Патрон тип: МПУ .Масса: 7,2 кг.Пресс пороховой ПЗ-500 предназначен для опрессовки аппаратных и ответвительных алюминиевых зажимов на проводах марки А, АС, АСО и АСУ сечением от 95 до 500 мм2., с помощью двух комплектов матриц и пуансонов за отдельную плату: «КМ 95-150» для опрессовывания проводов сечением 95…150мм2, «КМ 185-500» для опрессовывания проводов сечением 185…500мм2. Полный комплект размещается в трёх футлярах: пресс в сборе, комплект «КМ 95-150», комплект «КМ 185-500».

Технические характеристики
Сечение опрессовываемых проводов, мм2 90-500
Применяемые патроны, тип VGE-3
Габаритные размеры пресса, мм 500х150х70
Габаритные размеры футляра, мм 340х230х75
Масса пресса, кг 7,5

Пресс пороховой ПП-240 применяется для формирования конца секторной алюминиевой жилы кабеля и опрессовки наконечников на многопроволочных жилах сечением 25-240 мм2, используется патрон «Д».Используемый патрон: Патрон тип: Д Масса: 4,2 кг.

Пресс пороховой ПП-240 производит оконцевание однопроволочных секторных алюминиевых жил кабелей сечением 25…240 мм2. способом формирования конца жилы в контактную лапку, а так же для опрессовывания медных и алюминиевых кабельных наконечников сечением 16…240 мм2 дополнительными наборами матриц и пуансонов за отдельную плату МП-А3Д — для опрессовки алюминиевых наконечников
МП-Д — для формирования конца секторной жилы
МП-М3 — для опрессовки медных наконечников
Технические характеристики
Производительность, выстрелов в час 40
Гарантийная долговечность матриц и пуассонов, выстрелов 60
Гарантийная долговечность остальных деталей, выстрелов 4000
Сечение оконцовываемых жил, мм2 25-240
Применяемые патроны, тип Д
Габаритные размеры, мм 54х260х93
Масса, кг 4,2

Набор матриц для порохового пресса ПП-240: МП-Д — для формирования конца секторной жилы, МП-МЗ — для опрессовки медных наконечников, МП-АЗД — для опрессовки алюминиевых наконечников.

Прокалыватель кабеля ПКП-1 редназначен для определения наличия напряжения в силовых кабелях. Во время проведения различных ремонтных и восстановительных мероприятий возникает необходимость убедиться в том, что обнаруженный кабель не находится под напряжением, и персоналу не угрожает поражение электрическим током.

Применение прокалывателя кабеля ПКП-1 состоит в простреле всех жил кабеля поршнем-прокалывателем и в закорачивании всех фаз между собой и землей. Устройство можно использовать для прокола кабеля в любом положении и проложенном в любом исполнении (в кабель-каналах, коллекторах, эстакадах) сечением до 240 мм и напряжением до 10 кВ. Работать прокалыватель способен при температурах от -40 до +50 градусов Цельсия.

Используемый патрон: Патрон тип: МПУ .Масса: 8,6 кг.

Прокалыватель кабеля пороховой ПКП-1 предназначен для определения наличия напряжения в силовых кабелях при производстве ремонтно-восстановительных работах с целью предотвращения поражения электрическим током и электрической дугой обслуживающего персонала.
Принцип действия устройства заключается во внедрении поршня–прокалывателя в кабель и закорачивании всех жил разных фаз между собой и на землю. В качестве источника энергии в прокалывателе используются монтажные патроны МПУ. Прокалыватель позволяет производить прокол кабеля, находящегося в любом пространственном положении, проложенном в коллекторах, траншеях, кабельных каналах, эстакадах и т.п.
Прокалыватель способен производить прокол силовых кабелей различных марок сечением до 240 мм2, напряжением 0,4 – 10 кВ.
Прокалыватель имеет две степени защиты от случайного выстрела.
Работоспособность прокалывателя сохраняется в диапазоне температур от «минус» 40o С до «плюс» 50o С.
Технические характеристики
Производительность, отверстий в смену 250-300
Диаметр пробиваемого отверстия, мм 35
Долговечность, количество выстрелов 4000
Толщина бетона, мм до 50
Применяемые патроны, тип Д
Габаритные размеры, мм 1350х80х52
Масса, кг 5,4

Прокалыватель кабеля ПРДУ-1 предназначен для определения наличия напряжения в силовых кабелях сечением до 240 мм2, напряжением 04-10 кВт, прокол зубилом, используются патроны «МПУ», 150*250*350 мм, 8,6 кг Используемый патрон: Патрон тип: МПУ.Масса: 8,6 кг.

ДПК Устройство дистанционного прокола кабеля предназначено для обеспечения безопасности при проведении ремонтно-профилактических работ на кабельных трассах в действующих установках

Наружный диаметр кабеля, мм: 25 — 65 (сечением до 3х240 мм2)

Напряжение кабеля, кВ: 0.4 — 10

Габариты устройства, мм: 136х70х350

Габариты штыря заземления, мм: 11х610

Габариты футляра, мм: 355х324х83

Масса устройства, кг: 4.8

Масса комплекта в футляре, кг: 8.3

Применяемые патроны: Д4 калибра 6.9 мм ТУ 3-795-85

Устройство дистанционного прокола кабеля ДПК позволяет производить прокол кабелей, находящихся в любом пространственном положении

Устройством ДПК можно произодить прокол силовых кабелей различных типов с наружным диаметром от 25 до 65 мм, сеч. до 240 мм2 на глубину не менее 0,6 диаметра кабеля

Прокол кабеля осуществляется за один выстрел с применением монтажного патрона Д4 калибра 6,9 мм по ТУ 3-795-85

Прокол производиться дистанционно с помощью шнура и изолирующей штанки

Индикация отсутствия напряжения в ремонтируемом кабеле происходит путем его прокола с закорачиванием всех жил между собой и на землю

Технические характеристики:
Применяемые патроны: Д 4, Д2 калибра 6.9 мм ТУ 3-795-85
Наружный диаметр кабеля, мм: — 25 — 65 (до 3х240 мм2)
Напряжение кабеля, кВ: 0.4 10
Габариты устройства, мм: 136х70х350
Габариты штыря заземления, мм: 11х610
Габариты футляра, мм: 355х324х83
Масса устройства, кг: 4.8
Масса комплекта в футляре, кг: 8.3

УДПК Устройство дистанционного прокола кабеля

Наружный диаметр прокалываемых кабелей, мм 25. 65 (сечение до 240 мм2)

Габариты футляра, мм 355х324х83

Габаритные размеры штыря заземления, мм 11х610

Масса устройства в футляре без штыря заземления, кг 8,3

Масса устройства, кг 4,8

Габариты устройства, мм 136х70х350

устройство УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле 0,4-10кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю, с целью предотвращения возможности поражения персонала электрическим током и электрической дугой

Прокол электрического кабеля осуществляется пробойником, перемещающимся давлением пороховых газов

В качестве источника энергии, применяются патроны монтажные калибра 6,9мм группы Д4 по ТУ 3-795-85 с энергией порохового заряда не менее 1100Дж

Устройство ДПК (изделие в сборе) 1шт.

Футляр металлический 1шт.

Пружина боевая 2шт.

Шпулька со шнуром 1шт.

Штырь заземления 1шт.

Медный провод заземления 1шт.

Патронник М 1шт.

Патронник С 1шт.

Кольцо поршневое 3шт.

Извлекатель для удаления стреляной гильзы 1шт.

Прокалыватель кабеля ПРДУ-1 (ПКП-1), для определения наличия напряжения в силовых кабелях

Прокалыватель кабеля пороховой ПКП-1 (новое название ПРДУ-1)

Габаритные размеры, мм 150 х 250 х 350

Масса прокалывателя, кг 8,6

Масса комплекта, кг 11,3

Применяемые патроны, тип МПУ

Описание ПРДУ-1 (ПКП-1):

Прокалыватель кабеля пороховой ПРДУ-1 (ПКП-1) предназначен для определения наличия напряжения в силовых кабелях при производстве ремонтно-восстановительных работах с целью предотвращения поражения электрическим током и электрической дугой обслуживающего персонала

Принцип действия устройства заключается во внедрении поршня-прокалывателя в кабель и закорачивании всех жил разных фаз между собой и на землю

В качестве источника энергии в прокалывателе используются монтажные патроны МПУ

Прокалыватель позволяет производить прокол кабеля, находящегося в любом пространственном положении, проложенном в коллекторах, траншеях, кабельных каналах, эстакадах и т.п.

Прокалыватель способен производить прокол силовых кабелей различных марок сечением до 240 мм2, напряжением 0,4 – 10 кВ.

Прокалыватель имеет две степени защиты от случайного выстрела

Работоспособность прокалывателя сохраняется в диапазоне температур от — 40оС до плюс 50оС

Прокалыватель режущий с дистанционным управлением ПРДУ-1 предназначен для прокола силовых электрических кабелей путем внедрения подвижного ножа в жилы кабеля. Закорачивая их между собой и на землю, с целью определения отсутствия напряжения на кабеле и предотвращения поражения персонала электрическим током и электрической дугой, при производстве ремонтно-восстановительных работ.

Описание
• Прокалыватель ПРДУ-1 позволяет производить прокол силовых кабелей различных марок сечением до 240 кв. мм и напряжением 0,4-10 кВ.
• Действие прокалывателя ПРДУ-1 основано на использовании энергии расширяющихся пороховых газов. В качестве источника энергии применяются монтажные патроны шифра МПУ-1, МПУ-2 по ТУ 3-1064-78.
• Прокол кабеля осуществляется за один выстрел.
• Прокалыватель ПРДУ-1 управляется дистанционно с помощью капронового шнура и имеет две степени защиты от случайного выстрела.
• На кабеле прокалыватель надежно закрепляется с помощью прижима.
• Работоспособность прокалывателя сохраняется в диапазоне температур от — 40°С до + 50°С.

Технические характеристики:
• Гарантийная долговечность, выстрелов:
— поршня: 500
— кольца: 1500
— пружины: 500
— остальных деталей: 5000
• Применяемые патроны, тип: МПУ-1, МПУ-2
• Габаритные размеры, мм: 185х115х510
• Масса прокалывателя, кг: 6,7
• Масса комплекта, кг: 8,4

УМПК Устройство механического прокола кабеля

Устройство УМПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от 0,4 до 10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю с целью предотвращения возможности поражения персонала электрическим током и электрической дугой

Устройством УМПК можно производить прокол силовых кабелей различных типов с наружным диаметром от 25мм до 70мм, сечением до 240 мм2 на глубину не менее 0,6 диаметра кабеля

Действие устройства основано на использовании суммарной энергии растянутых пружин, которая составляет не менее 500дж

450х170х170мм – не взведенное состояние,

670х170х170мм – взведенное состояние

Масса устройства (без тары) – 29кг

Малая чека с пломбой;

Приспособление для взвода пружин;

Изолированная рукоятка изменяемой длины для взвода чеки;

259100 KBG 110 Прокалывающий инструмент VETTER

с принадлежностями для кабеля D до 110 мм

с 2 зубилами и 50 картриджами

Нож пороховой НП-2Д предназначен для резки сталеалюминиевых проводов высоковольтных линий электропередач марок АС, АСУ, АСО сечением до 800 мм2.

Производительность, выстрелов в час 40
Гарантийная долговечность ножей, выстрелов 600
Применяемые патроны, тип Д
Марки разрезаемых проводов, АС, АСО, АСУ
Габаритные размеры, мм 400х115х55
Габаритные размеры футляра, мм 340х230х75
Масса ножа, кг 3,8

Нож пороховой НПК-2Д предназначен для резки силовых бронированных кабелей сечением от 70 до 240 мм2.
Производительность, выстрелов в час 40
Гарантийная долговечность ножей, выстрелов 600
Габаритные размеры, мм 495х130х80
Габаритные размеры футляра, мм 340х230х75
Масса ножа, кг 5,2

Пресс пороховой ИПОШ-62 предназначен для просечки отверстий до 62 мм в металлических листах, коробах, шкафах, щитках и т.д. толщиной до 2 мм. Инструмент позволяет просекать отверстия в любой точке листа.

Технические характеристики
Производительность, отверстий в час 15

Гарантийная долговечность, выстрелов 1000
Применяемые патроны, тип МПУ-1

Диаметр пробиваемых отверстий, мм 28; 35; 44; 50; 62
Толщина пробиваемого листа, мм до 2
Масса комплекта, кг 11,5

Колонка пороховая ударная ПКУ-1Д
Колонка предназначена для пробивки отверстий в многопустотных железобетонных панелях потолочных перекрытий при монтаже электрических проводов в жилых и производственных зданиях.
Технические характеристики
Производительность, отверстий в смену 250-300
Диаметр пробиваемого отверстия, мм 35
Долговечность, количество выстрелов 4000
Толщина бетона, мм до 50
Применяемые патроны, тип Д
Габаритные размеры, мм 1350х80х52
Масса, кг 5,4

Пистолет пороховой ПЦ-84 предназначен для забивки дюбелей в строительные конструкции, изготовленные из бетона, железобетона, низкоуглеродистой стали и в кирпичную кладку при выполнении монтажных работ.
Технические характеристики
Гарантийная долговечность, выстрелов 25000
Применяемые патроны, тип Д,К
Габаритные размеры, мм 385х75х150
Масса, кг 4,6

ППК — Приспособление для прокола кабеля

Устройство проверки наличия или отсутствия напряжения в ремонтируемом кабеле ППК-10, ППК-35.

Приспособления ППК-10, ППК-35 предназначены для обеспечения безопасного проведения работ на ремонтируемом кабеле до 10 кВ или 35 кВ перед его разрезкой путем прокола кабеля радиально по диаметру и закорачивания всех жил разных фаз между собой и на землю.

Приспособление изготовлено для производства работа в климатических условиях У категории 1 по ГОСТ 15150-69. Эксплуатация приспособления допускается в закрытых помещениях и на открытых площадках при работе с кабелями, находящимися только в траншеях или в котловане.

Технические характеристики приспособления для прокола кабеля ППК-10, ППК-35.

Наименование параметра Обозначение изделия

Номинальное напряжение прокалываемого кабеля, кВ до 10 включ. до 35 включ.

Диаметр прокалываемого кабеля, мм до 80 до 110

Сечение медного заземляющего проводника, мм2 25 25

Длина медного заземляющего проводника, мм 2500 2500

Габаритные размеры в транспортном состоянии, мм 1100х300х100 1300х520х140

Масса, кг, не более 9,0 11,0

Специальный карданный узел позволяет обеспечивать проведение работ на безопасном для оператора расстоянии, из-за бруствера траншеи.

Приспособление ППК-10, ППК-35 включает:

изолирующую штангу из профильного электроизоляционного стеклопластика с карданным узлом;

рабочую часть с режущим элементом;

Кроме этого, в комплект поставки входит защитный экран, выполненный в виде жесткой конструкции из огнестойких материалов.

Комплект поставки ППК-10, ППК-35.

В комплект поставки входят:

приспособление с заземляющим устройством;

паспорт 14.01-010-002 ПС.

Гарантия на устройства ППК-10, ППК-35.

специальный карданный узел позволяет обеспечивать проведение работ на безопасном для оператора расстоянии, из-за бруствера траншеи.

— изолирующую штангу из профильного электроизоляционного стеклопластика с карданным узлом;

— рабочую часть с режущим элементом;

Кроме этого, в комплект поставки входит защитный экран, выполненный в виде жесткой конструкции из огнестойких материалов.

Приспособление проверки наличия или отсутствие напряжения в ремонтируемом кабеле 10 кВ путем его прокола по диаметру с замыканием всех жил разных фаз между собой и на землю.

Специальный карданный узел позволяет обеспечивать проведение работ на достаточно безопасном для оператора расстоянии из-за бруствера траншеи.

изолирующую штангу из стеклопластика профильного электроизоляционного c карданным узлом;

рабочую часть с режущим элементом;

Устройство прокола кабеля пиротехнические УПКП-1М

Устройства прокола кабеля пиротехнические (УПКП-1М) предназначены для индикации отсутствия напряжения на кабеле 0,4-10 кВ путем его прокола и закорачивания всех жил разных фаз между собой и на землю. Прокол осуществляется посредством колющего элемента прибора УПКП, движущегося за счет энергии выстрела монтажного патрона (МПУ-1, МПУ-2). Благодаря тому, что скорость прохождения колющего элемента через кабель достаточно велика, защита трансформатора срабатывает без образования электрической дуги. Тем самым, обеспечивается многократное использование кабелепрокола УПКП, даже если прокол осуществляется на неотключенной линии.

Технические характеристики устройства прокола кабеля УПКП:

2.1 Диаметр прокалываемого кабеля от 35 до 80 мм

В комплект поставки входит запасной колющий элемент-поршень.

Устройство прокола кабеля пиротехническое УПКП-220 (220 кВ)

Устройство прокола кабеля пиротехническое УПКП-220 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.

Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

Действие УПКП-220 основано на использовании энергии пороховых газов. В качестве источников энергии применяются монтажные патроны МПУ-3 с энергией порохового заряда не менее 2720Дж. Прокол кабеля осуществляется за один выстрел.

Технические характеристики силовой части устройства УПКП-220

1. Габариты, мм 70х250х600

2. Масса устройства, кг, не более 10

3. Масса устройства в футляре без штыря заземления, кг, не более 6,0

4. Наружный диаметр кабеля, мм:

5. Габариты футляра, мм 650х355х180

6. Рабочий диапазон температур,°С от -25 до +45

Устройство дистанционного управления проколом кабеля УДУПК-220, входящее в комплект УПКП-220, как следует из названия, осуществляет дистанционное беспроводное радиоуправление силовой частью и контроль срабатывания устройства УПКП.

Устройство УДУПК-220 состоит из:

пульта ручного (ПР);

устройства исполнительного (УИ);

спускового механизма (СМ);

выключателя концевого (ВК).

Комплект УДУПК-220 имеет небольшой вес и габаритные размеры и автономное питание от гальванических элементов. Управление и контроль может осуществляться как от пульта ПР, так и непосредственно устройством исполнительным УИ (при опробовании). Радиосвязь между устройствами комплекта осуществляется по двухстороннему защищенному протоколу и позволяет пользоваться комплектом даже в условиях интенсивных промышленных помех. Состояние контактного датчика окончания прокола передаются как по радиоканалу, так и дублируется визуально ярким световым сигналом маячка на устройстве исполнительном.

Технические характеристики комплекта УДУПК-220

1. Дальность устойчивой двухсторонней радиосвязи между ПР и УИ возможна в условиях прямой видимости на расстоянии не менее 150 м

2. Устройство предназначено для нормальной эксплуатации в следующих условиях температура окружающего воздуха — от -25 до +45оС

относительная влажность — до 98%

3. Конструктивное исполнениеимеет защиту от прямого попадания брызг воды или пыли

4. Радиосвязь осуществляется в нелицензируемом диапазоне частот 433 МГц с использованием частотной модуляции

5. Мощность передатчиков не превышает 7 мВ

6. Каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер (один для каждого комплекта). Возможна одновременная работа нескольких комплектов устройства в непосредственной близости.

Экстрактор, входящий в состав устройства УПКП-220, предназначен для извлечения наконечника из кабеля после его пробоя с целью повторного использования.

Технические характеристики экстрактора

1. Габариты (со снятыми рукоятками воротка), мм 75х75х250

2. Масса устройства, кг, не более 2,5

3. Величина хода, мм, не менее 90

Полная комплектация устройства УПКП-220:

силовая часть устройства УПКП-220 — 1шт.;

устройство управления УДУПК-220 — 1шт.;

штырь заземления — 3шт.;

извлекатель гильзы — 1шт.;

провод заземления — 1шт.;

перемычки провода заземления — 2шт.;

отвертка РН1 — 1шт.;

отвертка РН2 — 1шт.;

ключ гаечный S=13 — 1шт.;

ключ гаечный S=19 — 1шт.;

ключ гаечный S=27 — 1шт.;

комплект запасных частей — пробойник (3шт.), боек (2шт.), пружина (2шт.);

Устройство прокола кабеля пиротехническое УПКП-130

Использование в энергетической промышленности высоковольтных кабелей большого диаметра (50-130 мм) породило необходимость в их обслуживании и ремонте. И соответственно, возникла потребность в устройстве, которое с абсолютной точностью определяло бы отсутствие напряжение на электрическом кабеле, находящемся под напряжением до 220 кВ. Проведение подобных подготовительных работ призвано исключить возможность поражения рабочего персонала электрическим током и возникновение аварий на линиях электропередач. Устройство прокола кабеля пиротехническое УПКП-130 как раз используется для индикации отсутствия напряжения на обследуемом кабеле перед началом проведения ремонтных работ. Отсутствие напряжения определяется путем прокола кабеля по диаметру и замыкания жилы на землю. Причем, конструкция устройства УПКП позволяет осуществлять пробой любого кабеля, независимо от его пространственного положения (коллектор, туннель, траншея, кабельный канал, подвальное помещение и т.п.). Доступ к электрическому кабелю может быть минимальным, главное чтобы расстояние между самими кабельными линиями было не менее 30 мм, а расстояние между их осями — не менее 300 мм. Принцип действия устройства УПКП-130 заключается в использовании энергии пороховых газов. Источником такой энергии выступают широко распространенные монтажные патроны МПУ-3. Сам выстрел производится при помощи дистанционного радиуправляемого устройства (или, пульта), которое оснащено приспособлением для срабатывания самого УПКП. После выстрела необходимо извлечь пробойник из кабеля для его последующего использования. Для этой цели в состав УПКП-130 входит экстрактор. Его конструкция настолько проста и надежна, что позволяет быстро и с минимальными усилиями извлечь пробойник.

ДИСТАНЦИОННЫЙ ПРОКОЛ КАБЕЛЯ РКГ-60

Предназначен для резки кабеля с алюминиевыми и медными жилами, в том числе бронированного, и многожильных проводов из тех же материалов, а также для проверки наличия или отсутствия напряжения в ремонтируемом кабеле до 10 кВ, путем его прокола по диаметру с замыканием жил всех фаз между собой и на землю.

Максимальное усилие резки, тс4

Максимальный перекусываемый диаметр, мм60

Номинальное напряжение кабельных линий электропередачи, не более, кВ10

Габаритные размеры (высота/ширина/длина), мм179х80х337

• Максимальный перекусываемый диаметр, мм:60

• Номинальное напряжение кабельных линий электропередачи, не более, кВ:10

• Габаритные размеры, мм:179х80х337

• Масса, кг, не более:7.1

Устройство прокола кабеля пиротехническое УПКП-200

предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.

Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

Действие УПКП-200 основано на использовании энергии пороховых газов. В качестве источников энергии применяются монтажные патроны МПУ-3 с энергией порохового заряда не менее 2720Дж. Прокол кабеля осуществляется за один выстрел.

Полная комплектация устройства УПКП:

1. силовая часть устройства УПКП-200 — 1шт.;

2. устройство дистанционного управления проколом кабеля УДУПК — 1шт.;

3. экстрактор — 1шт.;

4. штырь заземления — 3шт.;

5. извлекатель гильзы — 1шт.;

6. провод заземления — 1шт.;

7. перемычки провода заземления — 3шт.;

8. отвертка РН1 — 1шт.;

9. отвертка РН2 — 1шт.;

11. масленка — 1шт.;

12. ключ гаечный S=13 — 1шт.;

13. ключ гаечный S=19 — 1шт.;

14. ключ гаечный S=27 — 1шт.;

15. комплект запасных частей — пробойник (3шт.), боек (2шт.);

Источник
