Устройство для механического прокола кабеля умпк

— УМПК – устройство механического прокола кабеля.

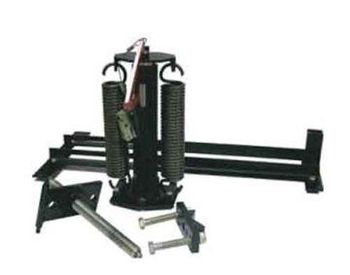

УМПК

Устройство механического прокола кабеля

цена: 39530 руб.**

Устройство механического прокола кабеля УМПК, предназначено, для обеспечения условий электрической безопасности при работе с высоковольтными до 10 кВ кабелями. С помощью устройства УМПК, осуществляют закорачивание (прокол) жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметрами от 25 до 70 мм. Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.

Основные технические данные устройства УМПК.

— Накопитель механической энергии – пружины суммарной энергоемкостью от 500 Дж, с минимальной безотказной наработкой не менее 105 циклов (ГОСТ 13764-86)

— Сечение пробиваемого кабеля — до 240 мм².

— Габаритные размеры — 530×230×230 мм.

— Масса УМПК, закрепляемого на кабеле — 12 кг.

— Масса комплекта УМПК – 29 кг.

Устройство и порядок применения — устройства механического прокола кабеля УМПК.

Установить пробойник 1 в соответствующее отверстие штока 5 и убедиться в том, что он зафиксирован. Убедиться в том, метка 60 мм шкалы глубины прокола 6 находиться на уровне нижнего края верхнего защитного кожуха 7. Снять с УМПК скобу 8 для крепления к кабелю отвернув гайки 9 с болтов 10 скобы. Отсоединить провод 11 заземления, вывернув болт 12, а затем снова завернуть его, обеспечивая крепление нижнего кожуха 13 к основанию УМПК. Свинтить рукоятку 14 для переноса УПМК. С рычага 15 снять удлинитель 16.
На место снятой скобы для крепления к кабелю уставить домкрат специальный (37,38,29,28,27), подтянув его к основанию 24 направляющей 25 болтами 26, пропущенными через трубчатые проставки 27, при этом необходимо следить за тем, чтобы упор 28 был установлен без перекосов и не повредил пробойник 1. Установить кронштейн 30 кверху на стапель 31 путем введения ползуна 32 в прорези 33 уголков стапеля. Освобожденную от рукоятки резьбовую часть штока 34 завести между пилонами 35 стапеля и вставить болт 36 в соответствующие отверстия штока и пилонов. Болт зафиксировать гайкой.

Воротком (не показан), вставленным в отверстие 37, вращать винт 38 домкрата, растягивая пружины до появления выреза 39 штока 5 в окне 40 направляющей 25. При этом стапель располагается на горизонтальной поверхности и, во избежание опрокидывания, его на этой поверхности необходимо закрепить.
Чеку 4 ввести в окно направляющей и вырез штока до упора и зафиксировать ее малой чекой 22, введя последнюю со стороны лепестка 23 в отверстия лепестка и чеки. На Рис.2 показано конечное положение чеки, а вырез штока показан и в начальном (левом) положении и конечном (правом).

Малая чека пломбируется. Освободить устройство УМПК от домкрата, навинтить рукоятку для переноса 14 и снять УМПК со стапеля. Присоединить клемму заземления 9 с помощью одного из болтов 12, которыми к основанию УМПК крепится нижний кожух 13.
На месте прокола кабеля проверить, что во время взвода и переноса УМПК не повреждены защитные кожухи 7 и 13, а видимый зазор между ними составляет 4-6 мм.
Штырь заземления (на рисунке не показан) погружается в землю. Скоба 8 заводится под кабель так, чтобы кабель оказался между призмами скобы, а болты 10 скобы прошли в отверстия основания УМПК. Завинчиванием гаек 9 осуществляется прижим основания УМПК к кабелю, гайки завинчивать до упора, полностью выбирая зазор между кабелем и основанием УМПК.
На рукоятку рычага 15 установить удлинитель 16, закрепив его двумя болтами. В отверстие на конце удлинителя вставить карабин 17 троса 18, второй карабин 19 на другом конце троса соединить с наконечником 20, предварительно навернутым на соответствующий конец изолирующей диэлектрической рукоятки 21 от указателя высокого напряжения марки УВН80-2М/1.
Снимается пломба и извлекается малая чека 22. Отойдя на необходимое расстояние рукояткой 21 натянуть трос 18 и несильным рывком воздействуя на удлинитель 16 рычага 15 выдернуть чеку 4 из гнезда в штоке, тем самым осуществив срабатывание УМПК.
Глубина прокола определяется меткой шкалы 6, находящейся на уровне нижнего края верхнего защитного кожуха 7. Она не должна быть меньше величины L = 0,66·d, где d – диаметр кабеля в мм; коэффициент 0,66 принят в качестве гаранта замыкания шин кабеля.

Источник

Устройство механического дистанционного прокола кабеля УМПК

Наведите на картинку для увеличения

Устройство механического прокола кабеля УМПК предназначено для обеспечения условий электрической безопасности при работе с высоковольтными (до 35 кВ) кабелями. С помощью УМПК осуществляют закорачивание жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметром до 65мм. Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.

Основные технические характеристики

Накопитель механической энергии – пружины суммарной энергоемкостью

от 500 Дж, с минимальной безотказной наработкой не менее 10 5 циклов (ГОСТ 13764-86)

Диаметр пробиваемого кабеля, мм до 65

в заряженном состоянии, мм 760×254×230

в разряженном состоянии, мм 563×254×230

Масса УМПК, закрепляемого на кабеле, кг 12

Комплектность

Приспособление механического прокола

Штырь заземления с гальванической связью

Ключ гаечный S-13

Ключ гаечный S-24

Указатель высокого напряжения УВН80

Комплект запасных частей:

* — поставляется по отдельной заявке

Сравнительная таблица технических характеристик устройств прокола кабеля

Наименование	УМПК	УДПК	УДПК-70	УДПК-90	УПКП-130	УПКП-200
Минимальный наружный диаметр кабеля, мм	25	25	50	50	50	50
Максимальный наружный диаметр кабеля, мм	65	65	70	90	130	200
Напряжение, кВ	0,4-10	0,4-35	0,4-220	0,4-220	0,4-220	0,4-220
Мощность, Дж	500	700-800	700-800; 2720	2720	2720	2720
Тип управления	ДУ ручное	ДУ ручное	ДУ электронное и ручное	ДУ электронное	ДУ электронное	ДУ электронное
Принцип дистанционного управления	диэлектрический шнур с ручкой	диэлектрический шнур с ручкой	радиоуправление, шнур с ручкой	радио-управление	радио-управление	радио-управление
Количество гарантированных проколов	1000	500	500	500	500	500
Источник энергии	пружины	монтажные патроны Д4 (красный), Д5 (черный)	монтажные патроны Д4 (красный), МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)	монтажные патроны МПУ-3 (желтый)
Габариты устройства, мм	760х254х230	70х138х383	70х140х315	75х200х500	75х200х500	75х250х600
Габариты футляра, мм	в заряженном состоянии — 760х254х230; в разряженном состоянии — 563x254x230	410х150х100	650х355х180	650х355х180	650х355х180	650х355х180
Масса, кг	12	8	25	25	27,4	28,8

• Безналичный расчет (для юр. лиц)
• Наличный расчет (при самовывозе)
• Онлайн-оплата на сайте:
  • Банковской картой:
  • Электронными деньгами:
  • В интернет-банкинге:

• Самовывоз со склада в г. Уфа
• ТК «Деловые линии»
• ТК «КИТ»
• ТК «ПЭК»
• ТК «ЖелДорЭкспедиция»

Доставка до терминала транспортной компании бесплатна.
Стоимость доставки зависит от тарифа транспортной компании, веса, габаритов груза, рассчитывается индивидуально.
Срок доставки зависит от удаленности населенного пункта.

На все изделия, представленные на сайте, действует гарантия качества. Гарантийный срок зависит от типа оборудования. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

Ваши действия при возникновении гарантийного случая:

1. организовать доставку неисправного прибора до нашего склада по адресу — 450076, РФ, г. Уфа, ул. Аксакова, 58/1, тел. (347) 225-00-52 доб. 126;
2. приложить сопроводительное письмо, в котором указать выявленные дефекты и неполадки в работе;

Источник

Устройство механического прокола кабеля УМПК

Гарантия производителя

Доставка по России

Артикул: s02150

Устройство механического прокола кабеля УМПК

Прибор предназначен для проверки отсутствия напряжения в ремонтируемом кабеле (от 0,4 до 10кВ) перед его разрезанием путем прокола его по диаметру и закорачивания всех жил с различной фазой между собой и в землю.

Область применения устройства:

Активно применяется при проведении ремонтных и реконструкционных работ, в строительной, энергетической, коммунальной и прочих отраслях

Отличительные особенности устройства УМПК:

• Легок в обслуживании и использовании
• Простая конструкция, портативность
• Позволяет совершать прокол силового кабеля любого типа, внешний диаметр которого от 25 до 70 мм, сечение — до 240 кв.мм
• Глубина прокола посредством данного устройства может составлять не менее 0,6 диаметра самого кабеля
• Суммарная энергия растянутых пружин, на которых основано действие устройства, составляет не менее 500 Дж

Комплект поставки

• Основание устройства
• Оснащенная изоляционной втулкой штанга
• Чека обыкновенная
• Чека малого размера, оснащенная пломбой
• Специальный домкрат, предназначенный для натягивания пружин
• Стапель
• Штырь и кабель для заземления
• Упаковка

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Устройство имеет сертификат соответствия системы добровольной сертификации ФГУП «Всероссийский научно-исследовательский институт метрологической службы», а также является лауреатом конкурса «Лучшие товары Башкортостана» и Всероссийского конкурса «Сто лучших товаров России».

Дополнительно

Мощный, высококлассный и эффективный прибор УМПК обеспечивает все условия для безопасной работы с высоковольтными электропроводами. Аппарат контролирует отсутствие напряжения на нужном кабеле (от 0,4 до 10 киловольт). Это позволяет обезопасить работников от ожогов, ударов, электрометаллизации кожи, от всевозможных повреждений током или электрической дугой перед разделением провода через прокол по области 6,5 см и замыканием всех концов между собой.

УМПК также даёт возможность осуществления работы с разнообразными силовыми кабелями с внешним диаметром: от 2,5 до 7 см, сечением до 240 мм 2 . Основы функционирования прибора очень просты и состоят в применении общей (объединенной) энергии деформированных пружин, которая численно равна 500 Дж с наименьшей исправной наработкой почти в 105 циклов. Что касается габаритов, прибор имеет различные размеры в следующих состояниях: во взведенном 760?254?230 мм, не во взведенном 563?254?230 мм, а масса составляет 12 кг. В стандартном комплекте предоставляется множество разнообразных дополнительных удобных инструментов, помогающих правильно установить и оперативно пользоваться устройством. Например, есть штырь заземления — это стержень, покрытый медью, который обеспечивает надежную фиксацию защитного аппарата. Штыри имеют высокий предел прочности на разрыв.

Такой инструмент подкупает простотой конструкции и надежностью. С ним поставленные задачи будут выполнены продуктивно во множестве сфер деятельности и при различных рабочих условиях. Многие, даже самые требовательные мастера, остановят свой выбор именно на УМПК уже после первой эксплуатации. Он обеспечит владельца всем необходимым для полноценной работы и позволит реализовать планируемые действия в наилучшем виде.

Технические характеристики

Накопитель механической энергии – пружины суммарной энергоемкостью от 500 Дж, с минимальной безотказной наработкой не менее 105 циклов (ГОСТ 13764-86)

Источник

УМПК — устройство механического прокола кабеля

Описание

Описание УМПК

Устройство механического прокола кабеля «УМПК» используется для гарантии безопасности при необходимости проведения работ с кабелями высоковольтной сети, величина напряжения которых может достигать 10 кВ. При помощи устройства производят такие действия, как короткое замыкание, замыкание на землю. «УМПК» широко используется при необходимости прокола кабелей, которые имеют диаметр до 65 мм.

Прибор отличается очень простой конструкцией, небольшими габаритами (портативностью), простотой эксплуатации и технического обслуживания.

Основные технические характеристики устройства механического прокола кабеля «УМПК»:

• в качестве накопителя механической энергии конструкция прибора предусматривает использование пружины, которая обладает суммарной энергоемкостью свыше 500 Дж;
• минимальная продолжительность наработки на отказ составляет более 1000 циклов;
• максимально допустимое поперечное сечение (диаметр) кабеля, подлежащего пробою – 65 мм;
• габариты – при нахождении устройства в заряженном состоянии – 760х254х230 мм, при нахождении устройства в незаряженном состоянии – 563х254х230 мм;
• вес в закрепленном на кабеле состоянии составляет 12 кг.

Комплектация данной модели представлена специальным приспособлением, обеспечивающим механический прокол, домкратом, стапелем, заземляющим штырем, имеющим гальваническую связь, заземляющим проводом, инструментами (гаечный ключ и отвертка), указателем высокого напряжения. Кроме того, в комплект поставки входит комплект запасных частей и документация. Изделие в целом и отдельные вспомогательные элементы поставляются в деревянном ящике.

Характеристики

Технические характеристики УМПК

1.	Накопитель механической энергии – пружины суммарной энергоемкостью от 500 Дж, с минимальной безотказной наработкой не менее 1000 циклов (ГОСТ 13764-86)
2.	Диаметр пробиваемого кабеля, мм	до 65
3.	Габаритные размеры, мм:
	в заряженном состоянии	760x254x230
	в разряженном состоянии	563x254x230
4.	Масса УМПК, закрепляемого на кабеле, кг	14
5.	Масса полного комплекта УМПК, кг	50

Комплектация

Комплект поставки УМПК

1. приспособление механического прокола — 1шт.;
2. домкрат — 1шт.;
3. стапель — 1шт.;
4. штырь заземления с гальванической связью — 1шт.;
5. провод заземления — 1шт.;
6. ящик — 1шт.;
7. ключ гаечный — 1шт.;
8. отвертка — 1шт.;
9. указатель высокого напряжения УВН80-2М/1 — 1шт.;
10. комплект запасных частей (пробойник) — 1шт.;
11. паспорт — 1шт.
