Установки для испытаний сшитого полиэтилена.

Доброе время суток, уважаемые друзья.

Сегодня вдогонку предыдущей статье поговорим об аппаратах высоковольтных испытательных, предназначенных для проведения испытаний емкостных объектов, в том числе кабелей с изоляцией жил из сшитого полиэтилена, самой низкой ценовой категории.

Эту нишу на территории РФ занимает оборудование производства ООО «Молния-Белгород» из семейства АВ-20-01; АВ-25-01; АВ-45-01; АВ-60-01; АВ-70-01.

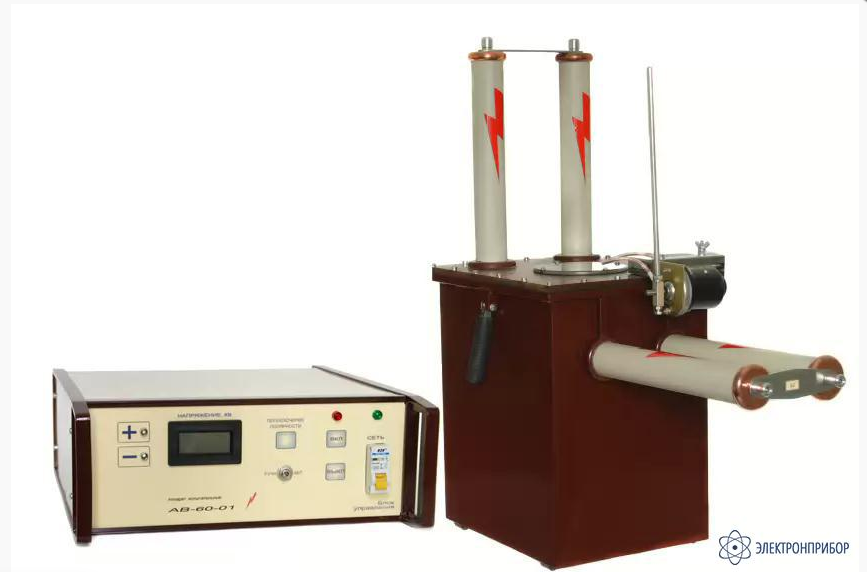

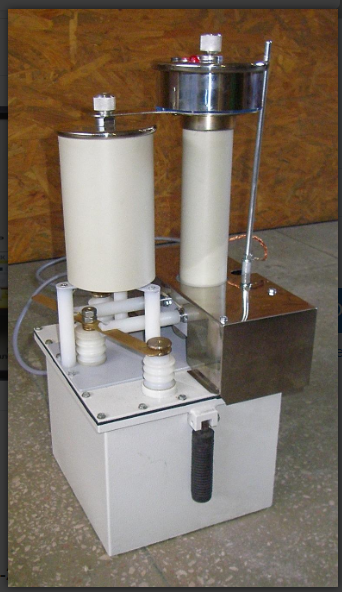

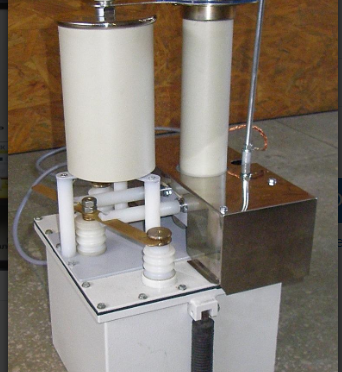

Остановимся на рассмотрении аппаратов АВ-20-01-Молния и АВ-60-01.

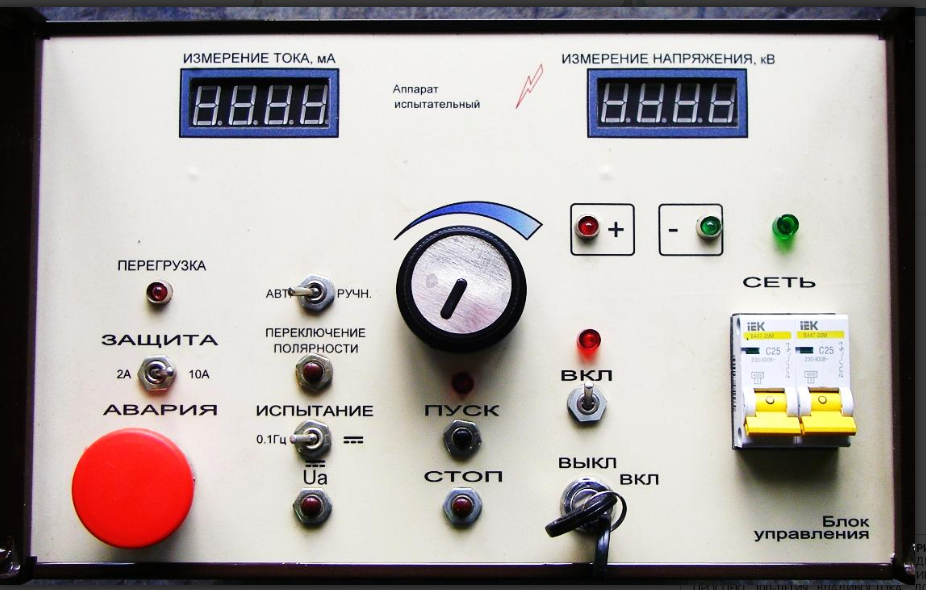

Блок управления к этой установки выглядит следующим образом:

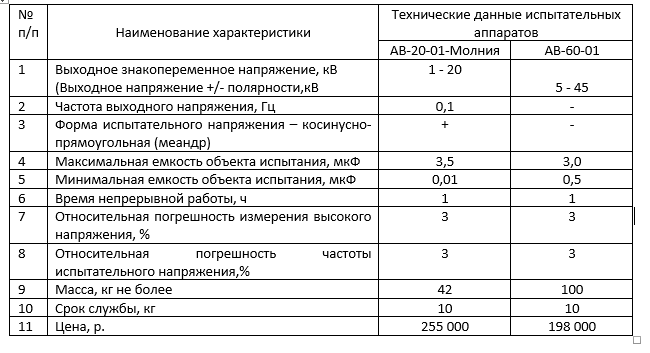

Далее в сравнительной таблице я приведу характеристики обоих аппаратов

Принципиальное отличие этих двух аппаратов заключается в том, что АВ-20-01 – это полноценная испытательная установка предназначенная для испытаний емкостных объектов (в частности кабелей из сшитого полиэтилена) повышенным напряжением частоты 0,1Гц, амплитудой до 20кВ, а так же для испытаний объектов постоянным (я бы написал выпрямленным) напряжением величиной до 20кВ, а АВ-60-01 – приставка к высоковольтным испытательным установкам типа АВ-50/70, АИД-70 и т.п. для получения испытательного напряжения на емкостных объектах частоты 0,1Гц.

Эту разницу легко заметить при сравнении упрощенных схем.

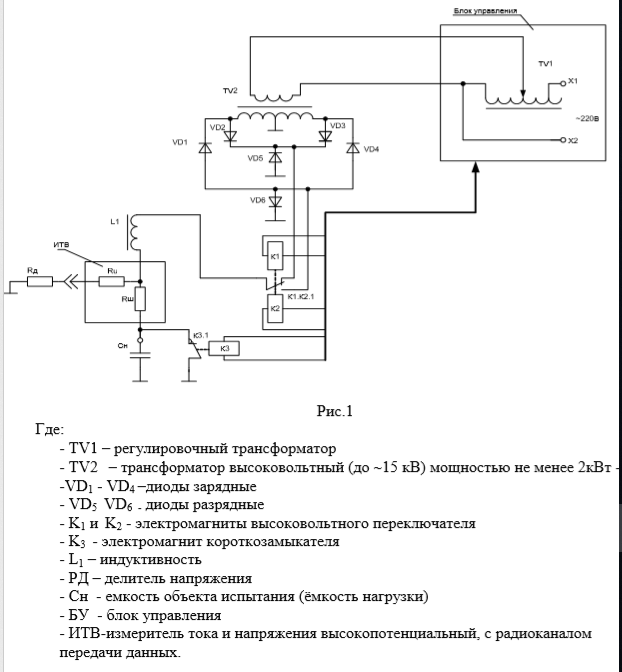

Схема аппарата АВ-20-01.

Схема аппарата АВ-60-01.

· ТV1 – регулировочный трансформатор дополнительного источника высокого напряжения (в комплект поставки не входит)

· ТV2 – трансформатор высоковольтный (до

50 кВ) мощностью не менее 2кВт (в комплект поставки не входит)

· V2 V1 –диоды зарядные

· V3 V4 — диоды разрядные

· K1 — электромагнит высоковольтного переключателя

· K2 — электромагнит короткозамыкателя

· D1 – делитель напряжения

· Сн — емкость объекта испытания

· БУ — блок управления

Работу схемы я опишу для АВ-60-01, т.к. практические отличия незначительны.

Рассмотрим работу изделия в ручном режиме.

Регулируемое с помощью трансформатора Т1 высокое напряжение переменного тока 50 Гц поступает на зарядные диоды V1 и V2. Коммутатор высоковольтный K1, как видно из рис.1, имеет два положения – «верхнее» и «нижнее». В «верхнем» положении — объект испытания заряжается через диод V1 положительной полярностью, а в «нижнем» – отрицательной полярностью.

Предположим, что переключатель находится в «верхнем» положении. Тогда объект испытания Сн заряжается через V1, L1 отрицательной полярностью.

Величина этого напряжения регистрируется с помощью делителя напряжения D1 (в составе блока высоковольтного БВ).

При «нижнем» положении коммутатора К1 объект испытания Сн разряжается через L1, K1.1 и разрядный диод V4. Индуктивность L1 подобрана так, что при емкости объекта испытания от 1,5 до 0,1 мкФ. разряд будет иметь колебательный характер с периодом колебаний в миллисекундном диапазоне. Таким образом, напряжение на объекте испытания при переключении высоковольтного коммутатора К скачком изменит свой знак. Из-за потерь на сопротивлении индуктивности L1 величина испытательного напряжения будет несколько ниже, чем при предыдущем положении переключателя К1. После закрывания диода V4 объект «дозарядится» до величины Uзар через диоды V2.

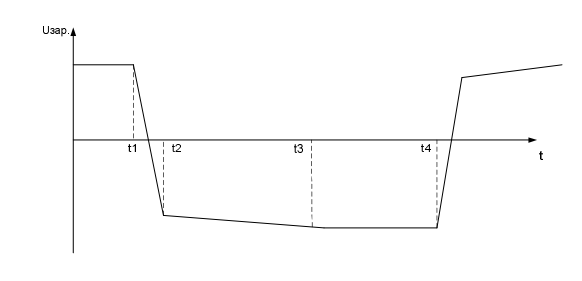

Осциллограмма напряжения на объекте испытания Сн показана на рис.2

О-t1 – испытание положительной полярностью t1- t2 — перезаряд Сн через L1 до «-U» за (5÷40 мs) t2- t3 — дозаряд Сн до «-Uзар» (1÷2с) t3 – t4 — испытание Сн напряжением «-Uзар»

Исходя из вышесказанного принцип работы обоих аппаратов один и тот же.

Все преимущества АВ-60-01 перед АВ-20-01 таким образом:

1. Более простое устройство
2. Возможность получения на выходе более высокого напряжения (до 45кВ).
3. Цена.

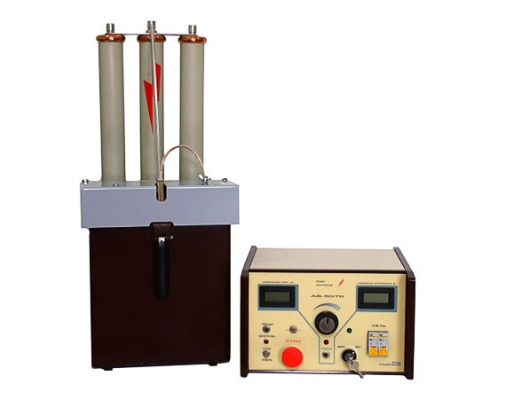

НО простота достигается отсутствием источника высокого напряжения, без которого АВ-60-01 работать не может. Поэтому для его работы требуется еще один аппарат типа АИД-70 или АВ-50/70. А это еще одно громоздкое и тяжелое (около 50 кг) устройство вот такого плана:

Конечно, если все оборудование смонтировано в одну передвижную лабораторию, то большого значения этот фактор не имеет, а если у вас именно отдельные аппараты, то один аппарат намного удобнее двух. К тому же АВ-20-01 может еще и испытывать оболочку кабеля выпрямленным напряжением и измерять ток утечки. Правда и тут есть нюанс передача результатов измерения в блок управления производится по радиоканалу. Подробно об этом можно прочитать руководстве по эксплуатации АВ-20-01.

Что касается второго плюса аппарата АВ-60-01, то он требуется лишь для испытаний кабеля на напряжение более 10кВ. Для испытаний кабеля на напряжение 6 и 10кВ по ГОСТ Р 55025-2012 требуется напряжение 10,5 и 18 кВ частотой 0,1Гц соответственно. То есть вполне хватает заявленных 20кВ для аппарата АВ-20-01.

Остается единственный плюс – цена. Впрочем, 55 000 р. — тоже деньги, и на них можно приобрести более необходимое оборудование.

В заключении скажу, что АВ-20-01 в отличии от АВ-60-01 зарегистрирован в Госреестре средств измерений под номером 67463-17. Срок поверки: раз в 2 года. На этом на сегодня закончу. Надеюсь статья была полезной

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Источник

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) повышенным напряжением сверхнизкой частоты (СНЧ / VLF) АИСТ СНЧ 36

Высоковольтная установка АИСТ СНЧ 36 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 36 кВ.

Высоковольтные установки для испытания диэлектриков серии АИСТ зарегистрированы в реестре государственной системы обеспечения единства измерений Республики Казахстан «11» августа 2017г. за №KZ.02.03.07891-2017/64708-16

• Производитель: ООО «БрисЭнерго», Москва
• Госреестр РФ 64708-16

• Поверка включена в стоимость
• Гарантия 12 месяцев

Высоковольтная установка АИСТ СНЧ 36 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 36 кВ.

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:
• испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
• испытания постоянным напряжением.

На видео показана синусоидальная форма выходного напряжения установок АИСТ СНЧ 30/36/60:

Технические характеристики высоковольтной установки для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) АИСТ СНЧ 36:

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает работу с параметрами:

• переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0.1Гц до 0.01Гц, и в диапазоне напряжения (амплитудное значение) от 2кВ до 36кВ;
• постоянное напряжение (амплитудное значение) в диапазоне от 2кВ до 36кВ;
• наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения — 15мА;
• Рекомендуемое испытательное напряжение сверхнизкой частоты:

Рекомендуемая длительность испытаний – 30 минут.
Для частот от 0.05 до 0.01Гц, рекомендуемая длительность испытаний — 1 час.
Емкость испытуемого кабеля при напряжении 34 кв и частоте 0.1 Гц 0.3 мкФ (примерно соответствует 1.0 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:

• режим проведения испытаний на переменном напряжении сверхнизкой частоты;
• ручной режим проведения испытаний на постоянном напряжении;
• автоматический режим проведения испытаний на постоянном напряжении;
• режим настройки параметров испытаний.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает настройку следующих параметров испытаний:

• амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 36 кВ, с шагом 1кВ;
• среднее значение тока отключения, в диапазоне от 1 до 15мА для постоянного тока, с шагом 1мА;
• время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1мин.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает индикацию:

• готовности установки к включению выходного испытательного напряжения;
• выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
• выбранного режима работы;
• заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
• включения выходного испытательного напряжения ;
• амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
• значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
• среднего значения выходного тока в мА, с помощью стрелочного прибора;
• среднего значения выходного тока в мА, с помощью цифрового индикатора.
• амплитудного значения тока кабеля в режиме СНЧ.

Масса высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36:

• пульт управления — 13 кг;
• блок высоковольтный — 43 кг.

Габаритные размеры составных частей высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 не более:

• пульта управления — 390 х 390 х 185 мм;
• блока высоковольтного — 460 x 360 x 750 мм.

Источник

Номинальное напряжение кабеля, кВ, (Фаза — фаза)	Амплитудное значение испытательного напряжения, кВ, (фаза — экран)
