Квартирная электропроводка
презентация к уроку по технологии (8 класс)

Скачать:

Вложение	Размер
kvartirnaya_elektroprovodka.ppt	1.74 МБ

Предварительный просмотр:

Подписи к слайдам:

Современная жизнь немыслима без применения электроэнергии

Источники электрического тока

Основные понятия: электротехника, электрическая цепь, электропровод и его виды, виды квартирной электропроводки.

Электротехника – наука о применении электрической энергии в практических целях, а также отрасль техники, осуществляющая применение электроэнергии в быту и экономике. Электрической цепью называют совокупность устройств, образующих путь для электротока (бывает простейшей и разветвленной ). Изображение электроцепи или отдельного электрического устройства с помощью условных графических обозначений называют принципиальной электрической схемой.

Виды проводов В основном для прокладки системы энергоснабжения используются провода, кабели и шнуры. Электропровод (провод) – одна или несколько голых или изолированных жил, которые в быту называются проволокой. Изоляция может представлять собой металлическую оболочку, обмотку или оплетку волокнистыми материалами (резина, поливинилхлорид, нейрит)

Виды электропроводки Электропроводка – это все кабели и провода, по которым осуществляется подвод и распределение электроэнергии в доме, а также детали крепления, защитные и поддерживающие конструкции. По расположению различают наружную и внутреннюю электропроводку. Наружная электропроводка – обеспечивает подвод электричества от воздушной линии к дому. В зависимости от расстояния до опоры, проводка производится изолированными или неизолированными проводами. А также может быть гибкой – из проводов, или жесткой – из шин. Внутренняя электропроводка – прокладывается внутри помещения. Для установки используются изолированные провода, шины, кабели и шнуры. В свою очередь бывает открытой и скрытой.

Скрытая электропроводка – проводится в бороздах под штукатуркой или вмонтирована в строительные конструкции при их изготовлении. Применяется в современном строительстве для жилых помещений, так как является наиболее безопасной для эксплуатации. Основной недостаток – затруднен доступ к проводам для подключения дополнительных токоприемников. Провода прокладываются в асбестоцементные трубы, гибкие металлические рукава, короба. Скрытая электропроводка может закладываться в стены, полы, фундамент и потолок. Последняя не отвечает требованиям пожарной безопасности, поэтому используется только в качестве временной. Открытая электропроводка – изолированные и неизолированные провода поддерживаются изоляторами на опорных конструкциях. Прокладывается по стенам, потолкам, фермам потолочных перекрытий. Устанавливается в садовых домиках или хозяйственных постройках. Удобна тем, что любой её участок легкодоступен для ремонта и подключения новых токоприемников, а монтаж производится достаточно быстро, так как нет необходимости в долблении стен и перегородок. Может быть стационарной, передвижной и переносной.

Комбинированная электропроводка – проводка прокладывается в кабель-каналах. Сочетает в себе доступность открытой и безопасность скрытой, а также считается более изящной и менее трудоемкой. Применяется в коридорах, подсобных помещениях. Является традиционным способом для прокладки компьютерных сетей, пожарной и охранной сигнализации.

Виды схем квартирной электропроводки 1 фазная ; 3 фазная

Цель мозгового штурма Описание основных целей Есть ли идеи по продуктам и услугам? Есть ли идеи по улучшению продукта? Есть ли идеи по названию продукта? Есть ли идеи по продвижению продукта? Есть ли предложения по технологии? Определите первоочередные требования и ограничения

Источник

26.05 технология 8 класс
презентация к уроку по технологии (8 класс)

Скачать:

Вложение	Размер
kvart._provodka.ppt	1.39 МБ

Предварительный просмотр:

Подписи к слайдам:

Тема урока: Квартирная электропроводка 8 класс Раздел « ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ »

Современная жизнь немыслима без применения электроэнергии

Источники электрического тока

Основные понятия: электротехника, электрическая цепь, электропровод и его виды, виды квартирной электропроводки.

Электротехника – наука о применении электрической энергии в практических целях, а также отрасль техники, осуществляющая применение электроэнергии в быту и экономике. Электрической цепью называют совокупность устройств, образующих путь для электротока (бывает простейшей и разветвленной ). Изображение электроцепи или отдельного электрического устройства с помощью условных графических обозначений называют принципиальной электрической схемой.

Виды проводов В основном для прокладки системы энергоснабжения используются провода, кабели и шнуры. Электропровод (провод) – одна или несколько голых или изолированных жил, которые в быту называются проволокой. Изоляция может представлять собой металлическую оболочку, обмотку или оплетку волокнистыми материалами (резина, поливинилхлорид, нейрит)

Виды электропроводки Электропроводка – это все кабели и провода, по которым осуществляется подвод и распределение электроэнергии в доме, а также детали крепления, защитные и поддерживающие конструкции. По расположению различают наружную и внутреннюю электропроводку. Наружная электропроводка – обеспечивает подвод электричества от воздушной линии к дому. В зависимости от расстояния до опоры, проводка производится изолированными или неизолированными проводами. А также может быть гибкой – из проводов, или жесткой – из шин. Внутренняя электропроводка – прокладывается внутри помещения. Для установки используются изолированные провода, шины, кабели и шнуры. В свою очередь бывает открытой и скрытой.

Скрытая электропроводка – проводится в бороздах под штукатуркой или вмонтирована в строительные конструкции при их изготовлении. Применяется в современном строительстве для жилых помещений, так как является наиболее безопасной для эксплуатации. Основной недостаток – затруднен доступ к проводам для подключения дополнительных токоприемников. Провода прокладываются в асбестоцементные трубы, гибкие металлические рукава, короба. Скрытая электропроводка может закладываться в стены, полы, фундамент и потолок. Последняя не отвечает требованиям пожарной безопасности, поэтому используется только в качестве временной. Открытая электропроводка – изолированные и неизолированные провода поддерживаются изоляторами на опорных конструкциях. Прокладывается по стенам, потолкам, фермам потолочных перекрытий. Устанавливается в садовых домиках или хозяйственных постройках. Удобна тем, что любой её участок легкодоступен для ремонта и подключения новых токоприемников, а монтаж производится достаточно быстро, так как нет необходимости в долблении стен и перегородок. Может быть стационарной, передвижной и переносной.

Комбинированная электропроводка – проводка прокладывается в кабель-каналах. Сочетает в себе доступность открытой и безопасность скрытой, а также считается более изящной и менее трудоемкой. Применяется в коридорах, подсобных помещениях. Является традиционным способом для прокладки компьютерных сетей, пожарной и охранной сигнализации.

1 фазная ; 3 фазная Виды схем квартирной электропроводки

Цель мозгового штурма Описание основных целей Есть ли идеи по продуктам и услугам? Есть ли идеи по улучшению продукта? Есть ли идеи по названию продукта? Есть ли идеи по продвижению продукта? Есть ли предложения по технологии? Определите первоочередные требования и ограничения

Источник

Презентация по технологии «Квартирная электропроводка»

Обращаем Ваше внимание, что в соответствии с Федеральным законом N 273-ФЗ «Об образовании в Российской Федерации» в организациях, осуществляющих образовательную деятельность, организовывается обучение и воспитание обучающихся с ОВЗ как совместно с другими обучающимися, так и в отдельных классах или группах.

Описание презентации по отдельным слайдам:

Тема урока: Квартирная электропроводка 8 класс Раздел «ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ »

Современная жизнь немыслима без применения электроэнергии

Источники электрического тока

Основные понятия: электротехника, электрическая цепь, электропровод и его виды, виды квартирной электропроводки.

Электротехника – наука о применении электрической энергии в практических целях, а также отрасль техники, осуществляющая применение электроэнергии в быту и экономике. Электрической цепью называют совокупность устройств, образующих путь для электротока (бывает простейшей и разветвленной). Изображение электроцепи или отдельного электрического устройства с помощью условных графических обозначений называют принципиальной электрической схемой.

Виды проводов В основном для прокладки системы энергоснабжения используются провода, кабели и шнуры. Электропровод (провод) – одна или несколько голых или изолированных жил, которые в быту называются проволокой. Изоляция может представлять собой металлическую оболочку, обмотку или оплетку волокнистыми материалами (резина, поливинилхлорид, нейрит)

Виды электропроводки Электропроводка – это все кабели и провода, по которым осуществляется подвод и распределение электроэнергии в доме, а также детали крепления, защитные и поддерживающие конструкции. По расположению различают наружную и внутреннюю электропроводку. Наружная электропроводка – обеспечивает подвод электричества от воздушной линии к дому. В зависимости от расстояния до опоры, проводка производится изолированными или неизолированными проводами. А также может быть гибкой – из проводов, или жесткой – из шин. Внутренняя электропроводка– прокладывается внутри помещения. Для установки используются изолированные провода, шины, кабели и шнуры. В свою очередь бывает открытой и скрытой.

Скрытая электропроводка – проводится в бороздах под штукатуркой или вмонтирована в строительные конструкции при их изготовлении. Применяется в современном строительстве для жилых помещений, так как является наиболее безопасной для эксплуатации. Основной недостаток – затруднен доступ к проводам для подключения дополнительных токоприемников. Провода прокладываются в асбестоцементные трубы, гибкие металлические рукава, короба. Скрытая электропроводка может закладываться в стены, полы, фундамент и потолок. Последняя не отвечает требованиям пожарной безопасности, поэтому используется только в качестве временной. Открытая электропроводка – изолированные и неизолированные провода поддерживаются изоляторами на опорных конструкциях. Прокладывается по стенам, потолкам, фермам потолочных перекрытий. Устанавливается в садовых домиках или хозяйственных постройках. Удобна тем, что любой её участок легкодоступен для ремонта и подключения новых токоприемников, а монтаж производится достаточно быстро, так как нет необходимости в долблении стен и перегородок. Может быть стационарной, передвижной и переносной.

Комбинированная электропроводка – проводка прокладывается в кабель-каналах. Сочетает в себе доступность открытой и безопасность скрытой, а также считается более изящной и менее трудоемкой. Применяется в коридорах, подсобных помещениях. Является традиционным способом для прокладки компьютерных сетей, пожарной и охранной сигнализации.

1 фазная; 3 фазная Виды схем квартирной электропроводки

Цель мозгового штурма Описание основных целей Есть ли идеи по продуктам и услугам? Есть ли идеи по улучшению продукта? Есть ли идеи по названию продукта? Есть ли идеи по продвижению продукта? Есть ли предложения по технологии? Определите первоочередные требования и ограничения

Источник

Презентация к уроку технологии по теме: «Электрическая цепь. Квартирная электропроводка», 8 класс

Виды эектрических цепей для квартирной электропроводки, способы и принципы работы.

Просмотр содержимого документа
«Презентация к уроку технологии по теме: «Электрическая цепь. Квартирная электропроводка», 8 класс»

Электрические цепи Квартирная электропроводка

Автор: Суртаева Виктория Ивановна, учитель ИЗО и технологии

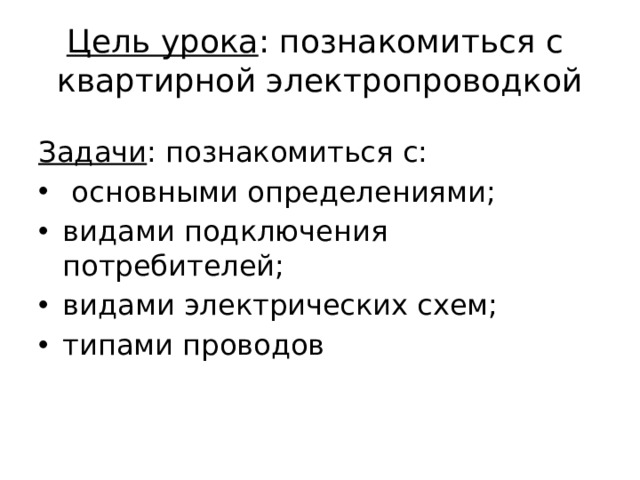

Цель урока : познакомиться с квартирной электропроводкой

Задачи : познакомиться с:

• основными определениями;
• видами подключения потребителей;
• видами электрических схем;
• типами проводов

Электрическая схема квартирной электропроводки

SF – автоматический выключатель

HA – электрический звонок

SA – обычный выключатель

EL – лампы накаливания и люминесцентные лампы

Параллельное и последовательное соединение электроприборов

Все потребители подключаются к электросети параллельно . При таком подключении выход из стоя или отключение одного из приборов не повлечёт за собой «обесточивание» остальных.

При последовательном соединении потребителей обрыв цепи вызовет отключение всех электроприборов.

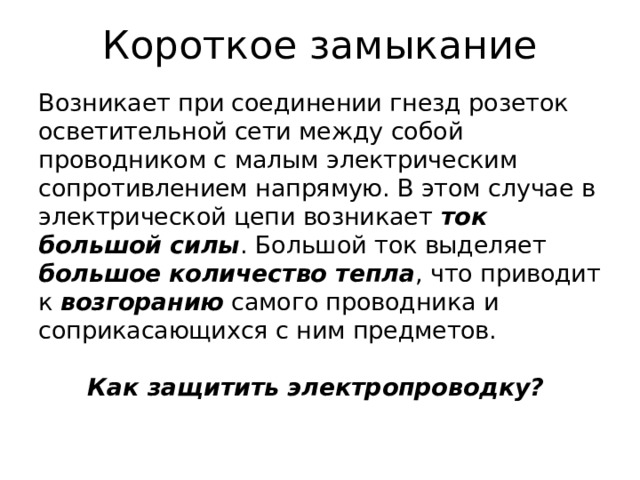

Возникает при соединении гнезд розеток осветительной сети между собой проводником с малым электрическим сопротивлением напрямую. В этом случае в электрической цепи возникает ток большой силы . Большой ток выделяет большое количество тепла , что приводит к возгоранию самого проводника и соприкасающихся с ним предметов.

Как защитить электропроводку?

Автоматические выключатели и плавкие предохранители

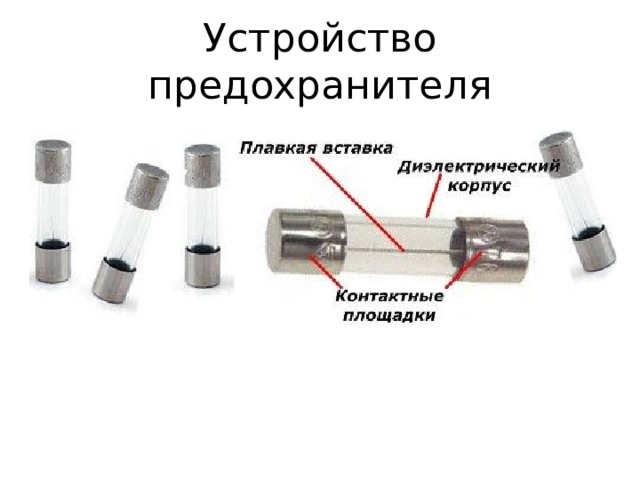

Предохранитель с плавкой вставкой

• Принципиальные – на них отображают электрические связи всех элементов электрической цепи без указания места расположения элементов в реальной электроустановке.
• Монтажные – рабочий чертеж или эскиз, на котором указано, каким образом все элементы электрической цепи электроустановки соединены между собой и как они располагаются относительно друг друга на монтажной плате, монтажном щите. Такие схемы используются для квартирной электропроводки.

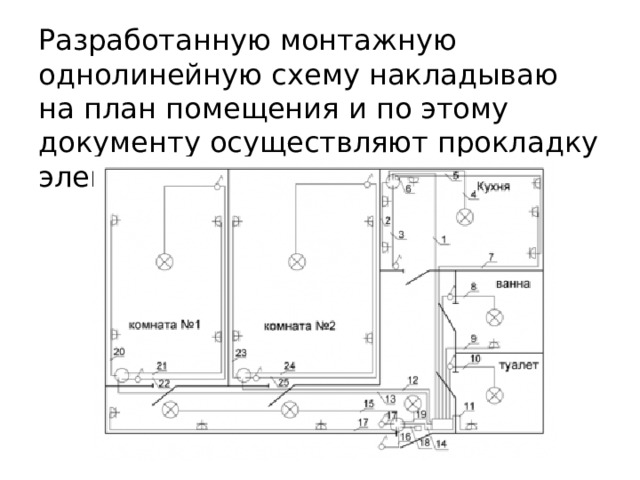

Разработанную монтажную однолинейную схему накладываю на план помещения и по этому документу осуществляют прокладку электропроводки.

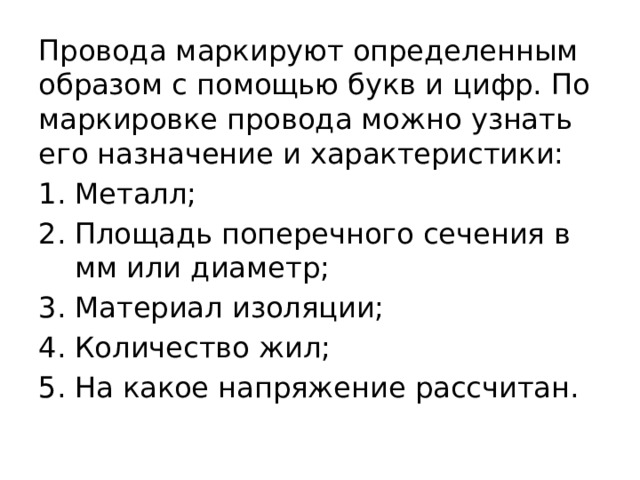

Провода маркируют определенным образом с помощью букв и цифр. По маркировке провода можно узнать его назначение и характеристики:

• Металл;
• Площадь поперечного сечения в мм или диаметр;
• Материал изоляции;
• Количество жил;
• На какое напряжение рассчитан.

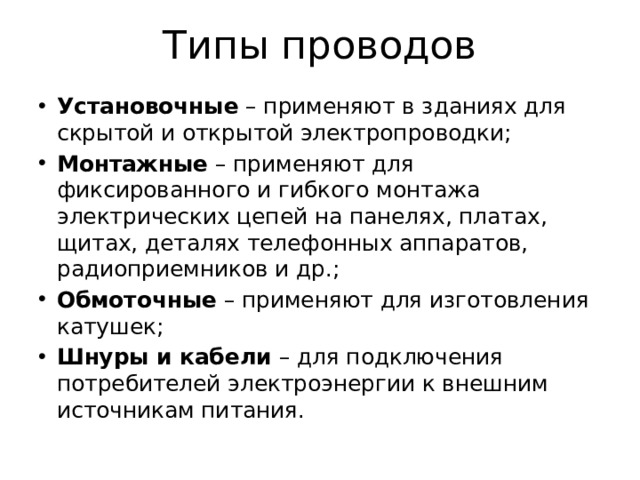

• Установочные – применяют в зданиях для скрытой и открытой электропроводки;
• Монтажные – применяют для фиксированного и гибкого монтажа электрических цепей на панелях, платах, щитах, деталях телефонных аппаратов, радиоприемников и др.;
• Обмоточные – применяют для изготовления катушек;
• Шнуры и кабели – для подключения потребителей электроэнергии к внешним источникам питания.
