Ттх кабеля п 296

Кабель П-296

Область применения кабеля П-296

Кабель П-296 относится к группе марок, которые предназначены для функционирования систем связи, работающих в полевых условиях. Основной сферой его применения является создание кабельных полевых линий, каналообразующая аппаратура которых функционирует на принципах частотного разделения связных каналов, имеющих ёмкость 6, 12, 24, 60 тональных частот при скорости передачи на уровне 480 и 2048 кбит/с.

Расшифровка маркирования П-296:

• П — полевые кабели связи
• 296 — номер разработки

Конструкция кабеля П-296

1. Гибкий внутренний проводник скручен из 7 медных проволок
2. Скрутка — 1 проволока в центре + 6 в повиве
3. Изоляция выполнена из ПЭТ
4. Экран поверх сердечника — повив из 90 медных проволок
5. Каркасная двухповивная обмотка из 36 лужёных стальных или оцинкованных проволок выполняет функцию грузонесущего элемента и впрессована в наружную оболочку
6. Внешний шланг-оболочка изготовлена из ПВХ-пластиката

Технические характеристики кабеля П-296

Рабочая температура окружающей среды, °С	от -40 до +55
Растяжение	до 1.3 кН (130 кгс)
Электросопротивление	135 Ом*км
Электросопротивление изоляции	10000 МОм*км.
Омическая асимметрия пары	2.5 Ом*км.
Паспортная наработка	50000 часов

В нашей компании в Москве можно купить кабель П-296, изготовленный на основе 7-ми скрученных между собой медных проволок с диаметром 0,35 мм. Индивидуальная изоляция выполняется светостабилизированным полиэтиленом с последующим заполнением расстояния между жилами. Сверху идет экранирование для защиты от внешних помех, а затем идет каркасная обмотка из стальных проволок, закрываемая оболочкой из поливинилхлоридного пластиката. Строительная длина изделия составляет 500 метров.

Минимальный период эксплуатации кабеля П-296 составляет 15 лет.

Источник

Ттх кабеля п 296

КАБЕЛЬ П-296

КАБЕЛЬ П-296 Боевое применение:
Полевой кабель дальней связи П-296 (П-296М) предназначен для развертывания:

• полевых кабельных линий с использованием каналообразующей аппаратуры с
• частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты;
• полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.

Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0.35 мм. Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве). Такая конструкция ТПЖ называется «литца», что обеспечивает ей большую гибкость и механическую прочность при многократных изгибах. ТПЖ изолирована полиэтиленом. Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя. Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары). Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника). Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм. В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана. Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны) и защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг). Строительные длины кабеля на концах армируются соединительными полумуфтами, позволяющими быстро и надежно соединять строительные длины в процессе прокладки кабеля.

Источник

Кабель П-296 в Москве

Условия продажи и поставки кабеля П-296

Купить кабель П-296 могут физические и юридические лица по безналичному расчету. Отгрузка купленной продукции производится в течение одного — двух дней с момента поступления оплаты на счет нашей компании.

Расшифровка провода П-296:
П — Кабели связи полевые абонентские
296 — Номер разработки

Элементы конструкции провода П-296:
1. Гибкая токопроводящая жила — скручена из 7 медных проволок, каждая диаметром 0.35 мм.
Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве).
2. Изоляция — полиэтилен.
Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя. Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары). Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары.
3. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника).
4. Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм.
В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана.
5. Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны).
6. Защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг).

Область применения провода П-296:
провода П-296 предназначены для:
— развертывания полевых кабельных линий с использованием каналообразующей аппаратуры с частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты;
— полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.

Условия эксплуатации и монтажа провода П-296:
Температура эксплуатации от минус 40 до плюс 55 0 С.
Относительная влажность до 100% при температуре 35 0 С.
В статическом состоянии до минус 60 0 С и допускаются кратковременный нагрев до плюс 70 0 С (не более 10ч за срок службы).
При помещении кабеля в воду коэффициент затухания служебных пар увеличивается на 10%.
Выдерживают растяжение — до 1,3 кН (130 кгс).
Электрическое сопротивление 1 км – 135 Ом.
Омическая асимметрия пары 1 км – 2,5 Ом.
Электрическое сопротивление изоляции 1 км — 10000 МОм.
Наработка кабеля — 50000 ч.
Срок эксплуатации провода П-296 не менее 15 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Источник

Провод П-296 — цены, наличие, свой склад

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

1. 1. Оплата картой на сайте (для физлиц).
2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

1. 1. Самовывоз из нашего офиса.
2. 2. Доставка нашим транспортом.
3. 3. Доставка курьерской службой.
4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Расшифровка провода П-296:
П — Кабели связи полевые абонентские
296 — Номер разработки

Элементы конструкции провода П-296:
1. Гибкая токопроводящая жила — скручена из 7 медных проволок, каждая диаметром 0.35 мм.
Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве).
2. Изоляция — полиэтилен.
Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя. Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары). Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары.
3. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника).
4. Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм.
В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана.
5. Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны).
6. Защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг).

Область применения провода П-296:
провода П-296 предназначены для:
— развертывания полевых кабельных линий с использованием каналообразующей аппаратуры с частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты;
— полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.

Условия эксплуатации и монтажа провода П-296:
Температура эксплуатации от минус 40 до плюс 55 0 С.
Относительная влажность до 100% при температуре 35 0 С.
В статическом состоянии до минус 60 0 С и допускаются кратковременный нагрев до плюс 70 0 С (не более 10ч за срок службы).
При помещении кабеля в воду коэффициент затухания служебных пар увеличивается на 10%.
Выдерживают растяжение — до 1,3 кН (130 кгс).
Электрическое сопротивление 1 км – 135 Ом.
Омическая асимметрия пары 1 км – 2,5 Ом.
Электрическое сопротивление изоляции 1 км — 10000 МОм.
Наработка кабеля — 50000 ч.
Срок эксплуатации провода П-296 не менее 15 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Источник

Ттх кабеля п 296

Кабель П-296 предназначен для постройки и использования в полевых условиях линий связи, с частотой до 2048 кГц. П-296 состоит из 4 токопроводящих жил, каждая жила состоит из 7 медных проволок. 1-ая идет по центру, другие 6 в повиве (обматывая первую). В центре между токопроводящими жилами располагается полиэтиленовый заполнитель. Скрученная четверка ТПЖ опрессованна полиэтиленом до круглой формы. Сердцевина, в свою очередь, находится под экраном из 90 медных проволок диметром 0,23 мм, который покрывает каркас из луженых 36 стальных проволок диаметром 0,25 мм. Поливинилхлоридный пластикат образует защитный шланг поверх всей конструкции. Изделие намотано на специальный металлический барабан и закрыто защитным кожухом. Масса одной катушки с кабелем не более 118 кг (для строительной длины 500 м). Разрыв кабеля возможен при усилие от 250 килограмм.

Допускается прокладка П-296 в землю или его выемка с помощью средств механизации при температуре не ниже -5 °С, по поверхности грунта диапазон прокладки увеличивается с -40 °С до 55 °С. В статическом положении использовать кабель можно до температуры -60 °С. Растягивающие усилие не должно превышать 100 кг. При динамической нагрузке, т.е. многократном и резком усилении, до 80 кг. Вращение барабана при монтаже или демонтаже кабеля не должно превышать 400 оборотов в минуту. Барабан можно сбрасывать на грунт с высоты 1,2 метра на обе щеки (при отсутствие твёрдых покрытий). Хранение катушек осуществляется щеками плашмя, при этом отделение с полумуфтами располагается сверху. Данный вид провода можно укладывать в грунт на долгое время до глубины 1,5 метра или подвешивать на искусственных или естественных опорах. В исключительных случаях возможна прокладка под водой на глубине до 10 м на короткий промежуток времени.

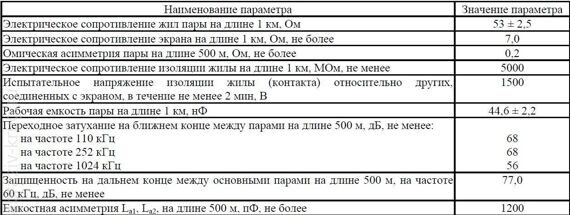

Характеристика кабеля П-296

Ресурс кабеля при монтаже и демонтаже кабелеукладчиком 20 циклов. Срок службы изделия 12 лет и соответствует ТУ 16-505.293-81, действующее на территории РФ до 2004. Изготовителем является Амуркабель.

Цена указана при поставке кабеля П-296 от 100 км!

Источник
