Центрирующие прибор ударная розетка
4. УДАРНАЯ РОЗЕТКА И ЦЕНТРИРУЮЩИЙ ПРИБОР АВТОСЦЕПКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Ударная розетка (фиг. 71) предназначена для укрепления буферного бруса рамы вагона и для воспринятая в некоторых случаях части удара непосредственно от головы автосцепки помимо поглощающего аппарата.
При номинальных размерах автосцепного устройства удар, полностью сжимающий поглощающий аппарат, обычно передаётся раме вагона только через задние упорные угольники, а между упором головы автосцепки и розеткой при этом остаётся зазор, равный 5 мм.
Но в результате допущенных в литье отклонений от номинальных размеров а также износа и смятия хвостовика автосцепки удар головы в розетку может произойти одновременно с закрытием аппарата или даже немного раньше. В этих случаях удар передаётся раме и через упорные угольники и через розетку.
Для постановки автосцепки на подвижной состав в середине буферного бруса делается вырез, через который проходит хвостовик автосцепки. Размеры выреза выбраны с учётом всех необходимых в эксплуатации перемещений хвостовика автосцепки. Этот вырез 165 х 240 мм ослабляет буферный брус, что требует его укрепления. Укрепление достигается постановкой ударной розетки, привалочная плита 1 которой приклёпывается к буферному
брусу шестью заклёпками диаметром 22 мм. Для предупреждения смещения розетки она, кроме того, приваривается к буферному брусу горизонтальными швами длиной по 300 мм вверху и внизу привалочной плиты.
Верхняя часть розетки представляет собой выступающий вперёд упор 2, воспринимающий жёсткие удары помимо поглощающего аппарата.
Фиг. 71. Ударная розетка с центрирующим прибором
В случае отрыва или смещения задних упорных угольников или разрушения поглощающего аппарата ударная розетка предохраняет подвижной состав от телескопирования тем, что головы автосцепок, зажатые между упорами розеток, препятствуют смещению вагонов относительно друг друга в вертикальной плоскости.
Центрирующий прибор ударной розетки состоит из двух маятниковых подвесок 3 и центрирующей балочки 4. Балочка, на которую опирается хвостовик автосцепки, с помощью маятниковых подвесок подвешивается к верхней части ударной розетки.
Этот прибор предназначен „для возвращения отклонённой автосцепки в среднее положение (к продольной оси вагона).
Принцип действия центрирующего прибора заключается в следующем. В случае отклонения в сторону от среднего положения автосцепка вместе с центрирующей балочкой несколько поднимается вверх за счёт отклонения маятниковых подвесок.
Когда действие отклоняющей силы прекращается, автосцепка вместе с балочкой под действием собственного веса возвращается в нижнее положение, т. е. снова располагается по продольной оси вагона.
Центрирующая балочка представляет собой стальную отливку с площадкой в средней части для хвостовика автосцепки и боковыми приливами для навешивания на головки маятниковых подвесок. С одной стороны балочки расположен широкий крюкообразный выступ 5, зацепляющийся за нижнюю кромку проёма в ударной розетке. Благодаря этому балочка не перемещается вместе с автосцепкой по продольной оси вагона и поэтому не изгибает маятниковые подвески.
Средняя опорная площадка балочки ограничена с боков выступами высотой по 40 мм. При такой высоте выступа хвостовик автосцепки не может попасть на его верх в тех случаях, когда автосцепка, связанная трением со смежной сцепленной автосцепкой, поднимается над опорной частью балочки в кривых участках пути. В центрирующей балочке старой конструкции (образца 1935 г.) высота выступов была равна 22 мм, что приводило иногда к попаданию хвостовика на верх выступа, упору его в потолок розетки и обрывам маятниковых подвесок при смещении автосцепки в сторону.
Заскакивание хвостовика автосцепки на короткий выступ балочки происходило также при сцеплении винтовой стяжки за ухо автосцепки.
Учитывая это, балочки старой конструкции с короткими выступами исправляются при ремонте подвижного состава путём наплавки выступов до высоты 4-0 мм.
Маятниковые подвески представляют собой’ стальные кованые стержни, имеющие по концам прямоугольные головки.
Для увеличения возвращающего действия центрирующего прибора опорные поверхности головок маятниковых подвесок сделаны не цилиндрическими, а плоскими. Поверхности опор для маятниковых подвесок в корпусе розетки и в приливах балочки также плоские. При такой конструкции центрирующего прибора небольшое отклонение автосцепки от своего среднего положения вызывает возвращающее усилие, достаточное для установки её по продольной оси вагона.
Фиг. 72. Паровозная розетка с пружинным центрирующим прибором
Для установки автосцепки на переднем буферном брусе паровоза применяется специальное автосцепное устройство, так как отсутствие свободного места в раме не позволяет разместить поглощающий аппарат. В связи с этим паровозы оборудуются специальной укороченной автосцепкой, укрепляемой непосредственно в паровозной розетке.
Паровозная розетка (фиг. 72) представляет собой стальную отливку, которая прикрепляется к буферному брусу четырьмя специальными болтами с корончатыми гайками и шплинтами.
Эта розетка имеет в средней части углубление для размещения и поворота в горизонтальной плоскости хвостовика автосцепки. По бокам розетки расположены два гнезда для пружин и стаканов центрирующего прибора.
В розетке имеются отверстия для вертикального валика, с помощью которого паровозная автосцепка соединяется с розеткой.
Валик закрепляется в розетке шплинтом снизу. Нижняя часть розетки впереди заканчивается козырьком, на который опирается прилив паровозной автосцепки. Для усиления козырька последний соединён с привалочной плитой розетки двумя рёбрами, в которых сделаны отверстия для удобства постановки шплинта в валик.
Гнёзда для пружин и стаканов центрирующего прибора имеют боковые вырезы, через которые приливы на хвостовике автосцепки могут воздействовать на центрирующий прибор при отклонениях автосцепки в стороны.
Наибольший поворот в горизонтальной плоскости продольной оси автосцепки от оси паровоза, допускаемый розеткой, равен 25°.
В результате отсутствия поглощающего аппарата все растягивающие и сжимающие усилия, а также удары и рывки передаются от автосцепки через валик и розетку на буферный брус паровоза без смягчения. Ввиду непосредственного воспринятая розеткой частых рывков и растягивающих усилий необходимо следить за одинаковой затяжкой всех четырёх болтов, крепящих розетку. При неравномерно затянутых гайках сильно затянутые болты перегружаются и обрываются.
После затяжки болтов через прорези корончатых гаек ставятся шплинты, концы которых разводятся.
В последней конструкции паровозной розетки валик закрепляется не шплинтом, а постановкой болта сверху над головкой валика. В этом случае болт проходит через отверстия в вертикальных рёбрах розетки и закрепляется гайкой.
Для предупреждения поворота валика в розетке на его головке сделаны срезы, которые входят в соответствующий паз в верхней части розетки.
Источник
Архитектоника грузовых вагонов
Описание особенностей конструкций грузовых вагонов бывшего СССР, России и Украины
воскресенье, 20 января 2008 г.
Ударно-центрирующий прибор
Схема ударно-центрирующего прибора приведена на рис. 3.11.

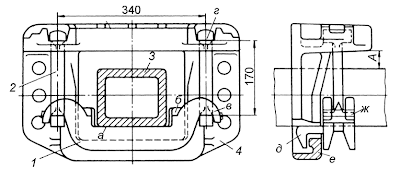

Рис. 3.11. Центрирующий прибор стандартного типа:
1 — центрирующая балочка; 2 — маятниковая подвеска; 3 — хвостовик автосцепки; 4 — ударная розетка
Ударно-центрирующий прибор четырехосного грузового вагона (рис. 3.11) состоит из: ударной розетки, прикрепленной к концевой балке рамы вагона; двух маятниковых подвесок, опирающихся на розетку; центрирующей балки (балочки), подвешенной на маятниковые подвески и поддерживающей корпус автосцепки.
При боковом отклонении (действии силы) корпус автосцепки вместе с центрирующей балочкой и маятниковыми подвесками отклоняясь, несколько поднимается вверх, а по прекращении действия боковой силы, под действием собственного веса, они возвращаются в исходное нижнее (центральное) положение.
Следовательно, корпус автосцепки, расположенный на центрирующей балочке, подвешенной на маятниковых подвесках, как в «люльке» раскачивается в поперечной плоскости, обеспечивая центрирование и проход кривых участков пути.
При продольных ударах и в режиме тяги хвостовик головки автосцепки скользит по упорной поверхности центрирующей балочки, а при чрезмерных ударах, упор головы автосцепки ударяется в ударную розетку, передавая часть энергии удара прямо на раму вагона.
Такая передача нагрузок предусмотрена для того, чтобы при чрезмерных ударах в автосцепку не повреждалось упряжное устройство и поглощающий аппарат.
На рис. 3.12 приведена схема центрирующего прибора тоже с маятниковыми подвесками (болтами), но с подпружиненной опорной поверхностью центрирующей балочки.
Рис. 3.12. Центрирующий прибор маятникового типа с подпружиненной опорой для автосцепки
Такая конструкция прибора должна предотвращать частые обрывы маятниковых подвесок, возникающие при сильном соударении вагонов после роспуска их с сортировочных горок.
Центрирующий прибор состоит из маятниковых подвесок 4, центрирующей балочки 6, в средней части которой находятся цилиндрические карманы для размещения пружин 1 и 7. На пружины сверху, устанавливается опора 2, несущий хвостовик 3 автосцепки. Центрирующая балочка имеет направляющие выступы, которые входят в соответствующие углубления опоры. Стяжные болты 5 предназначены для предварительной затяжки пружин усилием около 10 кН. При отклонении автосцепки вниз, например во время прохождения горба сортировочной горки, хвостовик давит на опору и сжимает пружины 1 и 7, отчего нагрузка на маятниковые подвески существенно снижается.
Центрирующие балочки со стяжными болтами, вследствие случаев их обрыва, в настоящее время не выпускаются.
Испытываются балочки со специальными закладными планками (рис. 3.13).
Рис. 3.13. Центрирующий прибор маятникового типа с подпружиненной опорой для автосцепки с закладной планкой
Для сборки такой балочки вначале устанавливаются пружины 4 в проемы основания 5 балочки, затем на пружины ставят закладную планку 2, с помощью которой сжимаются пружины, а в направляющие балочки ставят плиту 3. После снятия нагрузки пружины прижимают плиту 3 к упорам 1 балочки, обеспечивая их предварительную затяжку.
Источник
Ударная розетка и центрирующий прибор
Ударная розетка (фиг. 71) предназначена для укрепления буферного бруса рамы вагона и для воспринятая в некоторых случаях части удара непосредственно от головы автосцепки помимо поглощающего аппарата.
При номинальных размерах автосцепного устройства удар, полностью сжимающий поглощающий аппарат, обычно передаётся раме вагона только через задние упорные угольники, а между упором головы автосцепки и розеткой при этом остаётся зазор, равный 5 мм.
Фиг. 71. Ударная розетка с центрирующим прибором
Но в результате допущенных в литье отклонений от номинальных размеров а также износа и смятия хвостовика автосцепки удар головы в розетку может произойти одновременно с закрытием аппарата или дше немного раньше. В этих случаях удар передаётся раме и челез упорные угольники и через розетку.
Для постанові« автосцепки на подвижной состав в середине буферного бруса делается вырез, через который проходит хвостовик автосцепки. Размер»! выреза выбраны с учётом всех необходимых в эксплуатации перемещений хвостовика автосцепки. Этот вырез 165 х 240 мм ослабляет буферный брус, что требует его укрепления. Укрепление достигается постановкой ударной розетки, привалочная плита 1 которой приклёпывается к буферному
брусу шестью заклёпками диаметром 22 мм. Для предупреждения смещения розетки она, кроме того, приваривается к буферному брусу горизонтальными швами длиной по 300 мм вверху и внизу привалочной плиты.
Верхняя часть розетки представляет собой выступающий вперёд упор 2, воспринимающий жёсткие удары помимо поглощающего аппарата.
В случае отрыва или смещения задних упорных угольников или разрушения поглощающего аппарата ударная розетка предохраняет подвижной состав от телескопирования тем, что головы автосцепок, зажатые между упорами розеток, препятствуют смещению вагонов относительно друг друга в вертикальной плоскости.
Центрирующий прибор ударной розетки состоит из двух маятниковых подвесок 3 и центрирующей балочки 4. Балочка, на которую опирается хвостовик автосцепки, с помощью маятниковых подвесок подвешивается к верхней части ударной розетки.
Этот прибор предназначен .для возвращения отклонённой автосцепки в среднее положение (к продольной оси вагона).
Принцип действия центрирующего прибора заключается в следующем. В случае отклонения в сторону от среднего положения автосцепка вместе с центрирующей балочкой несколько поднимается вверх за счёт отклонения маятниковых подвесок.
Когда действие отклоняющей силы прекращается, автосцепка вместе с балочкой под действием собственного веса возвращается в нижнее положение, т. е. снова располагается по продольной оси вагона.
Центрирующая балочка представляет собой стальную отливку с площадкой в средней части для хвостовика автосцепки и боковыми приливами для навешивания на головки маятниковых подвесок. С одной стороны балочки расположен широкий крюкообразный выступ 5, зацепляющийся за нижнюю кромку проёма в ударной розетке. Благодаря этому балочка не перемещается вместе с автосцепкой по продольной оси вагона и поэтому не изгибает маятниковые подвески.
Средняя опорная площадка балочки ограничена с боков выступами высотой по 40 мм. При такой высоте выступа хвостовик автосцепки не может попасть на его верх в тех случаях, когда автосцепка, связанная трением со смежной сцепленной автосцепкой, поднимается над опорной частью балочки в кривых участках пути. В центрирующей балочке старой конструкции (образца 1935 г.) высота выступов была равна 22 мм, что приводило иногда к попаданию хвостовика на верх выступа, упору его в потолок розетки и обрывам маятниковых подвесок при смещении автосцепки в сторону.
Заскакивание хвостовика автосцепки на короткий выступ балочки происходило также при сцеплении винтовой стяжки за ухо автосцепки.
Учитывая это, балочки старой конструкции с короткими выступами исправляются при ремонте подвижного состава путём наплавки выступов до высоты 4-0 мм.
Маятниковые подвески представляют собой’ стальные кованые стержни, имеющие по концам прямоугольные головки.
Для увеличения возвращающего действия центрирующего прибора опорные поверхности головок маятниковых подвесок сделаны не цилиндрическими, а плоскими. Поверхности опор для маятниковых подвесок в корпусе розетки и в приливах балочки также плоские. При такой конструкции центрирующего прибора небольшое отклонение автосцепки от своего среднего положения вызывает возвращающее усилие, достаточное для установки её по продольной оси вагона.
Фиг. 72. Паровозная розетка с пружинным центрирующим прибором
Для установки автосцепки на переднем буферном брусе паровоза применяется специальное автосцепное устройство, так как отсутствие свободного места в раме не позволяет разместить поглощающий аппарат. В связи с этим паровозы оборудуются специальной укороченной автосцепкой, укрепляемой непосредственно в паровозной розетке.
Паровозная розетка (фиг. 72) представляет собой стальную отливку, которая прикрепляется к буферному брусу четырьмя специальными болтами с корончатыми гайками и шплинтами.
Эта розетка имеет в средней части углубление для размещения и поворота в горизонтальной плоскости хвостовика автосцепки. По бокам розетки расположены два гнезда для пружин и стаканов центрирующего прибора.
В розетке имеются отверстия для вертикального валика, с помощью которого паровозная автосцепка соединяется с розеткой. .
Валик закрепляется в розетке шплинтом снизу. Нижняя часть розетки впереди заканчивается козырьком, на который опирается прилив паровозной автосцепки. Для усиления козырька последний соединён с привалочной плитой розетки двумя рёбрами, в которых сделаны отверстия для удобства постановки шплинта в валик.
Гнёзда для пружин и стаканов центрирующего прибора имеют боковые вырезы, через которые приливы на хвостовике автосцепки могут воздействовать на центрирующий прибор при отклонениях автосцепки в стороны.
Наибольший поворот в горизонтальной плоскости продольной оси автосцепки от оси паровоза, допускаемый розеткой, равен 25°.
В результате отсутствия поглощающего аппарата все растягивающие и сжимающие усилия, а также удары и рывки передаются от автосцепки через валик и розетку на буферный брус паровоза без смягчения. Ввиду непосредственного воспринятая розеткой частых рывков и растягивающих усилий необходимо следить за одинаковой затяжкой всех четырёх болтов, крепящих розетку. При неравномерно затянутых гайках сильно затянутые болты перегружаются и обрываются.
После затяжки болтов через прорези корончатых гаек ставятся шплинты, концы которых разводятся.
В последней конструкции паровозной розетки валик закрепляется не шплинтом, а постановкой болта сверху над головкой валика. В этом случае болт проходит через отверстия в вертикальных рёбрах розетки и закрепляется гайкой.
Для предупреждения поворота валика в розетке на его головке сделаны срезы, которые входят в соответствующий паз в верхней части розетки.
