Технология aoc аудио по коаксиальному кабелю

Дальность передачи аудиосигнала с помощью технологии Audio-over-Coaxial

Тип коаксиального кабеля	SYV-75-3(КВК-П-1,5ф)	RG59(75-4)	RG6(75-5)	CAT 5e
Камера с технологией AoC	SYV-75-3(КВК-П-1,5ф)	RG59(75-4)	RG6(75-5)	CAT 5e
2 Мп	400 м	500 м	600 м	300 м
5 Мп	200 м	250 м	300 м	100 м

Модели HDTVI-камер с технологией AoC:

DS-T200A 2 Мп цилиндрическая HD-TVI видеокамера с EXIR-подсветкой до 30 м и микрофоном DS-T203A 2 Мп купольная HD-TVI видеокамера с EXIR-подсветкой до 30 м и микрофоном DS-T500A 5 Мп цилиндрическая HD-TVI видеокамера с EXIR-подсветкой до 30 м и микрофоном DS-T503A 5 Мп купольная HD-TVI видеокамера с EXIR-подсветкой до 30 м и микрофоном

Модели HDTVI-регистраторов с технологией AoC:

DS-H204QA 4-х канальный гибридный HD-TVI регистратор c технологией AoC DS-H208QA 8-канальный гибридный HD-TVI регистратор c технологией AoC DS-H216QA 16-канальный гибридный HD-TVI регистратор c технологией AoC DS-H304QA 4-канальный гибридный HD-TVI регистратор c технологией AoC DS-H308QA 8-канальный гибридный HD-TVI регистратор c технологией AoC DS-H316/2QA 16-ти канальный гибридный HD-TVI регистратор c технологией AoC DS-H104UA 4-канальный гибридный HD-TVI регистратор c технологией AoC DS-H108UA 8-канальный гибридный HD-TVI регистратор c технологией AoC DS-H204UA 4-канальный гибридный HD-TVI регистратор c технологией AoC DS-H208UA 8-канальный гибридный HD-TVI регистратор c технологией AoC DS-H216UA 16-канальный гибридный HD-TVI регистратор c технологией AoC DS-H204TA 4-канальный HD-TVI регистратор c технологией AoC DS-H208TA 8-канальный HD-TVI регистратор c технологией AoC

По всем вопросам обращайтесь к менеджерам по телефону: 8 (383) 210-52-53

Источник

Технология AoC (Audio over Coaxial)

Технология AoC (Audio over Coaxial) помогает передавать аудиосигнал по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного кабеля. Эта технология упрощает запись и передачу звука в системах видеонаблюдения и исключает затраты на приобретение дополнительных устройств для записи звука, так как AoC-камеры HiWatch уже имеют встроенный микрофон.

Обязательный аспект, важный для каждого клиента – совместимость различных продуктов в системе между собой и с другими компонентами системы. Специально для этого бренд HiWatch выпускает мультиформатные камеры и видеорегистраторы с поддержкой разных стандартов. Такое оборудование можно с легкостью внедрить в уже готовую систему других производителей, работающих с различными аудио- и видеоформатами.

Технология AoC впервые появилась 3 года назад. В конце 2019 года эту технологию запустила фирма HiWatch — дочерняя компания концерна Hikvision.

Еще одним преимуществом AoC технологии является одновременная передача звука сразу со всех камер, запущенных в единую систему, так как количество аудиоканалов записи соответствует количеству каналов видеоканалов в регистраторе. Стоит отметить, что при необходимости вы можете использовать и дополнительные внешние микрофоны, если разъемы для них предусмотрены в выбранном вами видеорегистраторе. Все обновленные видеорегистраторы HiWatch Q- и U-серии оснащены такими аудиовходами для классического подключения дополнительного внешнего аудио оборудования.

В системах видеонаблюдения по AoC технологии дальность передачи аудиосигнала соответствует дальности передачи видеосигнала. То есть, в случае с коаксиальным кабелем, максимальное расстояние для передачи аудиосигнала будет равняться 600 м.

Активировать и настроить работу можно через OSD-меню (экранное меню) AoC-видеокамеры и в видеорегистраторе. По умолчанию в камерах HiWatch с технологией Audio over Coaxial она подключена. В настройках регистратора вы можете выбрать тип записи звука – с помощью технологии AoC или через дополнительный аудиовход.

Бренд Hi-Watch предлагает 2-х и 5-ти мегапиксельные камеры наблюдения с технологией AoC, в уличном исполнении и для помещений. С помощью таких камер видеонаблюдения оператор или заказчик, который наблюдает за объектом получает полную информацию о том, что происходит, включая аудиоинформацию и видео.

Источник

Audio over Coaxial в HDTVI оборудовании Hikvision

Уважаемые покупатели, партнеры и все наши друзья! Теперь в нашем интернет магазине доступны для заказа TVI / CVI / AHD / CVBS видеокамеры со встроенными микрофонами и Turbo HD видеорегистраторы от бренда Hikvision с поддержкой технологии Audio over Coaxial (AoC, Coaxial Audio) — передача аудио и видео по одному коаксиальному кабелю.

Камеры со встроенными микрофонами Audio over Coaxial

Камеры со встроенными микрофонами, которые поддерживают технологию передачу видео и звука по одному кабелю (с индексом S в модели):

DS-2CE16D0T-ITPF S
DS-2CE16D0T-ITF S
DS-2CE76D0T-ITMF S
DS-2CE76D0T-ITPF S
DS-2CE78D0T-IT3F S
DS-2CE16H0T-ITPF S
DS-2CE16H0T-ITF S
DS-2CE76H0T-ITMF S
DS-2CE76H0T-ITPF S
DS-2CE78H0T-IT3F S

Turbo HD видеорегистраторы с поддержкой Audio over Coaxial

Turbo HD видеорегистраторы Hikvision, которые поддерживают Audio over Coaxial отмечены (S) на шильдике упаковки , не в индексе модели !

DS-7104HQHI-K1 c отметкой (S) на шильдике
DS-7108HQHI-K1 c отметкой (S) на шильдике
DS-7116HQHI-K1 c отметкой (S) на шильдике
DS-7204HQHI-K1 c отметкой (S) на шильдике
DS-7208HQHI-K1 c отметкой (S) на шильдике
DS-7216HQHI-K1 c отметкой (S) на шильдике
DS-7208HQHI-K2 c отметкой (S) на шильдике
DS-7216HQHI-K2 c отметкой (S) на шильдике
DS-7224HQHI-K2 c отметкой (S) на шильдике
DS-7232HQHI-K2 c отметкой (S) на шильдике
DS-7104HUHI-K1 c отметкой (S) на шильдике
DS-7108HUHI-K1 c отметкой (S) на шильдике
DS-7204HUHI-K1 c отметкой (S) на шильдике
DS-7208HUHI-K1 c отметкой (S) на шильдике
DS-7204HUHI-K2 c отметкой (S) на шильдике
DS-7208HUHI-K2 c отметкой (S) на шильдике
DS-7216HUHI-K2 c отметкой (S) на шильдике
DS-7204HTHI-K1 c отметкой (S) на шильдике
DS-7204HTHI-K2 c отметкой (S) на шильдике
DS-7208HTHI-K2 c отметкой (S) на шильдике

Обратите внимание! Встроенный микрофон и передача аудио по сигнальному кабелю работает только в режиме TVI с TurboHD регистраторами у которых на штрихкоде упаковки есть отметка (S) — поддержка технологии аудио по коаксиалу например DS-7104/08/16HQHI-K1, DS-7204/08/16HQHI-K1. Отметка (S) на коробке устройства, не в индексе модели!

Преимущества технологии Audio over Coaxial

Технология AoC (Audio over Coaxial) упрощает запись и передачу звука в системах аналогового (HD) видеонаблюдения, а также не требует дополнительных расходов на приобретение микрофона, но и не ограничивает применение микрофонов — при наличии аудиовхода в Turbo HD видеорегистраторе можно дополнительно использовать внешний микрофон. Технология Audio over Coaxial (AoC, Coaxial Audio) позволяет записать звук со всех совместимых AoC камер в системе, так как количество аудиоканалов записи соответствует количеству видеоканалов регистратора.

Дальность передачи аудиосигнала по технологии Audio over Coaxial соответствует дальности передачи видеосигнала. Активация и настройка осуществляется через OSD-меню видеокамеры с технологией AoC и в Turbo HD регистраторе. По умолчанию в AoC-камерах Hikvision технология включена. В Turbo HD регистраторе можно выбрать тип записи звука — по технологии AoC или через аудиовход видеорегистратора.

Выбор камеры со встроенным микрофоном

Для удобства выбора в фильтр по аналоговым камерам мы добавили фичу «встроенный микрофон» и Вы сразу можете выбрать камеры видеонаблюдения со встроенным микрофоном. Поддержка технологии Audio over Coaxial отмечена специальной иконкой на фото видеокамеры.

Отличия камер со встроенным микрофоном RCA и Audio over Coaxial

Раньше необходимо было использовать обычные видеокамеры и внешние микрофоны и вести кабель от камеры к видеорегистратору (BNC разъем) и отдельно кабель от микрофона к видеорегистратору для передачи звука (RCA разъем, «тюльпан») + нужно было подать питание 12В на камеру и микрофон. Конечно, и в HD аналоговом видеонаблюдении были камеры со встроенным микрофоном, например Hikvision DS-2CE38D8T-PIR, но у этой камеры два выхода — BNC для передачи видео и RCA для передачи звука.

Технология Audio over Coaxial упрощает передачу видео и аудио — два сигнала передаются по одному сигнальному кабелю и используется один разъем BNC, то есть хвост камеры Audio over Coaxial как и на обычной аналоговой камере видеонаблюдения — BNC («мама») и DC-питание 12В «мама».

Качество звука с микрофона Audio over Coaxial

Качество звука со встроенного микрофона в линейке Audio over Coaxial видеокамер Hikvision Вы можете оценить в короткой презентации ниже.

Источник

Тип коаксиального кабеля	RG59(75-4)	RG6(75-5)	CAT 5e
Камера с технологией AoC	RG59(75-4)	RG6(75-5)	CAT 5e
2 Мп	400 м	500 м	600 м	300 м
5 Мп	200 м	250 м	300 м	100 м

Технология aoc аудио по коаксиальному кабелю

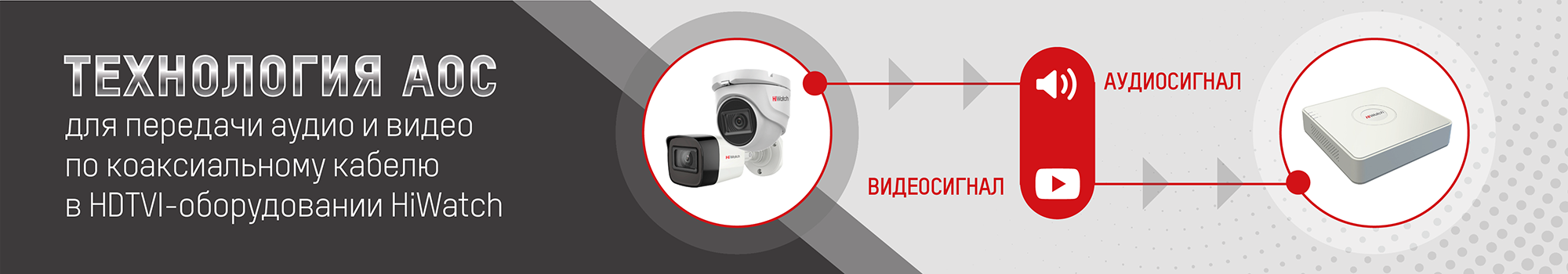

Технология AoC для передачи аудио по коаксиальному кабелю в HDTVI-оборудовании HiWatch
