Течет греющий кабель что делать

Загадочно течет вода ИЗ ПРОВОДОВ

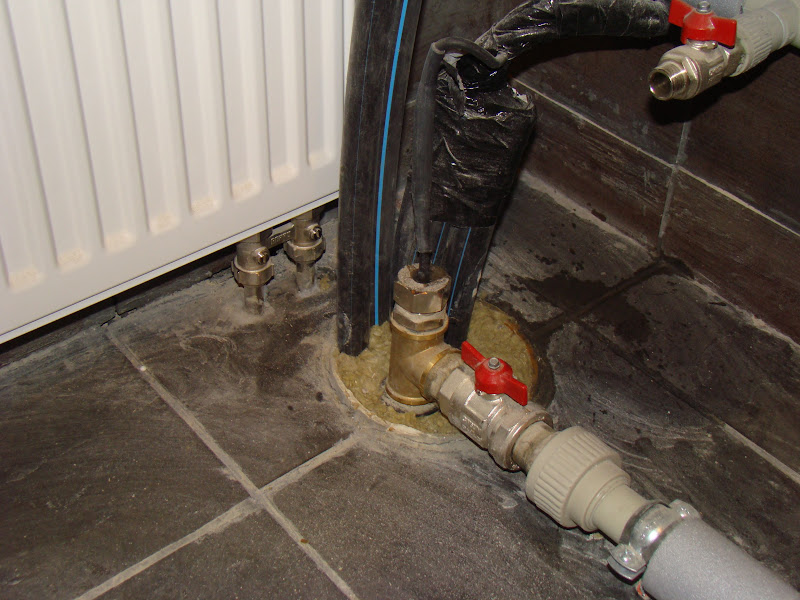

Загадка какая-то. Вот тут у меня немного течет вода (пол сделан улоном в центр топочной, где есть трап):

Течет ИЗ ПРОВОДОВ, из места ввода греющего кабеля тоже течет, но еще и снизу этой связки проводов, там где на плитке маленькая лужица. Как только отопление полностью прогрело дом, течь стало больше. Греющий кабель включен.

Сегодня исправляли косяк с треходовым клапаном и разобрали это место (сам увижу только завтра). Эта куча проводов идет в щиток, который прямо над ними на стене располжен. Так вода есть, даже там! А над щитком никаких труб! И все трубы вокруг СУХИЕ!

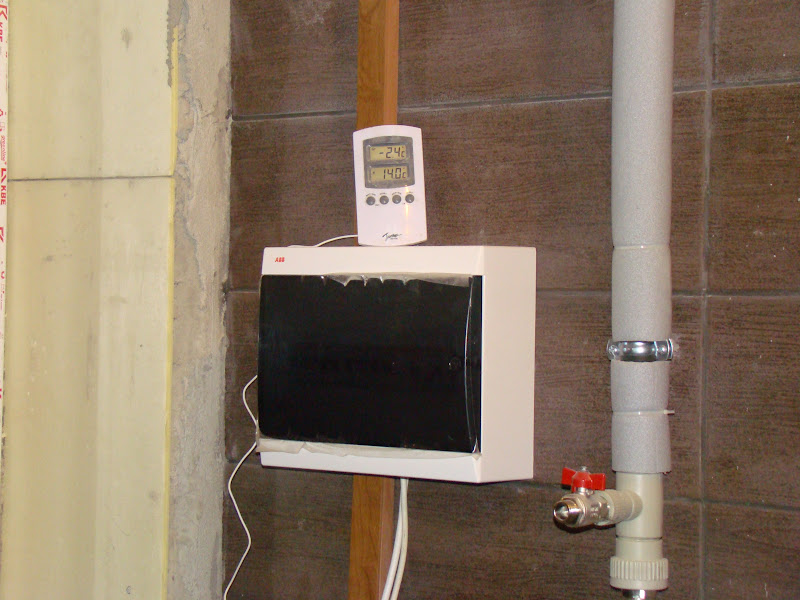

Вот щиток.

В щиток идут кабеля из септика, дренажника, скважинного насоса, греющего кабеля, реле давления. Вот объясните мне откуда вода? Из греющего саморегулирующего кабеля или провода насоса? Пока думаю, что из греющего кабеля — он ближе всех к воде (1,5 метра), кабелю насоса до воды метров 30, дренажнику аналогично. А может конденсат какой? Все же скважинный кабель толстый, а под полом температура почти уличная (неотапливаемый он).

судя по всему: 1) греющий кабель внутри трубы под давлением
2) возможно где-то повреждена его изоляция или он не герметичен (внутри трубы соединение там или хвостик его)
давление проталкивает в него воду и она по проводу течет в щиток и в места соединений этого кабеля с удлиннителем (по чуть-чуть)
когда прогрелся дом провод стал помягче и вода дырочку (расперла шнурок) нашла получше соотв напор стал больше и течет больше

там у греющего кабеля родной шнур оч короткий его скорее всего наростили и заизолировали. вот вода по нему и подтекает там где наростили и в щиток

или кабель надо вытаскивать и смотреть
или пролить его герметиком во всех местах
напора там большого нет постепенно или прорвет его или прикипит и перестанет течь

и еще раз фотку глянул вот смотрите там где греющий кабель выходит крышка медная явно влажная, стопудово из под этой резинки соеденяющей его со шнуром и натекло.

там вокруг сухая пыль а в сторону стены на этом «болте» влажный след

Источник

Как не правильно вводить греющий кабель в трубу

На инструкциях к сальникам для ввода саморегулирующегося кабеля внутрь трубы обычно есть схема, иллюстрирующая, что правильно вводить греющий кабель внутрь трубы прямо, а под углом отводить воду.

Тем не менее по различным причинам иногда делают наоборот: под углом (прямым или тупым) вводят в трубу греющий кабель, а прямо продолжают водопроводную трубу.

Об этом можно сказать следующее:

1. Под углом вводить кабель не правильно.
2. Так все равно делают, и в ряде случаев все нормально.
3. Бывает и так что монтаж производят на морозе, не аккуратно, и кабель деформируется, повреждается внешняя изоляция. Это особенно вероятно при малых диаметрах обогреваемых труб — сгибать кабель приходится меньшим радиусом.
4. Если в процессе эксплуатации в результате механических повреждений вода попадает под внешнюю изоляцию и начинает сочиться по оплетке, то определить, в каком именно месте произошла деформация затруднительно.

Вывод остается прежним: под углом вводить греющий кабель в трубу не правильно. И если есть возможность лучше сделать ввод кабеля в трубу прямо.

Самый мягкий пищевой греющий кабель внутрь трубы 10SEDS2-CF и SRF10-2ct у нb[ значительно больше шансов вписаться в изгибы. По ссылке подробная статья по сравнению саморегулирующихся греющих кабелей внутрь трубы.

Источник

как высушить нагревательный кабель

серый
(1.00) У меня такая проблема в трубе от скважены был саморегуриюший кабель мошьностью 30ват метр когда переделовал водопрод спецы его обрезали и ничего мне не скозали . Из кабеля потекла вода . Можно ли спасти его длина 25 метров

«саморегуриюший кабель мошьностью 30ват метр» — простые слова, а ставят в тупик.

Может подогревающий кабель? Чтоб вода в трубе не замёрзла? Что-то новенькое, кто что скажет?

Информация о системах атиоблидинения по адресу http://products.ensto.com/catalog/16711/Системы%20антиобледенения%20Ensto_RUS1.html

Саморегулируюший нагревательный кабель для устоновки в нутри труб с питьевой водой ,у разных производителей имеит разную маркировку и разные мощьности (от7 до30 Ват на метор) но одинаковое устройство .Кабель состоит из следующих составляющих:
1 — Внешняя оболочка (пищевой флурополимер)
2 — Заземляющий защитный экран из луженой меди
3 — Слой внутренней изоляции
4 — Тепловыделяющая саморегулирующаяся матрица
5 — Токопроводящие жилыСаморегулирующий нагревательный кабель 17ТТМ-2-ВОT
(предназначен для размещения внутри трубы, в том числе и с питьевой водой) Этот кабель используют где трубы не получяится закопать на глубину больщию глубины промерзания почвы или в не отапливаемых помещениях.Если монтаж производят гасторбаиторы,плохо накладывают муфты или повреждают оболоччку кабеля. Между оболочками кабеля выдавливает воду .Когда столкнулся стокой проблемой ,везде говорили что кабель не будет работать .Но метр кабеля стоит 450р . Произвел замеры мокрово и сухово кабеля пришел к выводу что оболочки и нагревательная матрица воду в себя не впитывает вода тольмо между оболочками.Пробывали компресором выдувать но толку мало ,потом подвеси его вертикально и он стикал почти все лето, и работает исправно 3 года.

Забыл написать ,вожможно окислится зашитный икран .Поставил отдельно на кабель УЗО на 10мА для безопасности

Если обрезали — лучше не спасать, а заменить

У саморегулирующего кабеля есть огромный плюс — его можно резать где угодно. В отличие от резистивного (который используется в системах «теплый пол»), который перегорает при укорачивании.

меня интересует другое, нахрена было кабель резать? тем более, у нас до сих пор делают западло и не говорят.

Есть специальные термоусаживаемые муфты для этого кабеля. Демонтируйте из трубы (он подключается через специальный отвод в трубе). Постепенно сматывайте кабель и смотанную часть подвесте. Это для того, чтобы влага постепенно перемещалась наружу. Просушите втечении недели -этого должно хватить. Потом с двух концов отрежте примерно по пол метра, и ставьте муфту. Всё должно работать. Но лучше трубу утеплить и закопать поглубже, и не вспоминать про этот кабель и бестолковую растрату электроэнергии.

Источник

Как самому отремонтировать нагревательный кабель?

Любая система, будь то обогрев полов, пандусов, лестниц и т.д., рано или поздно выходит из строя. Для устранения неисправностей нагревательных приборов целесообразно тут же обратиться к специалистам, т.к. это весьма специфическое и сложное дело, требующее определенных знаний и опыта работы. Но и своими руками сделать это вполне возможно, если вы твердо уверены в своих силах.

Часто бывает, что при установке в ванной комнате пандусов или нового напольного покрытия целостность греющего кабеля нарушается, случается замыкание и «сгорание» всей системы.

Обрыв кабеля – довольно неприятная проблема, которая требует демонтажа напольного покрытия. Любой ремонт, помимо дискомфорта, требует весомого денежного вклада. Но сегодня существуют специальные приборы, позволяющие проводить диагностику своими руками и быстро находить места замыкания и обрывов. Это позволит избавиться от лишних хлопот, связанных с тратой времени и денег, ведь вы будете вскрывать только пару плиток непосредственно над местом нарушения целостности провода.

Поиск неисправностей нагревательной системы

Перед тем, как приступить непосредственно к ремонту, необходимо провести диагностику отопительной системы, чтобы уточнить, какой же именно ее элемент вышел из строя.

Выделяют два типа диагностических работ:

• Быстрая диагностика – проводится замер сопротивления цепи греющего кабеля, термостата, изоляции
• Полный комплекс диагностических работ проводится после вскрытия полов. Находят не только «слабое» место неисправного прибора, но и какого типа поломка стала ее причиной

Для того чтобы проверить греющий кабель, необходимо провести замер его электросопротивления и сопротивления его изоляционной поверхности, чтобы сравнить полученные показания с данными технического паспорта. Погрешность между ними не должна превышать 5%. Если сопротивление больше этого значения, то кабель почти наверняка поврежден. В случае полного обрыва провода, сопротивление межу кабелем и оплеткой падает.

Как собственноручно найти место неисправности греющего провода

При проверке других элементов вы подтвердили их исправность, и, значит, именно нагревательный кабель стал причиной нарушения работы отопления полов. Скорее всего, произошло его повреждение или обрыв.

Сначала необходимо отключить систему от источника питания (электросети), а греющий провод – от термостата.

Чтобы найти место неисправности, необходим высоковольтный генератор и аудио-детектор, работающий по принципу металлоискателя.

Иногда для диагностики применяют термопластины. Они эффективны только в том случае, если возникает токопроводящий мостик. Невысокое напряжение, которое вызывает незначительный нагрев элемента, в этом случае легко выявляется наложением термопластины.

Ремонт греющего кабеля своими руками

Вы нашли место обрыва или неисправности провода. Теперь необходимо аккуратно снять плитку над этим местом. Для ремонта кабеля своими руками нужно снять всего лишь несколько плиток, или же, если это возможно, выпилить часть плитки и после заново ее установить на это же место.

Для накладки муфты обычно требуется не более 10-25 см нагревательного провода.

Если проблема с греющим кабелем, проходящим за пределами помещений (например, отопительная система крыш, балконов, лестниц и т.д.), произошла в холодное время года, то ремонт кабеля своими руками лучше перенести на лето. При низкой температуре и высокой влажности воздуха достаточно трудно обеспечить сухие области для безопасного ремонта. Однако если вы решите обратиться к специалистам сервиса YouDo, то проблема отпадет сама собой – профессиональные мастера способны обеспечить ремонтные работы в любое время года.

Для того чтобы произвести правильный ремонт нагревательного кабеля своими руками, необходимо очистить его концы с уступом.

Все поврежденные кабели связываются с помощью обжимных муфт и усадочной трубки. Токоведущие жилы связываются только с токоведущими, а резистивные с резистивными. Экранирующий кабель соединяется отдельно.

Потом на место повреждения насаживается при помощи фена муфта, выполненная из клеевой термоусадки. Благодаря этому проводу обеспечивается полная непроницаемость соединения. Обычно специалисты рекомендуют сразу же восстановить напольное покрытие.

Отопление пола лучше запускать, выждав примерно неделю, чтобы плиточный клей успел подсохнуть.

Такова правильная последовательность выполнения ремонта нагревательного кабеля, выполняемого своими руками.

Квалифицированный ремонт нагревательной системы отопления, а именно нагревательного кабеля, послужит гарантом долгосрочной службы прибора, а также вашей безопасности.

Вся работа, связанная с напряжением электрической цепи, требует знаний и определенных навыков, а также жесткого соблюдения правил техники безопасности. Если самостоятельно сделать расчеты не удается, можно обратиться к специалистам сервиса YouDo, которые выполнят заказ профессионально, быстро и недорого.

Источник

Как не правильно вводить греющий кабель в трубу

На инструкциях к сальникам для ввода саморегулирующегося кабеля внутрь трубы обычно есть схема, иллюстрирующая, что правильно вводить греющий кабель внутрь трубы прямо, а под углом отводить воду.

Тем не менее по различным причинам иногда делают наоборот: под углом (прямым или тупым) вводят в трубу греющий кабель, а прямо продолжают водопроводную трубу.

Об этом можно сказать следующее:

1. Под углом вводить кабель не правильно.
2. Так все равно делают, и в ряде случаев все нормально.
3. Бывает и так что монтаж производят на морозе, не аккуратно, и кабель деформируется, повреждается внешняя изоляция. Это особенно вероятно при малых диаметрах обогреваемых труб — сгибать кабель приходится меньшим радиусом.
4. Если в процессе эксплуатации в результате механических повреждений вода попадает под внешнюю изоляцию и начинает сочиться по оплетке, то определить, в каком именно месте произошла деформация затруднительно.

Вывод остается прежним: под углом вводить греющий кабель в трубу не правильно. И если есть возможность лучше сделать ввод кабеля в трубу прямо.

Самый мягкий пищевой греющий кабель внутрь трубы 10SEDS2-CF и SRF10-2ct у нb[ значительно больше шансов вписаться в изгибы. По ссылке подробная статья по сравнению саморегулирующихся греющих кабелей внутрь трубы.
