Такелажные работы при монтаже оборудования презентация

Презентация к лекции «Такелажные работы, машины, оборудование и оснастка»
презентация к уроку на тему

Фото и схемы подъемно- грузовых устройств

Скачать:

Вложение	Размер
chursinova_-_prezentatsiya.pptx	2.8 МБ

Предварительный просмотр:

Подписи к слайдам:

ОГАПОУ «Белгородский индустриальный колледж» Лекция № 9 Такелажные работы, машины, оборудование и оснастка 2016 г Преподаватель Чурсинова Д. А.

Лебедки ручные Лебедка ручная барабанная. Удобная и простая в обращении ручная лебедка, данная лебедка имеет широкий спектр использования, может использоваться для подтягивания различных грузов, для удержания грузов при перевозке на прицепах, грузоподъемность лебедки рассчитывается как 75% от тягового усилия. Лебедка не предназначена для удержания груза на высоте без дополнительного крепления груза.

Такие лебедки имеют значительную канатоемкость (от 10 до 100м) при очень малых габаритах и требуют закрепления на плоскости. В зависимости от типа передаточного механизма подразделяются на шестеренные и червячные лебедки. Шестеренные лебедки имеют небольшое передаточное отношение и высокую скорость намотки каната, но требуют закрепления «на краю» плоскости, т.к. ручка вращается в вертикальной плоскости. Червячные лебедки при высоком передаточном отношении не требовательны к месту крепления, т.к. ручка вращается в горизонтальной плоскости. Ручные канатные барабанные лебедки

Ручные канатные рычажные лебедки могут применяться практически в любой сфере деятельности, поскольку не требуют жесткого крепления к какой-либо точке или плоскости и могут тянуть груз в любом направлении — горизонтальном, вертикальном или наклонном. Достоинства — компактность, легкость и дешевизна; недостаток — небольшая канатоемкость . Ручные канатные рычажные лебедки

Лебедки электрические Лебедка предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах . Лебедка не предназначена для подъема людей.

Таль ручная цепная Ручная таль- оборудование служащее для подъема грузов вручную. Усилие человека передается грузу цепью, которая служит неким рычагом. Ручная таль (тельфер) имеет небольшой вес и габариты, в следствии чего, очень портативна, также неоспоримым преимуществом этого типа оборудования является отсутствие необходимости подключения к электросети.

Таль ручная шестеренчатая Виды работ, в которых применяются червячные тали ручные и шестеренные ручные тали, также абсолютно одинаковы — это цеха, склады, стройки при выполнении ремонтных, монтажных работ. В то же время, несмотря на схожесть назначения, основные технические и эксплуатационные характеристики значительно отличаются. Причина — разный редуктор — червячный и шестеренный соответственно

Кран мостовой Мостовой кран – это грузоподъемное сооружение для подъема и горизонтального перемещения различных грузов на небольшие расстояния. Мостовые краны по типу привода делятся на ручные и электрические. Мостовые краны в зависимости от вида конструкции делятся на однобалочные мостовые краны (кран-балки) и двухбалочные краны.

Козловой кран Козловы́е кра́ны — краны мостового типа, мост (пролётные строения) которых установлен на опоры, перемещающиеся по рельсам, установленным на фундаменты

Источник

Презентация к уроку «Текеллажные работы»
презентация к уроку на тему

данная презентация раскрывает основные понятие т правила при выполнении такеллажных работ

Скачать:

Вложение	Размер
prezentatsiya_chast_2.ppt	2.41 МБ

Предварительный просмотр:

Подписи к слайдам:

ГБПОУ МО «Чеховский техникум» Такелажные работы. Преподаватель спецдисциплин Зыбин С.В.

Общие сведения о такелажных работах.

Под такелажными работами понимают совокупность различных операций по перемещению машины или отдельных ее узлов и установке их на предназначенное место. Основными операциями такелажных работ являются: разгрузка прибывающего оборудования, перемещение оборудования или его узлов в пределах монтажной площадки, подъем и установка его на место.

Разгрузка оборудования прибывшего по реке.

Прибытие оборудования автомобильным транспортом

Перемещение оборудования в пределах монтажной площадки

Подъем и установка оборудования на его место

Перечисленные основные операции состоят из ряда вспомогательных: размещение и установка грузоподъемных средств, оснащение их канатами, проверка грузозахватных устройств, уборка такелажного оборудования и др. Такелажные работы — начальная и важная составная часть монтажа машины, а поэтому подготовке их нужно уделить серьезное внимание.

Для выполнения такелажных работ монтажные организации располагают различными средствами. Очень важно правильно выбрать и рационально применить эти средства. В первую очередь необходимо рассмотреть и проанализировать: а) вес оборудования, подлежащего монтажу, характер упаковки, возможность разборки на составные узлы или укрупнения узлов, в зависимости от условий монтажа и наличия подъемных средств;

б) характеристику монтажной площадки, наличие подъездных путей, обеспеченность электрической энергией, состояние строительных работ к моменту начала монтажа. После изучения всей совокупности вопросов останавливаются на одном из лучших вариантов и составляют проект организации работ.

Наилучшими условиями для начала монтажных работ следует считать: окончание основных строительных работ (стены, кровля); наличие подкрановых путей для мостовых кранов; законченность всех фундаментов и наличие черных полов или хотя бы планировки между фундаментами; готовность постоянных въездов в здание.

При этих условиях можно производить разгрузку, транспортировку и установку тяжелого оборудования мостовыми кранами, сборку мелких узлов — автомобильными кранами, транспортировку мелких узлов и вспомогательных материалов — автомобилями или автопогрузчиками до самого места монтажа.

Перемещение оборудования внутри цеха.

Разгрузку оборудования с транспортных средств не всегда можно произвести вблизи фундамента. Перемещение оборудования внутри цеха можно организовать различными средствами: мостовыми кранами, индивидуальными такелажными средствами, волоком. Эти работы усложняются необходимостью перемешать узлы и машины из одного пролета в другой или с одной высотной отметки на другую.

Лучшее средство перемещения оборудования и конструкций— мостовые краны и кран-балки. В пределах обслуживаемой ими зоны они позволяют выполнять любые операции по вертикальному и горизонтальному перемещению грузов, вес которых не превышает их грузоподъемности. Поэтому в первую очередь монтируют крановое оборудование. При отсутствии кранов в цехе, а также при монтаже самих кранов вопросы перемещения оборудования внутри цеха решают применением различных такелажных средств.

Если величина перемещения невелика (не превышает 25— 30 м), можно применить один или несколько полиспастов (рис.37.1). Первым полиспастом с оттяжкой поднимают груз и с помощью второй оттяжки переносят его в сторону. Затем опускают груз, освобождают крюк первого полиспаста и захватывают груз вторым полиспастом, вновь поднимают и т. д. Этим способом можно перемещать груз на большое расстояние, но это связано с установкой очень большого числа такелажных приспособлений.

Рис.37.1 Перемещение груза полиспастами.

Если значительное число отдельных элементов весом до 2— 3 т нужно переместить и установить по прямой на расстояние до 100 м, можно соорудить простую канатную дорогу. Это особенно удобно при растянутом фронте для монтажа и ограниченной площадке для приема оборудования. На рис.37.2. показан пример монтажа газопроводов по крыше цеха. Подобные устройства можно делать и внутри цеха, несколько уменьшив длину пролета между опорами.

Рис.37.2. Простая канатная дорога (кабелькран): 1—мачты; 2 —тележка; 3 — грузовой полиспаст.

Мелкое и среднее оборудование (весом до 5 т) можно развозить по цеху на специальных салазках, изготовляемых из швеллеров и углового железа. Оборудование, находящееся в устойчивых ящиках, можно перевозить на листе железа толщиной 15—20 мм. Развозят оборудование трактором, а если в цехе имеются полы или хотя бы бетонная подготовка, — на катках вручную или с помощью лебедки.

Перемещение оборудования на салазках и катках

Очень тяжелое оборудование передвигать на несколько десятков метров нужно только по специальным стеллажам или рельсовым направляющим (рис.37.3. ). Подготовку грунта под направляющими следует произвести так же тщательно, как при устройстве путей под башенные краны. Грунт нужно спланировать, сделать щебеночное основание, уложить шпалы, выверить и закрепить рельсы. Машину нужно устанавливать не на рельсы, а на специальную раму, имеющую опорные поверхности, изготовленные также из отрезков рельсов.

Рис.37.3. Перемещение груза по направляющим: 1 — станина машины: 2—рама; 3 — ползуны из отрезков рельсов; 4 — рельсы.

Число рельсов выбирают таким, чтобы удельное давление в опорах не превышало 150—200 кг/см 2 . Усилие передвижения может составлять до 20% от веса груза. В соответствии с этим выбирают полиспасты. Рекомендуется перемещение производить не менее чем двумя полиспастами. Два полиспаста необходимы также, если передвижение совмещается с разворотом машины.

Подобным способом успешно решаются вопросы передвижения и разворота крупных сооружений весом до 600 т (мосты кранов перегружателей, крупные дробилки и т. п.). Усовершенствованием этого способа является применение катков (рис.37.4. ). Несколько усложняя всю конструкцию, катки обеспечивают низкий коэффициент трения качения, что позволяет передвигать тяжелые грузы с относительно меньшим усилием.

Рис.37.4. Перемещение груза на катках по полу (а) или по рельсовым направляющим (б): 1— станина машины; 2 — стальной лист; 3 — каток; 4 — рама; 5— рельсы.

С не меньшими трудностями связано решение вопросов вертикального перемещения оборудования при отсутствии кранов достаточной грузоподъемности. Чаще всего подъемы осуществляются мачтами, козлами и различными приспособлениями с применением домкратов. Широко распространенным подъемным устройством, использующим гидравлические домкраты, служит ленточный подъемник. Схема действия подъемника показана на рис.37.5.

Рис.37.5. Схема действия ленточного подъемника.

Работа подъемника основана на попеременном подъеме поршней домкратов 2 вместе с поддомкратной балкой 3 и опускании их. В момент подъема лента 4 штырем 5 связана с одним из отверстий поддомкратной балки и поднимается вместе с ней. Перед опусканием поршней ленту связывают штырем с одним из отверстий в ригеле портала 1 и освобождают штырь в поддомкратной балке. При опускании поршней поддомкратная балка тоже опускается, а лента висит, опираясь на портал.

Подъем ведут циклично, с каждым разом поднимаясь па высоту хода поршня (150 мм). Достоинство ленточного подъемника в том, что он дает значительную высоту подъема (до 20—25 м).

По теме: методические разработки, презентации и конспекты

Презентация к дипломной работе «Значение дидактических игр в развитие детей раннего возраста»

АКТУАЛЬНОСТЬ данной темы объясняется необходимостью организации эфективного взаимодествия воспитателя и ребенка в образовательной деятельности. Акцент на совместную деятельность воспитателя и детей, н.

Презентация к курсовой работе студентки специальности 040401 Социальная работа, Ключеревой Н.Н., руководитель- Лоншакова О.Н. на тему- Дом ночного пребывания, задачи, функции

Презентация к курсовой работе студентки специальности 040401 » Социальная работа» Ключеревой Н.Н., руководитель- Лоншакова О.Н. на тему- Дом ночного пребывания, задачи, функции.

Презентация к курсовой работе студентки специальности 040401 Социальная работа Паучак А.В. , руководитель- Лоншакова О.Н. на тему- особенности социальной работы за рубежом, ее отличие от российской социальной работы

Презентация к курсовой работе студентки специальности 040401 » Социальная работа» Паучак А.В. , руководитель- Лоншакова О.Н. на тему- особенности социальной работы за рубежом, ее отличие о.

Презентация по теме «Работа с табличным редактором Excel»

В презентации рассматриваются основы работы с табличным процессором Excel. Ввод данных, форматы данных, использование простейших функций, построение диаграмм с помощью Мастера.

презентация №1к проектной работе : «ЛЕПКА ИЗ ГЛИНЫ»

Презентация часть первая к проектной работе «Лепка из глины».

Презентация научно-исследовательской работы на тему «Об итогах переписи населения 2010 года»

Презентация научно-исследовательской работы на тему «Об итогах переписи населения за 2010 год».

Исследовательская работа. «Ламинирование волос в парикмахерской и дома». Презентация к исследовательской работе.

Здоровые и красивые волосы говорят об успехе и благополучии. Прическа — одна из главных составляющих в имидже человека. Волосы нуждаются в постоянном уходе. Чтобы Ваши волосы были здоровыми и красивым.

Источник

Презентация «Сведения о такелажном и грузоподъемном оборудовании»

Презентация знакомит учащихся с видами канатов, правилами их эксплуатации, стропами, их видами, траверсами, их применением, блоками и полиспастами, домкратами, ручной лебедкой.

Просмотр содержимого документа
«Презентация «Сведения о такелажном и грузоподъемном оборудовании»»

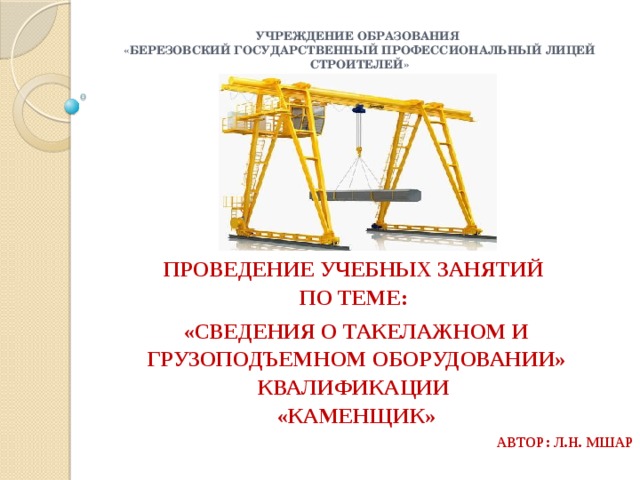

Учреждение образования «Березовский государственный профессиональный лицей строителей»

ПРОВЕДЕНИЕ УЧЕБНЫХ ЗАНЯТИЙ

«СВЕДЕНИЯ О ТАКЕЛАЖНОМ И ГРУЗОПОДЪЕМНОМ ОБОРУДОВАНИИ»

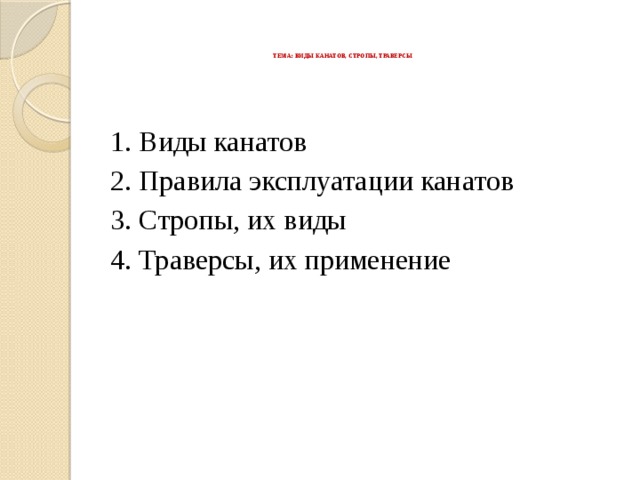

ТЕМА: ВИДЫ КАНАТОВ, СТРОПЫ, ТРАВЕРСЫ

2. Правила эксплуатации канатов

3. Стропы, их виды

4. Траверсы, их применение

Канат – это гибкое изделие свитое из волокон. Они бывают:

По виду волокон:

По количеству свивки :

а) одинарной свивки;

б) двойной свивки;

в) тройной свивки.

ПЕНЬКОВЫЕ И СИНЕТИЧЕСКИЕ КАНАТЫ

Используются как оттяжки при монтаже длинномерных грузов или для подъема вручную инструментов и деталей на кран при ремонтных и монтажных работах.

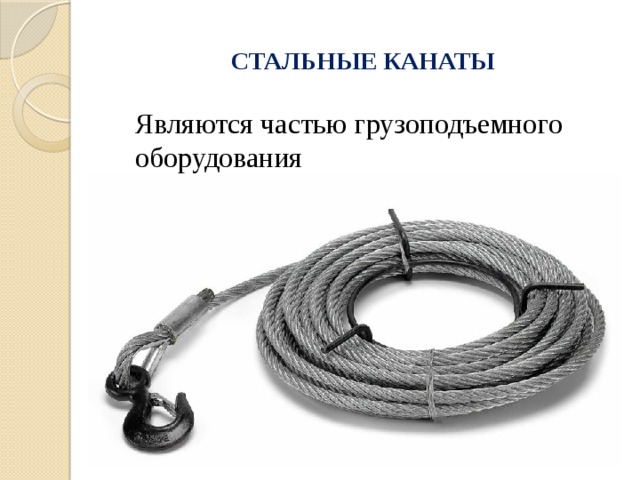

Являются частью грузоподъемного оборудования

СТАЛЬНЫЕ КАНАТЫ ПО КОЛИЧЕСТВУ СВИВКИ

а) одинарной свивки

б) двойной свивки в) тройной свивки

КАНАТ ОДИНАРНОЙ СВИВКИ

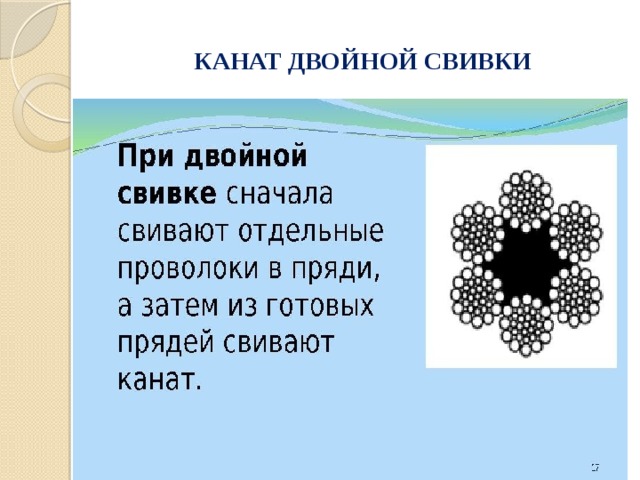

КАНАТ ДВОЙНОЙ СВИВКИ

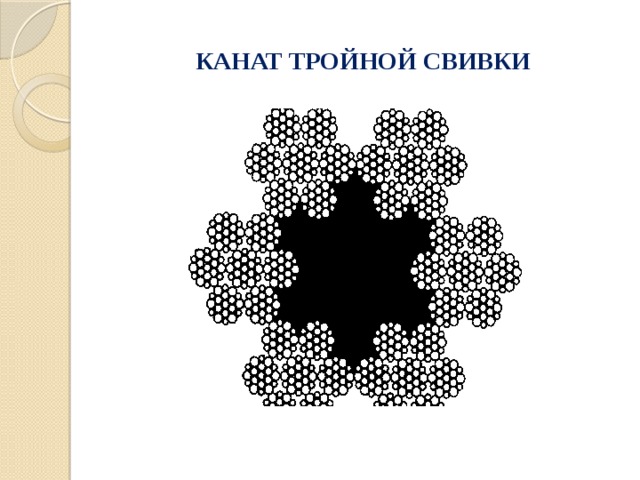

КАНАТ ТРОЙНОЙ СВИВКИ

СТАЛЬНОЙ КАНАТ С ПЕНЬКОВОЙ СЕРДЦЕВИНОЙ

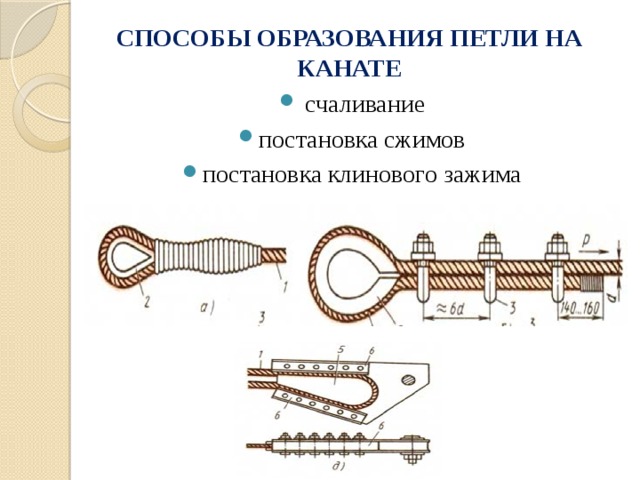

СПОСОБЫ ОБРАЗОВАНИЯ ПЕТЛИ НА КАНАТЕ

• счаливание
• постановка сжимов
• постановка клинового зажима

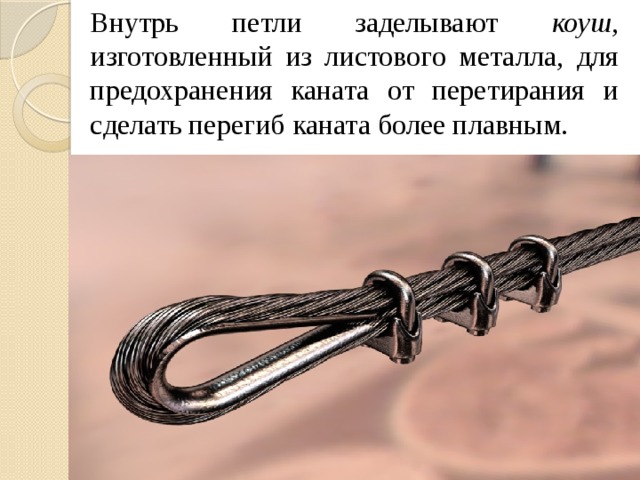

Внутрь петли заделывают коуш , изготовленный из листового металла, для предохранения каната от перетирания и сделать перегиб каната более плавным.

2. ПРАВИЛА ЭКСПЛУАТАЦИИ КАНАТОВ

• периодически осматривать
• своевременно выявлять поверхностный износ, разрывы или вспучивание прядей и проволок, образование петель и узлов.
• следить за тем, чтобы не было изломов, барашков, обрывов прядей, узлов
• коуши не должны выпадать из петель
• бракуют канаты по числу обрывов проволок на длине одного шага свивки в соответствии с действующими нормами
• канаты ежемесячно смазывать
• хранить канаты следует в сухом закрытом помещении
• при длительном хранении канаты не реже чем через 6 месяцев осматривают и смазывают

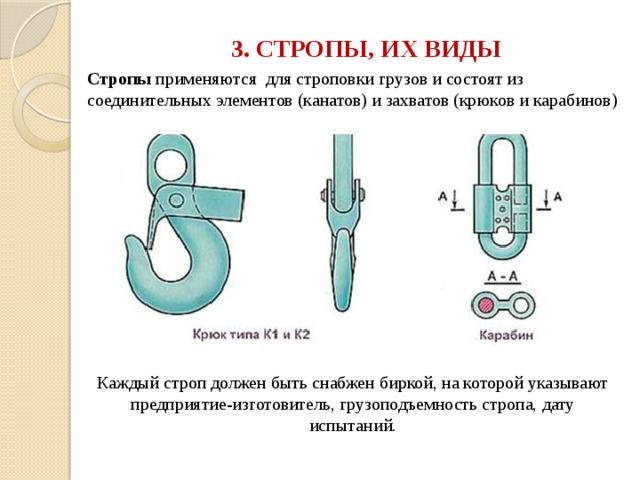

3. СТРОПЫ, ИХ ВИДЫ

Стропы применяются для строповки грузов и состоят из соединительных элементов (канатов) и захватов (крюков и карабинов)

Каждый строп должен быть снабжен биркой, на которой указывают предприятие-изготовитель, грузоподъемность стропа, дату испытаний.

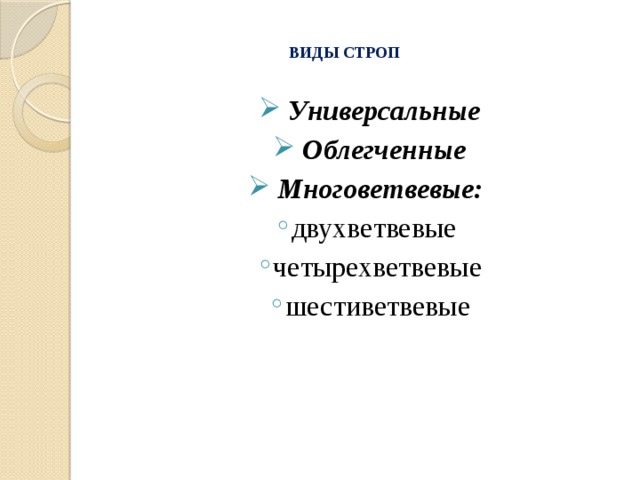

• УниверсальныеОблегченныеМноговетвевые:
• Универсальные
• Облегченные
• Многоветвевые:

• двухветвевые четырехветвевые шестиветвевые
• двухветвевые
• четырехветвевые
• шестиветвевые

это замкнутая петля из отрезка каната, концы которого соединены

это строп, состоящий из отрезка каната, на концах которого имеются петли или захваты

это строп, состоящий из скобы, которая навешивается на крюк крана и ветвей – облегченных стропов

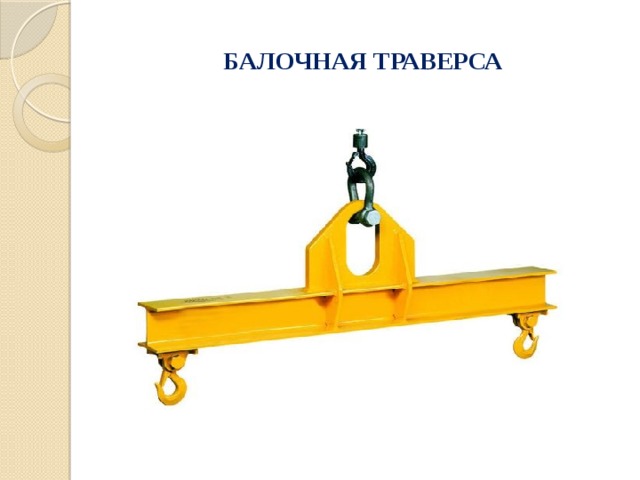

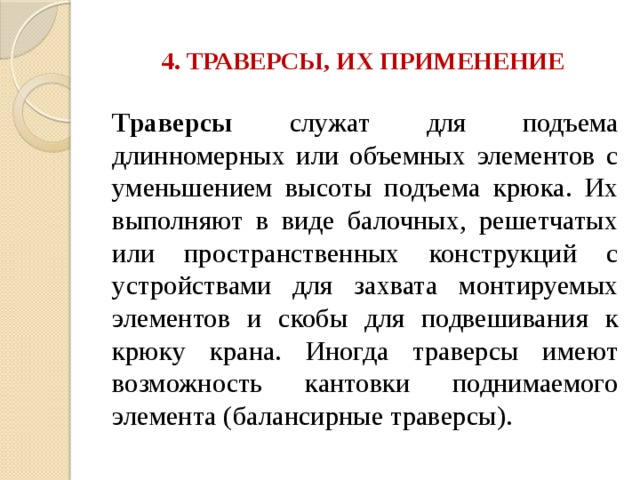

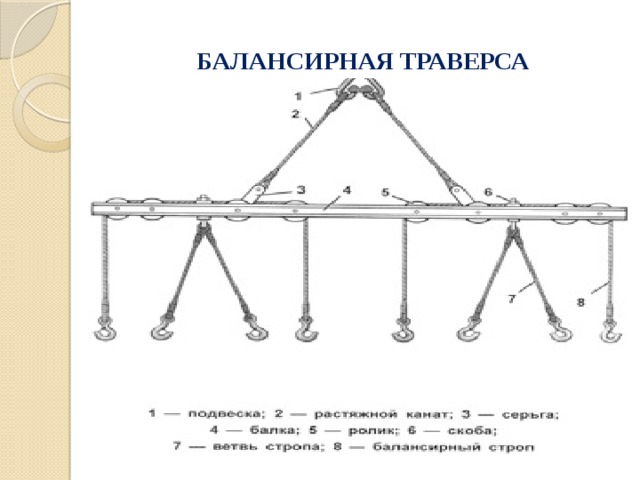

4. ТРАВЕРСЫ, ИХ ПРИМЕНЕНИЕ

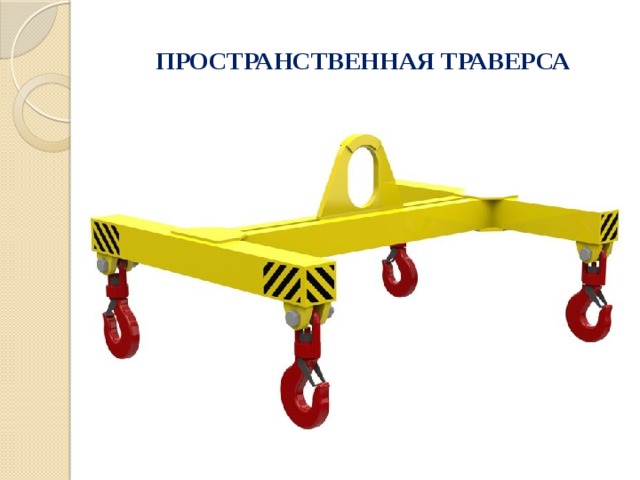

Траверсы служат для подъема длинномерных или объемных элементов с уменьшением высоты подъема крюка. Их выполняют в виде балочных, решетчатых или пространственных конструкций с устройствами для захвата монтируемых элементов и скобы для подвешивания к крюку крана. Иногда траверсы имеют возможность кантовки поднимаемого элемента (балансирные траверсы).

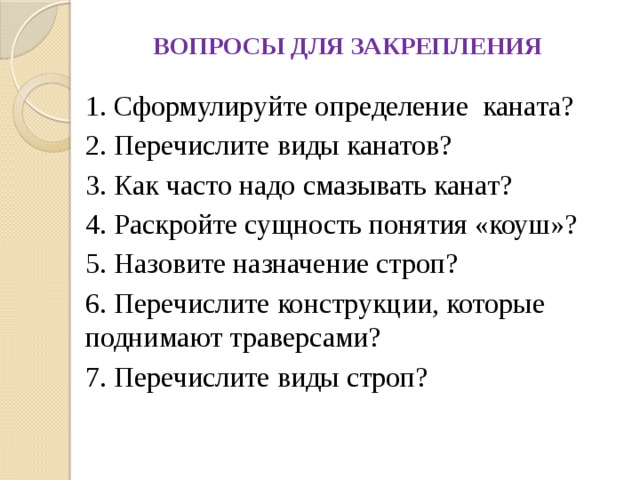

ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ

1. Сформулируйте определение каната?

2. Перечислите виды канатов?

3. Как часто надо смазывать канат?

4. Раскройте сущность понятия «коуш»?

5. Назовите назначение строп?

6. Перечислите конструкции, которые поднимают траверсами?

7. Перечислите виды строп?

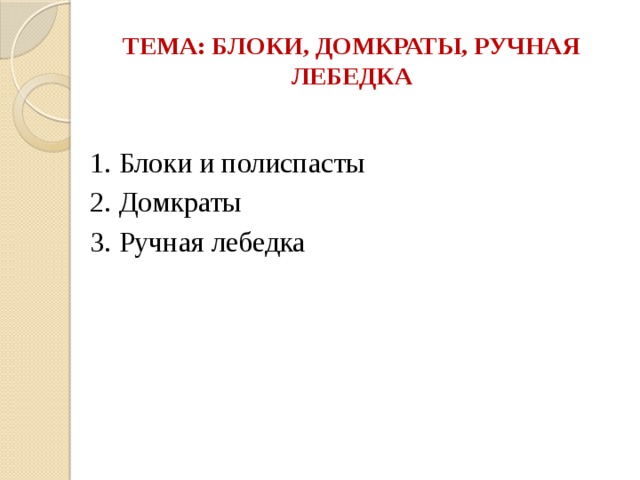

ТЕМА: БЛОКИ, ДОМКРАТЫ, РУЧНАЯ ЛЕБЕДКА

1. Блоки и полиспасты

3. Ручная лебедка

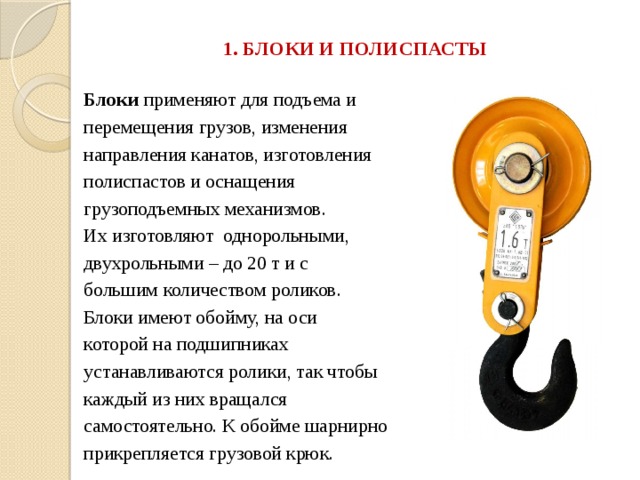

1. БЛОКИ И ПОЛИСПАСТЫ

Блоки применяют для подъема и

перемещения грузов, изменения

направления канатов, изготовления

полиспастов и оснащения

Их изготовляют однорольными,

двухрольными – до 20 т и с

большим количеством роликов.

Блоки имеют обойму, на оси

которой на подшипниках

устанавливаются ролики, так чтобы

каждый из них вращался

самостоятельно. К обойме шарнирно

прикрепляется грузовой крюк.

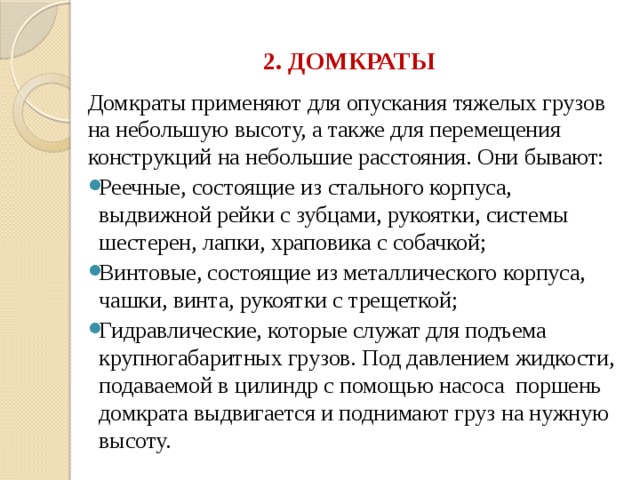

Домкраты применяют для опускания тяжелых грузов на небольшую высоту, а также для перемещения конструкций на небольшие расстояния. Они бывают:

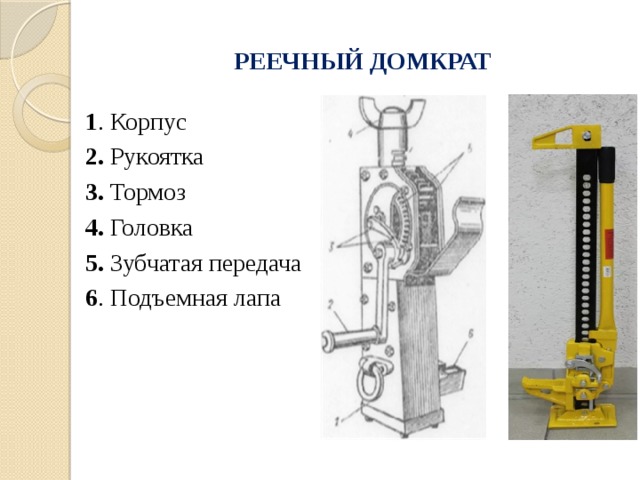

• Реечные, состоящие из стального корпуса, выдвижной рейки с зубцами, рукоятки, системы шестерен, лапки, храповика с собачкой;
• Винтовые, состоящие из металлического корпуса, чашки, винта, рукоятки с трещеткой;
• Гидравлические, которые служат для подъема крупногабаритных грузов. Под давлением жидкости, подаваемой в цилиндр с помощью насоса поршень домкрата выдвигается и поднимают груз на нужную высоту.
