Стенд для прозвонки кабелей

Прибор № 1

Разработка и производство электронных устройств

Разработка и производство электронных устройств

Продукция

Тестер для прозвонки кабеля, проверка жгутов ТЖ-02

Назначение

Тестер жгутов ТЖ 02 (тестер проводного монтажа) предназначен для осуществления полной проверки жгута (кабеля) на предмет замыканий, обрывов и правильности соединений в соответствии с электрической схемой.

Описание

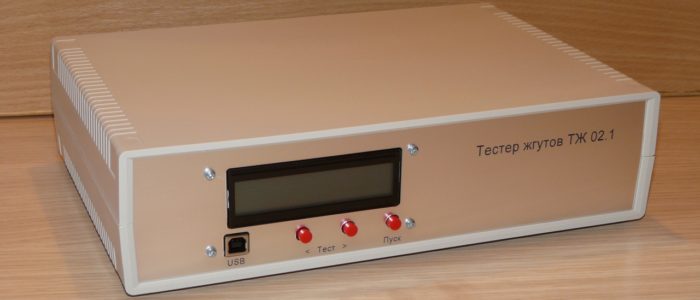

Тестер представляет собой корпусной прибор с органами управления, индикации и коммутации, а также с возможностью перепрограммирования вариантов проверки жгутов.

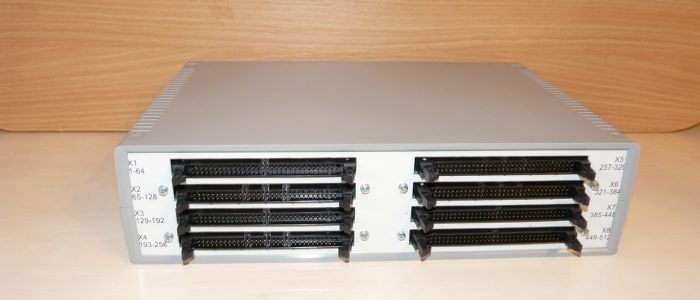

Коммутационные разъемы тестера позволяют проверять до 512 контактов контролируемого жгута. Максимальное количество каналов может составлять от 128 до 512 по желанию заказчика.

Если требуется проверка более 512 контактов, смотрите прибор тестер жгутов ТЖ-04.

Процесс проверки происходит быстро и наглядно — любые ошибки легко локализуются. Тестер показывает номер разъема и номер контакта в разъеме, где имеется замыкание или обрыв. Всю работу с ним могут вести рядовые сборщицы-монтажницы РЭА.

В энергонезависимой памяти тестера может одновременно храниться 73 программы проверки различных жгутов. Поэтому подключать тестер к компьютеру нужно только в случае обновления программ проверок.

Для создания программы проверки не требуется знания программирования – достаточно знаний пользователя ПК. Требуется только заполнение таблицы соединений в прилагаемой программе шаблоне. Приводится пример заполнения таблицы соединений и пример переходного адаптера к контрольному жгуту.

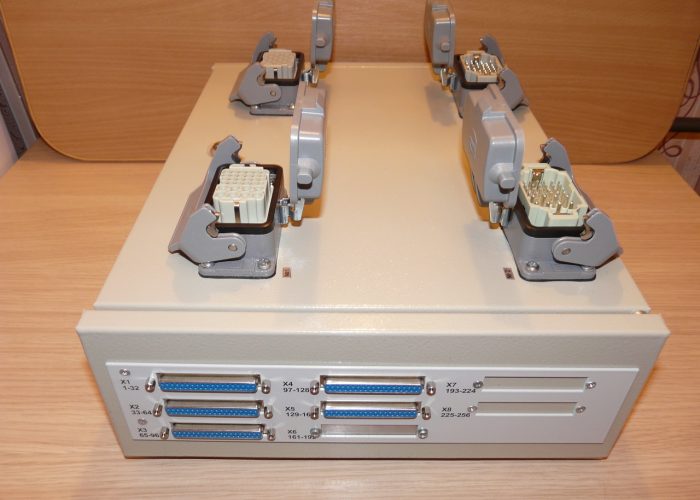

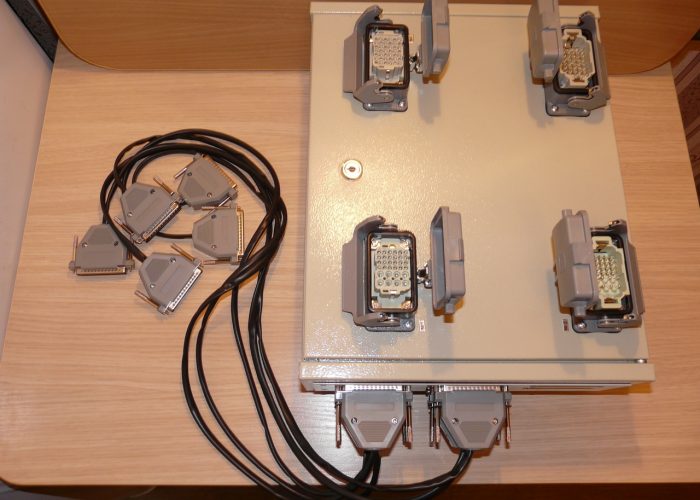

Для работы тестера требуется изготовление дополнительных адаптеров (переходников) под каждый тип проверяемого жгута. Адаптер нужен для согласования входных разъемов тестера с разъемами проверяемого жгута. В случае затруднения изготовления адаптеров или создания таблицы соединений на компьютере можно обратиться к разработчику тестера, оформив заявку с помощью формы ниже.

•
•

Тестер может питаться как от прилагаемого блока питания, так и от аккумулятора в случае работы в полевых условиях или при отсутствии сети 220В.

С 01.08.2019 произведена модернизация прибора (новая версия ТЖ 02.1). Питание прибора осуществляется через разъем USB.
При работе с компьютером питание поступает от USB разъема компьютера. При автономной работе питание поступает от сетевого адаптера 5В, 1А.
Программное обеспечение полностью совместимо с предыдущими версиями ТЖ-02.

•
•

Технические характеристики

габаритные размеры тестера	300х200х80 мм
максимальное количество тестируемых контактов в жгуте	512
количество программ проверки в памяти тестера	73
максимальная длина тестируемого жгута	300 м
возможность многократной перезаписи программ проверки	есть
масса	1.5 кГ
диапазон рабочих температур	-10 +50
напряжение питания	12 В
потребляемый ток	200 мА

Состав прибора

2. Блок питания от сети переменного тока 220В 50Гц выходное напряжение 5В, 1А.

3. Кабель связи с компьютером USB 2.0 (A-В).

4. Заглушка для тестирования работоспособности тестера.

5. Демонстрационный жгут.

6. Демонстрационный переходной адаптер.

7. Диск с программным обеспечением

Подробная документация

Наименование	Разъемы IDC-64	Разъемы DB-37-F
Тестер жгутов ТЖ02 — 128 каналов	85 000 руб	85 000 руб
Тестер жгутов ТЖ02 — 256 каналов	112 200 руб	112 200 руб
Тестер жгутов ТЖ02 — 384 канала	139 400 руб	149 600 руб
Тестер жгутов ТЖ02 — 512 каналов	166 600 руб	176 800 руб
Возможность создания протокола проверки жгута с записью в виде

файла и распечаткой на принтере 13 000 руб 13 000 руб

Наши клиенты ТЖ-02

Список клиентов, которые заказывали тестер жгутов ТЖ-02, можно посмотреть тут.

Источник

Прозвонка кабеля и проводов — методы, схемы, тестеры

При проведении электромонтажных работ может понадобиться прозвонка кабеля, например, когда производится маркировка жил и проводов, проверка изоляции и целостности проводки, а также поиск места обрыва электрокабеля. Рассмотрим, какими способами можно провести тестирование, а также необходимое для этой цели оборудование.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Пояснения к рисунку:

• A –электрокабель;
• B – жилы кабеля;
• С – источник питания (батарейка);
• D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Прозвонка телефонной трубкой

Проверка изоляции

Для тестирования изоляции мегаомметром или мультиметром принцип прозвонки такой же, как при поиске электрической связи между жилами кабеля.

Алгоритм тестирования следующий:

• устанавливаем на приборе максимальный диапазон — 2000 кОм;
• подсоединяем щупы к проводам и смотрим, что показывает дисплей прибора. Учитывая, что провода обладают определенной емкостью, пока она не зарядится, показания могут изменяться. Через несколько секунд табло прибора может отображать следующие значения:
• единица, это говорит о том, что изоляция между проводами в норме;
• ноль – между жилами короткое замыкание;
• какие-то средние показания, это может быть вызвано как «утечкой» в изоляции, так и электромагнитными помехами. Для установления причины следует переключить прибор на максимальный диапазон 200 кОм. При неисправной изоляции на табло отобразятся стабильные показания, если они будут меняться, то можно с уверенностью говорить об электромагнитных помехах.

Внимание! Перед проверкой изоляции электропроводки ее необходимо обесточить. Второй важный момент – проводя измерения, не прикасайтесь к щупам руками, этим можно внести погрешности.

Видео: Прозвонка провода — проверка целостности.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Тестеры для кабеля

Данный класс приборов позволяет проверить как целостность кабеля, так и правильность его подключения, что очень важно для сетей интернет провайдеров. Это могут быт простые устройства, проверяющие кроссоверность или сложные приборы на PIC контролере, у которых есть АЦП и встроенный мультиплексор.

Многоцелевой кабельный тестер Pro’sKit MT-7051N на микроконтроллере

Естественно, что стоимость таких устройств не располагает к их бытовому использованию.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.

Схема детектора

Перечень необходимых радиодеталей:

• переменное сопротивление R1 – 100 кОм;
• резистор R2 – от 4 до 8 МОм;
• конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
• конденсатор керамического типа с емкостью 0,1 мкФ;
• D1 – микросхема LAG 665 (желательно в корпусе DIP);
• SP – обычный наушник от телефонной гарнитуры.

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Источник

Кабель-тестеры 173

Кабель-тестеры – устройства, с помощью которых проверяют состояние электрических кабелей или кабельных линий. Некоторые модели позволяют определять рабочие характеристики кабельных жилок.

Существует три категории тестеров: для обычных, квалификационных и сертификационных проверок кабельных систем.

Если выясняется, что кабель не отвечает необходимым требованиям, то тестер выдаёт результат Fail. При этом сертифицирующие кабельные тестеры имеют функцию диагностики, то есть прибор сам определяет, в чём заключается проблема – в кабеле или ненадёжно закреплённых разъемах.
