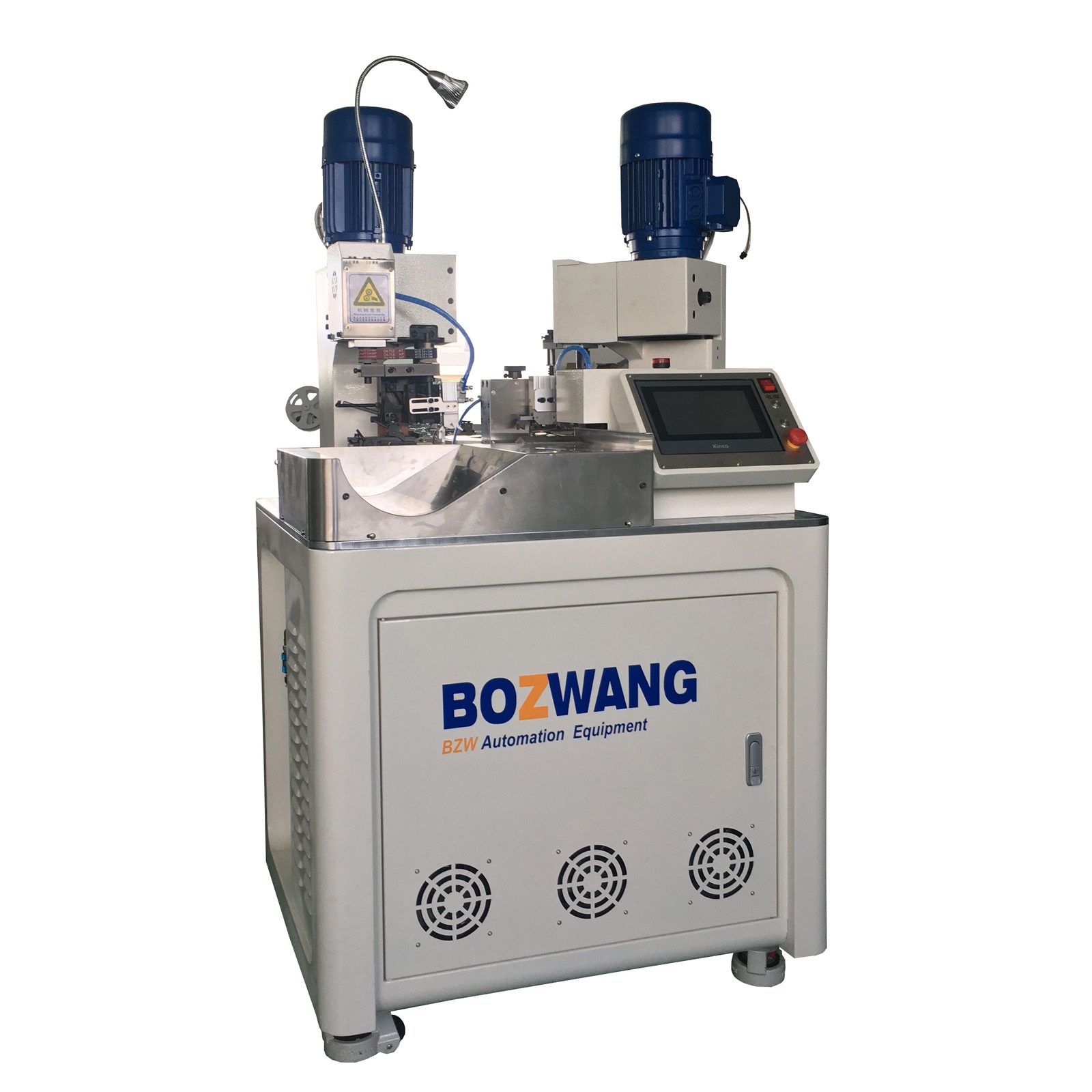

Автоматическая линия BZW-2.0

Автоматическая линия BZW-3.0+C

Автоматическая линия BZW-887

Автоматическая линия BZW-3.0+HM

Автоматическая линия HBQ-802E

Интеллектуальный обрабатывающий центр HBQ-902

Обрабатывающий центр для производства жгутовой продукции HBQ-901

Автоматическая линия BZW-3.0+C+Z

Автоматическая линия BZW-3.0+C+C+PM+4 М

Автоматическая линия BZW-4.0 D

Автоматическая линия BZW-3.0+2GF

Станки для обработки проводов и кабелей

Оборудование для обработки проводов и кабелей — устройства, позволяющие выполнить опрессовку, флюсование, лужение, надевание уплотнителя или колпачка и другие задачи для обработки провода.

Их главный принцип конструкции обеспечивает высокую гибкость производства и непрерывный контроль промышленного процесса. Такие устройства могут быть объединены в одну компьютерную сеть с помощью их инновационному программному обеспечению.

Функционал станков для обработки кабеля даёт возможность детально нарезать и зачищать, устанавливать и маркировать трубки ПВХ, а также опрессовывать кабеля со всех сторон благодаря различным типам аппликаторов и наконечников.

Высокое качество готового объекта достигается точными механизмами подачи и обработки кабеля, а также современными анализаторами усилия опрессовки, которые осуществляют постоянный контроль за качеством продукции во время всего цикла производственных работ.

Сейчас оборудование для обработки кабеля управляется с помощью сенсорной панели оператора с понятным и легким интерфейсом. Оно также может интегрироваться с другими устройствами подачи, укладки и обработки провода.

Современное оборудование для обработки проводов и кабелей характеризуется высокой точность, скоростью, надежностью и долговечностью. Станки могут удовлетворить все строгие требования в обработке монтажных проводов, а также специальных кабелей в автомобильной, авиационной и других отраслях промышленности.

Мы предлагаем вам огромный ассортимент станков. Среди них есть и те, которые комплектуются нестандартными модулями, а именно:

1. Модуль маркировки и вставки круглых ПВХ трубок;
2. Модуль обработки коаксиального кабеля;
3. Модуль вставки кабеля в разъем;
4. Модуль ультразвуковой сварки;
5. Модуль скручивания, лужения, флюсования и многие другие.

У нас вы найдёте и компактные, бюджетные машины, которые позволяют установить только до 3-х станций обработки, и многофункциональные станки с 6 станциями и дополнительными модулями. Все оборудование для обработки провода имеет возможность удлинения приемного конвейера.

Например, обрабатывающий центр для производства жгутов HBQ-902 выполняет задачи мерной резки, зачистки, установки уплотнителей, опрессовки, вставки проводов в разъем. HBQ-902 может производить обработку сразу 36 типов кабелей, что существенно повышает качество готовой продукции и сокращает трудоемкость производственного процесса. Эта модель может быть модифицирована разными компоновками модулей в зависимости от заданных требований и пожеланий заказчика.

Данное оборудование имеет прецизионный прибор измерения, оно способно динамически отражать величину усилия ввода и усилия извлечения и производить несколько длин технологической линии. Его принято считать интеллектуальным, так как единственный процесс, который происходит с помощью человека — это загрузка провода.

Данный обрабатывающий центр имеет ряд весомых преимуществ:
— Использование удобного программного обеспечения;
— Возможность подключения в MES;
— Интеллектуальное управление с простым интерфейсом;
— Оснащение модулями любого типа обработки проводов и кабелей.

Источник

Станки для обработки кабеля

Ручной станок предназначен для разделки кабеля диаметром до 30мм. Есть возможность подключения электрической дрели.

Автоматический станок для разделки кабеля диаметром до 30мм. Сменный рабочий нож. Простая разбираемая малогабаритная конструкция.

Ручной станок предназначен для разборки кабеля и проводов диаметром от 1 до 38мм. Конструкция разборная, ножи сменные.

Автоматический станок для разборки кабеля от 1 до 38 мм.

Универсальный Станок для разделки кабеля диаметром от 1 до 45мм.

Станок для разборки кабеля с бронёй диаметром от 2 до 60мм.

Станок предназначен для переработки кабеля от 1 до 90мм. Производительность станка до 3000кг в день. Станок предназначен для переработки любой брони.

Станок предназначен для переработки кабеля от 1 до 160мм. Производительность станка до 6000кг в день.

Станок для разделки кабеля от 5 до 70мм,разрезает кабель пополам. Предназначен для разборки бронированного кабеля.

Универсальный станок для разделки кабеля имеет одно большое регулируемое отверстие. Способен разделывать бронированный кабель диаметром до 120мм

Источник

Станки для разделки каблея

Кабелеразделочные станки — станки для разделки кабеля, которые обеспечивают разъединение металлических токопроводящих медных или алюминиевых жил с оболочкой. Их предназначение в том, чтобы механизировать процесс заготовки лома цветных металлов, с целью его дальнейшей переработки во вторсырье, с последующим использованием.

Качество разделения металлолома на черные и цветные металлы определяет эффективность работы кабелеразделочных производств. Ручной метод отделения металла от изоляции используется в основном на малых электромонтажных и ломоперерабатывающих предприятиях. Когда растет масштаб выполнения работ, здесь уже расшивка кабелей осуществляется на специальном оборудовании, которое и называется кабелеразделочный станок.

Конструкция и принцип работы

Все кабелеразделочные станки имеют похожее строение и примерно одинаковый принцип работы. Станок для разделки кабеля и трансформаторной шины имеет защитный корпус, внутри которого расположены основные агрегаты. Режущий инструмент из стали (нож) — это главный рабочий механизм всего станка. Вследствие работы электродвигателя он приводится в действие.

Помимо ножей, в состав станков входят дополнительные устройства, а именно приспособления для уплощения металлических жил и пресс.

Корпус станка скреплен из стальных пластин, толщиной не менее 3 миллиметров, так как требуется запас прочности.

В зависимости от размера обрабатываемого кабеля, от его типа, толщины оболочки и количества жил, можно настраивать место и движение режущего ножа на станке. Управляет станком оператор, который подает кабель в нужное отверстие. Но есть и такие модели станков, которые оснащены электроникой.

Группа станков для очистки кабелей включает несколько разновидностей оборудования, которые предназначены для обработки разнообразных силовых и электрокабелей, а также всевозможных электротехнических изделий (например, трансформаторной шины).

Существуют такие виды станков как специализированные и универсальные. различаются они количеством входных отверстий для подачи кабеля. Есть такие модели, которые помимо кабелей обрабатывают еще и теплообменные аппараты, бытовые и монтажные провода, всевозможные шнуры, промышленные кабели, а также сетевые кабели и так далее.

Стрипперы

Одной из популярных моделей считается станок стриппер.

Стрипперы имеют компактный размер в сравнении с другими видами станков. За счет этого мобильны, дают возможность перестановки на подходящий участок на производстве.

Большой процент станков служат для снятия изоляции, разделывания алюминиевых и медных кабелей, с разного типа оболочек, одинарные и многослойные, а также с разными составами оболочек, например, резиновые, металлические, из поливинилхлорида, либо масляной бумаги.

Наша компания занимается продажей качественных кабелеразделочных станков и комплектующих к ним. Мы даем гарантию на наши станки. Полный ассортимент вы можете посмотреть на страницах нашего сайта, но хотим немного описать основные виды станков, которые вы можете приобрести у нас.

Виды станков

1. Ручные станки. Сюда входят такие модели как М-15, М-20, М-25, М-38. Стоимость этих моделей варьируется от 5000 руб. до 25000 руб. Используются для разделки кабеля и извлечения жил механическим методом. Пользуются спросом у частных лиц и не крупных предприятий ломопереработки. Cостоят из корпуса, нижнего вала, который протягивает кабель и верхнего вала с режущим элементом. Ножи можно менять, точить. В модели М-15 кабель вытягивается ручным способом между тремя подшипниками, режущий элемент делает вверху разрез вдоль кабеля. Модели М-20, М-25 и М-38 работают по принципу мясорубки, оператор крутит рукоятку, приводя в движение нижний вал, тянущий кабель, тем временем нож на верхнем валу режет кабель. М-20 и М-25 имеют один канал разделки, М-38 имеет 11 каналов разделки и пресс. Кабель проходит между двумя валами с просечкой, которые имеют между собой небольшой зазор, изоляционная оболочка лопается, что позволяет извлечь внутреннюю скрутку. М-20, М-25 и М-38 имеют биту, что дает возможность работать от электроинструментов, таких как перфоратор, дрель, либо шуруповерт.

2. Многовходные станки. Это станки MQ-38, MQ-45, K-45-10, K-45-12, K-45-21, K-50-15. Их предназначение разделка кабеля диаметром до 60 мм. Их преимущество в том, что они имеют многоканальный блок и минимум перенастроек. Оператор подает кабель в нужный канал разделки, поэтому не приходится постоянно делать перенастройку станка. Зачастую эти станки используют для разделки кабеля не имеющего защитную оболочку из стали, алюминия или свинца.

3. Одновходные станки с одним ножом. Это модели MS-60, MS-80. Эти станки обрабатывают кабеля от 1 мм, так же обрабатывают бронированные кабеля. Но нюанс в том, что у них только 1 канал разделки и они не имеют направляющей втулки для кабеля. За счет этого приходиться направлять кабель руками.

4. Одновходные станки с двумя ножами. Модели этой категории: MS-70, MR-80, MS-120. У этих станков имеется 1 канал для разделки и два режущих элемента. Обрабатывают бронированные кабеля во всевозможных оболочках. Эти станки режут оболочку с двух сторон. Но есть и минус у этих станков, они могут работать только с кабелями диаметром от 10 мм.

5. Универсальные станки. Это модели CR-120, B-100, B-160. Их универсальность состоит в том, что они имеют 2 блока, один из которых предназначен для работы с кабелями от 1 мм до 4 см, второй блок имеет 2 ножа и работает с бронированными кабелями и кабелями большого диметра.

Преимущества

Каждая модель оборудования прошла ни один тест. Мы ежедневно работаем на данных станках и знаем все тонкости по разборке кабеля. Мы подберем оборудования с учетом ваших задач, по очень приятной для вас цене. Станки полностью автоматизируют процесс разделки кабелей, сокращают ручной труд, что непременно актуально на сегодняшний день. В зависимости от модели станка и разбираемого материала, окупаемость оборудования составляет от 1 до 4 месяцев.
