Обзор трассоискателей и маркероискателей Сталкер

Трассоискатели «Сталкер» представлены отечественным производителем, как оборудование отличного качества. Контроль сборки происходит на всех этапах производства.

Трассоискатели Сталкер от компании Радио-Сервис российского производства поставляются в комплекте с генератором и имеют простой интерфейс управления. Вне зависимости от комплекта, максимальная рабочая глубина обнаружения трасс составляет не менее 6 метров с точностью ±5%.

Трассоискатели Сталкер

Комплекс трассопоисковый «Сталкер» 15-12

Общие особенности трассоискателя «Сталкер 15-12»:

• Простой, интуитивно-понятный поиск коммуникации;
• «РАДИО» частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.

Комплекс трассопоисковый «Сталкер» 15-14

Трассоискатель «Сталкер 15-14» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассоискателя «Сталкер 15-14»:

• Функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;
• GPS — выноска подземных трасс с последующим наложением на карту;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.
• Меню приемника ПТ-14 на русском и английском языках.

Комплекс трассопоисковый «Сталкер» 15-24

Трассоискатель «Сталкер 15-24» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24.

Общие особенности трассоискателя «Сталкер 15-24»:

• функция «Компас» — схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции
• GPS — выноска подземных трасс с последующим наложением на карту;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект поисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

Комплекс трассопоисковый «Сталкер» 75-12

Трассоискатель «Сталкер 75-12» предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ. В комплект поставки трассоискателя «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.

Общие особенности трассоискателя «Сталвкер 75-12»:

• Простой и понятный процесс поиска подземных коммуникаций;
• Дальность поиска — до 10 км на глубине до 6 м;
• «РАДИО» частота (пассивная) для поиска трассы без генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.

Комплекс трассопоисковый «Сталкер» 75-14

Общие особенности трассоискателя «Сталкер 75-14»

• функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;
• трассировка и координирование местоположения во всемирной системе координат;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 75-14 автоматически отображает глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект поисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
• Меню приемника ПТ-14 на русском и английском языках.

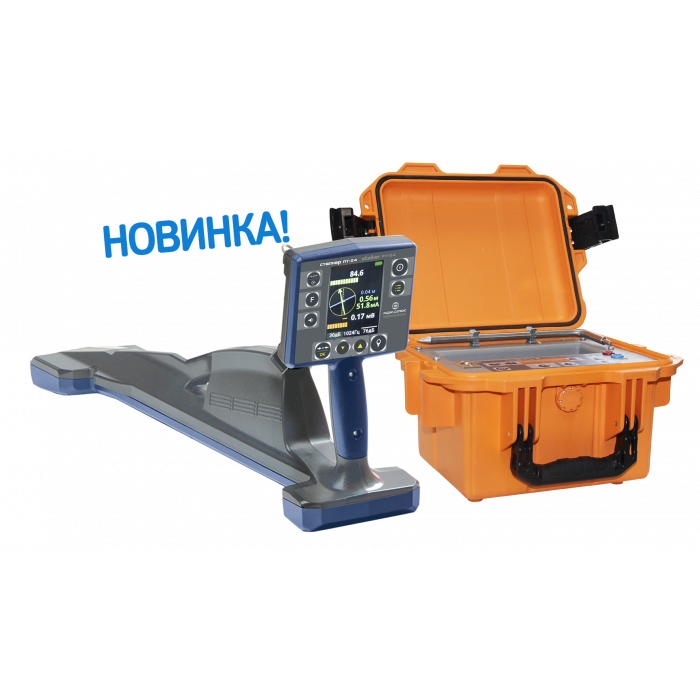

Комплекс трассопоисковый «Сталкер» 75-24

Общие особенности трассоискателя «Сталкер 75-24»

• функция «Компас» — схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции
• трассировка и координирование местоположения во всемирной системе координат;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 75-24 автоматически отображает глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект поисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

Маркероискатели Сталкер

Маркероискатель «Сталкер» ПМ-2

Маркероискатель Сталкер ПМ-2 предназначен для обнаружения всех типов пассивных электронных маркеров, (в том числе интеллектуальных), используемых для идентификации подземных коммуникаций.

1. Определение положения электронных маркеров восьми типов;
2. Режим сканирования: поиск одновременно до четырех маркеров различного типа;
3. Определение глубины залегания маркера (в зависимости от типа маркера до 3,0 м);
4. Память на 10000 точек, беспроводная связь с ПК;
5. Возможность подключения GPS/Глонасс приемника для последующего наложения координат объекта на карту.
6. Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля.

Маркероискатель «Сталкер» ПМ-3

Маркероискатель Сталкер ПМ-3 предназначен для обнаружения всех типов пассивных электронных маркеров, (в том числе интеллектуальных), используемых для идентификации подземных коммуникаций. Маркероискатель ПМ-3 позволяет считывать данные из интеллектуальных электронных маркеров серий 1400-XR-iD, 1200-XR-iD.

• Определение положения электронных маркеров восьми типов;
• Режим сканирования: поиск одновременно до четырех маркеров различного типа;
• Определение глубины залегания маркера (в зависимости от типа маркера до 3,0 м);
• Память на 10000 точек, беспроводная связь с ПК;
• Возможность записи показаний с привязкой к координатам, полученным от внешнего GPS/ГЛОНАСС-модуля и последующей их передачей для просмотра на компьютере или устройстве с ОС Android.
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля

Вернуться на Главную

Источник

Комплекс дефектопоисковый «Сталкер» ВЛ на две секции шин

Сталкер ВЛ предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

При поднесении приёмника «ПТ-01ВЛ» к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

• Запатентованный метод определения поврежденного фидера с применением генератора;
• Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
• Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, «Волна», «Зонд»);
• Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
• Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
• Диапазон рабочих температур от – 30 до + 55 º С.

• Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
• Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
• Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
• Применение одного генератора на 2 секции;
• Высокая помехоустойчивость.

Наименование параметра		Значение
Генератор ГТ-100ВЛ
1 Выходное напряжение, не более, В		400*
2 Формируемые рабочие частоты, Гц		Двухчастотный, основная частота 526
3 Отклонение от рабочей частоты, Гц, не более		±1
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В		от 198 до 242
5 Максимальная потребляемая мощность, не более, ВА		150*
6 Габаритные размеры, не более, мм		370х320х135
7 Масса, не более, кг		8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
8 Номинальные значения рабочих частот, Гц	при работе с генератором	526
	при работе без генератора	50, 550
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА		400
10 Динамический диапазон входных сигналов, не менее, дБ		92
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц		по уровню минус 3 дБ	по уровню минус 60 дБ
		9	24
12 Диапазон напряжений питания постоянного тока, В		от 4,4 до 6,0
13 Габаритные размеры, не более, мм		175´115´40
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч		7
15 Масса, не более, кг		0,9
Блок согласования БС-3
16 Ограничение входного напряжения переменного тока, не более, В		700
17 Габаритные размеры, не более, мм		225´175´145
18 Масса, не более, кг		1,5

http://www.youtube.com/watch?v=eK-nYOvkGwM

Источник

Комплекс трассопоисковый «Сталкер» 15-24

Код товара 128045

Трассоискатель «Сталкер 15-24» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24 .

В учебных фильмах можно ознакомиться с принципами работы с комплексом:

• работа с GPS модулем https://youtu.be/wZPIzG8_Tno,
• поиск мест отводов трубопроводов «Сталкер» 15-24 https://youtu.be/MF0I_xypMfQ
• бесконтактная подача поискового сигнала ГТ-15 https://youtu.be/aCZo19lgC1E

Поиск мест повреждения трассопоисковым комплексом «Сталкер» 75-24 показан в учебном фильме https://youtu.be/Q7ht0PSZkiIОбщие особенности трассоискателя «Сталкер 15-24»:

• функция «Компас» — схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции
• GPS — выноска подземных трасс с последующим наложением на карту;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01 ;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100 ;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Легкий и компактный генератор ГТ-15 . Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

Увеличенный яркий цветной дисплей

Увеличенное время работы

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

— первая с протекающим током от генератора;
— вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала — в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.

Запись в память приемника ПТ-24:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

направления к коммуникации;

показания глубины залегания коммуникации и величины тока в ней;

направления поискового тока;

относительной полярности разности потенциалов по входу «ДАТЧИК»;

фазы сигнала по входу «ТРАССА»;

местные дата и время в момент снятия показаний по информации GPS;

координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Диапазон рабочих температур, °С

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.

Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом , Вт

Сила тока, потребляемая от источника постоянного тока , А

Источник
