Проволочная антенна G5RV. История создания
История этой антенны началась в далеком 1935 году, когда в декабрьском выпуске «SIGNAL MAGAZINE» была опубликована статья, авторами которой были Art Collins (ex. W9CXX) и L.M.Groft. Антенна представляла собой тяжелую конструкцию, выполненную из алюминиевой трубки. Длина каждого плеча была 15 м 69 см. Линия передачи, также выполненная нз трубки, имела длину 25,4 м, а волновое сопротивление линии было равно 300 Ом. Усиление — 1 дБ по отношению к полуволновому диполю. Антенна предназначалась для работы в диапазонах 80, 40, 20 м. В начале 50-х годов эта антенна вновь появилась в Англии и в модифицированном виде была представлена радиолюбителем R.L. Vamey G5RV.
Следует отметить, что в таком исполнении G5RV имеет наилучшне показатели, т.к. открытый (симметричный) фидер имеет высокие характеристики и минимум потерь. Антенна выполняется из медного провода или антенного канатика диаметром 2.5…3 мм, а открытый фидер — из такого же материала, но диаметр составляет 1,6… 1,8 мм. Существует еще несколько модификаций антенны G5RV, к которым сам R.L.Varney G5RV никакого отношения не имеет. Однако в свое время он выделил одну из них (рис. ниже).

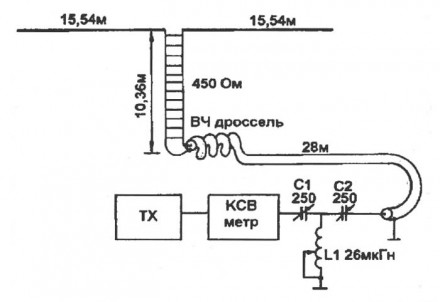

Вариант антенны предложеный самим G5RV
Это компромиссный вариант антенны с использованием коаксиального фидера и обычного Т-образного тюнера. ВЧ-дроссель и линия передачи выполнены из коаксиального кабеля 75 Ом. Намотка дросселя — виток к витку, 10 витков на оправке 150 мм. В случае применения кабеля 50 Ом линия передачи открытого типа должна быть с волновым сопротивлением 300 Ом, а длина ее — 9 м. Можно применить линию типа КАТВ, где Rволн= 300 Ом, хотя ее характеристики резко ухудшаются при воздействии влаги.

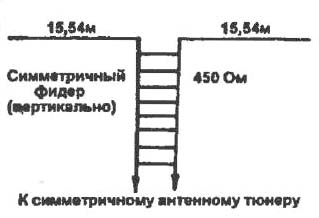

Лучше изготовить открытый фидер самому:
Воздушная линия для питания антенны

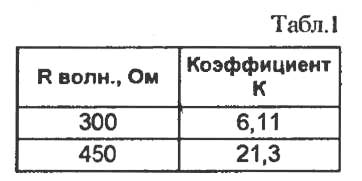

Расстояние между проводниками определяют пользуясь таблицей 1.
Расчет линии питания

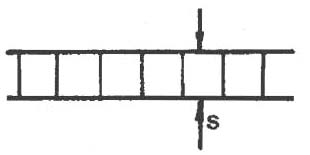

S=K*d, где:
S-расстоянне между центрами проводов,
К — коэффициент,
d — диаметр провода
Необходимо отметить, что это компромиссная много диапазонная антенная система, состоящая из самого излучателя, линии передачи и Т-образного антенного тюнера, по входу которого всегда КСВ = 1, но в самой линии передачи присутствуют определенные значения КСВ. Тем не менее, передатчик работает на согласованную нагрузку и имеет высокий КПД. Значения КСВ в линии передачи определяют КПД самой антенной системы (вспомним, что это компромиссная антенна). Если не удается получить КСВ = 1 по входу антенного тюнера, следует проверить правильность работы КСВ-метра или откалибровать П-контур трансивера либо усилителя мощности на эквиваленте антенны = 50 или 75 Ом.

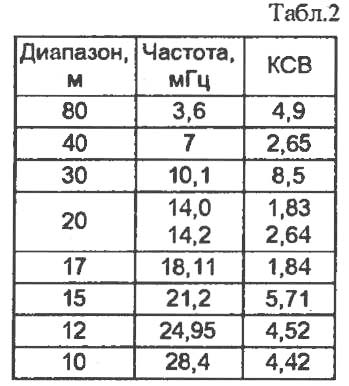

Обратимся к табл.2 — «Значення КСВ в линии передачи антенны G5RV», которую вывел Bill Огг (W6SAI), известный разработчик антенн и автор калифорнийского «HANDBOOK» (радиоежегодника).
Несмотря на определенные значения КСВ внутри антенной системы, W6SAI остался доволен работой G5RV в целом. Антенна G5RV может быть расположена как обычный диполь параллельно земле, как «Sloper» (под наклоном) или как «Inverted Vee». Обычно ее устанавливают как «Inverted Vee». В случае применения металлической мачты открытый фидер располагают не ближе 40 см от нее. Эта часть линии передачи располагается вертикально. Все это сказывается на значениях КСВ в линии. В диапазоне 160 м можно использовать эту антенну, но для этого линию передачи закорачивают в точке подключения к согласующему устройству, образуя Т-образную антенну. В этом случае необходимо иметь хорошее заземление.
Настройка производится также по минимуму КСВ по входу антенного тюнера. Тех, кто наберется терпения и изготовит симметричный (балансный) антенный тюнер, ждет успех использования антенны G5RV, запитанной 450-омным двухпроводным фидером длиной 25,6 м, однако использование варианта антенны с коаксиальным кабелем и Т-образным антенным тюнером дает весьма хорошие результаты по сравнению с другими простыми антеннами.
