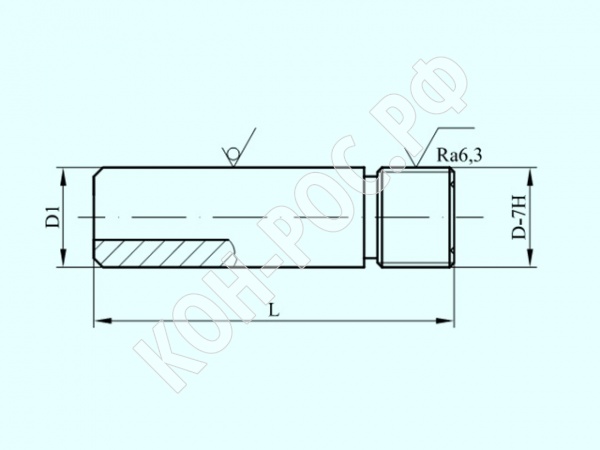

Штуцер Шц-G1/2 ст.09г2с
Приварной штуцер – элемент на толстостенном трубопроводе. Одна сторона имеет наружную резьбу, другая предназначена для приварки. Конструкционный штуцер – закладная конструкция, необходимая для установки контрольно-измерительного оборудования трубопровода и запорной арматуры. Штуцер предназначен для технологического трубопровода или аппаратов, работающих под давлением (в составе автоматизированных систем). Предельное значение давления определяется техническими параметрами штуцера и аппарата.
Разновидности штуцеров – цилиндрические и конические. Обозначаются Шц и Ш соответственно. Целевое назначение приварного штуцера Ш – размещение на трубопроводе приваркой. Различия материалов и конструкции штуцеров определяются запланированными условиями эксплуатации.
Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
Штуцеры изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Всегда в наличии:
Штуцер Ш-К1/2 ст.20
Штуцер Ш-R1/2 ст.20
Штуцер Ш-К1/2 нержавеющая сталь
Штуцер Ш-R1/2 нержавеющая сталь
Штуцер Шц-G1/2 ст.20
Штуцер Шц-М20*1,5 ст.20
Штуцер Шц-G1/2 ст.09г2с
Штуцер Шц-М20*1,5 ст.09г2с
Штуцер Шц-G1/2 нержавеющая сталь
Штуцер Шц-М20*1,5 нержавеющая сталь
Источник
Штуцер приварной g1 2 для монтажа манометров
02.10.2020 15кч888р (СВМ) Ду-65 Распродажа по 4000 руб с НДС!
Распродаем складские остатки. 15кч888р (СВМ) Ду-65 Распродажа по 4000 руб с НДС!
01.09.2020 Запущено производство резьбовых переходников из латуни
Запущено производство резьбовых переходников из латуни. Любые виды присоединения, любые резьбы — внутренняя-наружная, наружная-наружная, внутренняя-внутренняя, G1/2, G1/4, М20х1,5, М12х1,5, возможны другие варианты по чертежам заказчика. Цена переходника от 100 руб.!
05.07.2020 Распродажа трубки медной 12мм
В связи с окончанием производственного цикла распродаем остатки материалов: трубка медная 12мм стенка 1,5мм отрезками по 3м по цене 170руб с НДС. Производство Россия.
03.06.2020 Сезонное снижение цен на соединение НСВ и НСН из нержавеющей стали
Теперь ниппельное ввертное соединение НСВ из нержавеющей стали (12Х18Н10Т) всего 380 руб. с НДС; ниппельное соединение навертное НСН из нержавеющей стали (12Х18Н10Т) всего 280 руб. с НДС! Вся продукция изготовлена Завод «МАНОМЕТР». Описание здесь: Соединение ввертное НСВ Соединение навертное НСН
01.02.2020 Гильзы защитные на высокое давление
Вышла из производства и успешно прошла гидравлические испытания первая партия гильз защитных цельноточеных для термопреобразователей на высокое давление. Описание можно посмотреть здесь: Гильзы защитные на высокое давление.
Источник
Штуцер G1/2 внешняя под манометр
Минимальная сумма заказа на сайте — 1000 руб.
- +7 (495) 989-22-74 +7 (495) 989-22-74
- +7 (495) 646-24-56
- +7 (985) 182-76-82
- +7 (495) 989-22-74 +7 (495) 989-22-74
- +7 (495) 646-24-56
- +7 (985) 182-76-82
| День | Время работы | Перерыв |
|---|---|---|
| Понедельник | 09:30 — 18:00 | |
| Вторник | 09:30 — 18:00 | |
| Среда | 09:30 — 18:00 | |
| Четверг | 09:30 — 18:00 | |
| Пятница | 09:30 — 17:00 | |
| Суббота | Выходной | |
| Воскресенье | Выходной |
* Время указано для региона: Россия, Москва
Условия возврата и обмена
Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.
Сроки возврата
Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).
Обратная доставка товаров осуществляется по договоренности.
Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:
- товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
- товар полностью укомплектован и сохранена фабричная упаковка;
- сохранены все ярлыки и заводская маркировка;
- товар сохраняет товарный вид и свои потребительские свойства.
Штуцер стальной для подключения манометра или датчика давления.
Данное изделие одной стороной приваривается к трубопроводу, а с другой стороны имеется резьба, на которую накручивается обычно трехходовой кран или шаровый кран или игольчатый вентиль.
Источник
Штуцеры для манометров в Санкт-Петербурге
Переходник для манометра ВР M12×1,5 — НР G¼″ (сталь)
Штуцер с наружной резьбой 2.645-098.0 KARCHER
Штуцер пятивыводной TAEN, для монтажа манометра и реле давления, 110 мм
Штуцер латунный с внутренней резьбой G1 2.645-014.0 KARCHER
Технические манометры ДМ 05063
Штуцер STOUT SFT-0035-000125 НР 1″X25 1 шт.
5-ти выводной штуцер Italtecnica 91 мм
Манометр МТ-63 (1,6МПа; 2,5 МПа; 4,0МПа), резьба G1/2, M20×1.5
Штуцер 5-ти выводной R5V Джилекс 9006
Штуцер пятивыводной TAEN, для монтажа манометра и реле давления, 110 мм 5153002
Пятерник (Штуцер) 5-ти выводной (80) VIEIR
Штуцер пятивыводной TAEN, для монтажа манометра и реле давления, 80 мм
Реле давления PM53W 1″ — FG 16A с манометром и 3-х выводным штуцером Italtecnica
Пятиходовой штуцер Itap
Реле давления с манометром и пятивыводным штуцером Italtecnica PM5-3W 1″- FG
250В 16A, усиленные стальные кольца
Комплект автоматики с прозрачным реле (реле, штуцер 5вых, манометр) с проводами для подключения
Клапан для монтажа/демонтажа манометра WATTS 1/4″х1/2″
Источник
2.2.2. Присоединительные штуцеры
Присоединения манометрических приборов к технологическим линиям реализуется различными резьбовыми способами, наиболее распространенными, и безрезьбовыми, которые рассматриваются ниже.
Резьбовые соединения манометрических приборов – присоединительные штуцеры по виду уплотнения можно подразделить на сосковые, безсосковые, уплотнения по конусу.
Сосок (торцевой выступ) у присоединительного штуцера предназначен для предотвращения перекрытия уплотнительной прокладкой подводящего к прибору канала измеряемой среды. Такое перекрытие может иметь место при смещении уплотнительной прокладки в гнезде ее монтажа, дефектности изготовления как непосредственно прокладки, так и ее гнезда, недостаточного профессионального уровня монтажника.
При использовании в монтажном уплотнении манометрического прибора прокладок из материалов с определенной твердостью, например, из металлов, с размерами, не допускающими возможность их смещения в посадочных гнездах, и этим исключающим перекрытие канала измеряемой среды могут иметь место безсосковые виды присоединительных штуцеров.
Уплотнение «конус по конусу», «сфера по конусу» применяются в манометрических приборах сверхвысоких давлений.
Резьбы у присоединительных штуцеров манометрических приборов подразделяются на метрические и трубные, которые, в свою очередь, разделяются на цилиндрические и конусные.
Метрические цилиндрические резьбы /2-9/ были и во многом остаются стандартом присоединения манометрических приборов в отечественной промышленности. Маркируются буквой М.
Трубные (дюймовые) резьбы /2-10/ отличаются более высокой механической прочностью и преобладают в приборах, используемых в Европе. В основном это резьбы цилиндрические. Маркируются как G .
Трубные конические резьбы /2-11/, обладающие также высокой механической прочностью, не требуют применения уплотнительных прокладок. Присоединительные штуцеры с конусными резьбами из-за практичности получили широкое применение в Северной Америке, Англии.
Трубные конические резьбы в Европе базируются на английском стандарте British Standart ( BS 21 ) и маркируются как R — для наружного исполнения и Rc — для внутреннего.
Линейные размеры конических резьб Англии и Америки в применении к манометрическим приборам (до 1/2″) различаются в пределах десятых и сотых долей миллиметра. Некоторые специалисты по металлообработке эти резьбы принимают идентичными.
Американский стандарт на трубные конические резьбы следующий: ANSI / ASME B 1.20.1. Резьбы такого типа обозначаются как NPT .
Размеры присоединительных штуцеров показывающих манометрических приборов строго нормированы и должны соответствовать в нашей стране ГОСТ2405-88/2-5/ и ТУ на приборы, в европейских странах соответственно европейским нормам EN 837/2-12,2-13/.
На рис. 2.20 приведены различные варианты изготовления при c оединительного штуцера c метрическими резьбами – от М10х1 до М20х1,5 (см.табл.2.1) по ГОСТ 2405-88/14/. При этом резьба М10х1 традиционно применяется на штуцерах манометров с диаметром корпуса 40мм, М12х1,5 – на манометрах 50 и 63 мм, манометры 100, 160 и 250 мм в большинстве изготавливаются с М20х1,5. Резьбы М16 используются как специальные в преобладающем большинстве для высоких давлений.
Рис. 2.20. Варианты изготовления присоединительного штуцера по ГОСТ 2405-88/2-5/:
а – сосковый; б – сосковый с дополнительной площадкой; в — широкоугольный; г – остроугольный с площадкой; д – остроугольный;
Наиболее широкое распространение получил сосковый присоединительный держатель (рис.2.20а). Наиболее прост в изготовлении, удовлетворяет основным требованиям монтажа. Проточка, изготавливаемая на торце штуцера, снижает требования к механическим усилиям по обеспечению герметичности уплотнения.
Сосковый держатель с дополнительной площадкой (рис.2.20б) предусматривает в ответной части строго лимитированное посадочное гнездо под уплотнительную прокладку, в которой исключается ее свободное перемещение.
Широкоугольный (рис.2.20в), остроугольный с площадкой (рис.2.20г), остроугольный (2.20д), конусный (2.20е) – виды присоединительного штуцера для уплотнения «конус по конусу» или «сфера по конусу» и изготавливаются у приборов, как правило, работающих при высоких и сверхвысоких (свыше 100 МПа) давлениях.
Европейские нормы EN 837-1 и EN 837-3/2-12,2-13/, по сравнению с немецким стандартом DIN 16 288, действовавшим до принятия этих норм, кроме цилиндрических допускают изготавливать штуцеры с коническими резьбами (табл.2.2). Класс допуска на изготовление трубных резьб также снижен, по сравнению с немецким стандартом, с категории А до В.
