Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 исп.10, ШПС-12 исп.11, ШПС-12 исп.12
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020

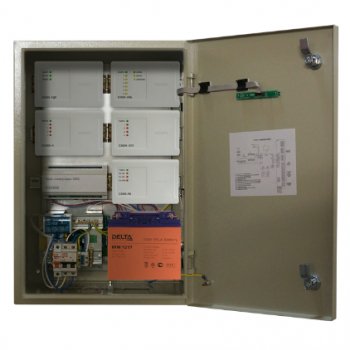

ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-ПИ», «С2000-КДЛ-2И», «Рупор исп.02», «С2000-PGE», «С2000-PGE исп.01», «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи
220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания «МИП-12» (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации «БК-12-RS485», который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току «МИП-12» и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип «С», 16 А)
- индивидуальный автоматический выключатель для защиты «МИП-12» (тип «С», 3 А)
- ШПС-12 исп.11 имеет прозрачное окно
- ШПС-12 исп.12 имеет степень защиты корпуса IP54
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-12 исп.10 | ШПС-12 исп.11 | ШПС-12 исп.12 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | |||
| Резервный источник питания | Аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М – 2 шт. | |||
| Номинальное выходное напряжение: | при питании от сети | (13,6±0,6) В | ||
| при питании от батарей | (9,5…13,5) В | |||
| Номинальный суммарный ток нагрузки | 3 А | |||
| Общее количество выходов напряжением «12 В» для подключения приборов, устанавливаемых внутри ШПС | 7 | |||
| Максимальный ток по одному выходу «12 В» | 0,65 А | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | |||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | |||
| Габаритные размеры, не более | 650×500×220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
Сертификаты
Источник
Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12, ШПС-12 исп.01, ШПС-12 исп.02
ШПС-12 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект МК-1 ШПС, поставляемый по отдельному заказу). Цепи
220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки).
- Внутри шкафа установлены:
- модуль источника питания «МИП-12» (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации «БК-12», который позволяет организовать:
- семь каналов питания приборов с индивидуальной защитой от перегрузки по току
- подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с «усиленной» защитой для подключения внешних приборов
- общий автоматический выключатель для защиты от перегрузок по току «МИП-12» и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип «С», 16 А)
- индивидуальный автоматический выключатель для защиты «МИП-12» (тип «С», 3 А)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-12 | ШПС-12 исп.01 | ШПС-12 исп.02 | ||
| Питание шкафа | от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц | |||
| Номинальное выходное напряжение: | при питании от сети | (13,6±0,6) В | ||
| при питании от батарей | (9,5…13,5) В | |||
| Номинальный суммарный ток нагрузки | 3 А | |||
| Общее количество выходов напряжением «12 В» для подключения приборов | 7 | |||
| Общее количество выходов «RS-485» для подключения приборов | 8 | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Максимальный ток по одному выходу «12 В» блока коммутации | 0,65 А | |||
| Габаритные размеры, не более | 650×500×220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
Сертификаты
Источник
Шкаф ШПС Болид — комплекс пожарной сигнализации
При сдаче в эксплуатацию какого-либо строения в первую очередь проверяется наличие противопожарной системы. В помещениях с электрооборудованием или складах с горючими материалами установка систем противопожарной безопасности особенно важна. Для этого применяются шкафы ШПС Болид (шкаф пожарной сигнализации).
Общая информация об устройстве
Шкаф пожарной сигнализации ШПС Болид служит для создания комплекса пожарной сигнализации, который включает в себя:
- различные приборы противопожарной системы;
- предохранительные приборы (система автоматического выключения);
- приборы для контроля оповестительной системы (сирена, световое оповещение и т.д.).
Все оборудование, которое устанавливается во внутрь шкафа, изготовляется в специальном корпусе.
На заметку: На корпусе каждого прибора расположены крепежные элементы, с помощью которых производится их установка на DIN-планке шкафа.
Предназначен исключительно для закрытых помещений. Не предусматривается эксплуатация в помещениях с большим количеством пыли и наличием взрывоопасной среды. Температурный режим для нормальной работы всех приборов составляет от −10 до + 50 градусов. Комплектующим элементом является, дополнительный 12-вольтовый аккумулятор. Ко всем высоковольтным цепям присоединены устройства автоматического выключения (предохранители).
Технические показатели
Устройство пожарной сигнализации
Рассмотрим основные технические параметры устройства:
- Питание выполняется с помощью переменного тока.
- Работает от одной фазы.
- Суммарная нагрузка 3 А.
- К 6-ти выходам можно подключать различные приборы (каждый выход 12В)
- Размеры 600×400×240 мм.
- Вес не превышает 40 кг, учитывая вес встроенной аккумуляторной батареи.
- Дополнительный источник электропитания начинает работать через 15 с после включения.
Комплектация
Следите за тем, чтобы все детали указанные в документации были в наличии. В комплектацию помимо дополнительного аккумулятора входят:
- сам металлический шкафчик;
- этикетка к нему;
- крепежные элементы (4 шурупа и 4 дюбеля);
- 2 ключа от шкафа;
- упаковка.
Установка
Перед монтажом устройства разрабатывается проект по установке и разводке всех систем охранно-пожарной сигнализации в помещении. Установка выполняется в местах полностью защищенных от воздействия влаги и других вредных факторов. Все работы выполняются согласно действующим инструкциям по установке систем противопожарной безопасности. Рассмотрим порядок монтажа:
- С помощью ключа открываем дверцу.
- Производим крепление к стене используя шурупы и дюбеля. Высота, на которой крепится изделие, не должна превышать рост человека.
- Согласно схеме произвести разводку электропроводки.
- Подключить дополнительные элементы питания.
- После окончания всех работ по установке оборудования закрыть на ключ.
Функционирование устройства
На панели шкафа размещается ряд контрольных индикаторов. По показаниям индикаторов производится контроль над работой всей противопожарной сигнализации. Каждый индикатор выполняет свою функцию:
- «Питание» — показывает превышение и понижение допустимого тока в системе. При срабатывании подает аварийный сигнал.
- «АКБ» — указывает на состояние аккумуляторной батарее (неисправности, уровень зарядки);
- «Авария» — указывает на аварийный недопустимый ток на выходе;
- «RS — 485» — указывает на состояние связи всего интерфейса;
- «12 В» — включение и выключение резервного элемента питания.
Меры безопасности при эксплуатации
Следует помнить, что шкаф ШПС Болид с комплексом устройств пожарной сигнализации подключен к опасному для жизни напряжению — 220В. Право обслуживания подобных установок имеют лица, которые получили группу допуска не ниже 3. При обслуживании ШПС необходимо соблюдать правила техники безопасности и руководствоваться инструкциями по обслуживанию электроустановок. Использование средств защиты и спецодежды обязательно.
Перед тем, как приступать к работам, необходимо обесточить шкаф и проверить надежность заземления.
Видео про охранно-пожарную сигнализацию
Источник
ШПС Шкаф пожарной сигнализации
Шкаф пожарной сигнализации «ШПС»Предназначен для создания комплекса технических средств охранно-пожарной сигнализации, управления пожарной автоматикой, а также технологическим оборудованием.Шкаф предназначен для установки приборов ИСО «Орион»: «С2000-КДЛ», «С2000-4», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и проч., выполненных в корпусах для крепления на DIN-рейке. В состав шкафа входит резервированный источник питания номинальным напряжением 12В, выполненный на основе источника «РИП-12 RS». Цепи высокого напряжения
220 В защищены автоматическим выключателем и устройством автоматического отключения (дифференциальным выключателем).¶- Конструкция шкафа предусматривает установку до двух аккумуляторных батарей 12 В ёмкостью по 17 А/ч (не входят в комплект поставки).
Назначение: предназначен для создания комплексов технических средств охранно-пожарной сигнализации, контроля доступа и управления пожарной автоматикой на основе приборов ИСО «Орион», монтируемых внутрь шкафа.
Основные особенности ШПС:
- «ШПС» представляет собой металлический шкаф с крышкой, в который могут устанавливаться до пяти приборов ИСО «Орион»: «С2000-КДЛ», «С2000-4», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и проч., выполненные в корпусах для монтажа на DIN-рейку. В состав шкафа изначально входит резервированный источник питания номинальным напряжением 12 В и током до 3 А, выполненный на основе источника «РИП-12 RS». Цепи высокого напряжения
220 В защищены автоматическим выключателем. Конструкция шкафа предусматривает установку одной или двух аккумуляторных батарей 12 В ёмкостью по 17 А·ч (не входят в комплект поставки).
- 6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
- схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от «С2000-ПИ» к сетевому контроллеру;
- подключение к контактам оптореле «К1-К2» платы РИП-12 исп.50.
Технические характеристики:
от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц.
