Сетевой кабель уличного исполнения

Содержание
  1. Сфера применения витой пары для наружной прокладки
  2. Конструкция витопарного кабеля
  3. Сфера применения
  4. Маркировка
  5. Категории витопарного кабеля
  6. Результаты поиска: Кабель FTP наружный

Сфера применения витой пары для наружной прокладки

Витая пара разработана специально для наружного прокладывания:

  • в трубах;
  • в трубопроводах;
  • в коллекторах;
  • для подземных сооружений;
  • по наружным стенам строений.

Применяется:

  • для физического объединения сетевого оборудования;
  • для формирования проводных локальных сетей;
  • в системах передачи информации:
    • компьютерные сети;
    • системы аналогового видеонаблюдения;
    • системы цифрового наблюдения;
  • для электросвязи:
    • интернет;
    • мобильная связь;
    • спутниковые системы связи;
    • телефонная связь;
    • цифровое и аналоговое телевидение.

Конструкция витопарного кабеля

Складывается из n-го количества завитых пар. Типовым считается провод, включающий 4 пары. Проводники пар изготавливаются из цельной проволоки двух видов: медной либо алюминиевой с тонким медным покрытием, диаметр проволоки колеблется от 400 мкм до 600 мкм. Для большей гибкости применяется совокупность более тонких проводников. В стандартном кабеле применяются проводники толщиной 510 мкм, что приравнивается к 24 AWG, где AWG – это американская система оценки кабелей.

Самым распространенным изоляционным материалом является поливинилхлорид, в экземплярах более высокой пробы из 5-й категории используется полипропилен или полиэтилен.

Внутри некоторых кабелей есть «нить разрыва», при помощи которой на верхней оболочке можно сделать продольный разрыв, открывающий сердцевину кабеля. «Нить разрыва» не портит изолированность проводящих жил и гарантирует их целостность.

Состав кабеля «витая пара»:

  • проводящие жилы;
  • изоляция;
  • нить разрыва;
  • верхнее покрытие – толщина 500-900 мкм, бывает округлой или плоской формы и изготовляется из поливинилхлорида с прибавлением мела для большей хрупкости и ровного края на месте разреза, или же из полиэтилена, который оберегает наружный слой витопарного кабеля от влажной окружающей среды;
  • маркировка – наносится через каждый метр или фут и содержит сведения об изготовителе, и всю информацию о кабеле: тип, категория, длина.
Читайте также:  Кабель nym 5х15 для соединения стационарного детектора с терминалами

Сфера применения

Поверхностные слои кабеля «витая пара» разнятся по цветовой палитре, которая указывает область применения, так:

  • Кабель черного цвета предназначается для прокладывания за пределами помещений, его верхний слой дополнительно покрывается полиэтиленовым слоем, что обеспечивает защиту провода от внешних воздействий атмосферы.
  • Серая расцветка кабеля – предназначается для прокладывания внутри зданий.
  • Кабель оранжевого цвета – предназначается для проведения в закрытых зонах с наличием воздушных потоков из вентиляционных систем и СКВ (систем кондиционирования воздуха). Такой вид кабелей не горит, не выделяет дым и галогены.

От солнечного излучения защищает полиэтиленовое покрытие, нанесенное на слой поливинилхлорида.

Цветовое обозначение кабелей позволяет различать функциональную предназначенность коммуникаций при укладке и в процессе обслуживания.

Маркировка

Витая пара бывает двух форм:

  • круглые – наиболее распространенные;
  • плоские – допускается их прокладка под напольным покрытием, в них витые пары не закручены кругом общей оси, как результат такой провод сильнее подвергается воздействию помех;

На каждом метре или футе (0,3 метра) кабеля нанесена маркировка, в которой указывается производитель, категория этого конкретного вида кабеля, его тип и метраж, а также по меткам определяется длина уже проведенной кабельной трассы.

Основных типов витопарного кабеля 6:

  • неэкранированная витая пара – UTP, это провод не обладает защищающим экраном;
  • экранированная витая пара – STP, все проводники, объединенные в пары, обладают отдельными защитными отражателями из фольги и вдобавок все вместе они защищены единым экраном «сеткой»;
  • фольгированная витая пара – FTP, она же F/UTP, у этого кабеля есть в наличии единый цельный экран, созданный из базальта;
  • фольгированная экранированная витая пара – S/FTP, провод, у которого все пары проводников по отдельности содержатся в оплетке из базальта, и есть единый экран защиты из фольги;
  • незащищенная экранированная витая пара – U/STP, каждая пара по отдельности пребывает в фольгированной оплетке, но всеобщего наружного экрана нет;
  • защищенная экранированная пара – SF/UTP, это провод, имеющий двойную оплетку: сплетенные луженые медные жилы и фольга.

Категории витопарного кабеля

С течением времени число категорий кабеля неизменно увеличивается, на сегодня их количество достигло 10 и нумеруются они соответственно – от CAT 1 до CAT 7. С помощью категорий определяется эффективный пропускной диапазон частот, то есть развитие возможной максимальной скорости передачи информационных данных, которая фиксируется, в МБ/сек.

Категории:

  • CAT 1 – полоса пропускания до 100 кГц, передает сигнал речи – «телефонная лапша», то есть распределительный провод для телефонной связи.
  • CAT 2 – пропускает частоты до 1000 кГц, передает информацию до 0,5 МБ/сек, имеет две пары проводников, в данное время не применяется.
  • CAT 3 – диапазон частот до 16000 кГц, может достигать скорости до 1,25 МБ/сек, содержит четыре закрученные пары проводящих жил, этот провод используют в локальных и абонентских сетях, можно прокладывать на расстояние до 0,1 км.
  • CAT 4 – частотный диапазон до 20000 кГц, достигает скорости до 2 МБ/сек, имеет конструкцию из четырех закрученных в пары проводящих жгутов, в данное время не применяется.
  • CAT 5 – пропускание частот до 0,1 ГГц, скорость потока информации до 12,5 МБ/сек при условии употребления 2 пар, имеет четыре пары проводящих жгутов, применяется для абонентской связи и в локальных сетях.
  • CAT 5e – частотный диапазон до 0,125 ГГц, передает данные со скоростью до 12,5 МБ/сек, с условием использования 2 пар, имеет конструкцию 4-х парного кабеля с защитой UTP, применяется при проектировке компьютерных сетей.
  • CAT 6 – пропускной диапазон частот до 0,25 ГГц, переносит сведения со скоростью до 125 МБ/сек, при условии употребления 4-х пар и 1250 МБ/сек, если длина трассы не превышает 50 м, кабель UTP четырех парный, для локальных систем.
  • CAT 6a – диапазон частот до 0,5 ГГц, скорость передачи информационных данных до 5 ГБ/сек, 4-х парный кабель UTP, предназначен для высокоскоростных интернет-линий.
  • CAT 7 – диапазон частот до 0,7 ГГц, скорость передачи данных до 6,25 ГБ/сек, кабель типа S/FTP 4-х парный, предназначается для интернета с повышенной скоростью.
  • CAT 7a – полоса пропускания до 1 ГГц, скорость транспортировки информации до 40 Гбит/сек.

Особенности наружной прокладки:

  • прокладывание витой пары между устройствами, нуждающимися в подключении, лучше осуществлять неразрывным проводом;
  • протяженность провода должна быть наименьшей, от этого зависит качество связи;
  • при использовании неэкранированного кабеля важно избегать источников электромагнитных излучения: люминесцентных ламп, трансформаторов, пускорегулирующей аппаратуры, силовых кабелей;
  • при необходимости пересечения провода UTP с кабелем передачи трехфазного тока обязательно делать это только под прямым углом;
  • наименьший радиус сгиба провода при монтаже равняется величине, превосходящей диаметр провода вчетверо;
  • при укладке кабеля под землей для надежности и длительной эксплуатации важно делать это на глубине от 60 см до 1 м, для гарантированно хорошей работы системы рекомендуется укладывать бронированные кабеля;
  • при воздушном построении кабельных трасс обязательно требуется кабель с несущим тросом;
  • во время укладки кабеля температура окружающей среды должна быть не ниже -15 градусов;
  • при прокладке протяженных кабельных трасс принципиально важно как можно больше сократить количество соединений;
  • места состыковки жил необходимо защитить специальными муфтами, а сами муфты герметизировать термоусадочной трубой;
  • при использовании нескольких кусков бронированных кабелей, места соединения брони также требуется обработать;
  • глобальные сети неизбежно охватывают и модули, ретрансляторы, и преобразователи – значит, обязательна установка термических шкафов;
  • вне зависимости от подвида кабеля недопустима нагрузка на растяжение кабеля.

Цены на кабель витая пара зависят от производителя, материала изготовления, качественных характеристик, типа и категории кабеля.

Современные люди не мыслят своей жизни без интернета, который заменил собой множество других вещей. Скоростная качественная связь зависит от проверенного надежного оборудования и, конечно же, правильно подобранного и проложенного кабеля.

  • Кабель BaseLevel UTP витая пара категории 5, 25 пар, 24AWG, медь, для внешней прокладки (-40C° +60C°), PE, черный 145руб.
  • Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 12руб.
  • Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, CCA, для внутренней прокладки, PVC, серый 7руб.
  • Кабель KRAULER UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 14руб.
  • Кабель KRAULER UTP витая пара категории 5e, 4 пары, 24AWG, медь, для внешней прокладки (-40C° +60C°), HDPE, черный 26руб.

Источник

Результаты поиска: Кабель FTP наружный

Наличие в магазине:

Кабель витая пара FTP 4PR 24AWG, CAT5e наружный (OUTDOOR) (бухта 305 м) (etm01-0146)

Витая пара FTP 4 пары AWG 23 Cat.6 внешняя Cu Six (FTP 4x2x0,54 6 Out/Cu) (01-1018)

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя с тросом Cu Standard (FTP 4x2x0,48 Out/Cu Тр) (01-1026)

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Premium (FTP 4x2x0,51 5e Out/Cu) (01-1010)

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Median (FTP 4x2x0,46 5e Out/Cu ) (01-1034)

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя Cu Standard (FTP 4x2x0,48 5e Out/Cu) (01-1028)

Витая пара FTP 4 пары AWG 25 Cat.5e внешняя Cu Light (FTP 2x4x0,44 5e Out/Cu) (01-1005)

Витая пара SUPRLAN Long Ethernet FTP Cat.5e 4x2x0.64 Cu PE Outdoor 500м (FTP LE 4x2x0.64 Out/Cu) (01-1040)

Кабель СПЕЦЛАН FTP-3нг(А)-FRHF 4х2х0.52

Сделано в России

Кабель СПЕЦЛАН FTP-3нг(А)-FRHF 4х2х0.52

Сделано в России

Кабель СПЕЦЛАН F/FTP Cat 6A PVC LS нг(D)-LS 4х2х0.57

Сделано в России

Витая пара FTP 4 пары AWG 24 Cat.5e внешняя с тросом Cu Median (FTP 4x2x0,46 Out/Cu Тр) (01-1035)

Кабель ParLan Patch S/FTP Cat6A PE 4х2х0.60 (117326)

Сделано в России

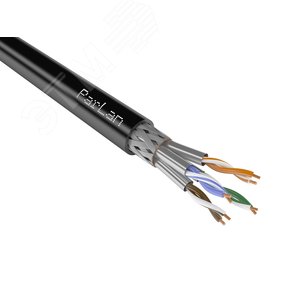

Кабель ParLan Patch S/FTP Cat7 PUR 4х2х0.48 (109513)

Сделано в России

Кабель витая пара SFTP4-C7-S23-OUT-PE-BK-500 (500 м) экран (S/FTP) (SFTP4-C7-S23-OUT-PE-BK-)

Кабель витая пара SFTP4-C7A-S23-OUT-PE-BK-500 (500 м) экран (S/FTP) (SFTP4-C7A-S23-OUT-PE-BK)

Кабель витая пара F/UTP, кат.5e, 4 пары(24AWG),одножил.(solid),экран-фольга,с усил.металл.тросом, внешний, PE, -40°C-+50°C, черный — гарантия: 15 лет компонентная (236289)

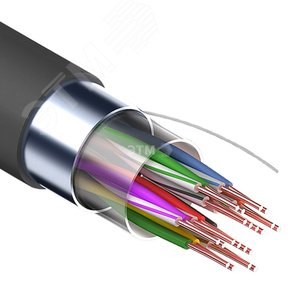

Кабель FTP REXANT 10PR 24AWG, CAT5, наружный (OUTDOOR), бухта 305 м (etm01-1204)
