КПСВВнг(А)-LS Nx2xS

Кабели КПСВВнг(А)-LS могут быть изготовлены с другими размерами, предусмотренными ТУ

  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • Без экрана

КПСВВнг(А)-LS Nx2xS — кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением

Назначение

  • Для групповой стационарной прокладки
  • Для современных систем сигнализации
  • Для систем контроля доступа
  • Для систем управления, контроля и связи
  • Для систем атомных станций класса безопасности 3Н (вне гермозоны)

Кабели КПСВВнг(А)-LS допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Массогабаритные параметры

Cечение жил, S, мм 2 Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
0,5 1 5,2 33
2 6,2×8,8 58
0,75 1 5,6 38
2 6,7×9,5 67
1 1 6,3 47
2 7,6×10,3 84
1,5 1 7,7 63
2 8,2×12,2 115
2,5 1 8,2 93
2 9,8×15,0 172

Минимальный срок службы

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 7×DH

Диапазон температур, °С

эксплуатация: от –40 до +70

монтаж: от –10 до +50

* DH — наружный размер кабеля

Конструкция

Количество пар

Сечение жил

Изоляция

Скрутка

Оболочка

Гарантийный срок эксплуатации

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

для кабелей КПСВВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категории А)

Электрические параметры

Электрические параметры Номинальное сечение жил S, мм 2
0,5 0,75 1,0 1,5 2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км 37,4 25,5 18,8 12,6 8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км 100 100 100 100 100
Эл. eмкость пары, не более, нФ/км 75 80 85 87 105
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км 1,32 0,98 0,88 0,66 0,57
Рабочее напряжение переменного тока частотой 50 Гц, не более, В 300 300 300 300 300

Техсправка по пожарной нагрузке

Cечение жил, S, мм 2 Число пар Объем горючей массы, л×10 —3 /м
0,5 1 13,9
2 23,8
0,75 1 16,2
2 28,7
1,0 1 19,3
2 34,2
1,5 1 24,2
2 42,9
2,5 1 30,7
2 52,2

Пример записи при заказе кабеля и в документации другого изделия

КПСВВнг(А)-LS 4x2x0,5 ТУ 16.К99-002-2003

Технический Регламент Таможенного Союза 04/2011 «О безопасности низковольтного оборудования»

Сертификат соответствия ЕАЭС RU С-RU.АЯ46.В.10650/19
Срок действия 18 декабря 2019 — 17 декабря 2024 (включительно)

Декларация о соответствии требованиям технического регламента Евразийского экономического союза (ТР ЕАЭС 037/2016)

Декларация о соответствии ЕАЭС RU Д-RU.МЮ62.В.00324/19
Срок действия 22 ноября 2019 — 22 ноября 2024 (включительно)

Похожие кабели

  • Низкотоксичный
  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • Без экрана

ЛОУТОКС КПСВВнг(А)-LSLTx — кабели симметричные ЛОУТОКС ® для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, низкотоксичные

  • Бронированный
  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • Без экрана

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КПСВВКГнг(А)-LS

  • Бронированный
  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • Без экрана

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КПСВВКВнг(А)-LS

Источник

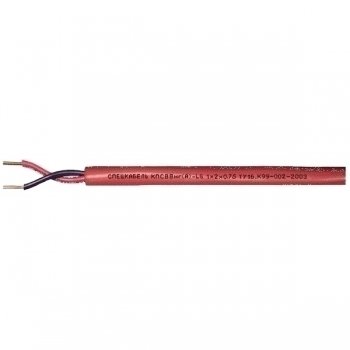

КПСВВнг(А)-LS 1x2x0,5 (200м) кабель с низким дымо- и газовыделением, цвет красный

Купить по клубной цене

  • Безналичная оплата по счету
  • Оплата при получении
  • Оплата картой при оформлении заказа
  • Описание
  • Характеристики
  • Доставка
  • Документация
  • Отзывы
  • Консультация

Кабель для адресных систем пожарной сигнализации с однопроволочной медной жилой. Изоляция и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением., напряжение до 300В, цвет красный. 1 пара симметричной парной скрутки с однопроволочными медными жилами сечением 0,5 кв.мм.

Конструкция:

1. Однопроволочные медные жилы сечением 0,20, 0,35, 0,5, 0,75, 1,0, 1,5, 2,5 мм2

2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности c низким дымо- и газовыделением

• Изолированные жилы скручены попарно. Проводники в парах имеют цветовую кодировку

3. Оболочка из поливинилхлоридного пластиката пониженной пожароопасности c низким дымо- и газовыделением. Наложена полутрубкой

Назначение:

• Предназначен для передачи данных в системах связи, контроля и управления инженерными коммуникациями и другими подсистемами (освещением, микроклиматом, электропроводами, системой безопасности, конференц- связи) интеллектуальных зданий и сооружений, а так же в промышленных сетях АСУ ТП

• Применяется для прокладки в помещениях промышленных предприятий, жилых и общественных зданий, а так же в помещениях других объектов повышенной опасности

Источник

Сигнальные кабели КСВВнг(А)-LS для охранных систем и телекоммуникации. ТУ 3581-001-39793330-2000

Низкое дымо- и газовыделение при горении и тлении

Не распространяет горение при групповой прокладке

Сертификаты:

Соответствие ТР ТС 004/2011

Назначение:

Конструкция

Токопроводящая жила — медная однопроволочная

Изоляция — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Сердечник — парная или общая скрутка

Экран КСВЭВнг(А)-LS — общий из алюмополимерной ленты с контактным проводником из лужёной меди

Оболочка — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Требования пожарной безопасности

Класс пожарной опасности по классификации ГОСТ 31565-2012 — П1б.8.2.2.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 2, ПД 2)

Кабели не распространяют горение при групповой прокладке

Пониженное дымо- и газовыделение при горении и тлении

Пониженная токсичность продуктов горения/тления — более 40 г/м³

Низкая токсичность продуктов горения и тления кабеля – более 120 г/м 3 .

Низкая коррозионная активность.

Маркоразмер Число и диаметр проволок Сечение ТПЖ

Данные по массе брутто и объёму справочные и могут отличаться от фактических

л/км Бухтовка, м Тип упаковки КСВВнг(А)-LS 2х0,50 мм 1х0,50 0.2 0.95 2,3х2,9 10.7 4.3 500 Бухта КСВВнг(А)-LS 2х0,50 мм (200м) 1х0,50 0.2 0.95 2,2х2,9 10.7 4.3 200 Бухта КСВВнг(А)-LS 4х0,50 мм 1х0,50 0.2 0.95 3,4 18.044 6.7 200 Бухта КСВВнг(А)-LS 6х0,50 мм 1х0,50 0.2 0.95 4,1 26.375 9.6 200 Бухта КСВВнг(А)-LS 8х0,50 мм 1х0,50 0.2 0.95 4,5 33.375 11.8 200 Бухта КСВВнг(А)-LS 10х0,50 мм 1х0,50 0.2 0.95 5,2 40.999 14.2 200 Бухта КСВВнг(А)-LS 12х0,50 мм 1х0,50 0.2 0.95 5,3 47.499 16.1 200 Бухта КСВВнг(А)-LS 14х0,50 мм 1х0,50 0.2 0.95 5,9 55.704 19.5 200 Бухта КСВВнг(А)-LS 16х0,50 мм 1х0,50 0.2 0.95 6,3 63.704 21.7 200 Бухта КСВВнг(А)-LS 18х0,50 мм 1х0,50 0.2 0.95 6,6 70.004 24.2 200 Бухта КСВВнг(А)-LS 20х0,50 мм 1х0,50 0.2 0.95 6,8 76.004 25 200 Бухта КСВЭВнг(А)-LS 2х0,50 мм 1х0,50 0.2 0.95 3,3 15 5.2 500 Бухта КСВЭВнг(А)-LS 2х0,50 мм (200м) 1х0,50 0.2 0.95 3,3 15.144 5.2 200 Бухта КСВЭВнг(А)-LS 4х0,50 мм 1х0,50 0.2 0.95 4,0 22.944 6.9 200 Бухта КСВЭВнг(А)-LS 6х0,50 мм 1х0,50 0.2 0.95 4,5 30.775 8.1 200 Бухта КСВЭВнг(А)-LS 8х0,50 мм 1х0,50 0.2 0.95 4,9 39.375 10.2 200 Бухта КСВЭВнг(А)-LS 12х0,50 мм 1х0,50 0.2 0.95 5,7 53.204 15.5 200 Бухта КСВВнг(А)-LS 2х0,64 мм 1х0,64 0.35 1.25 2,6х3,7 15.5 6.1 500 Бухта КСВЭВнг(А)-LS 6х0,64 мм 1х0,64 0.35 1.25 5,1 42.999 14.5 200 Бухта КСВВнг(А)-LS 1х2х0,80 мм 1х0,80 0.5 1.5 4,2 24.275 16.3 200 Бухта КСВВнг(А)-LS 2х2х0,80 мм 1х0,80 0.5 1.5 4,6х7,6 49.304 34.4 200 Бухта КСВЭВнг(А)-LS 1х2х0,80 мм 1х0,80 0.5 1.5 4,6 29.675 10.9 200 Бухта КСВЭВнг(А)-LS 2х2х0,80 мм 1х0,80 0.5 1.5 4,9х7,9 54.204 19.4 200 Бухта КСВВнг(А)-LS 1х2х0,97 мм 1х0,97 0.75 1.77 5,1 33.975 23.3 200 Бухта КСВВнг(А)-LS 2х2х0,97 мм 1х0,97 0.75 1.77 5,4х9 69.268 48.3 200 Бухта КСВЭВнг(А)-LS 1х2х0,97 мм 1х0,97 0.75 1.77 5,3 38.799 14.1 200 Бухта КСВЭВнг(А)-LS 2х2х0,97 мм 1х0,97 0.75 1.77 5,8х9,5 77.968 29.2 200 Бухта КСВВнг(А)-LS 1х2х1,13 мм 1х1,13 1 1.93 5,3 40.799 28.2 200 Бухта КСВВнг(А)-LS 2х2х1,13 мм 1х1,13 1 1.93 5,7х9,6 81.468 58.2 200 Бухта КСВЭВнг(А)-LS 1х2х1,13 мм 1х1,13 1 1.93 5,7 46.004 15 200 Бухта КСВЭВнг(А)-LS 2х2х1,13 мм 1х1,13 1 1.93 6,2х10,1 101 31.1 200 Катушка Б 350 КСВВнг(А)-LS 1х2х1,38 мм 1х1,38 1.5 2.38 6,2 56.804 39.9 200 Бухта КСВВнг(А)-LS 2х2х1,38 мм 1х1,38 1.5 2.38 6,6х11,3 137 81.1 200 Катушка БГ 550 КСВЭВнг(А)-LS 1х2х1,38 мм 1х1,38 1.5 2.38 6,8 64.968 21.7 200 Бухта КСВЭВнг(А)-LS 2х2х1,38 мм* 1х1,38 1.5 2.38 7,3х12,1 153 43.9 200 Катушка БГ 550 КСВЭВнг(А)-LS 10х0,50 мм 1х0,50 0.2 0.95 5,6 47.304 13.5 200 Бухта КСВВнг(А)-LS 4х0,64 мм 1х0,64 0.35 1.25 4,3 29.175 10.7 200 Бухта КСВЭВнг(А)-LS 2х0,64 мм 1х0,64 0.35 1.25 3,8 20.244 6.2 500 Бухта КСВВнг(А)-LS 4х2х0,80 мм 1х0,80 0.5 1.5 8,3 88.2 59.6 200 Бухта КСВЭВнг(А)-LS 4х0,64 мм 1х0,64 0.35 1.25 4,4 33.475 10.9 200 Бухта КСВЭВнг(А)-LS 4х2х0,80 мм 1х0,80 0.5 1.5 9,1 119.7 33.6 200 Катушка БГ 550 КСВВнг(А)-LS 4х2х0,97 мм 1х0,97 0.75 1.77 10,0 151 87.7 200 Катушка БГ 600 КСВЭВнг(А)-LS 4х2х0,97 мм 1х0,97 0.75 1.77 10,2 155 44.6 200 Катушка БГ 600 КСВВнг(А)-LS 4х2х1,13 мм 1х1,13 1 1.93 10,7 178 106.9 200 Катушка БГ 600 КСВЭВнг(А)-LS 4х2х1,13 мм 1х1,13 1 1.93 11,0 183 48.9 200 Катушка БГ 600 КСВВнг(А)-LS 4х2х1,38 мм 1х1,38 1.5 2.38 12,7 245.5 152.9 200 Катушка БТ 600 КСВЭВнг(А)-LS 4х2х1,38 мм 1х1,38 1.5 2.38 13,2 374 75.9 200 Деревянный барабан №8 КСВВнг(А)-LS 1х2х1,78 мм 1х1,78 2.5 2.78 7,2 83.468 59.3 200 Бухта КСВВнг(А)-LS 2х2х1,78 мм 1х1,78 2.5 2.78 7,6х13,1 189 119.7 200 Катушка БГ 550 КСВВнг(А)-LS 4х2х1,78 мм 1х1,78 2.5 2.78 14,6 448 225.9 200 Деревянный барабан №8 КСВЭВнг(А)-LS 1х2х1,78 мм 1х1,78 2.5 2.78 7,6 97.9 25.1 200 Катушка Б 350 КСВЭВнг(А)-LS 2х2х1,78 мм 1х1,78 2.5 2.78 8,1х13,7 202 50.7 200 Катушка БГ 600 КСВЭВнг(А)-LS 4х2х1,78 мм 1х1,78 2.5 2.78 15,1 460 84.3 200 Деревянный барабан №8

Электрические характеристики кабелей в зависимости от диаметра жил:

Параметр 0,40 мм 0,50 мм 0,64 мм 0,80 мм 0,97 мм 1,13 мм 1,38 мм 1,78 мм
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более 148 95 58 36 24.50 18.10 12.10 7.40
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей общей и парной скрутки) 110 110 110 110 110 110 110 110
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила» у экранированных кабелей общей скрутки) 140 140 140 140 140 140 140 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для однопарных кабелей 200 200 200 200 200 200 200 200
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для двухпарных кабелей 140 140 140 140 140 140 140 140
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран» у экранированных кабелей общей скрутки) 230 230 230 230 230 230 230 230
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для однопарных кабелей 350 350 350 350 350 350 350 350
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для двухпарных кабелей 230 230 230 230 230 230 230 230

Индуктивность рабочей цепи «жила-жила», на длине 1 км в зависимости от числа жил в кабелях общей скрутки

Параметр 2 4 6 8 10 12 14 16 18 20
Индуктивность, мГн, не более 0.90 0.95 1 1.10 1.20 1.20 1.25 1.30 1.30 1.35

Индуктивность рабочей цепи «жила-жила» на длине 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км — не менее 50 МОм
Все значения приведены с пересчетом на температуру 20°С
