Кабельный ввод, сальник PG, размер, диаметр….как выбрать?!
Кабельный ввод, сальник PG, размер, диаметр….как выбрать?!
В данной статье мы затронем тему правильного ввода кабеля в щит учета с помощью сальников PG. Какой сальник взять и для какого кабеля, какой диаметр отверстия и какие размеры сальника , всё это Вы узнаете в нашей статье. Итак поехали.
Наверняка вы очень часто, у Вашего соседа например, видели ввод провода СИП и отходящего кабеля в щит учета вот таким вот образом:
Все эти неправильные вводы делаются лишь по одной причине. У корпусов этих производителей отверстие предусмотрено максимум для сальника PG21. Данный сальник обжимает гофротрубу диаметром 20мм, но в данную гофротрубу никак не засунуть провод СИП 4*16, а тем более провод СИП 4*25. У таких криворуких мастеров есть два варианта, ввести провод криво-косо “как-есть”(что в 99% случаев и бывает), или же сделать все по хорошему, но это долго и дорого и таким мастерам это не надо.
Итак, чтобы сделать все как положено(как на фото ниже) нужно взять сальник PG29 он имеет установочный диаметр 37мм. Увеличить отверстие до правильного сальника можно с помощью специального пресса для пробивки отверстий(как Вы понимаете такой стоит недешево и для одного двух щитов учета шабашник покупать его не будет).
Пробивка отверстий состоит из следующих процедур:
1. Разметка и сверление отверстий на 11 для установки первого штока.
2. Пробивка на 20,5 мм для установки следующего штока
3. Установка второго штока и пробивка отверстия 37 мм для сальника PG29 или 47мм для сальника PG36
В результате получаются идеально ровные отверстия под нужные нам правильные кабельные вводы.
Есть изготовители, которые уже заранее подумали про установку сальников PG и прессом выдавили отверстия на корпусе, но не до конца. В результате с помощью обычных пассатижей мы можем выломать отверстие под нужный нам сальник PG 29 или PG36. Корпуса именно таких производителей, которые подумали про ввод/вывод проводов кабелей я стараюсь использовать в своей работе.
Идем дальше, на рынке существует очень много кабельных вводов от разных изготовителей со степенью защиты IP54 или IP68. Самое главное нужно понимать, что если у Вас корпус щита учета имеет степень защиты IP54, то не имеет смысла на него ставить кабельный ввод со степенью защиты IP68. От установки такого сальника степень защиты корпуса увы не вырастет. Я в своей работе в основном использую сальники со степенью защиты IP54.
Ну а теперь самая важная и самая нужная для Вас информация – таблица соответствия сальника PG с гофротрубой и проводом.
В качестве гофротрубы рекомендую использовать гофротрубу ПНД тяжелую с протяжкой, диаметр и сальник выбираем под соответствующий провод из таблицы.
Возможны два варианта выбора длины гофротрубы для ввода в щит учета провода СИП.
Первый – это когда полностью весь провод СИП уложен в гофротубу при этом важно, чтобы в месте подключения ответвления к магистрали конец гофротрубы смотрел вниз, для исключения попадания воды внутрь.
Второй – когда провод частично упакован в гофротрубу, следует верхний конец гофротрубы заделать изолентой или герметиком и в нижней точке сделать в гофротрубе дренажное отверстие диаметров не менее 5мм.
Ну вот теперь Вы знаете как сделать правильный ввод провода в щит учета с помощью кабельного сальника.
Чтобы исключить возможные ошибки при вводе провода лучше заказать уже готовое изделие и со 100% вероятностью у Вас уже будет установлен правильный сальник!
Источник
Результаты поиска: сальник ввода 70 мм
Наличие в магазине:

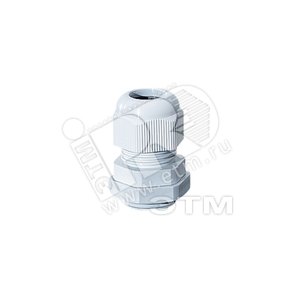

Сальник MG-40 диаметр кабеля 20-29мм IP68
Сальник ступенчатый 30-72мм IP65 серый MiF 0275 (KST 70) (MiF 0275)
Сальник PG-48 диаметр кабеля 38-45 IP54
Сальник PG-48 диаметр кабеля 36-44мм IP54
Сальник PG 48 (34-44 мм) (Fortisflex) (6452)
Сальник кабельный М20
Сальник PGL-48 диаметр кабеля 39-43мм IP54
Сальник с разгрузкой натяжения AKS 48 34-44мм IP65 стойкий к УФ серый (AKS 48)
Фланец на 1 кабельный ввод IP65 (Mi FP 70)

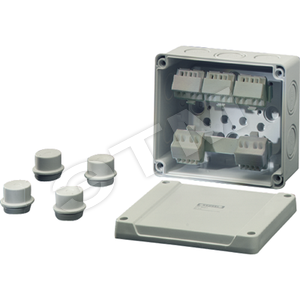

Коробка клеммная 5-полюсная 2.5-10 кв.мм 119х139х70 IP55/IP65 серая (K 9065)
Коробка клеммная 5-полюсная 1.5-4 кв.мм Al/Cu 119х139х70 IP55/IP65 серая (K 9061)
Коробка клеммная 5-полюсная 1.5-4кв.мм 139х119х70 IP55/IP65 серая (KC 9045)
Кабельный ввод латунный NPT3 УТ1,5 (d кабеля 65-70 мм) (zeta30189)
Сделано в России
Кабельный ввод G3 латунный УТ1,5 IP68 (d кабеля 65-70 мм) (zeta30177)
Сделано в России

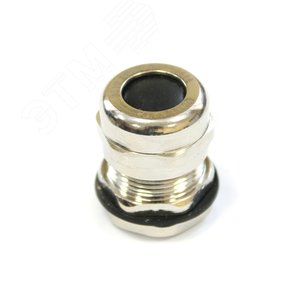

Кабельный ввод М 88х2 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 65-70 мм) (zeta30131)
Сделано в России

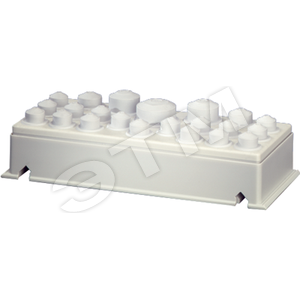

Фланец с 22 сальниками EDR IP65 FP FG 222 (FP FG 222)
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
Кабельные вводы (сальники) более 1000
Кабельные вводы, известные также как сальники, или гермовводы используются для ввода проводов и кабелей в электрощитовое оборудование. Основное назначение кабельного ввода — предотвращение проникновения в отсек пыли и влаги в местах ввода кабеля, кроме этого, кабельные вводы служат для защиты кабеля от механических повреждений. Конструкция кабельных вводов позволяет пропускать кабель в отсек без демонтажа самого ввода. Кабельные вводы могут быть изготовлены из металла, или пластмасс. Однако следует помнить, что выбор материала кабельного ввода определяется в первую очередь условиями эксплуатации. Так, например, существуют кабельные вводы во взрывозащищенном исполнении, или в маслостойком… Кабельные вводы изготавливаются под различные сечения используемых кабелей и, соответственно, различные размеры резьбового соединения.
Наиболее популярными кабельными вводами являются вводы производства AVC, KSS.
Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.
Товары из группы «Кабельные вводы (сальники)» вы можете купить оптом и в розницу.
Источник
Латунный кабельный ввод, диаметр вводного отверстия М85, наружный диаметр кабель 65-70 мм.
