Рукава для охлаждения кабеля

Трубки резиновые диэлектрические и рукава для перемычек и кабелей сварочных машин, стендов водоохлаждения высокочастотных генераторов, микроплазменных установок, водоохлаждения индукторов ТПЧ-800(320) ТУ 38 305104-03

Пример условного обозначения:

Рукава типов ВК, ВП, ВИ

Рукав ВК-28×38-0,5 ТУ 38 305104-03

Рукав ВК – для охлаждения кабелей водой технической, внутренним диаметром 28,0 мм, наружным диаметром 38,0 мм,

рабочее давление 0,5 МПа

Рукава типов СВ, ВИ

Рукав СВ 10х19 –0,3 ТУ 38 305104-03

Рукав СВ – для стендов водоохлаждения,

внутренним диаметром 10,0 мм,

наружным диаметром 19,0 мм,

на рабочее давление 0,3 МПа

Рукава типа МУ

Рукав МУ 10×19-1,0 ТУ 38 305104-03

Рукав МУ – для микроплазменных установок,

внутренним диаметром 10,0 мм,

наружным диаметром 19,0 мм,

на рабочее давление 1,0 МПа

Рукава типа ВИ

Рукав ВИ 18×29-1,0 ТУ 38 305104-03

Рукав ВИ – для водоохлаждения
индукторов ТПЧ-800(320),

внутренним диаметром 18,0 мм,

наружным диаметром 29,0 мм,

на рабочее давление 1,0 МПа

Тип

Технические характеристики

Назначение

Примечание

Диаметр, мм

Рабочее давление, МПа

Длина, м

Температура рабочей среды, ºС

Кон­струк­ция

внутрен­ний

наруж­ный

Трубки резиновые диэлектрические СП и рукава для перемычек ВП и кабелей сварочных машин ВК
(взамен ТУ38 105 1116-86)

Рукава резиновые диэлектрические стендов водоохлаждения высокочастотных генераторов СВ
(взамен ТУ 38 105 748-86) и водоохлаждения индукторов ВИ

Трубки СП и рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и от окру­жа­ющих предметов, ру­ка­ва ВИ – для водо­ох­лаж­дения индукторов ТПЧ-800(320).

Внутренний и наружный резиновые слои рукавов ВИ харак­тер­изу­ются электрической прочностью н/м 2,0 кВ/мм.

Трубка СП, внутренние и наружные слои рукавов СВ харак­тер­изу­ются электрической прочностью н/м 1,0 кВ/мм.

Трубки СП и рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и от окру­жающих предметов, ру­кава ВИ – для водо­ох­лаждения индукторов ТПЧ-800(320).

Рукава СВ предназначены для стендов водоохлаждения высокочастотных генераторов для индукционного и диэлектрического нагрева, рукава ВИ – для водоохлаждения индукторов ТПЧ-800(320).

Внутренний и наружный резиновые слои рукавов ВИ харак­тер­изуются электрической прочностью н/м 2,0 кВ/мм.

Трубка СП, внутренние и наружные слои рукавов СВ харак­тер­изуются электрической прочностью н/м 1,0 кВ/мм.

Рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и окружающих предметов

Рукава предназначены для водоохлаждения индукторов ТПЧ-800(320)

Внутренний и наружный резиновые слои рукавов ВИ харак­тер­изуются электрической прочностью н/м 2,0 кВ/мм.

Тип

Технические характеристики

Назначение

Примечание

Диаметр, мм

Рабочее давление, МПа

Длина, м

Температура рабочей среды, ºС

Кон­струк­ция

внутрен­ний

наруж­ный

Рукава резиновые для микроплазменных установок

от –45 до +40 (температура окружающей среды)

Рукава предназначены для охлаждения шины питания воздухом.

Рукава имеют 3-х кратный запас прочности.

Внутренний и наружный резиновые слои рукавов МУ харак­тер­изуются электрической прочностью н/м 2,0 кВ/мм.

Примечание:

1. Температурные интервалы работоспособности указаны для работы в умеренном климате, если не оговариваются другие условия работы.

2. По согласованию с заказчиком, допускается изготовление рукавов с другими параметрами и размерами.

Источник

Рукава для электрометаллургических производств ТУ 2553-007-46028995-98

Рукава предназначены для применения в качестве оболочек водоохлаждаемых кабелей и для подвода воды в системах охлаждения электропечей, миксеров, работающие в условиях кратковременного воздействия теплового излучения и брызг расплавленного металла. Температура воды на выходе до +80°С.
Типы рукавов для электропечей:
1 тип — на рабочее давление 0,63 Мпа (6,3 кгс/см2);
2 тип — на рабочее давление 1,0 Мпа (10,0 кгс/см2).

Обозначение рукава для электропечей:

Рукав 25-1,0-А ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 1,0 МПа (10 кгс/см2) — рабочие давление, с наружным слоем из асбестовой ткани (группа А), предназначенный для охлаждения электропечей.

Рукав 25-0,63-Кп ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной сетки (группа Кп), предназначенный для охлаждения электропечей.

Рукав 25-0,63-Ккаб ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной сетки (группа Ккаб), предназначенный для оболочки водоохлаждаемых кабелей.

Рукав 25-0,63-О ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из хлопчатобумажной ткани ОТ-1 (группа О), предназначенный для оболочки водоохлаждаемых кабелей.

Рукав 25-0,63-Р ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с резино-вым наружным слоем (группа Р), предназначенный для оболочки водоохлаждаемых кабелей.

Рукав 25-1,0-КЛ-11 ТУ 2553-007-46028995-98
где: 25 мм — рукав с внутренним диаметром; 1,0 МПа (10 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной ленты марки КЛ-11 (группа КЛ-11), предназначенный для охлаждения электропе-чей (оболочек водоохлаждаемых кабелей и др.).

Источник

Шланги и рукава асбестовые для электропечей

Рукава асбестовые кремнеземные для электропечей ТУ 2553-007-46028995-98

Асбестовые, кремнеземные рукава предназначенны для применения в качестве оболочек
водоохлаждаемых кабелей , а так же для отвода воды в системах охлажде-ния электропечей, миксеров, работающие в условиях кратковременного воздействия теплового излучения ибрызг расплавленного металла.

Температура воды на выходе до +80 °С.

Типы рукавов для электропечей:

1 тип — на рабочее давление 0,63 Мпа (6,3 кгс/см2);

2 тип — на рабочее давление 1,0 Мпа (10,0 кгс/см2).

1 Рукава для электропечей изготавливаются длиной до 20 м (по согласованию между изготовителем и потребителем). Предельныеотклонения
на длину рукавов ±1 %

2 Допускается технологическая неравномерность наружного диаметра по длине рукава
согласно установленным предельнымотклонениям

Характеристика наружного слоя

Прорезиненная асбестовая ткань

Для подвода охлаждающей воды к электропечам

К_П П рорезиненная кремнеземная сетка Для подвода охлаждающей воды к электропечам. Прорезиненая кремнеземная сетка

Для оболочек водоохлаждаемых кабелей

Прорезиненная кремнеземная лента марки КЛ-11

Для подвода охлаждающей воды к электропечам, для оболочек водоохлаждаемых кабелей и другогоприменения в электрометаллургической промышленности

Прорезинная ровинговая стеклоткань марки ТР-0,7

Прорезиненная хлопчатобумажная ткань «ОТ-1»

Для оболочек водоохлаждаемых кабелей

Для оболочек водоохлаждаемых кабелей

Прорезиненная безасбестовая ткань из керамических нитей: марка ТК-1 и ТК-2

Для подвода охлаждающей воды к электропечам

Обозначение рукава для электропечей:

Рукав 25-1,0-А ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 1,0 МПа (10 кгс/см2) — рабочие давление, с наружным слоем из асбестовой ткани (группаА), предназначенный для охлаждения электропечей.

Рукав 25-0,63-Кп ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной сетки(группа Кп), предназначенный для охлаждения электропечей.

Рукав 25-0,63-Ккаб ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной сетки(группа Ккаб), предназначенный для оболочки водоохлаждаемых кабелей.

Рукав 25-0,63-О ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с наружным слоем из хлопчатобумажнойткани ОТ-1 (группа О), предназначенный для оболочки водоохлаждаемых
кабелей.

Рукав 25-0,63-Р ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 0,63 МПа (6,3 кгс/см2) — рабочие давление, с резиновым наружным слоем (группа Р),предназначенный для оболочки водоохлаждаемых кабелей.

Рукав 25-1,0-КЛ-11 ТУ 2553-007-46028995-98

где: 25 мм — рукав с внутренним диаметром; 1,0 МПа (10 кгс/см2) — рабочие давление, с наружным слоем из кремнеземной лентымарки КЛ-11 (группа КЛ-11), предназначенный для охлаждения
электропечей (оболочек водоохлаждаемых кабелей идр.).

ХОТИТЕ КУПИТЬ АСБЕСТОВЫЕ И КРЕМНЕЗЕМНЫЕ РУКАВА ТУ 2553-007-46028995-98?

8 (831) 282-99-11, 8 (831) 282-99-10

СРАЗУ НАПРАВЬТЕ ЗАЯВКУ И РЕКВИЗИТЫ !

Источник

Результаты поиска: Рукав для кабеля

Наличие в магазине:

Рукав пластиковый спиральный для кабеля 20мм (2 м) и инструмент ST-20

Рукав пластиковый спиральный для кабеля 32мм (2м) и инструмент ST-32

Рукав пластиковый спиральный для кабеля 25мм (2 м) и инструмент ST-25

Рукав пластиковый спиральный для кабеля 15мм (2 м) и инструмент ST-15

РУКАВ КАБЕЛЬНЫЙ МАЛЫЙ D15 мм ЧЁРНЫЙ

РУКАВ КАБЕЛЬНЫЙ БОЛЬШОЙ D40 мм БЕЛЫЙ

РУКАВ КАБЕЛЬНЫЙ БОЛЬШОЙ D40 мм ЧЁРНЫЙ

РУКАВ КАБЕЛЬНЫЙ СРЕДНИЙ D30 мм ЧЁРНЫЙ

Рукав для кабеля пластиковый спиральный д.15 мм (2 м) и инструмент ST-15 (PCB-15)

Рукав для кабеля пластиковый спиральный д.20 мм (2 м) и инструмент ST-20 (PCB-20)

Рукав для кабеля пластиковый спиральный д.32 мм (2 м) и инструмент ST-32 (PCB-32)

Рукав для кабеля пластиковый спиральный д.25 мм (2 м) и инструмент ST-25 (PCB-25)

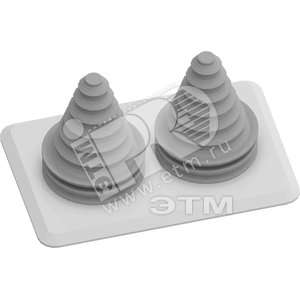

Фланец с двумя кабельными рукавами TZ104 (TZ104)

Фланец с 3-мя кабельными рукавами TZ105 (TZ105)

СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ, УДЛИНИТЕЛЬ, (ОТ 611A К ДАТЧИКАМ 1FT5 TG/RLG) БАЗОВЫЙ КАБЕЛЬ 6FX2002-2CB34-. ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 С ЗАЩИТНЫМ РУКАВОМ 2М, DМАКС. = 7.4 ММ, ДЛИНА (M) = 2,3

СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ, УДЛИН. (611A К 1FT5 TG/RLG) ОСН. ПРОВОДНИКИ 6FX2002-2CB34-. ГИБКИЙ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 С 1,5М ЗАЩИТН. РУКАВА DMAX = 7.4 MM,ДЛИНА (M) = 1,8

Рукав T50F-C10 спиральный кабельный (T50F-C10)

Спираль пластмассовая PLASTIC COIL KW5 BK

Спираль пластмассовая PLASTIC COIL KW10 BK

Хомуты для кабеля SILVYN SCH 16-25 S
