Розетки для рабочих мест

Сколько розеток нужно для компьютера

Планируя рабочее место для персонального компьютера дома или в офисе, важно правильно выбрать количество, тип розеток и места их установки.

В этой статье мы поговорим о электропроводке и точках подключения для компьютера и сопутствующей периферии.

Обычно, если рабочее место заранее не спланировано, для подключения используется одна розетка и подключенный к ней удлинитель. Так сделано у 70% домашних компьютеров, но это неправильно и небезопасно.

Лучший вариант — на этапе электромонтажа и ремонта заложить нужное количество розеток, а сколько и где мы сейчас обсудим. Тогда, при эксплуатации, вы не будете испытывать неудобств, имея надёжную систему.

В первую очередь рассмотрим из чего состоит современный компьютер, и что из этого требует подключения к сети.

Состав стандартного ПК для дома/работы:

Основные элементы, любого компьютера, подключаемые к 220В или другим сетям:

1. Системный блок – это основный элемент ПК и наиболее энергоёмкий из всего комплекта оборудования. Для его подключения используется стандартная вилка с контактами заземления и розетка — Schuko Type F, знакомая всем.

2. Монитор – без него не будет работать ни один ПК. Его также необходимо подключать к отдельному механизму.

3. Практически каждый современный ПК имеет доступ в интернет. Для этого до него, от вашей точки доступа (от роутера) обычно установленного провайдером, прокладывается кабель – UTP, витая пара. Для подключения же применяется интернет-розетка с разъемом Rj45.

4. Активные (со встроенным усилителем) аудиоколонки, которые воспроизводят звук – для них тоже требуется отдельная электрическая розетка.

В целом – это тот минимум электроустановочных компонентов, который необходимо иметь на рабочем месте: три розетки 220в и одна интернет-розетка – всего четыре поста.

Своим клиентам я рекомендую устанавливать большее количество розеток.

Так, если у вас есть принтер – он также требует подключения к электрической сети – это плюс еще механизм.

А для тех, кто много времени проводит за рабочим местом, будет актуальна проблема зарядки сотового телефона. Или довольно часто требуется подключить настольную лампу. И хотя это уже не относится напрямую к подключению ПК – но это элементарное удобство, обязательно предусмотрите хотя бы одну свободную розетку на такой случай.

Если подытожить – получается следующая конфигурация:

Как минимум 5 электрических розеток и одна интернет-розетка.

Размещение розеток для компьютера

Блок из трех розеток рядом с системным блоком, под столом – тот минимальный набор, о котором мы говорили в первую очередь. Из них 2 электрические, к которым подключается системный блок и монитор и интернет – rj45.

Блок из трех-четырех механизмов 220в на уровне рабочей поверхности (на уровне столешницы) – сюда подключаете то, что периодически может отключатся или должно быть мобильным: активная акустическая система, принтер, зарядное устройство для телефона, настольная лампа или еще что-то.

Это и есть состав оптимального набора розеток для персонального компьютера.

Электропроводка

Ниже представлена самая распространенная, схема прокладки проводов до компьютерных розеток – шлейфом.

Также можно прокинуть до каждого механизма свой отдельный питающий кабель от распределительной коробки – это будет еще надежнее, но такая работа более трудоёмкая и экономически более затратная.
Что касается мощности потребления ПК и сопутствующей периферии, используемых на стандартном рабочем месте – то она достаточно невелика. Редко превышает 1 кВт электрической мощности. Таким образом, все оборудование может подключаться к одной линии, проложенной стандартным медным кабелем ВВГнг-LS сечением 3 x 2,5мм, защищённой автоматическим выключателем номиналом 16А. И даже быть частью общей линии на розетки всей комнаты.

Блок механизмов для подключения системника и монитора, располагается на высоте 30см от пола, остальные же розетки над рабочей поверхностью – 80-90см от пола.

А сколько розеток для ПК сделано у вас, достаточно ли этого? Оставляйте свои мнения и комментарии, это будет интересно многим.

Источник

Если ваш офис — дома: 3 совета по планированию электрики на рабочем месте

1 Посчитать количество подключаемой техники

Перед планированием и выводом розеток к рабочему столу нужно понять, что вы будете подключать в этой части комнаты. Вот несколько возможных вариантов.

Чек-лист техники для рабочего места

• Блок стационарного компьютера (ноутбук).
• От одного до трех мониторов для компьютера.
• Колонки для компьютера.
• Роутер.
• Принтер, сканер.
• Настольная лампа.
• 3-5 зарядных устройств для телефона, фотоаппарата, плеера, умных часов, планшета и т.д.

Конечно, этот список очень приблизительный — роутер может находиться в коридоре, а телевизор — в гостиной. Предугадать, как изменится ваше рабочее место через год или два сложно. Поэтому, посчитав количество устройств, смело увеличивайте получившееся значение на треть — и получите нужное количество розеток. В любом случае незанятая розетка выглядит в разы эстетичнее нескольких валяющихся на полу удлинителей.

Минимальное количество источников питания, которое в принципе можно представить рядом с рабочим местом, — пять: для ноутбука, настольной лампы, зарядки телефона и две про запас.

2 Добавить интересных организационных решений

Беспроводной розеточный блок

Для того чтобы не размещать на стене огромное количество розеток, используйте розеточный блок Unica System+ Schneider Electric.

Четыре варианта исполнения розеточного блока

1. Силовая розетка.
2. Силовая розетка + usb-зарядка типа А.
3. Usb-зарядка типа А + usb-зарядка типа C.
4. Беспроводная зарядка стандарта Qi.

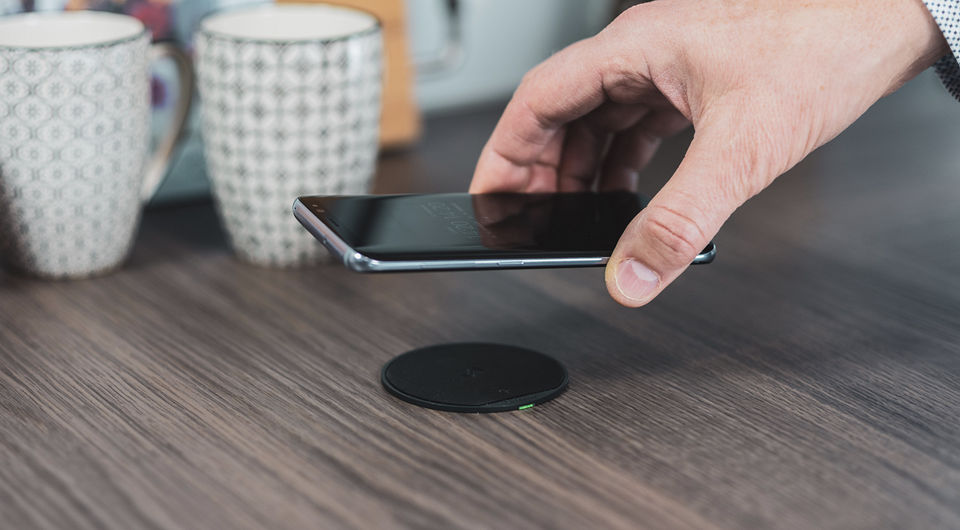

Беспроводная зарядка избавляет от поисков зарядного шнура и необходимости залезать под стол, чтобы вытащить его. Вам нужно просто положить телефон на специальную прорезиненную поверхность, с которой он не соскользнет, а звуковой сигнал и изменившаяся подсветка подтвердят, что зарядка началась.

Аксессуары для организации кабелей

После установки всех источников питания нужно избежать путаницы из множества проводов на рабочем месте. Используйте для этого аксессуары Schneider Electric для их организации:

• Напольные фидеры. Это защитный чехол, который можно закрепить на полу, на ножке стола и к столешнице снизу, протянув через него провод. Так кабель не будет болтаться и мешать ходить, и до него не доберутся домашние животные.
• Самосворачивающийся рукав. Если у вас рядом проходят несколько кабелей их можно уложить в этот рукав, который сам свернется в трубку.
• Самоклеящийся фиксатор для кабеля. На край рабочего стола можно установить фиксатор для кабелей, чтобы они не сползали на пол, когда не используются.
• Кабельные громметы. Если в вашем рабочем столе предусмотрено отверстие для проводов, в него можно установить такую крышку и продевать их через нее.

3 Выбрать расположение розеток

В столешнице

Чтобы не выводить розетки над рабочим столом, можно установить их непосредственно в стол. Например розеточный блок Optiline 45 Schneider Electric выдвигается из столешницы и комплектуется теми типами розеток, которые вам действительно нужны.

Если выдвижной модуль кажется слишком масштабным, можно установить миниатюрный блок для зарядки с откидной крышкой Unica System+, в которой будет одна розетка и один usb-разъем.

Источник

Расположение розеток в офисе

Розетки в офисе должны быть установлены с учетом удобства сотрудников и необходимости подключения оргтехники. Обязательно стоит учитывать доступное расположение розеток, чтобы можно был легко подключить любые электроприборы, а при необходимости легко ремонтировать вышедшую из строя розетку.

Ниже вы найдете полезную информацию по оптимальному размещению розеток в офисном помещении.

Нет каких-либо установленных стандартов, касающихся определенного количества розеток в офисном помещении. В этом вопросе нужно ориентироваться на то, сколько людей работает в офисе.

Также важно учесть дополнительные розетки для кулера и принтера. Если в офисе оборудована небольшая кухня, то там потребуется минимум две розетки: для чайника и микроволновой печи.

Как устанавливать розетки в офисе?

Поэтапно процесс установки розеток в офисе выглядит следующим образом:

1. Первым этапом будет штробление стен для монтажа розеток.
2. После этого в углубление нужно уложить питающий кабель к местам, где запланирована установка розеток.
3. После прокладки кабеля нужно зачистить отверстия от пыли и заделать при помощи гипса.
4. Таким же способом делаются отверстия для подрозетников.
5. Чтобы надежно зафиксировать подрозетник, нужно заделать все имеющиеся щели между ним и стеной.

Инструмент и оборудование для монтажа розеток

Для установки и демонтажа розеток, как и для проведения любых электромонтажных работ, требуется специально оборудование и электроинструмент. Список самых необходимых инструментов для установки розеток выглядит следующим образом:

• Отвертки разного размера: шестигранные, плоские, крестовые.
• Отвертка индикаторная и указатель напряжения, нелишним будет приобрести индикатор скрытой проводки.
• Мультиметр.
• Бокорезы и пассатижи.
• Электроинструмент: дрель, перфоратор, штроборез (этот инструмент стоит покупать только для масштабных работ).

Рекомендации перед началом работ

• Отключите все пробки или автомат, и не включайте до завершения всех работ.
• Важно убедиться, что розетка, с которой вы будете работать, обесточена. Для этой цели можно воспользоваться индикатором.
• Следит за изоляцией проводов. Нельзя использовать в работе поврежденные экземпляры.

Эти нехитрые рекомендации помогут вам защитить себя от нежелательных последствий при проведении работ по монтажу розеток в офисе. Но, если вы ни разу не сталкивались с таким моментом, как установка розеток или прочими электромонтажными работами, то лучше доверить этот процесс профессионалам.

Правила и рекомендации по выбору места для розеток в офисе

Розетки в отличие от квартиры и частного дома должны устанавливаться не так, как будет удобно владельцам, а с учетом таких требований:

• комфорт сотрудников офиса;
• свободный доступ к розетке в случае ремонта или замены;
• специфические особенности офиса.

Доступность устройства — главный критерий при выборе места для установки, поскольку в офисных помещениях из-за интенсивной эксплуатации розетки часто выходят из строя и требуют ремонта. В связи с этим, нежелательно, чтобы устройство находилось за шкафом ил другой громоздкой мебелью, которую сложно передвигать.

Особенности офисного пространства — также важное требование. Например, если в розетки планируется подключать напольный вентилятор или обогреватель, уместно установить ее невысоко над полом — не более 30 см. Если речь идет об установке настенного телевизора, розетка потребуется на высоте около 80 см.

Важно! Внимательно просчитайте необходимое количество розеток для одного помещения, чтобы после ремонта не пришлось подключать тройники и переходы.

• для выбора места для розеток используйте план расстановки мебели, оргтехники, компьютеров, бытовой техники (для каждой единицы необходимо указать высоту размещения от пола);
• все розетки сначала наносятся на план с указанием назначения — интернет, телевизор, телефон, электроника, также учитываются резервные;
• розетки для стационарной техники нужно размещать таким образом, чтобы для них сохранялся свободный доступ, он одновременно с этим электровывод должен быть скрыт за электроприбором;
• все точки подключения, которые находятся на открытых участках стены, но не предназначенные для регулярного применения, лучше всего размещать на высоте 30 см (по требованиям Евростандарта);
• минимальное количество розеток рассчитывается таким образом, чтобы пылесосом можно было дотянуться до всех углов в помещении;
• розетки над письменными столами размещают на высоте 15 см.

На какой высоте устанавливать розетки

Высоту установки розетки определяют с учетом безопасности пользователей, но также можно руководствоваться рекомендациями организации Building Industry Consulting Service International, которая советует учитывать свободное пространство непосредственно перед розеткой:

• если меньше 75 см, розетку монтируют на высоте от 375 мм до 1220 мм;
• если больше 75 см, розетку монтируют на высоте от 225 до 1350 мм.

Эти параметры носят рекомендательный характер, поэтому зачастую специалисты руководствуются общепринятой практикой и устанавливают розетки не высоте около 30 см от пола до центра устройства.

Если розетка монтируется под определенную технику или мебель, выбирают оптимальное место с учетом доступности и комфортной эксплуатации.

При выборе розеток для офиса обратите внимание на технические характеристики — показатель Ingress Protection Rating(защита от пыли, ударов и влаги), наличие дополнительных опций (таймер отключения, розетка с выключателем), материал изготовления (пластик, карболит, комбинации с медью или фарфором).
