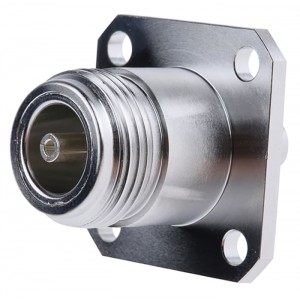

Розетка приборно фланцевая j01021a0164

J01021A0164

*Изображения служат только для ознакомления. См. DataSheet продукта

Brand	Telegartner
Тип коаксиального разъема	Разъем N
Тип соединителя	Гнездо
Тип монтажа	Монтаж на панель
Импеданс	50Ом
Метод оконцовки	Припой
Ориентация корпуса	Прямой
Тип кабеля	UT141
Рабочая частота	0 to 11ГГц
Металлизация корпуса	Сплав меди и никеля, Белая бронза
Минимальная рабочая температура	-65°C
Максимальная рабочая температура	+165°C
Материал контактов	Бериллиевая медь
Покрытие контактов	Серебряный
Страна происхождения	DE

Данный товар имеет ограничение по заказу в связи с наличием классификационного номера экспортного контроля (ECCN) у выбранного склада.

Для оформления закза таких товаров с данного склада требуется один раз заполнить анкету (Civilian)

Данный товар имеет ограничения по продаже в связи с Control Classification Number (ECCN). Оформления заказа таких товаров c данного склада для физических лиц недоступно.

Источник

J01021A0164

Разъём N, панельный, гнездо, 50 Ом, крепление: фланец, пайка, G10 (UT-141), IP67, Telegartner | Германия

Вы выбрали модель J01021A0164. Отличительные характеристики выбранной позиции, а также остальные модели данной группы представлены в таблице ниже.

Корпус разъема латунь /покрытие белая бронза /никель

Материал контактов медный сплав /покрытие серебро

Модели

Код	Модель	Схема монтажа	G-группы, Кабели	Наличие	Цена,	Кол-во, шт	Корзина
20220-1310	J01021A0164	B64

	RG402/U Telegartner | Германия Коаксиальный кабель, RG-402 | D= 3.51 мм	на складе	674.10 за м	В корзину
	RG402/U-J BULK Telegartner | Германия Коаксиальный кабель, RG-402 | D= 4.10 мм	4-6 недель	842.40 за м	В корзину

в корзину 20220-1311 J01021A0202 B97

RG401/U Telegartner | Германия Коаксиальный кабель, RG-401 | D= 6.35 мм

4-6 недель

1 843.20 за м

В корзину

в корзину

Описание

КОАКСИАЛЬНЫЕ ПАНЕЛЬНЫЕ РАЗЪЕМЫ 50 Ом • Telegärtner (Германия)

N прямое гнездо

_{пайка | крепление- фланец}

Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения- 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка .

Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.

Обратите внимание!
Части корпусов разъёмов и монтажных муфт могут быть использованы для создания N моделей с необходимыми параметрами.
Готовые соединительные RF кабели с _{N разъёмами, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин..}

_{Примечание:
Вышеприведенная информация относится к общей серии /категории моделей. Пожалуйста, смотрите технические спецификации для конкретных моделей.}

Источник

Разъем Telegartner J01021A0164 N-типа (Телегартнер)

Доставка по всей России

Бесплатное составление технического задания

Выезд инженера на место осмотра

Безналичный и наличный рассчёт

Более 300 000 наименований продукции

Разъем Telegartner J01021A0164 N-типа (Телегартнер)

Купить Разъем Telegartner J01021A0164 N-типа (Телегартнер) производителя Telegartner по низкой цене в нашем интернет-магазине. Если вам нужно узнать более подробную информацию о характеристиках Разъем Telegartner J01021A0164 N-типа (Телегартнер), получить техническую документацию, либо узнать отзывы – пожалуйста не стесняйтесь, звоните нашим менеджерам, они с удовольствием проконсультируют и расскажут об отзывах на Разъем Telegartner J01021A0164 N-типа (Телегартнер).
Посмотреть другие модели Разъемы N-типа
Разъем Telegartner J01021A0164 N-типа (Телегартнер) сертифицирован для продажи в России.

Источник

J01021A0151

Разъём N, монтажный, гнездо, 50 Ом, пайка, G10 (UT-141), IP67, Telegartner | Германия

Вы выбрали модель J01021A0151. Отличительные характеристики выбранной позиции, а также остальные модели данной группы представлены в таблице ниже.

Корпус разъема латунь /покрытие белая бронза /никель

Материал контактов медный сплав /покрытие серебро

Модели

Код	Модель	Схема монтажа	G-группы, Кабели, Аксессуары	Наличие	Цена,	Кол-во, шт	Корзина
20120-4510	J01021A0151	B64

	RG402/U Telegartner | Германия Коаксиальный кабель, RG-402 | D= 3.51 мм	на складе	674.10 за м	В корзину
	RG402/U-J BULK Telegartner | Германия Коаксиальный кабель, RG-402 | D= 4.10 мм	4-6 недель	842.40 за м	В корзину

C01011A1404 Telegartner | Германия Центральный контакт, пин-штекер, для коаксиальных разъемов

4-6 недель

47.70 за шт

В корзину

в корзину 20120-4520 J01021A0171
J01021A0109 B72

RG401/U Telegartner | Германия Коаксиальный кабель, RG-401 | D= 6.35 мм

4-6 недель

1 843.20 за м

В корзину

в корзину

Описание

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 ОМ • TELEGÄRTNER (ГЕРМАНИЯ)

N монтируемое гнездо | пайка

Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям.

В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения — 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка . Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений.

Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.

_{Обратите внимание!
Части корпусов разъёмов и монтажных муфт могут быть использованы для создания N моделей с необходимыми параметрами. Указанные спецификации верны для общих характеристик серии. Индивидуальные разъёмы могут отличаться от указанных величин.
Готовые соединительные RF кабели с N разъёмами, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин.}

_{При возникновении вопросов и необходимости консультаций, обращайтесь к специалистам Первой Кабельной Компании.}

Источник

J01021A0202

Разъём N, панельный, гнездо, 50 Ом, крепление: фланец, пайка, G9 (UT-250), IP67, Telegartner | Германия

Вы выбрали модель J01021A0202. Отличительные характеристики выбранной позиции, а также остальные модели данной группы представлены в таблице ниже.

Корпус разъема латунь /покрытие белая бронза /никель

Материал контактов медный сплав /покрытие серебро

Модели

Код	Модель	Схема монтажа	G-группы, Кабели	Наличие	Цена,	Кол-во, шт	Корзина
20220-1310	J01021A0164	B64

	RG402/U Telegartner | Германия Коаксиальный кабель, RG-402 | D= 3.51 мм	на складе	674.10 за м	В корзину
	RG402/U-J BULK Telegartner | Германия Коаксиальный кабель, RG-402 | D= 4.10 мм	4-6 недель	842.40 за м	В корзину

в корзину 20220-1311 J01021A0202 B97

RG401/U Telegartner | Германия Коаксиальный кабель, RG-401 | D= 6.35 мм

4-6 недель

1 843.20 за м

В корзину

в корзину

Описание

КОАКСИАЛЬНЫЕ ПАНЕЛЬНЫЕ РАЗЪЕМЫ 50 Ом • Telegärtner (Германия)

N прямое гнездо

_{пайка | крепление- фланец}

Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения- 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка .

Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.

Обратите внимание!
Части корпусов разъёмов и монтажных муфт могут быть использованы для создания N моделей с необходимыми параметрами.
Готовые соединительные RF кабели с _{N разъёмами, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин..}

_{Примечание:
Вышеприведенная информация относится к общей серии /категории моделей. Пожалуйста, смотрите технические спецификации для конкретных моделей.}
