Розетка ms df20 4y

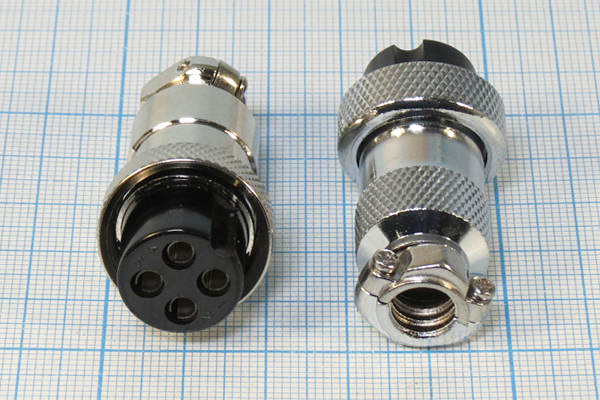

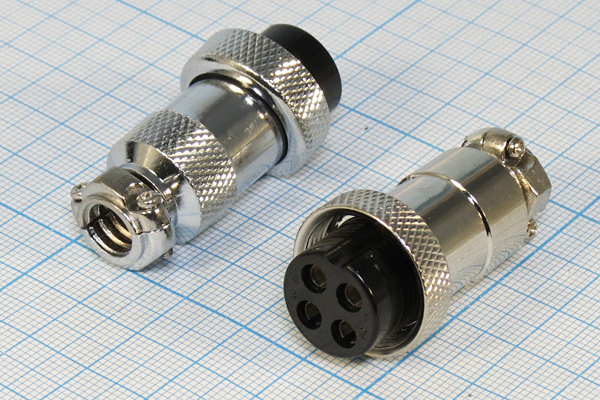

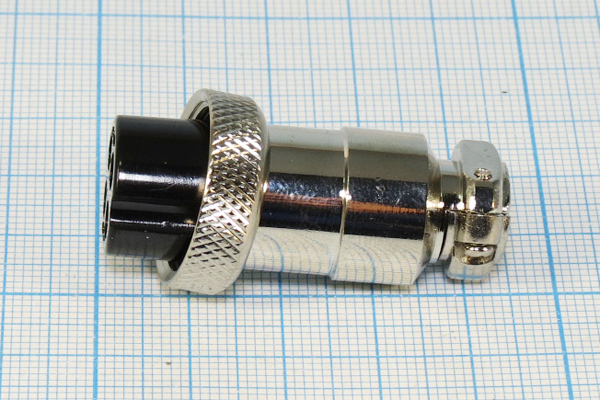

гн мик MIC20\ 4P\каб\М19\\XS20JK4P-F[MS-DF-20-4] — Разъемы микрофонные

&nbsp ООО «БЕЛРАДИОТЕХ-ТРЕЙД», г. Минск

&nbsp Киев (Украина)

&nbsp ООО «Дискон», г. Донецк

Номер или доп. параметры Тип Контакты Монтаж &nbsp &nbsp &nbsp Примечание Описание
Q-14516 гнездо мик MIC20&nbsp 4P&nbsp каб&nbsp М19&nbsp XS20JK4P-F[MS-DF-20-4]&nbsp XS20-04P(гайка)-F\пайка\

В магазине на Буженинова, 16:

Номер или доп. параметры Наименование Номер партии Цена, розничная Цена, опт(1) Цена, опт(2) Цена, опт(3) Количество в наличии
Q-14516 гн мик MIC20\ 4P\каб\М19\\XS20JK4P-F[MS-DF-20-4] (XS20-04P(гайка)-F\пайка\) 52728.20 320 руб. от 2 шт.: 290 руб. от 5 шт.: 270 руб. от 10 шт.: 220 руб. 5 шт.

Вместе с этим товаром покупают:

Разъемы микрофонные

Q-14517 шт мик MIC20\ 4P\пан\М19\\XS20JK4P-M[MS-DF-20-4]

Разъемы микрофонные

Q-2817 Z гн мик MIC16\4P\каб\М16\\QGXZ16M-4A[MC902-4P]

Разъемы серии SMB

Разъемы PLS-28

Q-10376 гн ЦС\17HP\М30\каб\\PLS-28ADF-17P\

Разъемы микрофонные

Q-14510 гн мик MIC20\ 2P\каб\М19\\XS20JK2P-F[MS-DF-20-2]

Разъемы PLS-28

Q-10379 шт ЦС\17P\М30\пан флан 4отв\\PLS-28RM-17P\

Разъемы микрофонные

Q-14511 шт мик MIC20\ 2P\пан\М19\\XS20JK2P-M[MS-DF-20-2]

Разъемы 2РМ, ШР, ОНЦ, ОС

Q-11110 гн ЦС\10HP\М24\каб\\2РМ22КПН10Г1В1\[АНАЛОГ]

Последнее обновление базы данных: 17-02-2022 12:12

Онлайн консультант
на Буженинова, 16

Skype: consultant_buzh@quartz1.ru

Whatsapp (чат):+7(977)3560387

Вы смотрели:

Программируем генераторы!
Изготовление за 1 день.

Источник

Разъём серии MS 20 контактов, гнездо на кабель

MS3106E-28-16S Разъём серии MS 20 контактов, гнездо на кабель

Информация о наличии товара

Заказать и получить через 1-2 дня на Калужской или на Алексеевской

Цена изделия

Артикулы изделия: MS3106E-28-16S, IT3106E-28-16S, DS3106E-28-16S, 973106E-28-16S, IT3106F-28-16S, DS3106F-28-16S, 973106F-28-16S

Альтернативные названия: штыревой, цилиндрический, резьбовой, соединитель, MS3106E2816S, Amphenol, MIL-5015, MIL-C-5015, MIL-DTL-5015

Загрузка

Схема изделия

Описание изделия

Разъёмы серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812.
Разъёмы предназначены для работы в суровых климатических условиях в промышленных установках, а также могут эксплуатироваться в судовом оборудовании.

Тип разъема A, дюймы V, дюймы L (max), мм Q, мм N, мм
10SL 5/8-24 UNEF 5/8-24 NEF 54.07 19.05 21.97
12S 3/4-20 UNEF 11/16-24 NEF 54.07 19.84 21.97
12 3/4-20 UNEF 11/16-24 NEF 55.90 19.84 21.97
14S 7/8-20 UNEF 3/4-20 UNEF 55.90 22.22 25.15
14 7/8-20 UNEF 3/4-20 UNEF 64.41 22.22 25.15
16S 1-20 UNEF 7/8-20 UNEF 55.90 25.40 28.45
16 1-20 UNEF 7/8-20 UNEF 64.41 25.40 28.45
18 1 1/8-18 UNEF 1-20 UNEF 65.94 28.57 30.76
20 1 1/4-18 UNEF 1 1/8-18 NS 67.41 31.75 37.29
22 1 3/8-18 UNEF 1 1/4-18 NEF 67.41 34.92 37.29
24 1 1/2-18 UNEF 1 3/8-18 NEF 73.28 38.10 44.45
28 1 3/4-18 UNS 1 5/8-18 NEF 73.28 44.45 44.45
32 2-18 UNS 1 7/8-16UN 74.75 51.75 52.22
36 2 1/4-16 UN 2 1/16-16UN 74.75 57.15 57.15
40 2 1/2-16 UN 2 5/16-16 UN 86.0 63.50 67.10

Электрические характеристики
Рабочий ток на контакт: / Сопротивление контакта
16 контакт 13А / 3,46мОм
12 контакт 23А / 1,83мОм
8 контакт 46А / 0,53мОм
4 контакт 80А / 0,26мОм
0 контакт 150А / 0,14мОм
Рабочее напряжение:
до 4200 В DC; 3000 В AC (в зависимости от модели разъёма)
Тестовое напряжение :
до 7000 В (в зависимости от модели разъёма)

Тип
разъема		 Количество
контактов		 Размер контактов Предельное
напряжение
Vac rms		 Действующее напряжение Ток
на контакт
0 4 8 12 16 V AC V DC
10S-2 1 — — — — 1 2000 700 500 1х13A
10SL-3 3 — — — — 3 2000 700 500 3х13A
10SL-4 2 — — — — 2 2000 700 500 2х13A
12S-3 2 — — — — 2 2000 700 500 2х13A
12S-4 1 — — — — 1 2000 700 500 1х13A
12-5 1 — — — 1 — 2800 1250 900 1х23A
14S-1 3 — — — — 3 2000 700 500 3х13A
14S-2 4 — — — — 4 1000 250 200 4х13A
14S-4 1 — — — — 1 2800 1250 900 1х13A
14S-5 5 — — — — 5 1000 250 200 5х13A
14S-6 6 — — — — 6 1000 250 200 6х13A
14S-7 3 — — — — 3 2000 700 500 3х13A
14S-9 2 — — — — 2 2000 700 500 2х13A
14S-10 4 — — — — 4 1000 250 200 4х13A
14S-12 3 — — — — 3 2000 700 500 3х13A
14-3 1 — — 1 — — 2000 700 500 1х46A
14S-A7 7 — — — — 7 2000 700 500 7х13A
16S-1 7 — — — — 7 2000 700 500 7х13A
16S-3 1 — — — — 1 4500 2450 1750 1х13A
16S-4 2 — — — — 2 2800 1250 900 2х13A
16S-5 3 — — — — 3 2000 700 500 3х13A
16S-6 3 — — — — 3 2000 700 500 3х13A
16S-8 5 — — — — 5 2000 700 500 5х13A
16-2 1 — — — 1 — 3500 1750 1250 1х23A
16-7 3 — — 1 — 2 2000 700 500 1х46A 2х13A
16-9 4 — — — 2 3 2000 700 500 2х23A 3х13A
16-10 3 — — — 3 — 2000 700 500 3х23A
16-11 2 — — — 2 — 2000 700 500 2х23A
16-12 1 — 1 — — — 2000 700 500 1х80A
16-13 2 — — — 2 — 2000 700 500 2х23A
18-1 10 — — — — 10 1000 250 200 10х13A
18-3 2 — — — 2 — 2800 1250 900 2х23A
18-4 4 — — — — 4 2800 1250 900 4х13A
18-5 3 — — — 2 1 2800 1250 900 2х23A 1х13A
18-06 6 — — — 4 2 2000 700 500 4х23A 2х13A
18-6 1 — 1 — — — 2800 1250 900 1х80A
18-7 1 — — 1 — — 4500 2450 1750 1х46A
18-8 8 — — — 1 7 2000 700 500 1х23A 7х13A
18-9 7 — — — 2 5 1000 250 200 2х23A 5х13A
18-10 4 — — — 4 — 2000 700 500 4х23A
18-11 5 — — — 5 — 2000 700 500 5х23A
18-12 6 — — — — 6 2000 700 500 6х13A
18-13 4 — — 1 3 — 2000 700 500 1х46A 3х23A
18-14 2 — 1 — — 1 2000 700 500 1х80A 1х13A
18-15 4 — — — 4 — 2000 700 500 4х23A
18-16 1 — — — 1 — 7000 4200 3000 1х23A
18-17 7 — — — 2 5 1000 250 200 2х23A 5х13A
18-19 10 — — — — 10 2000 700 500 10х13A
18-20 5 — — — — 5 2000 700 500 5х13A
18-22 3 — — — — 3 2800 1250 900 3х13A
18-24 10 — — — — 10 1000 250 200 10х13A
18-29 5 — — — — 5 2000 700 500 5х13A
18-30 5 — — — — 5 2000 700 500 5х13A
18-31 5 — — — — 5 2000 700 500 5х13A
20-2 1 1 — — — — 2800 1250 900 1х150A
20-3 3 — — — 3 — 2800 1250 900 3х23A
20-4 4 — — — 4 — 2800 1250 900 4х23A
20-6 3 — — — — 3 2800 1250 900 3х13A
20-7 8 — — — — 8 2000 700 500 8х13A
20-8 6 — — 2 — 4 1000 250 200 2х46A 4х13A
20-9 8 — — — 1 7 2000 700 500 1х23A 7х13A
20-A9 9 — — — 9 — 2000 700 500 9х23A
20-11 13 — — — — 13 1000 250 200 13х13A
20-12 2 — 1 — — 1 2000 700 500 1х80A 1х13A
20-14 5 — — 2 3 — 2000 700 500 2х46A 3х23A
20-15 7 — — — 7 — 2000 700 500 7х23A
20-16 9 — — — 2 7 2000 700 500 2х23A 7х13A
20-17 6 — — — 5 1 2000 700 500 5х23A 1х13A
20-18 9 — — — 3 6 2000 700 500 3х23A 6х13A
20-19 3 — — 3 — — 2000 700 500 3х46A
20-20 4 — 1 — 3 — 2000 700 500 1х80A 3х23A
20-21 9 — — — 1 8 2000 700 500 1х23A 8х13A
20-22 6 — — 3 — 3 2000 700 500 3х46A 3х13A
20-23 2 — — 2 — — 2000 700 500 2х46A
20-24 4 — — 2 — 2 2000 700 500 2х46A 2х13A
20-25 13 — — — — 13 1000 250 200 13х13A
20-27 14 — — — — 14 2000 700 500 14х13A
20-29 17 — — — — 17 2000 700 500 17х13A
20-30 13 — — — — 13 1000 250 200 13х13A
20-33 11 — — — — 11 2000 700 500 11х13A
20-A48 19 — — — — 19 2000 700 500 19х13A
22-1 2 — — 2 — — 2800 1250 900 2х46A
22-2 3 — — 3 — — 2800 1250 900 3х46A
22-4 4 — — 2 2 — 2000 700 500 2х46A 2х23A
22-5 6 — — — 2 4 2800 1250 900 2х23A 4х13A
22-6 3 — — 2 — 1 2800 1250 900 2х46A 1х13A
22-7 1 1 — — — — 3500 1750 1250 1х150A
22-8 2 — — — 2 — 3500 1750 1250 2х23A
22-9 3 — — — 3 — 3500 1750 1250 3х23A
22-10 4 — — — — 4 3500 1750 1250 4х13A
22-11 2 — — — — 2 4500 2450 1750 2х13A
22-12 5 — — 2 — 3 2800 1250 900 2х46A 3х13A
22-13 5 — — — 4 1 2000 700 500 4х23A 1х13A
22-14 19 — — — — 19 2000 700 500 19х13A
22-15 6 — — — 5 1 2000 700 500 5х23A 1х13A
22-16 9 — — — 3 6 2000 700 500 3х23A 6х13A
22-17 9 — — — 1 8 2000 700 500 1х23A 8х13A
22-18 8 — — — — 8 2000 700 500 8х13A
22-19 14 — — — — 14 2000 700 500 14х13A
22-20 9 — — — — 9 2000 700 500 9х13A
22-21 3 1 — — — 2 2000 700 500 1х150A 2х13A
22-22 4 — — 4 — — 2000 700 500 4х46A
22-23 8 — — — 8 — 2000 700 500 8х23A
22-24 6 — — — 2 4 2000 700 500 2х23A 4х13A
22-27 9 — — 1 — 8 2000 700 500 1х46A 8х13A
22-28 7 — — — 7 — 2000 700 500 7х23A
22-34 5 — — — 3 2 2800 1250 900 3х23A 2х13A
24-2 7 — — — 7 — 2800 1250 900 7х23A
24-3 7 — — — 2 5 2800 1250 900 2х23A 5х13A
24-4 1 1 — — — 3 2000 700 500 1х150A 3х13A
24-5 16 — — — — 16 2000 700 500 16х13A
24-6 8 — — — 8 — 2000 700 500 8х23A
24-06 6 — — 4 — 2 2000 700 500 4х46A 2х13A
24-7 16 — — — 2 14 2000 700 500 2х23A 14х13A
24-9 2 — 2 — — — 2000 700 500 2х80A
24-10 7 — — 7 — — 2000 700 500 7х46A
24-11 9 — — 3 6 — 2000 700 500 3х46A 6х23A
24-12 5 — 2 — — 3 2000 700 500 2х80A 3х13A
24-16 7 — — 1 3 3 2000 700 500 1х46A 3х23A 3х13A
24-17 5 — — — 2 3 2800 1250 900 2х23A 3х13A
24-20 11 — — — 2 9 2800 1250 900 2х23A 9х13A
24-21 10 — — 1 — 9 2800 1250 900 1х46A 9х13A
24-22 4 — — 4 — — 2800 1250 900 4х46A
24-27 7 — — — — 7 3500 1750 1250 7х13A
24-28 24 — — — — 24 1000 250 200 24х13A
28-1 9 — — 3 6 — 2000 700 500 3х46A 6х23A
28-2 14 — — — 2 12 2800 1250 900 2х23A 12х13A
28-3 3 — — 3 — — 3500 1750 1250 3х46A
28-4 9 — — — 2 7 2800 1250 900 2х23A 7х13A
28-5 5 — 2 — 1 2 2800 1250 900 2х80A 1х23A 2х13A
28-6 3 — 3 — — — 2800 1250 900 3х80A
28-7 2 — 2 — — — 2800 1250 900 2х80A
28-8 12 — — — 2 10 2000 700 500 2х23A 10х13A
28-9 12 — — — 6 6 2800 1250 900 6х23A 6х13A
28-09 9 — 4 — — 5 2000 700 500 4х80A 5х13A
28-10 7 — 2 2 3 — 2000 700 500 2х80A 2х46A 3х23A
28-11 22 — — — 4 18 2000 700 500 4х23A 18х13A
28-12 26 — — — — 26 2000 700 500 26х13A
28-13 26 — — — — 26 2000 700 500 26х13A
28-15 35 — — — — 35 2000 700 500 35х13A
28-16 20 — — — — 20 2000 700 500 20х13A
28-17 15 — — — — 15 2000 700 500 15х13A
28-18 12 — — — — 12 1000 250 200 12х13A
28-19 10 — — — 4 6 2000 700 500 4х23A 6х13A
28-20 14 — — — 10 4 2000 700 500 10х23A 4х13A
28-21 37 — — — — 37 2000 700 500 37х13A
28-22 6 — 3 — 3 — 2800 1250 900 3х80A 3х23A
28-51 12 — — — 12 — 2800 1250 900 12х23A
32-1 5 2 — — 3 — 2000 700 500 2х150A 3х23A
32-3 9 1 2 — 2 4 2800 1250 900 1х150A 2х80A 2х23A 4х13A
32-5 2 2 — — — — 2800 1250 900 2х150A
32-6 23 — 2 3 2 16 2000 700 500 2х80A 3х46A 2х23A 16х13A
32-7 35 — — — 7 28 1000 250 200 7х23A 28х13A
32-8 30 — — — 6 24 2000 700 500 6х23A 24х13A
32B-13 13 — — 13 — — 2800 1250 900 13х46A
32-17 4 — 4 — — — 2800 1250 900 4х80A
32-22 54 — — — — 54 2000 700 500 54х13A
36-1 22 — — — 4 18 2800 1250 900 4х23A 18х13A
36-3 6 3 — — 3 — 2800 1250 900 3х150A 3х23A
36-4 3 3 — — — — 2000 700 500 3х150A
36-5 4 4 — — — — 2000 700 500 4х150A
36-6 6 2 4 — — 2000 700 500 2х150A 4х80A х46A
36-7 47 — — — 7 40 2000 700 500 7х23A 40х13A
36-8 47 — — — 1 46 2000 700 500 1х23A 46х13A
36-9 31 — 1 2 14 14 2000 700 500 1х80A 2х46A 14х23A 14х13A
36-10 48 — — — — 48 2000 700 500 48х13A
36-11 48 — — — — 48 2000 700 500 48х13A
36-12 48 — — — — 48 2000 700 500 48х13A
36-13 17 — — — 2 15 2000 700 500 2х23A 15х13A
36-14 16 — — 5 5 6 2800 1250 900 5х46A 5х23A 6х13A
36-15 35 — — — — 35 2000 700 500 35х13A
36-16 47 — — — 7 40 2000 700 500 7х23A 40х13A
36-17 47 — — — 7 40 2000 700 500 7х23A 40х13A
36-18 31 — 1 2 14 14 2000 700 500 1х80A 2х46A 14х23A 14х13A
36-20 34 — — 2 2 30 2000 700 500 2х46A 2х23A 30х13A
36-46 27 — — — — 27 2000 700 500 27х13A
36-52 52 — — — — 52 2000 700 500 52х13A
40-56 85 — — — — 85 2000 700 500 85х13A
40-63 61 — — — — 61 2000 700 500 61х13A

Внешний вид и комплектация товара MS3106E-28-16S может отличаться от представленного на этой странице. Уточняйте параметры у консультантов

Источник

Читайте также:  Высота розеток для рабочей зоны кухни
© 2024 Монтаж
