Розетка кабельная рк32 5в1м

РК32-5В1М розетка кабельная 32А IP67 3P+N+E

Данная продукция поставляется под заказ.

Описание товара

РК32-5В1М розетка кабельная 32А IP67 3P+N+E

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях от продавца.

Товарное предложение №14963724112 обновлено 1 сентября 2021 г. в 10:25.

Контакты продавца

• Телефон: +7 (831) 214-12-22
  214-12-32
• Страна: Россия

Отправить сообщениеСообщите, что нашли информацию на сайте «Элек.ру»

• ВКонтакте
• Однокласники
• Facebook
• Twitter
• Telegram
• Pinterest

12+. Сетевое издание «Elec.ru». Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР). Свидетельство о регистрации серия Эл №ФС77-74766.
Учредитель ООО «Элек.ру». Главный редактор Лобода Дмитрий Игоревич. Контакты редакции: info@elec.ru, +7 (495) 587-40-90. © «ELEC», © «ELEC.RU» — Зарегистрированные товарные знаки.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. © ООО «Элек.ру» 2001—2022 гг.

Источник

Розетки кабельные РК-32-5В1М

Розетка кабельная РК-32-5В1М предназначена для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380 В переменного и постоянного тока для 5-контактных соединителей, 660 В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносная (кабельная) и панельная, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5 — контактные.

Описание

Назначение

Розетка кабельная РК-32-5В1М предназначена для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380 В переменного и постоянного тока для 5-контактных соединителей, 660 В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносная (кабельная) и панельная, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5 — контактные.

Особенности

• Розетки РК-32-5В1М имеют широкий диапазон значений номинального тока.

Ответная часть для соединения и разъединения:

• Вилка кабельная ВК-32-5В1М
• Вилка панельная ВП-32-5В1М

Конструкция

Розетка РК-32-5В1М кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения — из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы РК-32-5В1М имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») четкая и ясно ощутимая операция.

Структура условного обозначения

Х1 Х2 Х3 — Х4 Х5

Х1 – обозначение составных частей соединителя:

Х2 – исполнения по назначению:

К – кабельные (переносные)

П – стационарные (панельные)

Х3 – номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400

Х4 – число контактов: число контактов: 1; 4 (3P + PE); 5 (3P + N + PE)

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

Х5 – условное обозначение модернизации соединителей:

М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта)

К – для четырех- и одноконтактных соединителей

Технические характеристики

для 5-ти контактных соединителей:

переменного тока до 380 В

постоянного тока до 380 В

для остальных исполнений:

переменного тока до 660 В

постоянного тока до 440 В

Номинальный ток: до 400А

Номинальная частота: 60 Гц

Климатическое исполнение и категория размещения: В1

Температура эксплуатации: от -60°С до +50°С

Уровень пылевлагозащиты: IP67

Пример обозначения для заказа розетки кабельной 5 контактов, 32А:

Источник

Соединитель электрический промышленного назначения

Тип сертификата	Название изделия	Сертификаты
ТР TC	Соединитель электрический промышленного назначения
Сертификат соответствия пожарной безопасности	Соединитель электрический промышленного назначения

Назначение

Соединители предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносные и панельные, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5 — контактные.

Особенности

• Соединители имеют широкий диапазон значений номинального тока.

Конструкция

Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения — из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») — четкая и ясно ощутимая операция.

Комплектность поставки

В комплект поставки входят:

— вилка и розетка-1шт;

— комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16А- 2 шт;

— комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса — 2 шт., уплотнение кабеля — 4шт;

— для панельных вилок или розеток: уплотнение корпуса — 2 шт;

— специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А)- 2 шт.

Х1 Х2 Х3 — Х4 Х5

Х1 – обозначение составных частей соединителя:

Х2 – исполнения по назначению:

К – кабельные (переносные)

П – стационарные (панельные)

Х3 – номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400

Х4 – число контактов: 1; 4 (3P + PE); 5 (3P + N + PE)

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

Х5 – условное обозначение модернизации соединителей:

М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта)

К – для четырех- и одноконтактных соединителей

Примеры формулировки заказа:

Вилка кабельная из термопластичного материала на номинальный ток 32А, с числом контактов- 5.

Розетка стационарная из термопластичного материала на номинальный ток 25А, с числом контактов- 4.

для 5-ти контактных соединителей:

переменного тока до 380 В

постоянного тока до 380 В

для остальных исполнений:

переменного тока до 660 В

постоянного тока до 440 В

Номинальный ток: до 400А

Номинальная частота: 60 Гц

Климатическое исполнение и категория размещения: В1

Температура окружающей среды: от -60°С до +50°С

Степень защиты от внешних воздействий: IP67

Номер технических условий: ТУ 3424-010-73671038-2005

Источник

ВРК32-5В1М розетка кабельная

Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 440 В постоянного тока и переменного тока частотой до 60 Гц.

Характеристики

Тип соединителя	Розетка
Исполнение	кабельное
Ток	32 А
Число контактов	5

Подробнее

• Маркировка взрывозащиты:
  • 2ExeIIТ5 — для переносных соединителей
  • ExeIIU — для стационарных соединителей
• Номинальное напряжение до 440 В
• Номинальный ток до 400, А
• Климатическое исполнение и категория размещения В1
• Температура эксплуатации от минус 60°С до плюс 50°С
• Уровень пылевлагозащиты IP67
• Относительная влажность воздуха при температуре 35°С 100%
• Высота над уровнем моря до 2000 м

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») четкая и ясно ощутимая операция.

Источник

РК-ВК (РКС-ВПС)16, 25, 40, 63, 160, 250, 400А соединители серии С Скачать прайс-лист

Техническое описание

Соединители серии С (РК, ВК, РП, ВП) предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных элементов электроустановок между собой и источниками питания в наземных стационарных и передвижных электроустановках напряжением до 660 В переменного тока частотой до 400 Гц и напряжением до 400 В постоянного тока. Выпускаются в нескольких исполнениях: кабельные и панельные, на токи 16, 25, 40, 63, А — 5ти контактные, 16, 25, 40, 63, 160А — 4х контактные и 250, 400, А — одно-контактные. Степень защиты IP67.

Техническое описание

Соединители серии С (РК, ВК, РП, ВП) предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных элементов электроустановок между собой и источниками питания в наземных стационарных и передвижных электроустановках напряжением до 660 В переменного тока частотой до 400 Гц и напряжением до 400 В постоянного тока. Выпускаются в нескольких исполнениях: кабельные и панельные, на токи 16, 25, 40, 63, А — 5ти контактные, 16, 25, 40, 63, 160А — 4х контактные и 250, 400, А — одно-контактные. Степень защиты IP67.

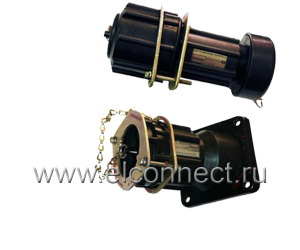

Конструкция:
Разъёма кабельного — исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика.
Разъёма панельного — исполнения состоят из фланца крышки, механизма фиксации, контактной системы с изоляторами.
Разъёмы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») чёткая и ясно ощутимая операция.
