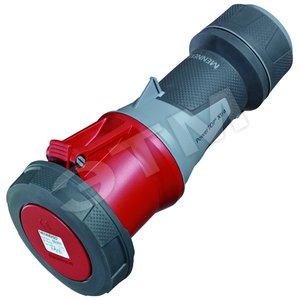

Розетка кабельная 125А3Р+N+E переносная PowerTOP (14225)

Розетка кабельная 16А 2Р+E IP44 переносная AM-TOP (3007)

Розетка кабельная 125А3Р+N+E переносная PowerTOP (14223)

Розетка кабельная 125А3Р+N+E переносная PowerTOP (14224)

Розетка кабельная 125А3Р+N+E переносная PowerTOP (14226)

Розетка кабельная 16А 3Р+N+E IP44 переносная AM-TOP (2918)

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Розетка штепсельная герметическая открытой установки

Конструктивные особенности

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

Фото — переходник

Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

Фото — кабельная

В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

Фото — описание схемы отвода, амперметра и лампы

Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

Фото — двухместная модель

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

Фото — тройная

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Фото — с крышкой

Также розетки бывают:

1. С одним вводом (одноместная);
2. С двумя отводами, соединенными в одном подрозетнике (двухместная);
3. Силовая трехфазная или 3-полюсная.

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Параметры

Для начала разберем маркировку розеток штепсельного типа. Обозначение состоит из букв и цифр, к примеру:

РШ-Ц- 20-0-01-10/220 – это розетка штепсельная утопленного типа при открытой проводке, однофазная, из серии с заземлением, используется в сети 220 В, 50 Гц.

Рассмотрим технические характеристики различных штепсельных розеток.

Малогабаритная модель РС-16-006 скрытой установки:

Напряжение, В	250
Ток, А	16
Защита	IP20
Климатические требования	УХЛ 4
Габаритные размеры, мм	80х80х30
Полюса	2

Розетка штепсельная ПС-326-100 (марка ИЭК) — утопленного типа при открытой проводке:

Ток, А	40
Напряжение, В	24
Кол-вот контактов	7

Может использоваться для прицепа ВАЗ, КАМАЗ, КРАЗ и т. д.

Штепсельная низковольтная розетка 42В РП-2Б (РШ-п-2-о-IP43-01-10/42) утопленного типа при скрытой проводке для переносной или настольной лампы

Напряжение, В	42
Размеры, мм	61х61х50
Ток, А	10
Климат	УХЛ
Количество полюсов	2

Розетки нейтральные малогабаритные штепсельные типа НМШ (АНШМ2-310) к реле (их схема установки несколько отличается от классических моделей):

Сопротивление, Ом	310
Напряжение, В	12
Отпускание якоря, В	6,7
Время отпускания, с	мгновенно

Фото — НМШ

Обзор цен

Купить штепсельную розетку можно в любом электротехническом магазине, цена будет зависеть от материала колодки, марки и количества гнезд для вилок. Перед покупкой обязательно проверяйте сертификат качества и соответствие заявленным производителем параметрам.

Рассмотрим прайс-лист на модель РА16-003/1 ПРИМА 1-местная:

В современном мире розетки встречаются во всех домах. Одна из популярных разновидностей — штепсельная розетка, выполняющая функцию подключения разнообразных электроприборов к сети через вилку.

Имеет простое устройство, легко устанавливается, недорого стоит и прослужит долгий период времени. Есть несколько отличительных характеристик по сравнению с другими разновидностями розеток, о которых будет сказано несколько ниже.

Основные элементы розетки

Конструкцию штепсельных устройств отличает простота. В устройство входят только 3 основных элемента:

• корпус (необходим для защиты);
• колодка (основной элемент устройства);
• контакт (выступает источником питания).

Корпус устройства дополнительно осуществляет декоративную функцию. Современные модели могут быть задекорированы под любой стиль интерьера. Корпус может быть одно- или двухместным.

Когда возникает необходимость монтажа спаренных розеток, следует брать отдельные модели, имеющие пластиковую сердцевину, и устанавливать в общую раму. Внешнюю крышку разъема выполняют из пластика, термостойкого и небьющегося. Некоторые модели могут иметь дополнительное оснащение в виде кнопки (нужна для выталкивания вилки), шторки, крышки для защиты и подсветки.

Колодка — важный элемент устройства, удерживающий контакты с крышкой. Материалом для ее изготовления выступает карболит либо керамика. В первом случае устройства будут отличаться большей прочностью, но встречаются в основном в старых моделях. Керамику отличает хрупкость. Поэтому, устанавливая розетки, имеющие из нее колодку, следует быть предельно осторожным. Использовать колодку можно для монтажа моделей открытой установки и закрытой, применять в качестве заготовки, выступающей основой в изготовлении удлинителя своими руками.

Контакт выступает рабочим элементом. С его помощью осуществляется подача электроэнергия бытовым приборам. Допустимой силой тока, проходящей через него, является показатель от 10 до 16 А. Посредством винтовых зажимов одна часть контакта присоединена к проводнику, вторая — вилке электроприбора. Зажимы могут быть и клавишными. Материалом для изготовления контактов выступает сплав металлов, для которого характерна некоторая степень упругости. Это позволяет устанавливать надежное соединение между вилкой и контактами устройства.

Конструкция и предназначение штепсельной розетки

Штепсельная розетка
Штепсельные розетки установлены в большинстве помещений, без них не удается включить электрические приборы. Конструкция устройства включает в себя три основных элемента:

Последняя деталь выполняет две важные функции – защитную и декоративную. Корпус может быть как одно-, так и двухместным. Основная часть устройства – колодка. К этому элементу крепится крышка и контакты. Изготовлена она, как правило, из карболита или керамики.

Более прочными считаются розетки, изготовленные из карболита. Но колодка из этого материала встречается лишь в устройствах старого образца. Керамические изделия имеют один весомый недостаток: они очень хрупкие, поэтому монтировать устройство нужно с большой осторожностью, поскольку поврежденная деталь не подлежит восстановлению.

Еще один рабочий элемент розетки – контакт, который служит проводником электроэнергии. Изготавливают их из металлических сплавов, которым свойственна определенная степень упругости.

Параметры классификации

Штепсельные устройства принято классифицировать по ряду параметров.

По типу конструкции

В зависимости от вида конструкции устройства бывают два вида розеток:

1. Скрытой установки. Такие устройства применяются для внутреннего проведения сети (скрытая проводка). Основа устройства в виде колодки и контакты погружены внутрь стены. Корпус располагают в монтажной коробке, благодаря чему выступ за плоскость стены практически не происходит. Выдавливание проводов за счет грамотно смонтированного (утопленного) узла присоединения невозможно. Плотное прижатие вилки обеспечивается за счет шайбы (пружинной). Один конец вилки будет упираться в упор, а другой имеет опору в виде корпуса.
2. Наружной установки. Применяется в случае открытой проводки и крепится непосредственно к стене. Основание устройства расположено в пластмассовом корпусе. Его монтируют в стене посредством подрозетника (неутопленный). Часто такая конструкция дополняется защитной крышкой и нередко оснащается подсветкой, имеет выталкиватель вилки или снабжается таймером отключения.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Если нет стопроцентной уверенности в успехе процесса, то лучше обратиться к квалифицированному специалисту. Это не только поможет качественно установить конструкцию, но и снизит вероятность получения серьёзной травмы.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Порядок выполнения работы:

1. В помещении отключается подача электричества.
2. Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.
3. После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
4. В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
5. Основание сопоставляется с разметкой и прикручивается.
6. На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
7. Он крепится к стене при помощи специальных покупных или самодельных скоб.
8. Протянутый провод подключается к розетке.
9. В самом конце устанавливается корпус и затягивается болтами.
10. Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил. Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене.

Процесс монтажа состоит из следующих этапов:

1. В квартире, офисе или частном доме отключается электрический ток.
2. Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
3. В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
4. Края и стенки «ямки» тщательно выравниваются.
5. Проводка пропускается через специальные отверстия в нижней части подрозетника.
6. Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
7. После этого конструкция оставляется до полного высыхания материала.
8. Как только это произошло, лишняя часть застывшего состава удаляется, а поверхность стены разравнивается.
9. Скобой фиксируется провод. Эта простая операция поможет ускорить последующие действия.
10. С выступающих концов кабеля срезается примерно 2 сантиметра изоляционного слоя.
11. К колодке крепится заземляющий контакт, а также нулевой и фазовый провод.
12. Фиксируется кабель пружинным способом.
13. Лишняя часть провода аккуратно скручивается, изолируется и прячется в коробке.
14. Она крепится с помощью небольших разводящихся лапок и закручивается боковыми винтами.
15. Монтируется корпус розетки, и устройство приобретает свой окончательный внешний вид.

Устанавливаем розетки своими руками

Осуществление самостоятельного монтажа розеток требует определенных знаний в данном вопросе и внимательности во избежание последствий, которые могут быть опасны для жизни. Нужно следовать четким алгоритмам.

Установка скрытых розеток:

1. Для начала следует отключить электросеть.
2. Необходимо определить места расположения устройств с последующим нанесением разметки, определяющей расположение будущего подрозетника.
3. Под коробку нужно выдолбить отверстие с помощью молотка с зубилом, подойдут и сверла. Затем нужно выровнять его края.
4. Жилы кабеля нужно пропустить через компактные отверстия (расположены на дне коробки).
5. Выполнить крепеж подрозетника в готовом отверстии посредством строительного гипса (подойдет гипсовый клей или штукатурка), смазывая щели между краями.
6. Оставить закрепляющий материал застывать.
7. Убрать остатки закрепляющего состава, разравнивая поверхность стены.

1. Посредством скобы или хомута захватить провод для облегчения последующего подключения.
2. Концы жилы зачистить от изоляции на 1 или 2 см.
3. К колодке (контактам) присоединить заземляющий контакт совместно с остальными проводами (фазовым и нулевым).
4. Провода зафиксировать с помощью пружинного способа, лишнюю часть нужно скрутить и убрать на дно розетки.
5. Коробку закрепить в подрозетнике посредством раздвижных лапок, закрутив двумя боковыми винтами, которые с ними соединены. Можно сделать шурупами, сопоставив отверстия коробки и подрозетника, которые нужно сопоставить и соединить.
6. Выполнить установку корпуса.

Монтаж наружных розеток, по сравнению с установкой скрытых моделей, отличается простотой и включает следующие этапы:

1. Отключить подачу электрического тока.
2. Выполнить разметку на стене, соответствующую размерам устройства.
3. Корпус разобрать (болты открутить, крышку убрать).
4. К стене прикрутить основание.
5. Выполнить подключение проводов.
6. Установить корпус с последующим закреплением болтами.

Особенности установки

Монтаж штепселей скрытого типа

Установка розетки скрытого типа
Пошаговый алгоритм подключения устройства скрытого типа в квартире:

1. Отключить подачу электроэнергии в помещение.
2. Определиться с местом, где будет находиться подрозетник.
3. Молотком с зубилом, сверлом или электродрелью проделать отверстие для коробки, вставить ее туда.
4. Жилы электрического кабеля продеть через отверстия, расположенные в нижней части установочной коробки.
5. Используя строительный гипс, гипсовый клей или штукатурку, закрепить короб в стене. Клеящий материал доводят до консистенции мягкого пластилина.
6. Оставить приблизительно на 10 минут, пока материал полностью не высохнет, удалить остатки.
7. Концы жил избавить от изоляции и подсоединить к ним фазовый и нулевой провода, если есть и заземляющий.
8. Винтовым или пружинным способом закрепить провода.

Завершающая манипуляция – установить защитный пластиковый корпус.

Установка штепселей наружного типа

Установка розетки наружного типа
Монтаж штепселей наружного типа отнимает меньше времени. Используется, если в доме проведена открытая электропроводка. Последовательность установки следующая:

1. Отключить подачу электроэнергии в помещение.
2. Схематически изобразить на стене размеры установки.
3. Разобрать корпус наружной розетки – снять лицевую крышку.
4. Основание при помощи болтов прикрутить к стене.
5. Подсоединить провода.
6. Монтировать сверху пластмассовую крышку, прикрепить к поверхности с помощью болтов.

Розетки изготавливают из негорючих материалов высокого качества, которые обеспечивают изоляцию токоведущих частей и надежный контакт.

Правильный выбор и установка штепсельных розеток существенно продлит эксплуатационный срок электрических приборов, поэтому к данному этапу нужно подойти со всей ответственностью.

Перечень правил по установке

Чтобы оставаться уверенным в безопасной, продолжительной и удобной эксплуатации штепсельных устройств после установки, необходимо соблюдать ряд правил.

Перечень правил монтажа
Скрытые устройства	Наружные устройства
Перед установкой желательно воспользоваться специальной установочной коробкой, помещая ее в готовое отверстие в стене.Консистенция закрепляющего герметического материала (строительного гипса, штукатурки или гипсового клея) должна быть сходна с пластилином (мягким).Проводку следует монтировать на уровне 2 м от пола.Присоединяя провода к контактам колодки, необходимо учитывать, что они должны располагаться сверху, а контакты — снизу.Нельзя допускать пересечения плоских проводов.Для основания розетки следует сделать подложку, для которой подойдут гипсолит или паронит. Для стен из легковоспламеняющихся материалов (дерево) это особенно актуально.	Для таких розеток подойдут провода типа АППВ, АПРВ и АПР.Нужно тщательно прикрепить наружную проводку к стене посредством жестяных полосок с шириной в 10 мм и толщиной в 0,3 – 0,5 мм.Крепить полоски следует по слою асбеста, уложив между ними прокладку из специального картона.Провода нужно прокладывать параллельно архитектурным линиям. Нужно выдержать расстояние до 150 мм от плит перекрытий.

Важно! В ванных комнатах необходимо размещать модели, обеспеченные определенным уровнем влагозащиты. Когда в доме есть дети, необходимо располагать розетки повыше. В будущем этот шаг послужит надежной защитой от случайного контакта ребенка с электрическим током в 220 В.

Полугерметическая и герметическая розетка — Про СБЕРБАНК

Жители квартир привыкли пользоваться электроприборами только внутри помещений, где установлена куча розеток, и подключиться можно к любой. А вот если речь идет о частном секторе, то тут часто возникает необходимость работать во дворе, где тоже нужно подключить электроприборы.

Для частного сектора, а также в промышленности, установка герметичных розеток и выключателей снаружи – это острая необходимость, потому как пользоваться переносками и тянуть провод из помещения не только неудобно, но еще и опасно.

Для того, чтобы защитить наружную проводку от попадания на нее грязи, пыли, а также предотвратить замыкание из-за проникновения влаги, ее прокладывают в защитных трубках или кожухах, обеспечивающих если неполную герметичность, то хотя бы высокую степень защиты. Исходя из этих же соображений, снаружи применяется и розетка герметичная, и герметичные выключатели.

Розетка штепсельная герметичная

Розетки штепсельные герметичные отличаются между собой по стандартным для этого вида электроприборов параметрам:

• степень защиты. Для герметичных розеток этот показатель должен быть не ниже IP44 (защита от брызг) и выше;
• ток, на который рассчитана розетка. Стандартное значение – 16А, не стоит брать ниже;
• крышки и заглушки. Они могут иметь разный вид – прозрачные, непрозрачные, круглые, квадратные, подпружиненные или нет;
• необходимость монтажа проводки. Если розетка штепсельная герметичная оснащена зажимами, то нужно только подвести концы проводов, вставить и в зажимы – и все.

Розетка накладная герметичная

Довольно редко снаружи применяются встроенные розетки, самый оптимальный вариант — розетка накладная герметичная. Такая розетка обладает максимальной степенью защиты от внешнего воздействия, легко подключается и может служить для питания от стандартной сети любого прибора, будь то насос, бетономешалка или другой силовой аппарат.

Розетка накладная герметичная будет также очень кстати, если в доме есть маленькие дети, а розетки расположены низко. Это позволит защитить детей от поражения током и ВТО же время ненужно будет переносить все розетки повыше и создавать неудобства.
