Розе́тка — гнездовая часть разъёма («мама»), чаще всего предназначенная для стационарной установки. Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка.
Содержание
Розетки для силовой сети
Чаще всего розетки применяются для подключения различных приборов к силовой сети переменного тока.
Классификация

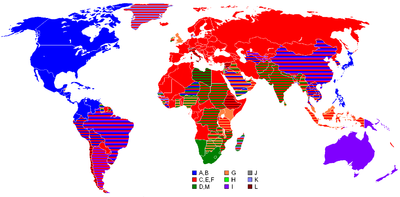

По форме штепселя различают следующие типы розеток для силовой сети:
форма
страна
A
(США, Япония)
B
(США)
В России распространены типы C и F.
По типу проводки:
Для скрытой проводки
Для открытой проводки
По степени пылевлагозащищенности:
Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.
В большинстве розеток используется упругость полоски контактного металла, то есть плоская пружина из малоупругого контактного металла. Малая упругость материала и большие нагрузки на изгиб в плоской пружине (закон Гука) приводят со временем к тому, что плоская пружина теряет упругость и розетка выходит из строя. Более надёжны розетки, в которых используется упругость винтовой стальной пружины, которая через прижимную пластину прижимает штырь вилки к контактной пластине. Розетки с основой из керамики менее пожароопасны.
Другие типы розеток
Телефонные розетки
Высокочастотные розетки
Розетки для компьютерных сетей
Ссылки
kropla.com (нем.)
filmtechnik-online.de (нем.)
IEC Zone: Plugs and sockets (англ.)
AC Power Cords (англ.)
A company that supplies solutions for plug and socket issue for export (англ.)
Information on the electrical systems in use in most countries of the world (англ.)
International plug standards from travel-island.com (англ.)
Wikimedia Foundation . 2010 .
Полезное
Смотреть что такое «Электрическая розетка» в других словарях:
Электрическая Распределительная Система Многофункциональная (ЭРСМ) — Содержание 1 Описание 2 Конструкция 3 Историческая справка … Википедия
розетка — сущ., ж., употр. сравн. часто Морфология: (нет) чего? розетки, чему? розетке, (вижу) что? розетку, чем? розеткой, о чём? о розетке; мн. что? розетки, (нет) чего? розеток, чему? розеткам, (вижу) что? розетки, чем? розетками, о чём? о розетках 1.… … Толковый словарь Дмитриева
Розетка электрическая — стационарный разъем для подключения к силовой электрической сети. В разных странах используются различные типы розеток. См. справочник по электрическим розеткам и напряжению в разных странах мира … Лексикон туриста
BS 1363 — Типичная вилка BS 1363 Британский стандарт BS 1363 определяет наиболее распространённый тип бытовых вилок и розеток для переменного тока, используемых в Великобритании, на Кипре, в Респуб … Википедия
электрический — прил., употр. сравн. часто 1. Электрическая энергия это энергия, которая используется людьми для освещения и обогрева жилых, производственных и других помещений. Меры по снижению тарифов на электрическую энергию. 2. Электрические явления это… … Толковый словарь Дмитриева
IP (Ingress protection rating) — У термина IP существуют и другие значения, см. IP (значения). Ingress protection rating система обозначения степени защиты оболочки электрооборудования от доступа к опасным частям, проникновения твёрдых предметов и воды в соответствии с… … Википедия
Связь по ЛЭП — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей. Связь через ЛЭП, PLC ( … Википедия
IP (степень защиты оболочки) — У термина IP существуют и другие значения, см. IP (значения). Для надёжной защиты от поражения электрическим током, соединение выполнено в герметично закрытой монтажной коробке степенью IP54 во избежание попадания брызг на токов … Википедия
относительно неподвижное изделие — 3.10 относительно неподвижное изделие: Изделие, которое при эксплуатации неподвижно относительно мест его крепления. Примечание Относительно неподвижное изделие может располагаться в подвижном объекте. Например, электрическая розетка в корпусе… … Словарь-справочник терминов нормативно-технической документации
ГОСТ 30631-99: Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации — Терминология ГОСТ 30631 99: Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации оригинал документа: 3.1 амплитудно частотная характеристика… … Словарь-справочник терминов нормативно-технической документации
Источник
Розетки, назначение, характеристики, устройство
Розетка — это электротехническое устройство, предназначенное для подключения к электрической сети различных приборов и агрегатов. Основной характеристикой розетки является номинальный ток, при котором она должна сохранять работоспособность в течение всего срока эксплуатации. Обычные розетки рассчитаны на ток 10, 16 А, т. е. предназначены для обеспечения энергией приборов мощностью не более 2—3 кВт. Превышение этих значений может привести к перегрузке контактной пары («вилка—розетка») и аварийной ситуации. Розетки бывают с заземлением или без него.
Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия тока. В каждом доме есть достаточное количество приборов, заземление которых обязательно. Как правило, это устройства с большой потребляемой мощностью — электроплиты, стиральные машины и т. д.
Обычная розетка имеет два контакта (фаза и рабочий ноль). Розетка с заземлением имеет третий контакт, соединенный с заземляющим проводом. Через него в землю отводится статическое электричество, а также опасные напряжения и токи, возникающие в приборах в результате пробоя на корпус. Специально для детских комнат разработаны розетки с защитными крышками или шторками, открывающимися только при установке вилки.
Розетка для внутреннего монтажа не имеет своего корпуса и устанавливается в монтажную коробку.
Надежное соединение контактов розетки с проводкой обеспечивается винтовыми зажимами, требующими определенного усилия при затяжке.
Наружные розетки заключены в корпус, который может иметь различное исполнение. Такие розетки монтируются поверх установочной поверхности из негорючего материала.
Непременным условием безаварийной работы розетки является надежность контакта штепсельного соединения пары «вилка—розетка», т. е. штырьки вилки должны плотно соединяться с гнездами розетки. При этом сначала происходит соприкосновение заземляющих контактов, а затем — контактов, проводящих электрический ток.
При современном разнообразии электрических приборов различного назначения и различной мощности следует помнить, что они могут комплектоваться разными по конструкции и внешнему виду вилками и поэтому им должны соответствовать и розетки (как по конструкции, так и по электрическим характеристикам).
Розетки (вилки) с тремя плоскими контактами предназначены для подключения мощного оборудования (электрических плит, духовок и т. д). Третий контакт (желто-зеленый провод) обеспечивает надежное защитное заземление. Кроме того, вилки могут дополнительно оснащаться плавким предохранителем.
Некоторые производители предлагают розетки со встроенным реле напряжения, которое разрывает электрическую цепь при изменении напряжения в сети ниже или выше допустимых пределов. После восстановления параметров реле включается автоматически.
Существуют розетки, нейтрализующие замыкание проводника на корпус прибора (например, стиральной машины). Они оснащены устройством защитного отключения (УЗО), и при соприкосновении тела человека с находящимся под напряжением корпусом розетка автоматически отключает прибор от сети.
Очень удобным дополнением к обычной розетке является встроенный в блок выключатель , позволяющий отключить прибор от сети, не вытаскивая вилку.
Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для размещения внутри закрытого помещения, например, используются изделия со степенью защищенности IP20, для туалета и ванной комнаты — IP44.
Уличные розетки изготавливаются со степенью влагозащищенности IP65 и выше и с защитными крышками для безопасности. Они имеют также и повышенную механическую прочность.
Некоторые модели розеток оснащены «ката¬пультой», которая срабатывает при нажатии специальной кнопочки и выталкивает вилку. Такая конструкция предохраняет элементы крепления розетки от разрушения и позволяет сохранить надежность электрического контакта.
В одном блоке с обычной розеткой могут устанавливаться и специальные разъемы для подключения к телефонным и компьютерным сетям и сетям кабельного телевидения.
Источник
Электрическая розетка. Виды и типы. Характеристики и стандарты
Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.
Виды разъемов
Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.
Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.
Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.
Технические характеристики
В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.
Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.
Отличие розеток по способу установки
По способу установки электрическая розетка может быть:
Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.
Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.
Модернизированные розетки типа F и С
С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.
Электрическая розетка с удлинителем
Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.
Влагозащищенные розетки
Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.
Розетки с совмещенным выключателем
В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.
Устройство с таймером
Позволяет настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.
Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.
Розетки с ваттметром
Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.
Устройство с выталкивателем штепселя
При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.
Такой вариант будет полезен в том случае, если материал из которого изготовлена стена рыхлый. При тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.
Электророзетки с подсветкой
Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.
Устройство с USB выходом
Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.
Розетки с дистанционным управлением
Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.
