Розетка dhs 44f с кожухом

Разъем 44 контактов, гнездо на кабель, пайка

DHS-44F Разъем 44 контактов, гнездо на кабель, пайка

Информация о наличии товара

Возможна поставка под заказ. Отправьте заявку

Цена изделия

Альтернативные названия: dsub, d-sub

Схема изделия

Описание изделия

Код продукта	A	B	C	D	E	F
DHS-15F	16.40	25.0	30.8	12.55	7.95	2.29
DHS-26F	24.70	33.3	39.2	12.55	7.95	2.29
DHS-44F	38.52	47.0	53.1	12.55	7.95	2.29
DHS-62F	54.82	63.5	69.4	12.55	7.95	2.41
DHS-78F	52.25	61.1	67.1	15.3	10.80	2.41

Материал
Корпус: сталь, покрытая цинком или оловом
Вариант: золото поверх никеля
Контакты: фосф.бронза, золото поверх никеля
Изолятор: полистирол, усиленный стекловолокном UL-94V-O

Электрические характеристики
Предельный ток: 1A (на контакт)
Предельное напряжение: 500 В АС в течение 1 мин.
Сопротивление изолятора: не менее 500 МОм
Сопротивление контакта: не более 0.03 Ом

Эксплуатационные характеристики
Допустимые температуры: от — 40 до + 70°C

Внешний вид и комплектация товара DHS-44F может отличаться от представленного на этой странице. Уточняйте параметры у консультантов

Источник

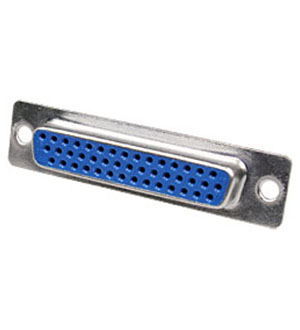

DHS-44F, гнездо D-SUB 44 pin пайка на кабель высокой плотности

Информация для заказа
Номенклатурный номер 23019
Заводская упаковка: — по 50 шт.

Производитель	NXU
Серия	DHS
Функциональное назначение	розетка
Форма контактов	прямые
Способ монтажа	пайка на кабель
Количество контактов	44
Количество рядов	3(высокой плотности)
Материал корпуса	сталь.покрытая цинком или оловом
Материал изолятора	полистирол усиленный стекловолокном
Сопротивление изолятора не менее,МОм	1000
Материал контактов	фосфористая бронза
Покрытие контактов	олово
Сопртивление контактов не более,Ом	0.1
Предельный ток,А	5
Предельное напряжение не менее,В	1000 В перем.тока в течение 1 мин.
Рабочая температура,оС	-55.00. 105.00

Показать весь текст

8 шт.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
DHS-44F, гнездо D-SUB 44 pin пайка на кабель высокой плотности NXU 23019	от 250 — 45.08 от 175 — 46.45 от 100 — 47.83 от 25 — 49.20 от 1 — 64.00	со склада

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

200 шт.

300 шт.

42 шт.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
DHS-44F 2010648484	от 2000 — 33.31 от 1400 — 34.51 от 800 — 35.70 от 200 — 36.90 от 1 — 39.00 Потребуется 100% предоплата	1-2 недели
DHS-44F 2015106250	от 500 — 33.31 от 350 — 34.51 от 200 — 35.70 от 50 — 36.90 от 1 — 39.00 Потребуется 100% предоплата	1-2 недели
DHS-44F, Розетка D-Sub высокой плотности, угловая на кабель, 44 контактов KLS 2014660544	от 30 — 45.95 от 21 — 46.20 от 12 — 46.45 от 3 — 46.70 от 1 — 48.00 Потребуется 100% предоплата	2-4 недели

Цены указаны с НДС, наличие указано на 18.02.2022 09:11

Документация на DHS-44F (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Разъемы DHS-44F высокой плотности состоят из контактной колодки с гнездовыми контактами в три ряда, причем количество контактов в первом, во втором рядах на один больше, чем в третьем.
Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъемы имеют 44 контактов повышенной плотности. Разъемы монтируются на кабель при помощи пайки.

Возможно понадобится

25.00 руб./шт.
66 шт

30.00 руб./шт.
44 шт

43.00 руб./шт.
3 шт

39.00 руб./шт.
Нет в наличии

60.00 руб./шт.
Нет в наличии

Источник

DS1035-xxX (5508-xxX, DHS-xxX) серия: вилки и розетки D-SUB
«высокой плотности» для пайки на кабель

Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40. +85°C

Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом

Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) используются в промышленной и гражданской электронной аппаратуре. Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) могут быть установлены на блок (лицевую панель) или использоваться в составе кабеля и иметь дополнительные кожухи: пластмассовые или металлические. Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) поставляются как с установленными шестигранными стойками, так и без них. Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS). Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) поставляются со склада в Москве и под заказ.

Вилки D-SUB «высокой плотности» для пайки на кабель	Розетки D-SUB «высокой плотности» для пайки на кабель

DS1035	—	15	M	U	N	SI	S	S
1	2	3	4	5	6	7	8

1) серия:
DS1035: вилки и розетки D-SUB «высокой плотности» для пайки на кабель
2) количество контактов:
15: 15
26: 26
44: 44
62: 62
78: 78
3) вид контактов
M: вилка
F: розетка
4) цвет изолятора
U: синий
B: черный
W: белый
5) покрытие кожухов
N: передний никелированный, задний луженый
T: передний и задний луженые
6) покрытие контактов:
SI: частичное золочение
8: полное золочение
7) крепеж — шестигранные стойки:
S: стандарт без стоек
1: СС стойки впереди
2: CS стойки сзади
8) длина гайки, мм
S: стандарт без стоек
1: 3,00 мм
2: 4,00 мм
3: 4,50 мм
4: 5,00 мм
5: 5,50 мм
6: 5,80 мм

Источник

Разъемы D-SUB и корпуса для них более 1000

Разъёмы D-SUB – электрические изделия, которые обычно используются в компьютерной технике. Название D-SUB они получили благодаря своей уникальной форме в виде буквы «D», которая обеспечивает более правильное положение разъёмов при подключении и более эффективную передачу данных.

D-SUB коннекторы являются наиболее громоздкими компьютерными сигнальными разъёмами.

Такие конструкции могут изготавливаться в четырёх исполнениях:

• с 9 контактами;
• с 15 контактами;
• с 19 контактами;
• с 25 контактами.

В компьютерной промышленности довольно часто используют 37-контактные (в два ряда 18 и 19 контактов) и 50-контактные изделия (3 ряда – 17, 17 и 16 контактов).

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Разъемы D-SUB и корпуса для них» вы можете купить оптом и в розницу.

Источник

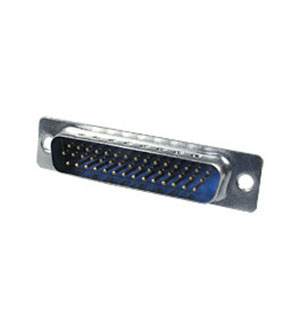

DHS-44M, вилка D-SUB 44 pin пайка на кабель высокой плотности

Информация для заказа
Номенклатурный номер 49173
Заводская упаковка: — по 50 шт.

Производитель	NXU
Серия	DHS
Функциональное назначение	вилка
Форма контактов	прямые
Способ монтажа	пайка на кабель
Количество контактов	44
Количество рядов	3(высокой плотности)
Материал корпуса	сталь.покрытая цинком или оловом
Материал изолятора	полистирол усиленный стекловолокном
Сопротивление изолятора не менее,МОм	1000
Материал контактов	фосфористая бронза
Покрытие контактов	олово
Сопртивление контактов не более,Ом	0.1
Предельный ток,А	5
Предельное напряжение не менее,В	1000 В перем.тока в течение 1 мин.
Рабочая температура,оС	-55.00. 105.00

Показать весь текст

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
DHS-44M, вилка D-SUB 44 pin пайка на кабель высокой плотности NXU 49173	от 250 — 42.47 от 175 — 43.78 от 100 — 45.09 от 25 — 46.40 от 1 — 60.00	под заказ цена ориентировочная	нет

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

700 шт.

208 шт.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
DHS-44M 2010648482	от 200 — 34.09 от 140 — 35.29 от 80 — 36.50 от 20 — 37.70 от 1 — 39.00 Потребуется 100% предоплата	1-2 недели
DHS-44M, Разъёмы с выводами на плату или провод BM 2014960253	от 2 — 164.18 от 2 — 164.79 от 1 — 165.39 от 1 — 166.00 от 1 — 170.00 Потребуется 100% предоплата	5 дней

Цены указаны с учетом НДС со склада в Москве

Документация на DHS-44M (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Разъемы DHS-44M высокой плотности состоят из контактной колодки со штыревыми контактами в три ряда причем количество контактов в первом, во втором рядах на один больше, чем в третьем.
Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъемы имеют 44 контактов повышенной плотности. Разъемы монтируются на кабель при помощи пайки.
