Розетка блочная g12k0c p08ljg0 0000 ф odu

Содержание

Каталоги разъёмов ODU
Разъёмы ODU MINI SNAP
Особенности:
Серия L
Серия K
Серия B
Серия F
Серия S
Соединители ODU
Каталоги разъёмов ODU
Контакты
G31K0C-P08LFG0-0000, Цилиндрические защелкивающиеся разъемы
Описание G31K0C-P08LFG0-0000
Каталоги разъёмов ODU
Коаксиальные разъемы
В наличии на складе в Санкт-Петербурге
Разъемы для приборов JAVAD

Каталоги разъёмов ODU

Разъёмы ODU MINI SNAP

Особенности:

5 серий: L, K, B, S, F
8 типоразмеров
Внешний диаметр от 6,5 мм до 42 мм
Количество контактов от 1 до 40
Контакты покрыты золотом (0,75 мкм)
Ток контакта от 7 до 22 А
Коаксиальные, триаксиальные, оптоволоконные, гидраврические и комбинированные вставки
Совместимость с соединителями фирм LEMO® (серии L, K, B, S) W.W. Fischer™ (серия F)
Соответствие стандартам безопасности IP50 и IP68
Рабочий температурный диапазон От -40°С до +120°С (для обработки в автоклаве до +134°С)
3 типа внешних контактов:
- «под пайку» (входной канал выполнен под углом, для упрощения процедуры пайки)
- «под обжим»
- на печатную плату
более 10000 циклов соединений
8 вариантов кода ключа
Соответствие стандартам: UL (Underwriter Laboratories, запись E11058600 RT03566), MIL (MIL-STD1344 и MIL-STD810) и VDE
Возможность модификации
Инструкции по сборке
Описание продукции
Техническая информация

Серия L

8 типоразмеров (внешний диаметр соединителя от 6,5 мм до 42 мм)
Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)
13 видов кодов ключа
от 2 до 40 контактов
возможно использование кабеля диаметром от 0,5 до 15 мм в зависимости от типоразмера

Серия K

5 типоразмеров (внешний диаметр соединителя от 11 мм до 25 мм)
Степень защиты IP68 (водозащищенные)
8 видов кодов ключа
от 2 до 40 контактов
возможно использование кабеля диаметром от 1,5 до 14 мм в зависимости от типоразмера

Серия B

4 типоразмера (внешний диаметр соединителя от 9,4 мм до 18 мм)
Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)
15 видов кодов ключа
от 2 до 30 контактов
возможно использование кабеля диаметром от 1,0 до 11,5 мм в зависимости от типоразмера

Серия F

5 типоразмеров (внешний диаметр соединителя от 9,4 мм до 18 мм)
Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)
3 кода вида ключа
от 2х до 30 контактов
возможно использование кабеля диаметром от 1,0 до 11,5 мм в зависимости от типоразмера

Серия S

3 типоразмера (внешний диаметр соединителя от 9,4 мм до 15 мм)
Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)
код ключа только один
от 2х до 27 контактов
возможно использование кабеля диаметром от 2,0 до 11,5 мм в зависимости от типоразмера

Источник

Соединители ODU

Производители: ODU. Метки: компания ODU, модульный соединиетль, продукция ODU, разъём, цилиндрический разъем.

Kомпания ODU Steckverbindungssysteme GmbH & Co. KG , основанная в 1942 году, имеет полный цикл для производства высококачественных соединителей и разъемов, что позволяет ей в кратчайшие сроки выпускать не только стандартную продукцию, но и разрабатывать и запускать в производство новые соединители и разъемы по требованиям заказчиков. Производственные мощности ODU расположены в г. Мюльдорф (Германия). Качество продукции ODU обеспечивается производственным процессом, сертифицированным по ISO 9001:2008, ISO 13485:2003, ISO/TS 16949.Компания предлагает также готовые решения – кабельные сборки ODU по спецификации заказчика.

Соединители ODU сертифицированя для работы по протоколам высокоскоростной передачи данных (USB 3.0, USB 2.0, FireWire, Gbit Ethernet, RS232, RS485 и прочие).

Модульная конструкция позволяет комбинировать разные типы передаваемых сигналов в одном разъёме:

волоконно-оптические
сигнальные
высоковольтные
на большие токи
жидкостные
пневматические
до 100 000 циклов соединения
доступно в корпусе и без

Подробнее

Высокий уровень надёжности, отличное качество и большое количество циклов соединений

ODU Springtac, ODU Lamtac, ODU Springtac®Flatsocket, ODU Turntac

ODU Single power connectors (SPC)
Одиноконтактные разъемы для подключения мощной нагрузки

Подробнее

Модульные разъемы ODU-MAC

Одиночные контакты и одноконтактные разъемы

Промышленные разъемы ODU HEAVY DUTY

Разъёмы предназначены для жёстких условий эксплуатации. Прочные корпуса соединителей позволяют выдерживать перепады температур

Высокая вибрационная стойкость
Длительный срок службы
До 1500 А
Высокая плотность контактов — до 90 контактов в одном разъёме
Свыше 100 конфигураций контактных блоков

Подробнее

Цилиндрические разъемы с защёлкой push-pull

Push-Pull защёлка обеспечивает надёжное соединение с защитой от нежелательного размыкания. Соединение можно разомкнуть, если потянуть за внешнюю часть корпуса, но не за кабель

Защёлка push-pull
Уровень защиты IP50 и IP68
Свыше 5 000 циклов соединений
Многообразие контактных вставок

Источник

Каталоги разъёмов ODU

MEDI SNAP Разъем пластиковый

розетка приборная, контактов 2

розетка приборная, контактов 4

розетка приборная, контактов 2

розетка приборная, контактов 6

розетка приборная, контактов 7

розетка приборная, контактов 8

розетка приборная, контактов 9

розетка приборная, контактов 12

розетка кабельная, контактов 2

вилка кабельная, контактов 2

вилка кабельная, контактов 5

вилка кабельная, контактов 6

вилка кабельная, контактов 7

вилка кабельная, контактов 8

вилка кабельная, контактов 9

вилка кабельная, контактов 12

вилка кабельная, контактов 14

вилка кабельная, контактов 4

вилка кабельная, контактов 14

вилка кабельная, контактов 7

MINI SNAP Разъем металлический

розетка приборная, контактов 6

розетка приборная, контактов 7

розетка приборная, контактов 1

розетка приборная, контактов 6

розетка приборная, контактов 8

розетка приборная, контактов 14

розетка приборная, контактов 7

вилка кабельная, контактов 2

вилка кабельная, контактов 3

вилка кабельная, контактов 4

вилка кабельная, контактов 7

вилка кабельная, контактов 4

вилка кабельная, контактов 7

вилка кабельная, контактов 2

вилка кабельная, контактов 4

вилка кабельная, контактов 3

вилка кабельная, контактов 7

вилка кабельная, контактов 8

вилка кабельная, контактов 14

вилка кабельная, контактов 4

вилка кабельная, контактов

вилка кабельная, контактов 1

вилка кабельная, контактов 2

вилка кабельная, контактов 10

розетка приборная, контактов 4

вилка кабельная, контактов

розетка приборная, контактов 2

розетка приборная, контактов 3

вилка кабельная, контактов 4

розетка приборная, контактов 4

розетка приборная, контактов 5

розетка приборная, контактов 6

вилка кабельная, контактов 7

розетка приборная, контактов 10

вилка кабельная, контактов 10

розетка приборная, контактов 7

розетка приборная, контактов 14

вилка кабельная, контактов 1

вилка кабельная, контактов 4

розетка приборная, контактов 8

розетка приборная, контактов 6

розетка приборная, контактов 16

вилка кабельная, контактов 16

розетка приборная, контактов 1

вилка кабельная, контактов 1

розетка приборная, контактов 1

розетка приборная, контактов 14

вилка кабельная, контактов 4

вилка кабельная, контактов 5

розетка приборная, контактов 5

розетка приборная, контактов 7

вилка кабельная, контактов 7

вилка кабельная, контактов 16

розетка приборная, контактов 10

розетка кабельная, контактов 8

розетка приборная, контактов 16

лепесток для пайки

Контакты

Сергей Юрьевич Крылов

Тел./факс:
+7 (812) 235-34-16;
230-64-56; 235-83-29

197110 г. Санкт-Петербург, ул. Большая Зеленина, 26 Д

Источник

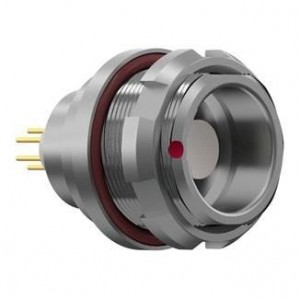

G31K0C-P08LFG0-0000, Цилиндрические защелкивающиеся разъемы

*Изображения служат только для ознакомления. См. DataSheet продукта

Описание G31K0C-P08LFG0-0000

Цилиндрические защелкивающиеся разъемы

Продукт	Connectors
Вид монтажа	Panel
Тип выводов	Solder Cup
Серия	K Series
Тип разъёма	Fixed Socket (Receptacle)
Материал корпуса	Brass
ECCN	EAR99
Коммерческое обозначение	ODU MINI-SNAP
Вес изделия	18.520 g
Покрытие контакта	Gold
Тип контакта	Socket (Female)
Номинальный ток	7 A
Упаковка	Bulk
Параметры IP	IP68
Размер оболочки	1
Количество контактов	8 Contact
Сортамент провода	22 AWG
Покрытие оболочки	Nickel

Данный товар имеет ограничение по заказу в связи с наличием классификационного номера экспортного контроля (ECCN) у выбранного склада.

Для оформления закза таких товаров с данного склада требуется один раз заполнить анкету (Civilian)

Данный товар имеет ограничения по продаже в связи с Control Classification Number (ECCN). Оформления заказа таких товаров c данного склада для физических лиц недоступно.

Источник

Каталоги разъёмов ODU

Коаксиальные разъемы

В наличии на складе в Санкт-Петербурге

50 Ом коаксиальные разъемы размера 00

Кабельная вилка без хвостовика S1CS0N-FK1MFH0-3000
Материал корпуса – латунь, покрытие — никель
Диаметр кабеля – от 2,5 до 3,0 мм

Кабельная вилка с хвостовиком S2CS0N-FK1MFH0-3000
Материал корпуса – латунь, покрытие — никель
Диаметр кабеля – от 2,5 до 3,0 мм
Хвостовик красного цвета 713.023.202.965.025
Хвостовик зеленого цвета 713.023.205.965.025

Приборная розетка G1CS0N-FK1LFH0-0000
Материал корпуса — латунь, покрытие — никель

Разъемы для приборов JAVAD

5 контактные разъемы

Кабельная вилка без хвостовика S10F1C-P05MFD0-5000

Кабельная вилка с хвостовиком S20F1C-P05MFD0-50xS(хвостовик любого цвета на выбор)

Кабельная вилка без хвостовика S10F2C-P05MFD0-5000

Кабельная вилка с хвостовиком S20F2C-P05MFD0-50xS (хвостовик любого цвета на выбор)

Приборная розетка G80F1C-P05LFD0-0000

Приборная розетка G80F2C-P05LFD0-0000

7 контактные разъемы

Кабельная вилка без хвостовика S10F1C-P07MCC0-5000

Кабельная вилка с хвостовиком S20F1C-P07MCC0-50xS (хвостовик любого цвета на выбор)

Кабельная вилка без хвостовика S10F2C-P07MСС0-5000

Кабельная вилка с хвостовиком S20F2C-P07MСС0-50xS (хвостовик любого цвета на выбор)

Приборная розетка G80F2C-P07LСС0-0000

4 контактные разъемы

Кабельная вилка без хвостовика S10F1C-P04MFG0-5000

Кабельная вилка с хвостовиком S20F1C-P04MFG0-50xS (хвостовик любого цвета на выбор)

Кабельная вилка без хвостовика S10F2C-P04MFG0-5000

Кабельная вилка с хвостовиком S20F2C-P04MFG0-50xS (хвостовик любого цвета на выбор)
