Резистивные греющие кабели Thermon TESH

Нагревательные одножильные кабели TESH применяются для постоянного поддержания оптимальных для работы оборудования температурных показателей, а также защиты используемого продукта в трубопроводах от замерзания в холодное время года.

Особенность кабелей серии TESH заключается в возможности обеспечения гарантированно постоянных показателей выходной удельной модности на протяжении всей длины кабеля. Чаще всего использование резистивных кабелей постоянной мощности серии TESH оправдано в том случае, если длина цепи выходит за стандартные ограничения. В этом случае в средах с повышенными температурами воздействия, что обусловлено необходимостью пропарки, использование кабелей TESH особенно целесообразно.

Непосредственно нагревательный кабель защищает оболочка из фторполимера, сохраняющая максимальную гибкость конструкции и обеспечивающая стойкость к химическому воздействию, а стеклокерамическая лента служит дополнительной защитой от повреждений. Конструкция TESH соответствует требованиям стандарта EN50019.

Кабели TESH предназначены для использования в обычных (неклассифицированных) областях и сертифицированы согласно стандарту АТЕХ для использования во взрывоопасных областях Категории 2 и 3 (зона 1 и 2).

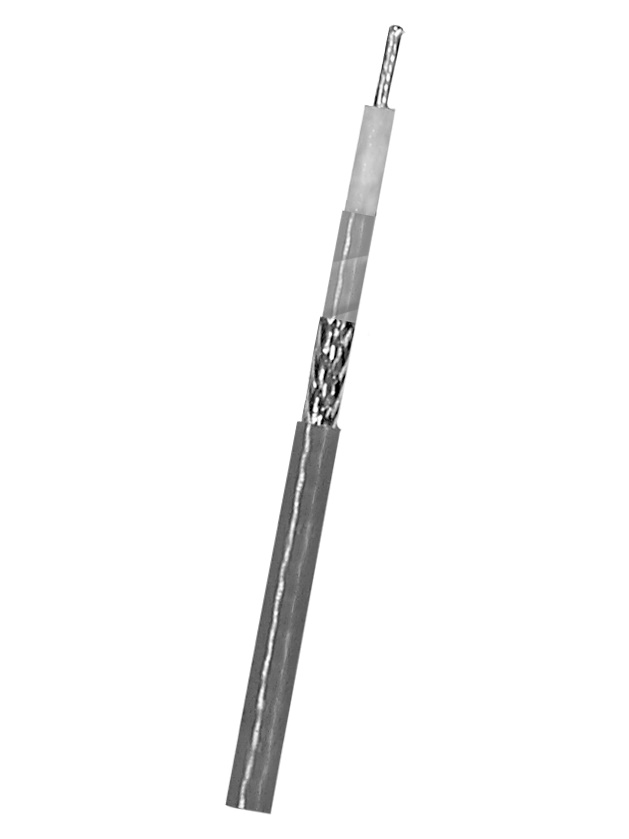

Конструкция нагревательного кабеля TESH

1 — Нагреваемый проводник

2 — Диэлектрическая изоляция из фторопласта

3 — Стеклокерамическая лента

4 — Никелированная медная оплетка (BN)

5 — Фторополимерная оболочка

Особенности кабеля TESH

• Устойчивость к продолжительному горению в соответствии с IEC 60332-1: 1993
• Возможность монтажа кабеля при температуре -60°С

Характеристики нагревательного кабеля TESH

MAX удельная мощность	25 Вт/м
MAX напряжение питания	750 В(

) MAX температура непрерывного воздействия в выключенном состоянии 260°C MIN температура монтажа -60°C MIN радиус изгиба 5 x внешних диаметров кабеля Температурный класс Т-2, Т-6

Стабилизированный дизайн

Кабели типа TESH принято разделять по температурным классам, ориентируясь на стабилизированный дизайн, благодаря чему удается расширять применение нагревательных кабелей постоянной мощности в различных промышленных областях, в том числе и обоснованно опасных, не прибегая к использованию ограничивающих термостатов. В целом, ограничение удельной мощности напрямую зависит от предполагаемой рабочей температуры. В зависимости от таких показателей, как напряжение питания, температура рабочих условий, сопротивление, кабель относят к определенному температурному классу.

Основные принадлежности

Правила подсоединения питания: приступая к подключению кабелей типа TESH непосредственно к источнику питания, следует произвести конечную заделку цепей, не прибегая к термической обработке.

Варианты кабеля TESH

Тип изделия	Сопротивление (Ом/м при 20 0 C)	Сечение проводника (мм 2 )	Макс. длина кабеля (м) (при утечке на землю 30мА)	Диаметр кабеля (мм)
TESH 2.9	0.0029	6.00	1435	7.60
TESH 4.4	0.0044	4.00	1525	6.60
TESH 7	0.007	2.50	1855	5.90
TESH 10	0.010	1.79	1775	4.90
TESH 11.7	0.0117	1.50	1880	4.60
TESH 15	0.015	1.20	2090	4.54
TESH 17.8	0.0178	1.00	2275	4.35
TESH 25	0.025	1.11	2525	4.20
TESH 31.5	0.0315	1.60	2400	4.80
TESH 50	0.050	1.02	2335	4.33
TESH 65	0.065	0.75	1890	4.15
TESH 80	0.080	1.21	2190	4.45
TESH 100	0.100	1.50	2025	4.60
TESH 150	0.150	1.02	2339	4.33
TESH 200	0.200	0.75	2605	4.15
TESH 320	0.320	0.92	2420	4.27
TESH 380	0.380	0.79	2555	4.18
TESH 480	0.480	0.64	2765	4.06
TESH 600	0.600	0.49	3010	3.94
TESH 700	0.700	0.43	3155	3.88
TESH 810	0.810	0.62	2780	4.05
TESH 1000	1.000	0.49	3010	3.94
TESH 1440	1.440	0.34	3395	3.79
TESH 1750	1.750	0.29	3615	3.72
TESH 2000	2.000	0.55	2900	4.39
TESH 3000	3.000	0.34	3395	4.19
TESH 8000	8.000	0.14	4455	3.92

Характеристика аппарата защиты кабеля TESH

Согласно правилами длина цепи, установка аппарата защиты, а также предупреждение утечек тока на землю должны быть ориентированы на местные нормы и законодательные акты. В целом, максимальная длина цепи связана с сопротивлением кабеля, а также рабочим напряжением. На каждой цепи электрообогрева следует осуществлять защиту оборудования, дабы предотвратить утечку тока на землю.

Источник

Резистивные греющие кабели Thermon

Резистивный греющий кабель Thermon ТЕК (НТЕК)

Резистивный греющий кабель типа ТЕК (НТЕК) — это современное высокоэффективное электротехническое изделие, которое находит широкое применение в промышленности. Основная их функция — это поддержание температурной стабильности, либо защита от низкой температуры окружающей среды протяженных технологических и транспортных трубопроводов.

Резистивные кабели этого типа реализуют возможности последовательного сопротивления. Имеют двухжильное и 3-х жильное исполнение. Они незаменимы в нагревательных цепях большой протяженности, превышающей предельную длину цепи резистивного кабеля параллельного сопротивления.

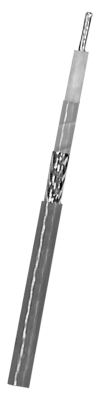

Резистивный греющий кабель Thermon TESH

Резистивный одножильный нагревательный кабель типа TESH применяются для постоянного поддержания оптимальных для работы оборудования температурных показателей, а также защиты используемого продукта в трубах от замерзания в холодное время года.

Особенность резистивных кабелей этой серии заключается в возможности обеспечения гарантированно постоянных показателей выходной удельной мощности на протяжении всей длины.

Чаще всего их использование оправдано в том случае, если длина цепи выходит за стандартные ограничения.

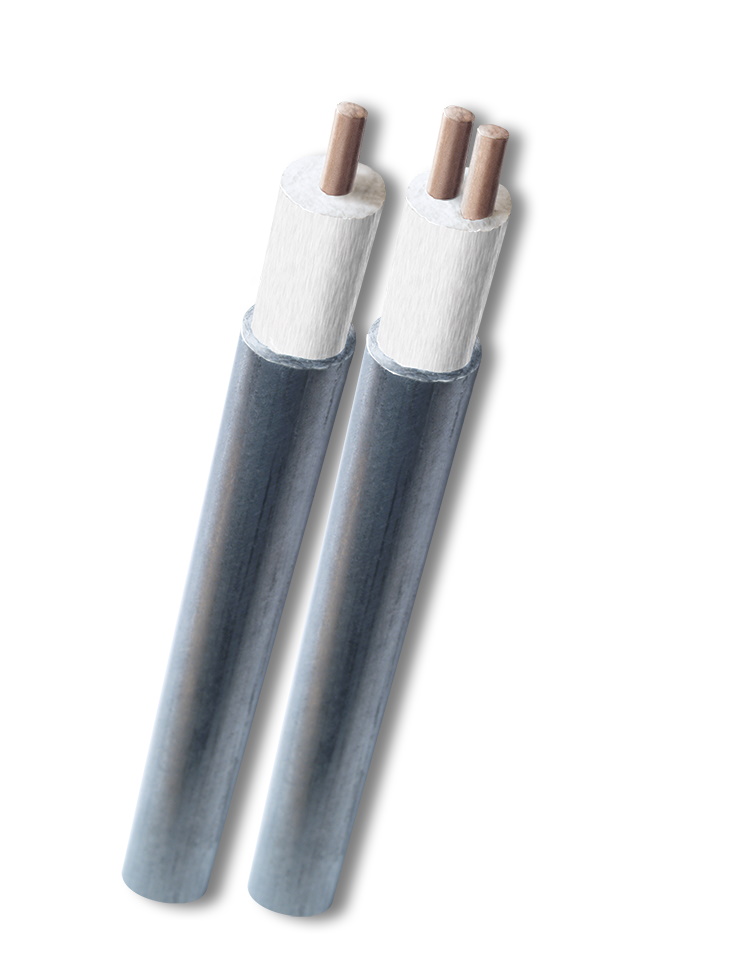

Резистивный греющий кабель Thermon MIQ

Основное предназначение резистивного грязнеющего кабеля типа MIQ заключается в поддержании постоянных температур текущего процесса, а также в предупреждении замерзания.

Производятся кабель из хромоникелевого сплава, пригодного для долговременной эксплуатации в строгом температурном режиме. Имеют одножильное и двухжильное исполнение.

Благодаря минеральной изоляции эти резистивные кабели обладают особенными характеристиками, что позволяет применять их для обеспечения высоких температур в разнообразных заводских установках, когда удельная мощность тепловыделения в разы превосходит MAX возможности обычных кабелей.

Применение резистивных кабелей TESH, TEK, HTEK

При использовании резистивного нагревательного кабеля TESH, TEK, HTEK существует возможность трехфазного подключения, благодаря чему достигается обеспечение оптимальной равномерной нагрузки на все системы обогрева. Один из плюсов этих кабелей в том, что заметно увеличить длину обогреваемого участка можно выполнив подключение на повышенное напряжение.

Резистивные греющие кабели последовательного сопротивления целесообразно применять для поддержания стабильных показателей удельной мощности тепло выведения по всей протяженности без перепадов напряжения. Они применяются для организации обогрева магистральных трубопроводных систем большой протяженности и одинаковым диаметром по длине трассы, а также межплощадочных трубах с минимальным числом запорной арматуры. Отметим, что выделяемая мощность кабеля такого типа взаимосвязана с длиной нагревательного контура.

Используя на трубопроводных системах длинной протяженности саморегулирующиеся кабели, приходится внедрять большое число точек подключения, за счет чего система в целом становится неэффективной в эксплуатации и относительно дорогостоящей. Для трубопроводов в этом случае целесообразно использовать резистивные греющие кабели стабильной мощности и последовательного сопротивления. Отличие их в том, что их нагрев осуществляется при прохождении электрического тока непосредственно по жиле кабеля, которая как раз выступает в роли нагревательного элемента. При этом обогреваемые секции, длина которых не превышает трех километров, могут быть запитаны от одной точки, за счет чего удается уменьшить длину кабеля.

Применение резистивных кабелей MIQ

Резистивные кабели MIQ, оснащенные минеральной изоляцией, отличаются высокой производительностью. Их применяют для обеспечения стабильных сверхвысоких температур, а также тогда, когда воздействующие температуры зашкаливают, и использование других видов нагревательных кабелей не представляется возможным. Эти резистивные кабели с минеральной изоляцией нуждаются в особом подходе при выполнении сварочных работ, качество которых может гарантировать только производитель.

Поставки промышленных резистивных греющий кабелей

В нашей компании вы можете купить промышленный кабель уже в виде подготовленных нагревательных секций, имеющих заданную проектом длину, с приваренными на заводе холодными вводами, через которые осуществляется подсоединение кабеля непосредственно к соединительной коробке. Так удается свести к минимуму ошибки или брак, которые нередко допускаются при некачественно выполненном сварном соединении на строительном объекте.

Наша компания производит проектирование и расчёт систем промышленного обогрева. Подберем и рассчитаем все необходимое оборудование и материалы на объект согласно требованиям заказчика. Окончательная цена формируется после согласования всех деталей проекта.

Также мы осуществляем услуги по доставке, монтажу и пусконаладке. Проводим обучение персонала заказчика. Работаем по всей территории России.

Источник

Thermon TESH 15-FOJ кабель нагревательный

• TESH 2.9-FOJ
• TESH 4.4-FOJ
• TESH 7-FOJ
• TESH 10-FOJ
• TESH 11.7-FOJ
• TESH 15-FOJ
• TESH 17.8-FOJ
• TESH 25-FOJ
• TESH 31.5-FOJ
• TESH 50-FOJ
• TESH 65-FOJ
• TESH 80-FOJ
• TESH 100-FOJ
• TESH 150-FOJ
• TESH 200-FOJ
• TESH 320-FOJ
• TESH 380-FOJ
• TESH 480-FOJ
• TESH 600-FOJ
• TESH 700-FOJ
• TESH 810-FOJ
• TESH 1000-FOJ
• TESH 1440-FOJ
• TESH 1750-FOJ
• TESH 2000-FOJ
• TESH 3000-FOJ
• TESH 8000-FOJ
