Обзор на Сварочный аппарат Ресанта САИ 190K, инверторный

Когда-то я был уверен, что обладание сварочным аппаратом удел избранных. Большие размеры, высокая стоимость, и самое ужасное для обывателя — необходимость подключения к трехфазной сети 380 вольт, делали обладание столь необходимым в хозяйстве девайсом недостижимым. Но случилось чудо. В офисе, где я работаю, летом проводился капитальный ремонт системы отопления. Там я и увидел у сантехников сварочный аппарат «Ресанта САИ 190K».

Что поразило, так это его размеры и возможность подключения к обычной сети 220 вольт. Да, к той самой розетке, которая есть в каждой квартире. Воспользовавшись поиском, я выяснил, что цена не «Ресанту САИ 190K» не «кусается», и я могу себе позволить. К тому же недавно обзавелся гаражом, то есть появилось место где данным аппаратом можно пользоваться. Решено было брать. С бонусами окончательная цена аппарата вышла более чем выгодная. Здесь же решил купить электроды «Ресанта МР-3» диаметром 3 мм, чтоб сразу опробовать покупку.

Когда я взял в руки коробку с аппаратом, удивил ее маленький вес. У меня бесперебойник для компьютера весит больше. Да что там бесперебойник, пачка электродов 3 кг оказалась тяжелей. Аппарат упакован в красочную коробку, на которой разместились изображение аппарата и расписаны основные «фишки» функционала. Здесь же мы можем видеть, что на устройство предоставляется 2 года гарантии.

Внутренность коробки не изобилует противоударными прокладками. Устройство обернуто в один слой вспененного полиэтилена и пакет из «пупырки». Возможно, это связано с малым весом аппарата. Во всяком случае, с корпусом моего сварочника все было в порядке. Но если на коробке присутствуют следы падений, ударов, лучше внимательно осмотреть аппарат перед покупкой.

В комплект «Ресанты САИ 190K» входят:

паспорт;
наплечный ремень;
кабель с держателем электрода;
кабель с зажимом заземления.

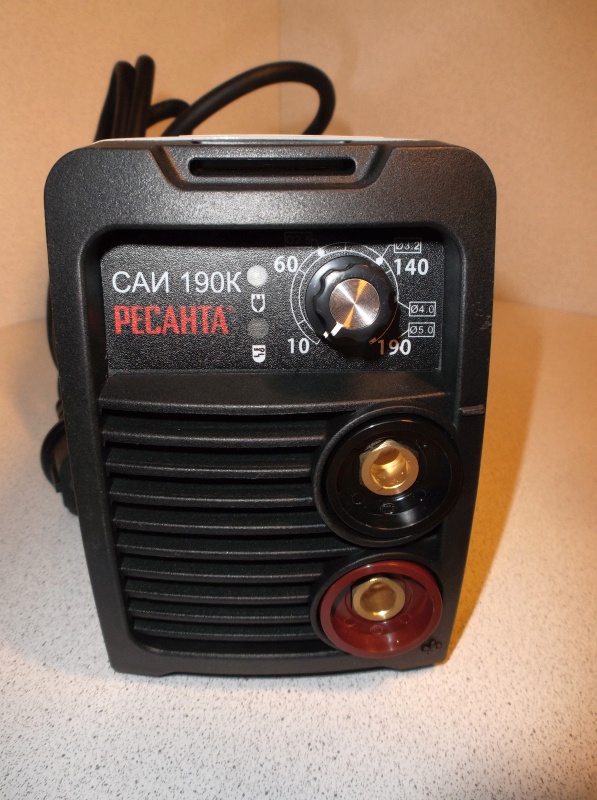

На передней стороне сварочного аппарата находятся основные органы управления и индикации. При помощи регулятора выставляется ток в зависимости от диаметра электрода. Индикатор «Сеть» оповещает о готовности аппарата к работе. Индикатор «Перегрев» предупреждает о необходимости остановить работу и дать аппарату остыть. Здесь же расположены силовые клеммы. В верхней части аппарата видны проушины для крепления наплечного ремня.

На левой стороне аппарата прорези вентиляции и характеристики прибора.

Практически всю тыльную сторону прибора занимает вентилятор охлаждения. Здесь же располагается ввод сетевого кабеля и выключатель питания.

Длины кабеля электродододержателя 170 см, кабеля заземления 100 см, сетевого кабеля 150 см. Это конечно же очень мало. Благо, наличие наплечного ремня и малый вес аппарата делают возможным держать его максимально близко к месту сварочных работ. К зажимам электродододержателя и заземления для максимально лучшего контакта привинчены медные пластины.

Для подготовки прибора к работе необходимо подключить кабели электродододержателя и заземления к силовым клеммам. Клемма «+» имеет красный цвет, клемма «-» — черный. Полярность подключения зависит от марки выбранных электродов. Как правило кабель электродододержателя подключается к плюсовой клемме, заземления — к минусовой. Фиксация кабеля производится поворотом по часовой стрелке. После нажатия выключателя «Ресанта САИ 190K» оповещает нас о готовности к работе зеленым светящимся индикатором «Сеть» и достаточно сильным шумом вентилятора.

Испытания «Ресанты САИ 190K» решил провести на хламе, оставшемся в гараже от прошлого хозяина. До этого момента не имел опыта работы со сваркой. Был, даже, легкий мандраж. Потом даже вошел во вкус.

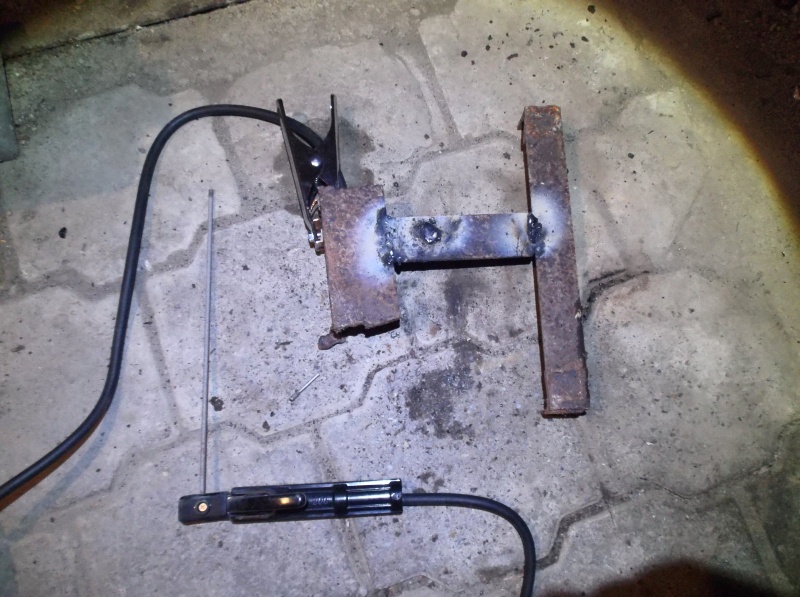

Вот так выглядит мой первый в жизни сварной шов. Я понимаю, что наплавил избыточно металла. Но держать ведь будет? То-то же! А аккуратность шва, она с опытом придет. С опытом придет и зажигание дуги без залипания электрода, и удержание правильной длины дуги.

Аппарат, естественно может и резать металл. Опробовал это на 4 мм уголке, выкрутив мощность на максимум. Электроды 3 мм, правда, улетают как в трубу. Лучше для этого брать электроды большего диаметра, или все же болгарку использовать. Но, тем не менее, такая возможность приятна.

Подводя итоги, можно отметить положительные стороны аппарата:

компактность и малый вес;
возможность питания от однофазной сети переменного тока с напряжением от 140 вольт;
много функций, облегчающих жизнь начинающему сварщику, и не только;
качественно изготовлен, приятный внешний вид;
низкая цена.

Недостатки:

короткие кабели;
не помешал бы кейс для хранения;
сильно пахнет резиной (придирка).

Все эти недостатки просто ничтожны на фоне преимуществ «Ресанты САИ 190K». Запах выветрится, а длина кабелей компенсируется наличием ремня, компактностью и малым весом. Нужно понимать, что аппарат бюджетный и не может быть идеальным. Возможно, аппараты профессионального уровня способны удовлетворить взыскательного потребителя, но в этой нише другой уровень цен. Резюмируя, можно уверенно сказать, «Ресанта САИ 190K» — прекрасный выбор для бытовых нужд, для обычных человеков.

Источник

Реальные характеристики сварочных инверторов Ресанта

Сварочные инверторы Ресанта пользуются сегодня большой популярностью у сварщиков и именно поэтому невозможно не уделить внимание этой торговой марке более подробно. Аппараты реализуются по достаточно лояльной и доступной цене, качество же остается приемлемым, если сложить в сумме все плюсы и минусы. Это не реклама Ресанты, тем более что у пользователей интернета, тем более у сварщиков, сформировался уже «негативный условный рефлекс» на навязчивые и необъективные материалы рекламного характера, ориентированные на продажи, а не на поиск истины. Чтобы к последней приблизиться, протестируем линейку аппаратов Ресанта серии К, отчет о проделанной работе предлагаем вашему вниманию. Выводы о соответствии реальных характеристик Ресант заявленным вы сможете сделать самостоятельно.

К серии относится 4 аппарата САИ 160К; САИ 190К; САИ 220К; САИ 250К. Буква «К» в данном случае означает «компактный». С актуальной стоимостью этих устройств вы всегда можете ознакомиться на официальном сайте, поэтому не будем приводить здесь какие-то цифры.

Начнем с исследования комплектации

Все аппараты поставляются в картонных коробках с одинаковой комплектацией: инструкция по эксплуатации, ремень для переноски, сварочные кабели. Длина кабелей держака у всех аппаратов 190 см; кабеля массы – 120 см. Пакеты кабелей не промаркированы, но заметно отличаются по сечению:

У инвертора 160К в комплекте очень тонкие кабели сечением 10-12 кв. мм;
Инвертор 190К и 220К укомплектован кабелем 14 кв. мм;
У 250К самое большое сечение – около 16 кв. мм.

Нужно отметить, что омедненные алюминиевые сварочные кабели имеют недостаточные сечения и во время работы будут греться. Стоит также отметить, что байонетные разъемы инверторов на 220 и 250А должны быть большего сечения, иначе не избежать выгорания контактов при серьезной эксплуатации. Что касается кабеля питания, то полутораметровый провод имеет недостаточное сечение 1,5 кв мм на моделях 160К и 190К. На аппарате 220К стоит странный кабель сечением 3х1,8 кв. мм. К питающему кабелю к аппарату на 250А вопросов нет, его сечение составляет 2,5 кв. мм.

Особенности устройства аппаратов

Среди плюсов линейки «К» следует отметить аккуратную машинную сборку, достаточный уровень ремонтопригодности, применение нового поколения IGBT-транзисторов GT50JR22 фирмы «Тошиба». Новые элементы отличаются повышенным быстродействием и невысоким напряжением насыщения по сравнению с традиционными FGH40N60.

Новые транзисторы позволяют повысить тактовую частоту инвертора и уменьшить габариты реактивных элементов: входных конденсаторов, импульсного трансформатора и т.д. Однако в погоне за малыми габаритами разработчики ухудшили условия охлаждения. Радиаторы стали меньше в сравнении с полноформатной версией аппаратов, а мощность вентилятора не изменилась. Для того, чтобы предотвратить вечный перегрев компактного источника инженерам пришлось снизить максимальные сварочные токи с помощью ШИМ-контроллера. То есть 160А; 190А; 220А; 250А инверторы смогут выдать всего 120А; 130А; 170А; 180А.

Чтобы выяснить, что представляют собой источники, подключим их к регистратору сварочных процессов AWR-224MD, нагрузим током с помощью балластных реостатов и снимем вольт-амперные характеристики.

Начнем с напряжения холостого хода

Ресанта Заявлено

Uхх, В Фактически

Uхх, В САИ 160К 85 82 САИ 190К 80 65 САИ 220К 80 82 САИ 250К 80 82

Можно сказать, что напряжение ХХ трех аппаратов соответствует заявленному производителем. Ресанта 190К выдает Uхх ниже заявленного значения, но все-же в допустимых пределах.

Сварочные токи и форма ВАХ

Рассмотрим вольт-амперные характеристики аппаратов и сделаем выводы о их рабочих свойствах.

Характеристики

САИ 160К

САИ 190К

САИ 220К

САИ 250К

Максимальный сварочный

ток, А

120

(заявл. 160)

138

(заявл. 190)

162

Ток короткого замыкания на макс. токе, А

160

164

235

233

Подводя итог можно сказать, что ни один из участников теста не выдержал проверки. Можете сами подсчитать, сколько ампер по номинальному току не добирает каждый из инверторов. То есть в цену сварочных источников питания заложен чистый китайский воздух, который составляет от 25 до 35% цены аппаратов. Что касается формы ВАХ, можно предположить, что процесс поджига и стабильность горения дуги должны быть на приемлемом уровне.

Проверка ПН

Поскольку токовые характеристики всех инверторов завышены, ПН, указанный на шильдах инверторов, также не соответствует действительности. Чтобы представить, какой продолжительностью нагрузки обладают источники, рассчитаем их приблизительный режим работы. Для этого все аппараты будут нагружены их реальным максимальным током и помещены в термокамеру (при температуре 40 градусов). Исходя из времени, которое каждый источник сможет продержаться в тепловом контуре не отключаясь, сделаем выводы о реальном ПН.

Приходя в магазин за новым сварочным инвертором, сварщик-профессионал обращает внимание на ток длительной нагрузки, который указан на шильде. Цифры, указанные там, обозначают пороговые значения тока, которые сварщик может выставить на источнике не опасаясь отключения аппарата по перегреву независимо от времени работы. Неверные данные, обозначенные в графе ПН100% могут ввести сварщика в заблуждение и привести к вынужденным простоям в работе.

Результаты испытаний, полученных в термокамере

Инвертор	Iмакс, А (максимальный ток инвертора в термокамере)	Время нахождения в камере до включения индикатора перегрева	Реальное значение ПН, % на макс. токе	Заявленное значение ПН, % на макс. токе	Реальный ПН 100% (ток длительной нагрузки), А	Заявленное ПН100%, (Ток длительной нагрузки), А
САИ160К	120	2 мин 36 сек	26	100
САИ 190К	140	2 мин 14 сек	22	70	65	120
САИ 220К	160	1 мин 56 сек	19	70	70	140
САИ 250К	183	3 мин 13 сек	32	70	101	160

Работа при низком напряжении в электросети

Все аппараты серии «К» выдерживают просадку до 160В, кроме модели САИ160К ( при сварке рутиловыми электродами ок46.00). Поджиг у САИ 160К становится неудовлетворительным, а сварочная дуга часто рвется.

Доп. Функционал

В инструкции сказано, что все СварАппы оснащены функциями «анти-стик, «хот-старт» и «форсаж дуги».

Модель	анти-залипание	Хот-старт	Форсаж-дуги	VRD
Инверторы серии «К»	Да	Нет	Нет	Нет

Практическая сварка

Все аппараты хорошо справляются со сваркой стальных пластин (встык) толщиной 4 мм электродами ОК46.00, УОНИИ 13/55 диаметром 2,5 мм. Поджиг уверенный, дуга стабильная и эластичная. Что касается электродов диаметром 4 мм, на моделях 160К и 190К ощутима нехватка тока, регуляторы приходится выставлять на максимальные значения, два других инвертора со сваркой четырехмиллиметровым электродом справляются нормально (процесс достаточно комфортен).

Заключение

Большинство характеристик аппаратов Ресанта серии «К» не соответствует заявленным. Расхождение обещанного и реального функционала касается как максимальных сварочных токов и ПН инвертора, так и отсутствия дополнительных функций форсажа дуги и горячего старта.
