Реле указательные РУ 21, БРУ 4 <постоянного тока>
Основные технические данные последовательных реле приведены в табл. 1, параллельных реле в табл. 2.
БРУ 4 — это блок, который состоит из четырех указательных реле типа РУ 21, действующих независимо. Основные технические данные указательных реле приведены в табл. 1 и 2.
Основные технические данные последовательных реле
марка и диаметр провода по меди, мм
Основные технические данные параллельных реле
марка и диаметр провода по меди, мм
Реле с последовательной обмоткой четко срабатывают при токе, равном (0,7-1) Iн с параллельной обмоткой при 0,6 Uн. Потребляемая мощность реле с последовательной обмоткой при Iн около 0,25 вт, реле с параллельной обмоткой при Uн около 1,75 вт.
Реле с последовательной обмоткой длительно выдерживает 3 Iн; реле с параллельной обмоткой 1,1 Uн.
При изменении температуры окружающего воздуха от —20 до +40° С напряжение четкого срабатывания отличается от такового при температуре 15—25° С не более чем на +15 и —20%.
Обмоточные данные реле см. табл. 157 и 158.
Контактная система реле состоит из 2з контактов, которые позволяют путем перестановки контактных мостиков получить 2р или 1з и 1р контакты.
Разрывная мощность контактов при напряжении 250 в и токе до 2 а: 50 вт в цепи постоянного тока с индуктивной нагрузкой и 200 ва (коэффициент мощности нагрузки но менее 0,5) в цепи переменного тока. Минимальное напряжение на контактах 24 в.
Возврат указателя реле в исходное положение производится вручную.
На конце обозначения типа реле, выпускаемых для утопленного монтажа, проставляется буква «у» (РУ 21у).
При выборе последовательных указательных реле в цепи обмотки напряжения промежуточных реле должны быть обеспечены следующие условия:
а) последовательно включенные указательные и промежуточные реле должны надежно действовать при снижении напряжения оперативного тока до 0,8 Uн;
б) коэффициент чувствительности указательных реле должен быть не меньше коэффициента чувствительности промежуточного реле, включенного последовательно с ним.
При номинальном напряжении оперативного тока коэффициент чувствительности указательного реле должен быть не меньше 1,4. Исходные данные для выбора указательного реле:
а) схема включения указательного реле;
б) сопротивление обмотки промежуточного реле, последователь но с которым включено указательное реле, и сопротивление соединительных приводов;
в) номинальное напряжение оперативного тока.
Указательные реле постоянного тока РУ 21 можно применять и в цепях переменного тока. Необходимо лишь учитывать, что сопротивление реле на переменном токе значительно больше, чем на постоянном токе.
Обычно углы сопротивлений указательного реле и включенного последовательно с ним промежуточного реле неодинаковы, и напряжения на них должны суммироваться геометрически. Для упрощения подсчетов эти напряжения можно складывать арифметически, что дает некоторый запас надежности.
Технические данные указательных реле РУ 21 постоянного тока при работе их на переменном токе приведены в табл. 3 и 4.
Технические данные указательных реле с последовательной обмоткой при работе их на переменном токе
Источник
Результаты поиска: реле Ру 21
Наличие в магазине:

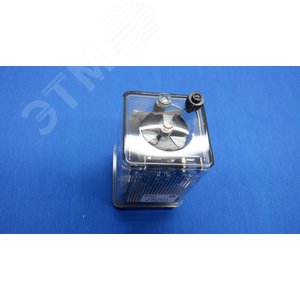

Реле РУ-21 УХЛ4 110В утопл. мон.+комплект для утопл.монт.
Сделано в России

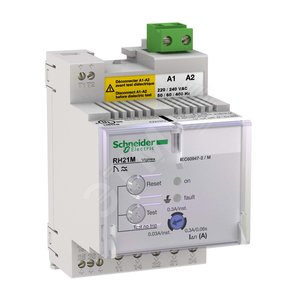

Реле RH21M 220/240В 50/60/400Гц 0.03А с ручным сбросом

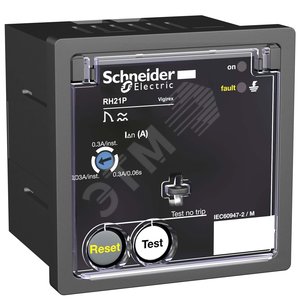

Реле RH21P 220/240В 50/60Гц
РУ-21 УХЛ4 Iн 2 А универс.п. РЕЛЕ указательное 280210117.01
Сделано в России
РУ-21-1 УХЛ4 Iн 0,1А ун.комплект Реле указательное
Сделано в России
РУ-21 УХЛ4 Iн 4А утоп.монтаж Реле указательное постоян.ток 280210124.01 (280210124)
Сделано в России
РУ-21 УХЛ4 Iн 0,025А 2з ут.м. Реле указательное 280210034.01 (280210034)
Сделано в России
РУ-21 УХЛ4 Iн 0,4 А 2 з . Универс.п. Реле указательное 280210277.01
Сделано в России
РУ-21-1 УХЛ4 0,025А 3з ут.м. Реле указательное
Сделано в России
РУ-21 УХЛ4 Iн 0,016А 2з з.п.утопл.м. Реле указательное РУ-21 УХЛ4 Iн 0,016А 2з з.п.утопл.м. Реле указательное 280210024.01 (280210024)
Сделано в России
РУ-21 УХЛ4 Iн 0,5А 2з, универс.п. РЕЛЕ указательное 280210097.01
Сделано в России
РУ-21 УХЛ4 Iн 0,01А 2з универс.п. Реле указательное 280210017.01
Сделано в России
РУ 21 УХЛ4 48В утоп. з.п. РЕЛЕ указательное 280210224.01 (280210224)
Сделано в России
РУ-21 УХЛ4 Iн 0,1А 2з з.п.утопл. Реле указательное 280210064.01 (280210064)
Сделано в России
РУ-21 УХЛ4 Iн 0,16А 2з универс.п. Реле указательное 280210077.01
Сделано в России
РУ-21 УХЛ4 Iн 0,25А 2з униврс.п. Реле указательное 280210087.01
Сделано в России
РУ-21-1 УХЛ4 Iн 0,016А 3з утопл.м. Реле указательное 281210024.01 (281210024)
Сделано в России
РУ-21 УХЛ4 Iн 0.025А, 2з, универс.п. Реле указательное 280210037.01
Сделано в России
РУ-21 УХЛ4 Iн 0.05А 2з универс.п. Реле указательное 280210047.01
Сделано в России
РУ-21 УХЛ4 Iн 0.016А 2з универс.п. Реле указательное 280210027.01
Сделано в России
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
РУ-21 | Реле указательные
РУ-21 | Реле указательные
Реле указательные предназначены для использования в качестве указателя действия схем защиты и автоматики:
- РУ-21 в цепях постоянного и переменного тока частотой 50 Гц;
Технические данные
Основные параметры реле приведены в таблицах 1, 2.
Таблица 1.
Постоянный ток
| Тип реле | Номинальный ток, А | Номинальное напряжение, В | Ток срабатывания, А | Напряжение срабатывания, В | Потребляемая мощность, не более | Длительный ток, А | Длительное напряжние, В | Номенкла-турный номер | ||||||
| РУ-21/0,006 | 0,016 | 0,048 | 28121002 | |||||||||||
| РУ-21-1/0,025 | ||||||||||||||
| РУ-21-1/220 | — | 220 | — | 160 | 2,75 Вт | — | 242 | — | 0,025 | — | 2 ВА | 0,0375 | — | 28221003 |
| РУ-21/0,05 * | 0,05 | 0,05 | 0,075 | 28221004 | ||||||||||
| РУ-21/0,08 * | 0,08 | 0,08 | 0,12 | 28221005 | ||||||||||
| РУ-21/0,1 * | 0,1 | 0,1 | 0,15 | 28221006 | ||||||||||
| РУ-21/0,16 * | 0,16 | 0,16 | 0,24 | 28221007 | ||||||||||
| РУ-21/0,25 * | 0,25 | 0,25 | 0,375 | 28221008 | ||||||||||
| РУ-21/0,4 * | 0,4 | 0,4 | 0,6 | 28221027 | ||||||||||
| РУ-21/0,5 * | 0,5 | 0,5 | 0,75 | 28221009 | ||||||||||
| РУ-21/1 * | 1 | 1 | 1,5 | 28221010 | ||||||||||
| РУ-21/2,5 * | 2,5 | 2,5 | 3,75 | 28221028 | ||||||||||
| РУ-21/220 ** | — | 220 | — | 176 | 5 ВА | — | 242 | 28221024 | ||||||
| 110 | 88 | 121 | 28221023 | |||||||||||
| РУ-21/220 *** | — | 220 | — | 176 | 5 ВА | — | 242 | 28221124 | ||||||
| 110 | 88 | 121 | 28221123 |
* — переменный 50, 60 Гц
** — переменный 50 Гц
*** — переменный 60 Гц
Реле РУ-21 выпускаются с двумя замыкающими контактами без самовозврата. Возврат контактов и указателя действия в исходное состояние производится вручную.
Реле РУ-21-1 выпускаются с двумя замыкающими контактами и дополнительным контактом с самовозвратом. Время срабатывания контакта с самовозвратом не более 15 мс.
Мощность коммутируемая контактом с самовозвратом, 6 Вт активной нагрузки (коммутируемый ток от 1х10-3 до 1х10-1А, коммутируемое напряжение от 0,1 до 60 В).
Перестановкой контактных мостиков возможно получение реле РУ21 и РУ21-1 с размыкающими контактами.
Габаритные размеры реле не более 66 х 66 х 115 мм.
Масса реле не более 0,55 кг.
Климатическое исполнение и категория размещения УХЛ или О, категория размещения «4» по ГОСТ15150-69.
Диапазон рабочих температур окружающего воздуха от -20 до +55 °С для исполнения УХЛ4 и от -10 до +55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
Степень защиты оболочки реле — IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номинальное напряжение или ток;
- частоту переменного тока (50Гц);
- род присоединения внешних проводников (переднее, заднее (винтом или шпилькой) или заднее утопленное);
- номер технических условий.
Типоисполнения реле приведены в таблицах 1, 2.
Вместо знака указать:
1 -для переднего присоединения,
2 -для заднего присоединения винтом,
3- для заднего присоединения шпилькой,
4 -для утопленного исполнения.
Габаритные размеры РУ-21, РУ-21-1
Схема присоединения РУ-21, РУ-21-1
