Rca кабель как припаять

Как припаять разъем rca

Вот и настал завершающий момент в прокладке проводки.
Последним моментом перед укладкой пола стала прокладка межблочников.

Предыстория.
Всего мне нужно было 3 пары (6 проводов) длиной примерно по 3 метра.
Так как не первый раз я уже занимаюсь этим делом, то знаю что:
— 3 метра одной готовой пары в магазине стоит примерно 700р. Качество не то что бы плохое, скажем оно просто гавенное.
— Можно заказать в студии где я заказывал межблочники на Тундру. Качество конечно хорошее, но цена. Итого получилось за 5 метров хорошего кабеля я отдал около 6000 тыс. В нашем же случае нам требовалось 9 метров. На провода для моей системы столько денег тратить не хотел. Да и музыка не главное направление в этом авто…

Короче решил заняться этим делом сам, а именно спайкой межблочников.
Первым делом нашел всю инфу. Вторым все материалы.
Кабель подходит отлично микрофонный. Нашел у нас в городе хороший Японский кабель CANARE L-4E6S.

Мало того что я не нашел в городе у нас такое, я не нашел в РФ в принципе что то подобное. Случайно наткнулся на один сайт. Там была не плохая, но купить ее не сложилось, у ребят не налажена схема работы интернет магазина. А ждать неделями у меня нет времени. Поэтому было решено собирать так.

Итак, что нам нужно:
Инструмент
— паяльник
— нож
— припой
— паяльная паста
— пассатижи
— кусачки
— иголка
В идеале еще держатель, который помогал бы все это дело держать, когда ты паяешь.

Материалы
— кабель Canare L-4E6S 18 метров
— разъем RCA Neutrik 12 штук.
— термоусадка зеленая и красная.

Все делается в принципе легко. Первым делом зачищаем кабель, распускаем экран.
Бумагу и нитки которые присутствуют в проводе — удаляем.
Кабель ложим надписью слева на право. И начинаем паять наконечники по ходу надписи.
Экран сплетаем в косичку и получаем:

Сразу определяемся. Белую пару паяем в центр, синюю на массу.
На одном конце провода ( тот конец где он будет подключен к ГУ) экран с синим проводом припаиваем к массе. На противоположном, что идет в усилитель экран просто обрезаем. Паять к массе с синим проводом его не нужно.
Первым делом я припаивал синий провод с экраном. Далее обрабатывал его лаком, дабы не допустить окисления.
Далее паял центр. И собирал наконечник.

Таким образом успел напаять вчера 8 из 12 наконечников. Пока готова только одна пара. Там где приходится паять экран, времени уходит больше. Самое долгое это его расплетать. На противоположной стороне все гораздо быстрее.
Так же надеваю термоусадку для обозначения проводов. На один зеленую, на второй красную.
Ну а далее по парно между собой скрепляю провода.
Сегодня доделаю остальные и пойду тестить. Надеюсь что у меня все получилось.

Теперь о стоимости.
Кабель — 80р метр. 80*20=1600р.
Наконечник 80р штука. ( если заказывать из Японии то он обойдется в 120-130р. поэтому нужно брать партией покрупнее. Так как сам наконечник том стоит 60р примерно) 80*960р.
Термоусадка рублей 100.
Итого бюджет 3-х пар хороших межблочников по 3 метра = 2660р. /3=886р.
И не дорого и очень качественно. Главное чтоб мои руки не дали сбой, и я все правильно спаял. Сегодня вечером об этом станет известно )

Вот и настал завершающий момент в прокладке проводки.
Последним моментом перед укладкой пола стала прокладка межблочников.

Предыстория.
Всего мне нужно было 3 пары (6 проводов) длиной примерно по 3 метра.
Так как не первый раз я уже занимаюсь этим делом, то знаю что:
— 3 метра одной готовой пары в магазине стоит примерно 700р. Качество не то что бы плохое, скажем оно просто гавенное.
— Можно заказать в студии где я заказывал межблочники на Тундру. Качество конечно хорошее, но цена. Итого получилось за 5 метров хорошего кабеля я отдал около 6000 тыс. В нашем же случае нам требовалось 9 метров. На провода для моей системы столько денег тратить не хотел. Да и музыка не главное направление в этом авто…

Короче решил заняться этим делом сам, а именно спайкой межблочников.
Первым делом нашел всю инфу. Вторым все материалы.
Кабель подходит отлично микрофонный. Нашел у нас в городе хороший Японский кабель CANARE L-4E6S.

Мало того что я не нашел в городе у нас такое, я не нашел в РФ в принципе что то подобное. Случайно наткнулся на один сайт. Там была не плохая, но купить ее не сложилось, у ребят не налажена схема работы интернет магазина. А ждать неделями у меня нет времени. Поэтому было решено собирать так.

Итак, что нам нужно:
Инструмент
— паяльник
— нож
— припой
— паяльная паста
— пассатижи
— кусачки
— иголка
В идеале еще держатель, который помогал бы все это дело держать, когда ты паяешь.

Материалы
— кабель Canare L-4E6S 18 метров
— разъем RCA Neutrik 12 штук.
— термоусадка зеленая и красная.

Все делается в принципе легко. Первым делом зачищаем кабель, распускаем экран.
Бумагу и нитки которые присутствуют в проводе — удаляем.
Кабель ложим надписью слева на право. И начинаем паять наконечники по ходу надписи.
Экран сплетаем в косичку и получаем:

Сразу определяемся. Белую пару паяем в центр, синюю на массу.
На одном конце провода ( тот конец где он будет подключен к ГУ) экран с синим проводом припаиваем к массе. На противоположном, что идет в усилитель экран просто обрезаем. Паять к массе с синим проводом его не нужно.
Первым делом я припаивал синий провод с экраном. Далее обрабатывал его лаком, дабы не допустить окисления.
Далее паял центр. И собирал наконечник.

Таким образом успел напаять вчера 8 из 12 наконечников. Пока готова только одна пара. Там где приходится паять экран, времени уходит больше. Самое долгое это его расплетать. На противоположной стороне все гораздо быстрее.
Так же надеваю термоусадку для обозначения проводов. На один зеленую, на второй красную.
Ну а далее по парно между собой скрепляю провода.
Сегодня доделаю остальные и пойду тестить. Надеюсь что у меня все получилось.

Теперь о стоимости.
Кабель — 80р метр. 80*20=1600р.
Наконечник 80р штука. ( если заказывать из Японии то он обойдется в 120-130р. поэтому нужно брать партией покрупнее. Так как сам наконечник том стоит 60р примерно) 80*960р.
Термоусадка рублей 100.
Итого бюджет 3-х пар хороших межблочников по 3 метра = 2660р. /3=886р.
И не дорого и очень качественно. Главное чтоб мои руки не дали сбой, и я все правильно спаял. Сегодня вечером об этом станет известно )

И снова привет! Не дам я ни кому скучать … хе хе) ✌

Вчера вечером закончилась моя эпопея с выпаиванием линейных выходов со штанного головного устройства. Руки дрожали, глаза боялись, но у меня получилось … теперь подумываю о срочной смене паяльника.

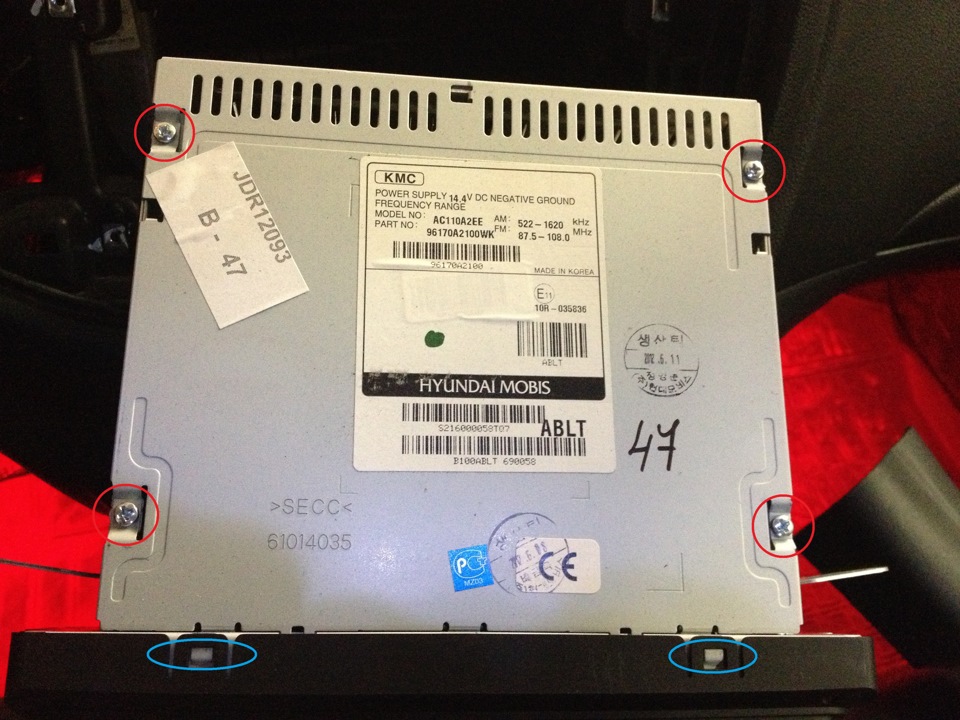

Снимаем магнитолу с машины и тащим ее домой. Начинаем аккуратно разбирать ее. Откручиваем сначала все винты на задней крышке (радиатор), а потом сверху. Снимаем стенки.

Следующим этапом, делаем выходы «мама» (RCA). Для этого были куплены межблочный кабель DAXX R60 и разъемы RCA «мама» DAXX T105 (2 белых и 2 красных).

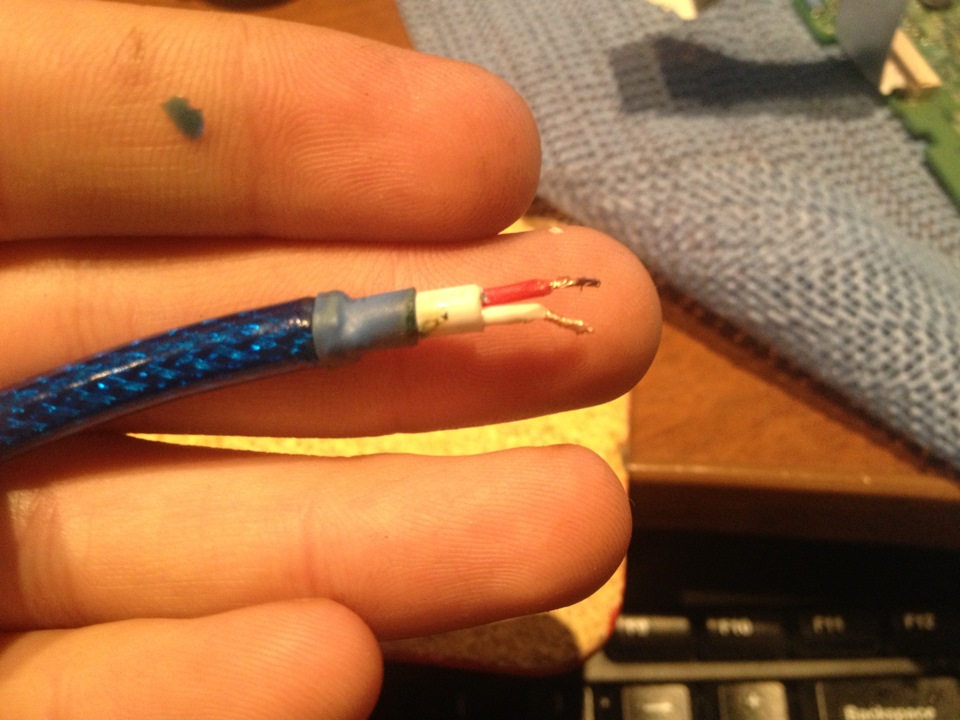

Готовим кабель, обрезав лишнее и изолировав экран.

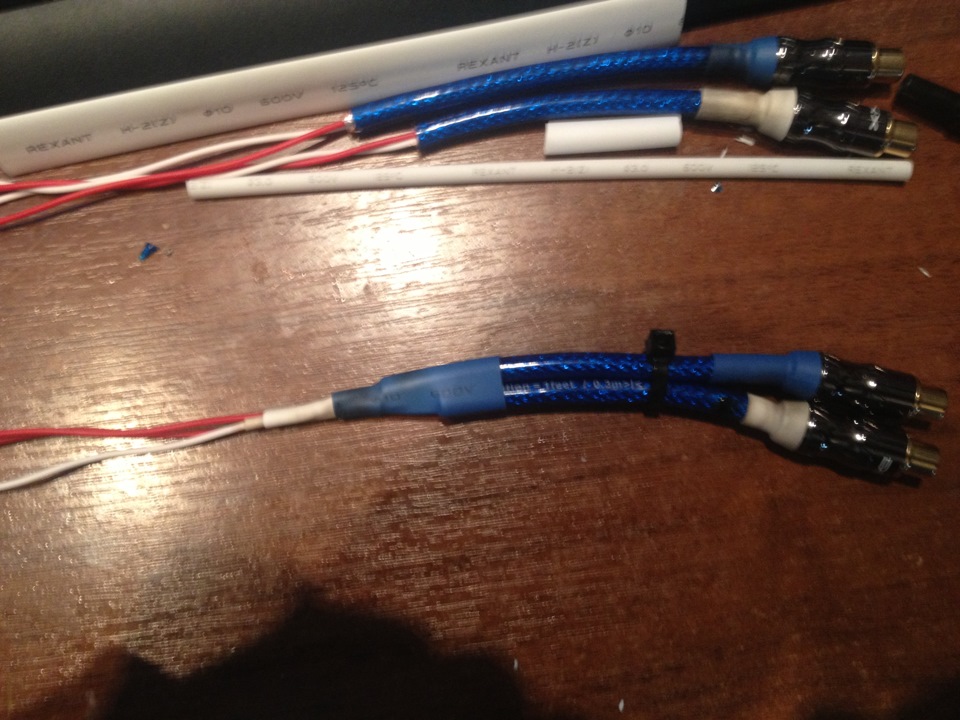

Припаиваем к разъему, обжимаем, изолируем все и собираем. Сверху я для надежности добавил термоусадки. RCA «мамы» готовы.

Теперь нужно обрезать лишний защитный слой. Разбить кабели по парам и в каждой сделать общий минус. Естественно не забываем все заизолировать.

Дальше самое тяжелое. Припаиваем, то, что у нас получилось к плате. Эээээх, на это у меня ушло минут 15 из-за плохого паяльника и отсуствия опыта. Вместо белого провода на фото, который держит связку линейников, я потом использовал хомут.

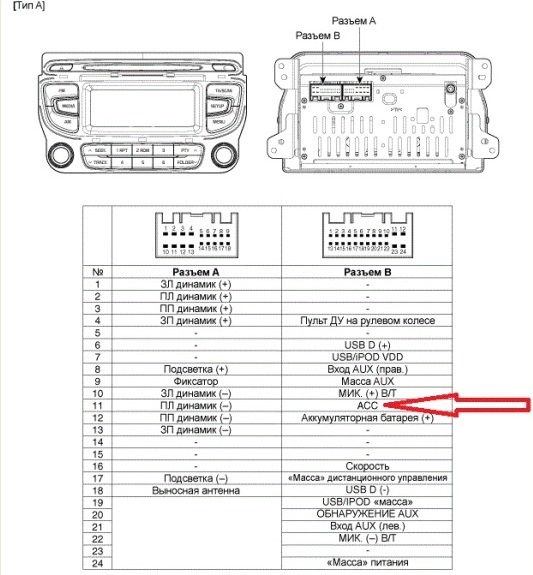

Долго думал от куда взять управляющий провод. В итоге посмотрев на схему, взял его с 11-го разъема штатного ГУ (АСС). Теперь усилитель включается, когда ключ в замке зажигания повернут.

Все собираем обратно и несемся в машину проверять! Радости моей не было предела, когда я все тестово подключил и все заработало. )))) Псы, сори за крик души в конце видео … Теперь осталось дождаться следующих выходных дней и начать инстал всей музыки в машину …

Всем мир, спасибо за внимание и хорошей музыки в машину! ✌

Источник

Межблочники своими руками. (F.A.Q.)

Опции темы

Поиск по теме

Отображение

Re: Межблочники своими руками. (F.A.Q.)

Если Вы впервые на нашем Форуме:

1. Обратите внимание на список полезных тем в первом сообщении.
2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
3. Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

Re: Межблочники своими руками. (F.A.Q.)

Re: Межблочники своими руками. (F.A.Q.)

Можешь передать от меня тем, кто яростно советовал, что они непонимают.

Принципиально. Со стороны ГУ.

Re: Межблочники своими руками. (F.A.Q.)

«далее покрываем бесцветным лаком для ноктей место припоя «

Re: Межблочники своими руками. (F.A.Q.)

далее покрываем бесцветным лаком для ноктей место припоя «

что бы не подвергалось окислению.

Re: Межблочники своими руками. (F.A.Q.)

Извените,может глупый вопрос задаю ; а если так получилось,что экран на массу вообще не припаяли ( кабель еос танаис)?

Re: Межблочники своими руками. (F.A.Q.)

тогда какой смысал этого экрана.

Re: Межблочники своими руками. (F.A.Q.)

Прошло больше года с последнего поста в этой теме, обновлю чуть-чуть. Точнее расширю немного первый пост фотками.

Направленные межблочные кабели своими руками:

Кабель: Canare L-2T2S микрофонный, экранированный, двухжильный.
Разъемы: Neutrik Rean NYS-373

Итак друзья, на полную объективность не претендую, но это моё виденье, точнее работа почти та же сама что и в первом посте, но чуть побольше фоток. Кто хочет – проходит мимо, кому пригодится – буду искренне рад.

Поехали:
Готовим рабочее место, прикидываем какие инструменты нам будут нужны. Мне понадобился кабель, разъемы, оплетка змеиная кожа, различная термоусадка, мультиметр, паяльник, третья рука (держатель для пайки), припой, канифоль, нож канцелярский, кусачки, ножницы, роллы и кока-кола со льдом.

Разобрались какой длины нам нужны межблоки, отрезаем кабель по нужной длине 2 раза (межблок состоит из 4-ёх разъемов и двух кабелей, один кабель – один канал). Кладём его перед собой по ходу надписи слева направо, слева, в начале надписи у нас будет сторона источника (ГУ), справа в конце надписи сторона приемника (усилителя), оличаются они распайкой экрана.
Начнём с разделки кабеля со стороны ГУ.
Берем кабель и аккуратно канцелярским ножом снимаем черную оплётку. Экран повредить конечно трудно, но если постараться – то можно, так что сильно не жмём на нож.

Видим экран – металлическую плетённую оплётку, вот её нам надо аккуратно расплести не повредив. Я для этого пользовался обычной иголкой.

Теперь распушённый экран сплетаем в скрутку или в косичку, чтобы позже можно было его припаять. Под экраном мы видим бумажную оплётку.

Расплетаем бумагу и видим под ней веревки .

Распушаем верёвки, под ними идет витая пара нужны нам проводников. Синий и белый.

Верёвки и бумага нам не нужны – аккуратно удаляем их, чтобы случайно не отрезать экран или жилу.

Теперь нас интересует витая пара – белая и синяя жилы. Сразу решим что белую паяем на центральный контакт а синюю на массу. Отсюда следует, что белую жилу делаем немного длинней синей и обе зачищаем для последующей пайки.

Для удобства работы я сматывал экран и синюю жилу вместе, так как они паяются на экран вместе.

Всё. Мы подготовили под распайку сторону кабеля под ГУ.
Теперь аналогично готовим сторону под усилитель, но будет один нюанс, с этой стороны экран нам не нужен. Я его просто обрезал, кто-то может сплести его в косичку и в случае надобности подключать на массу. Мне этого не нужно.

Теперь на освобождённую от всего лишнего сторону для усилителя одеваем термоусадку по размеру и термоусаживаем её (в простонародье нагреваем и она сужается)

Аналогично готовим второй кабель.

Берём пару коннекторов. Каждый состоит из трёх частей. Собственно сам металлический коннектор, корпус с цветной маркировкой и противоворывная пружина, которая призвана остановить повреждение коннектора, если какой-то деятель начнёт вырывать коннекторы за шнур. Можно ставить её, можно нет. Я поставил.

Одеваем корпус коннектора на кабель со стороны ГУ.

Теперь облуживаем контакты RCA, жилы проводников и спаиваем вместе синий контакт и экран.

Теперь припаиваем синюю жилу с экраном на большой (массовый) контакт RCA. На место пайки можно нанести лак или любой другой герметик чтобы избежать окисления.

Незнаю для чего, но наверное для того, чтобы подстраховаться, я на белую жилу надел аудиофильскую зелёную термоусадку. Теперь точно запоёт.

И припаиваем центральную жилу на центральный контакт RCA и усаживаем кембрик.

Теперь берём противоворывную пружину и надеваем её на кабель.

Собираем коннектор в единое целое и для пущей уверенности прозваниваем на предмет КЗ мультиметром.

Аналогично собираем второй кабель

Берём оплётку змеиную кожу и большой кембрик, который налезет на два кабеля и оплётку на них.

Натягиваем оплётку на оба кабеля сразу и определяемся с длиной оплётки. Учтите что чем больше оплётка расширится, тем короче она станет, поэтому длину оплётки нужно мерить непосредственно на кабеле.

Когда определились с длиной оплётки немного стягиваем ее назад, чтобы она сжалась и спокойно надеваем термоусадку, две штуки.

Теперь надеваем тело разъёма на кабели со стороны усилителей, протаскиваем их в глубь насколько возможно и тем самым поджимаем и фиксируем оплётку в сжатом состоянии, чтобы она не мешалась нам при пайке разъемов со стороны усилителей.

Припаиваем коннекторы на подготовленные жилы кабеля.

Теперь собираем коннектор. Пружинка, скручиваем, любуемся. Растягиваем змеиную кожу и фиксируем термоусадкой концы оплётки, чтобы она не ёрзала и не расплеталась.
Не забываем для уверенности прозвонить мультиметром на предмет контакта и на предмет КЗ. Если всё хорошо, контакт есть и нет КЗ, то поздравляю Вас, у Вас есть самодельный межблок хорошего качества и бюджетной цены.
