Разъемы bnc для коаксиальных кабелей

BNC разъем, коннектор для видеонаблюдения

Мы много раз говорили о различных компонентах, составляющих систему аналогового видеонаблюдения, но неоднократно пропускали из виду младшего брата, без участия которого не состоялась бы не одна такая система. Речь пойдет о BNC разъемах, специальном коннекторе, позволяющим объединять коаксиальные кабеля с видеокамерой и видеорегистратором.

Принцип работы

BNC разъем, обладающий волновым сопротивлением в 75 ОМ активно используется для передачи видеосигнала от видеокамеры по коаксиальному кабелю к коннектору BNC «Розетка или Мама» видеорегистратора.

BNC розетка.

Внешняя часть разъема имеет небольшие пазы, благодаря которым коннектор, проходя небольшие выемки BNC розетки надежно крепится, при этом центральный стержень входит в гнездо розетки. Фиксацию разъема в гнезде обеспечивает небольшой поворот по часовой стрелке.

Виды и типы монтажа BNC разъемов.

По типу крепления коаксиального кабеля BNC разъемы бывают:

1. Под винт
2. С клеммной колодкой
3. Под обжим (компрессионные)
4. Под пайку
5. Накручивающийся

BNC разъем под винт

BNC коннектор под винт — фиксирует центральную жилу коаксиального кабеля при помощи винта, а оплетка зажимается в специальном держателе. Важно: Оплетка и центральная жила не должны соприкасаться.

На видео: Установка BNC разъема под винт

BNC разъем c клеммной колодкой

Разъем с клеммной колодкой обладает простотой использования, монтировать такой коннектор крайне легко, оплетка вставляется в минус, а центральная жила в +. Единственным недостатком такого разъема считается отсутствие пружины-держателя, который не позволяет разбалтоваться кабелю. По этой причине разумно устанавливать такие переходники на стороне видеокамеры в распределительной коробке. На стороне видеорегистратора такой разъем долго не проживет, проверенно годами.

Компрессионные BNC разъемы под обжим

Разъем под обжим один из самых надежных методов соединения с коаксиальным кабелем, центральная жила кабеля помещается в сердечник из латуни, а сверху кабеля одевается обжимной колпачок, все это совмещается с корпусом коннектора и обжимается специальным инструментом.

На видео: Как обжать компрессионный разъем

BNC под пайку

BNC под пайку, как компрессионные разъемы крайне надежные. По конструкции они напоминают коннекторы под винт, но центральная жила припаивается к сердечнику. Оплетку можно просто зажать или припаять, раз уж в руках пояльник. Одним из минусов таких разъемов — неудобство монтажа на высоте, если компрессионные соединители еще можно изловчиться да бы обжать кабель, то с пояльником на высоте это вряд ли удастся.

Накручивающийся BNC коннектор.

Такой разъем применим для телевизионного кабеля RG-6, так как только его жесткость и толщина центральной жилы позволяет закрепить коннектор. Соединение получается достаточно надежным, устойчивым к разбалтыванию.

Кабель для BNC разъема

Для BNC разъема подходит любой коаксиальный кабель типа RG-6. Для удобства монтажа на короткие дистанции рациональнее использовать комбинированные КВК кабели. Такой кабель обладает не только коаксиальной жилой с оплеткой, но и несет в себе две жилы питания, что существенно упрощает монтаж видеокамеры, так как сигнал и питание передается по одному кабелю

КВК 2 х 0.5

Такой провод самый дешевый из комбинированных кабелей, он несет в себе питающие жилы сечением 0,5 мм, центральная жила должна иметь толщину РК-75, что на практике далеко не так. С квк- 2х0,5 вообще частенько обманывают, то жилы питания 0,3, то центральная толщиной с волосинку. Недостатком кабеля является недостаточная толщина, он совсем не зажимается пружиной, как итог такой кабель свободно ходит внутри металлического колпачка с пружинкой.

Квк 2 х 0,75

Такой кабель как правило в двое толще по всем параметрам нежели его младший собрат. Квк 2х0,75 вдвое дороже, но его центральная жила достигает заявленной толщины РК — 75, а питающие все же жилы близки к 0,75 мм. Общая толщина провода позволяет идеально зажиматься пружиной, что создает некий литой каркас с переходником.

Источник

Типы и классификация разъёмов BNC

Рассмотрим типы и классификацию байонетных соединений, известных как разъёмы BNC. В настоящее время промышленность выпускает множесто различных видов BNC разъёмов коннекторов и прочих типовых приспособлений для данного типа соединения.

Разъёмы BNC для создания возможности прохождения сигнала в схеме видеонаблюдения изобретены в первой половине XX века американскими производителями. Способ работы байонетного замка, заложенный в основу быстрого соединения элементов видеонаблюдения посредством разъёмов BNC, известен пользователям со стажем по методу крепления объектива к фотоаппарату ФЭД. Надёжность и быстро крепления определяют главные достоинства узла.

Узел связи применяется для стыковки коаксиального кабеля различной конфигурации в системе видеонаблюдения по аналоговой схеме, с сопротивлением 50—75 Ом и толщиной до 6—8 мм. Величина затухания сигнала при соблюдении предписанных стандартов длины не превышает 0,3 МГц, обеспечивая его минимальное искажение.

Для изготовления соединителя используется латунь, цинк, бронза с позолотой или серебрением контактной поверхности. Виды соединения подразделяются по выполнению технической задачи и способам крепления разъёма на кабеле.

Разделение разъёмов BNC по технической задаче подключения кабеля

• BNC – коннектор, служащий для кабельного соединения с Т-образным разъёмом, разъёмом burrel (гильза).

• BNC burrel-коннектор (гильза). Выполняет роль муфты для связи отрезков кабеля с целью увеличения его радиуса, ликвидации разрывов кабельной сети, подключения дополнительной периферии.

• BNC Т-образный коннектор для подключения сетевого карты компьютера в общую магистраль.

• BNC-терминатор. Заземлённый разъём для ограничения распространения сигнала в сети. Необходима установка не менее двух соединителей на каждом конце кабеля схемы.

Способы крепления разъёмов BNS на коаксиальном кабеле

• Закрепление разъёма методом пайки. Долговечное неподвижное соединение с минимальной потерей сигнала. Требуется наличие паяльника и время на соединение.

• Установка разъёма методом обжатия. Трудоемкий надёжный способ монтажа с использованием специального инструмента.

• Коннектор BNC под резьбовое соединение. Надёжное разъёмное соединение для разных типов кабеля. Отличается быстротой сборки конструкции.

• Разъём BNC со встроенной клеммной колодкой. Требуется качественная зачистка проводов, обеспечивается быстрый монтаж в любых погодных условиях. Способ используется в случае применения витой пары для соединения с аналоговой видеокамерой.

Источник

BNC разъемы 50 Ом

BNC Высокочастотная серия коаксиальных разъемов, 50 Ом

BNC-разъемы многим знакомы из работы с лабораторными генераторами сигналов и осциллографами, — на этих устройствах стоят BNC-мама коннекторы.

Этот разъем пользуется большой популярностью благодаря удобному подключению и широкому диапазону частот. Вообще он в ходу везде где нужен коаксиальный или экранированный кабель.

BNC — разъемы с постоянным импендансом. Это значит что сопротивление разъема одинаково на всём пути прохождения электромагнитного сигнала. Поэтому при передаче радиочастотных сигналов отражения и потери мощности в BNC разъеме минимальны.

История возникновения BNC разъема

В 1945 году Октавио Салати (Octavio Salati) подаёт патент на разъем с низким коэффициентом затухания. Эта работа привлекает внимание специалистов, и в 1951 году выходит в свет патент на коннектор с высокой скоростью соединения и разъединения, известный в наши дни как BNC разъем.

Он получил название по типу крепления, а также в честь разработчиков Пола Нейла (Paul Neill) и Карла Концельмана (Carl Concelman). Сокращение BNC означает Bayonet Neill-Concelman. За рубежом их ещё иногда называют Bayonet Navy Connector.

Коннектор изначально разрабатывали для коаксиального кабеля диаметром менее 8 мм и с допустимыми потерями (0.3 дБ) на частотах до 4 ГГц. На момент появления этого текста существуют BNC-разъемы для соосного кабеля 11мм диаметром (кабель 8D-FB).

BNC получили широкое распространение благодаря развитию сетей Ethernet по технологии 10BASE2.

Octavio Salvati | Hazeline Corporation | year 1945 | US patent 2,540,012
Paul Neill | Bell Labs
Carl Concelman | Amphenol

Технические характеристики BNC разъемов

BNC разъемы бывают с волновым сопротивлением 50 и 75 Ом. Конечно, есть ещё и 100, 150 и 200 Ом, но их очень редко используют, поэтому здесь мы рассмотрим только первые два из них. Сопротивление разъема должно соответствовать сопротивлению кабеля, иначе в передающей линии возникнут большие потери вне зависимости от качества и стоимости разъема и кабеля. 75-Омный кабель передаёт сигналы малой мощности с меньшими потерями и широко используется для ТВ и видеонаблюдения. Но если нужно передать сигналы большой мощности, а не оставить 80% в передающей линии, то подойдёт только 50-Омный кабель.

Как правило ВЧ разъемы (BNC и не только) делают из латуни с покрытием никелем, серебром или золотом. Контакт центральной жилы (штырь/гнездо) изготавливают из сплава бронзы с напылением серебром или золотом.

Этот разъем отличает скорость соединения за счёт байонетного крепления. Нужно воткнуть BNC-штекер в гнездо и повернуть на четверть оборота по часовой стрелке. Снять — повернуть против часовой стрелки и вынуть из гнезда. Никакой возни с резьбой и гаечными ключами — всё быстро и легко.

За скорость соединения приходится расплачиваться защитой от вибрации и потолком частотного диапазона. Именно поэтому у BNC разъемов оптимальная частота работы до 4ГГц по сравнению с TNC, хотя отличаются они только креплением.

Тип кабеля: коаксиальный
Волновое сопротивление Ω: 50 Ом
Крепление: байонет
Частота работы: 0.001-4 ГГц (до 11)
Диаметр -папа разъема: 14,5 мм
Диаметр -мама разъема: 11 мм

Частотный диапазон в пределах 0,3 дБ затухания на разъеме:

50 Ω: 0-4 ГГц
75 Ω: 0-2 ГГц

Подвиды BNC разъемов

Рядом с этим разъемом иногда возникают названия BNC-T, BNC-I, BNC-F и TNC — что все они обозначают?

BNC-T — тройник female-male-female
BNC-I — переходник типа «бочка» female-female
BNC-F — 75-Омный BNC разъем с резьбовым соединением
TNC — 50-Омный BNC с соединением резьбой

Типы BNC-разъемов

— мама/папа
— прямой или угловой
— обжимной/прижимной/накрутной/под пайку/на печатную плату

Источник

Монтаж bnc коннектора на коаксиальном кабеле

Nav view search

Навигация

Искать

• Вы здесь:
• Проектирование и создание сети
• Монтаж разъемов BNC

Список категорий

Предварительная настройка BIOS

Предварительная настройка BIOS

Смысл настройки BIOS состоит в том, чтобы загрузка компьютера началась с того устройства, которое содержит дистрибутив операционной системы. В нашем случае нужно сделать так, чтобы компьютер загружался с DVD -привода или USB -накопителя. Для этого будем использовать BIOS Подробнее.

Использование DVD-привода

Использование DVD -привода

Применение DVD -привода для установки операционной системы — стандартный подход, который выбирает большинство пользователей. Никаких особых требований при этом нет, единственное, что нужно, — сам DVD -привод, поскольку в силу размера дистрибутива операционной системы для установки используется именно DVD , a не CD . Подробнее.

Использование FLASH-накопителя

Использование FLASH -накопителя

Чтобы flash -накопитель можно было использовать для установки операционной системы, недостаточно скопировать на него дистрибутив операционной системы, нужно еще сделать так, чтобы с него можно было загрузить компьютер, то есть flash -накопитель должен содержать загрузочную область. Подробнее.

Монтаж разъемов BNC

Монтаж разъемов BNC

После подготовки отрезка кабеля можно переходить к обжиму BNC-коннекторов. Различают три вида BNC-коннекторов, каждый из которых имеет свои преимущества и недостатки.

· Обжимные коннекторы. Данный тип наиболее распространен. Основное преимущество обжимных коннекторов – обеспечение надежного контакта и легкость обжима. Недостаток – одноразовость: в случае обрыва провода требуется новый коннектор, поскольку применение старого коннектора невозможно в силу полученных при обжиме деформаций. Для обжима такого типа коннекторов используется специальный обжимной инструмент. При некоторой сноровке можно применять и обычные плоскогубцы, но качество обжима в таком случае оставляет желать лучшего.

· Накручивающиеся коннекторы. Такие коннекторы обеспечивают простоту монтажа, так как для его осуществления не нужны дополнительные инструменты. Однако они очень чувствительны к натяжению кабеля, из-за чего происходит нарушение контакта и, как следствие, нарушается работоспособность локальной сети.

· Коннекторы под пайку. Для установки коннектора требуется паяльник и припой. Недостатком является сложность, требующая опыта проведения паяльных работ. Нарушение контакта в случае плохой пропайки контактов приводит к постоянным сбоям сети и к трудностям локализации места пропадания контакта.

Как уже было упомянуто, на сегодняшний день можно найти только первый вариант коннекторов, то есть обжимной коннектор. Его мы и будем рассмотривать в дальнейшем.

Принцип алгоритма обжима BNC-коннектора следующий.

1. Обрезать конец кабеля, используя обрезной инструмент.

2. Надеть на кабель обжимную трубку и центральный сердечник из латуни и обжать сердечник.

3. Надеть корпус коннектора и зафиксировать его под внешней изоляцией кабеля.

4. Используя инструмент, обжать коннектор.

Теперь рассмотрим каждый пункт подробнее.

Обрезка кабеля

Подготовка кабеля заключается в его правильной обрезке и оголении центрального проводника и экранирующей оплетки. Обрезать кабель старайтесь аккуратно, чтобы обрез получился ровным – это избавит вас от повторного обрезания кабеля и, как следствие, уменьшения сегмента. Далее необходимо снять внешнюю изоляцию и диэлектрик на центральном проводнике, для чего используется обрезной инструмент.

Для этого откройте инструмент (нажав на среднюю часть, вы поднимете верхнюю, освобождая отверстие, в которое нужно вставить кабель) и вставьте в него конец кабеля. Делайте это с таким расчетом, чтобы с правой стороны инструмента торчал кусок кабеля длиной 2–4 мм. После этого выполните два-три поворота по часовой стрелке вокруг оси кабеля. Затем движением инструмента вправо снимите обрезанную часть внешней оболочки. В результате должно быть снято примерно 25 мм внешней оболочки и до 10 мм диэлектрика вместе с окружающим его экраном (рис. 1).

Рис. 1. Пример правильно обрезанного кабеля

Если с первого раза не получилось, повторите процесс, но не забывайте, что каждая неудачная обрезка уменьшает длину сегмента.

Обжим сердечника

После того как кабель обрезан, можно приступить к работе с коннектором. Начать нужно с установки трубки и обжима сердечника. Прежде всего необходимо нажать обжимную трубку – основной компонент коннектора, который и позволяет обжать его, то есть надежно зафиксировать на кабеле. Далее приступаем к сердечнику. Ваша задача – определить необходимую длину центрального проводника и, надев на него сердечник, обжать его. Прежде чем обжать сердечник, необходимо надеть его на центральный проводник и «примерить» коннектор. Смысл этого действия заключается в том, чтобы добиться оптимальной длины выступа сердечника из коннектора. Если сердечник будет выступать недостаточно, качество контакта с Т-терминатором будет плохим, что может стать причиной неработоспособности сети, причем обнаружить источник проблемы будет крайне тяжело. Если после «примерки» вы визуально определили, что центральный проводник слишком длинный, его необходимо будет укоротить, воспользовавшись для этого резаком или ножницами. Если же сердечник выступает недостаточно, необходимо укоротить длину диэлектрика либо повторно обрезать кабель. После того как оптимальная длина центрального проводника подобрана, необходимо обжать сердечник, для чего используется обжимной инструмент. Обратите внимание, что на обжимной части инструмента имеется специальный вырез, в который необходимо установить кабель с сердечником. Убедившись в том, что центральный проводник вставлен в сердечник до упора, произведите обжим (рис. 2).

Рис. 2. Обжим сердечника коннектора

Для этого сожмите ручки инструмента до появления щелчка. Это будет свидетельствовать о том, что обжим произведен и инструмент вернулся в прежнее состояние. В противном случае ручки инструмента останутся сведенными и вытянуть кабель не получится. После того как обжим завершен, проконтролируйте качество работы. Если есть малейшее подозрение в том, что обжим произведен плохо, обязательно повторите процесс.

Обжим коннектора

После обжима сердечника аккуратно расплетите экранирующую оплетку и наденьте корпус коннектора таким образом, чтобы конец корпуса оказался под оплеткой. При этом есть один момент, который обязательно нужно проконтролировать. На качество обжима коннектора сильно влияет толщина используемого кабеля. По этой причине если кабель слишком тонкий, то, чтобы получить более качественный обжим, может потребоваться задвинуть выступающую часть коннектора под внешнюю изоляцию. Определить, требуется ли такое действие, достаточно просто: установите обжимную трубку на ее «законное» место и проконтролируйте, насколько легко это происходит. Если это происходит очень легко, то есть кабель слишком тонкий, значит, необходимо провести описанные выше действия.

После того как коннектор установлен на место, равномерно распределите экранирующую оплетку по всей поверхности торца корпуса разъема. Затем наденьте обжимную трубку до упора на торец корпуса таким образом, чтобы она накрыла медный экран. Осталось только произвести обжим. Для этого возьмите в руки инструмент, установите в соответствующий вырез коннектор и сильным сжатием произведите обжим (рис. 3). Как и в случае с обжимом сердечника, процесс обжима коннектора завершается щелчком, который возвращает инструмент в рабочее положение.

Рис. 3. Обжим коннектора

Описанным образом необходимо произвести обжим второго конца кабеля, чтобы завершить подготовку сегмента.

Для работы потребуется:

• коаксиальный кабель;
• два разъема;
• два Т-коннектора;
• два терминатора;
• устройство для обрезки;
• обжимные клещи (crimping tool).

Сам процесс может занять сравнительно много времени, около 3-5 минут.

Коаксиальный кабель

Существует много типов коаксиального кабеля — от РК-50 Российского производства, до весьма сложных (и дорогих) конструкций иностранных производителей. Отличие может быть в диаметре, материале диэлектрика, центральной жилы, экрана. Поэтому под каждый тип кабеля могут потребоваться свои особенные разъемы.

Но на практике наиболее распространен кабель RG-58, для которого разработаны разъемы типа BNC.

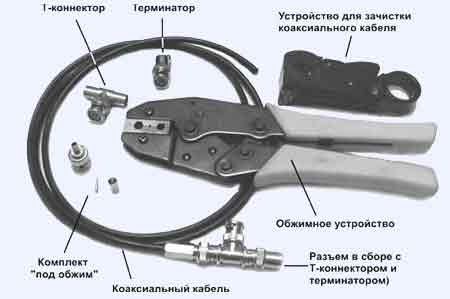

Рис. 5.8. Инструменты и материалы, необходимые для оконцовывания коаксиального кабеля.

Разъемы типа BNC. В общем, все типы разъемов можно разделить на 3 большие группы. Для пайки (например, отечественные СР-50-74-ПВ), под обжим, и навинчивающиеся (twist-on). Первый вариант несколько надежнее, долговечнее, и даже дешевле остальных. Но требует большого времени, инструмента и высокой квалификации монтажников.

Вариант с использованием обжима наиболее распространен. Как главный недостаток такого разъема можно назвать одноразовость. В случае повреждения соединения его придется отрезать, и установить новый.

Навинчивающие разъемы редко встречаются, дороги, относительно не надежны. Единственный плюс — легкость монтажа даже в полевых условиях.

Обжимное устройство (инструмент). Более всего внешним видом напоминает большие кусачки сложной конструкции. Подавляющее большинство моделей позволяет выполнить две операции — общим центрального контакта, и обжим оплетки на хвостовике. Для этого применяются разные фасонные штампы на губках обжимного устройства.

Следует отметить следующую особенность устройства одной из самых распространенных моделей. В ней предусмотрен храповой механизм, который препятствует разжиманию губок инструмента до полного обжима разъема. При этом работа неизбежно проводится «в одно движение» — именно так, как нужно для обеспечения надежного и долговечного контакта.

Приспособления для зачистки изоляции. Конструкция коаксиального кабеля заметно сложнее, чем витой пары. Соответственно, операция по снятию части изоляции более трудоемка, требует специального приспособления. При некотором навыке, ее можно проделать при помощи скальпеля, но это будет по истине «ювелирная работа».

Т-коннекторы и терминаторы. Присоединяются к уже закрепленному на кабеле разъему. Т-коннекторы служат для подключения кабеля к сетевому адаптеру, а так же сборки кабелей в единую шину (или подключения терминатора). Терминатор — это, по сути, заглушка, соединяющая центральную жилу и оплетку через активное сопротивление, совпадающее по величине с волновым сопротивлением кабеля (для Ethernet 50 Ом). Служит нагрузкой, в которой электромагнитные волны гасятся не вызывая отраженного сигнала.

Кусачки, или бокорезы. Можно использовать любой (вплоть до ножниц или ножа) инструмент, способный разрезать тонкий коаксиал, и в случае необходимости «подровнять» кончик центральной жилы или остатки оплетки. Некоторые наборы для работы с коаксиальным кабелем комплектуются специальными кусачками с полукруглыми ножами. Они удобны в массовой работе, но не более того.

Установка разъемов на коаксиальный кабель (RG-58)

Для описания установки коаксиального разъема применим уже знакомый по витой паре пооперационный метод.

1. Начать лучше всего с той же самой операции, что и для витой пары — обрезания небольшого кончика кабеля. Хотя на первый взгляд коаксиальный кабель выглядит плотным монолитом, его оплетка очень легко «набирает» воду. А наличие влаги вовсе не способствует возникновению качественного контакта.
2. Зачистка изоляции. Для коаксиального кабеля это весьма деликатная операция, при проведении которой используется специальный инструмент, отдаленно напоминающий бельевую прищепку. Кабель RG-58 (подобно веревке) закладывается под подпружиненную часть. По инструкции, конец кабеля не должен выступать за габарит устройства. Но в реальности удобнее оставить «снаружи» небольшой запас в 3-5 мм. Это позволит позже исправить некоторые ошибки в работе (если они, конечно, возникнут).

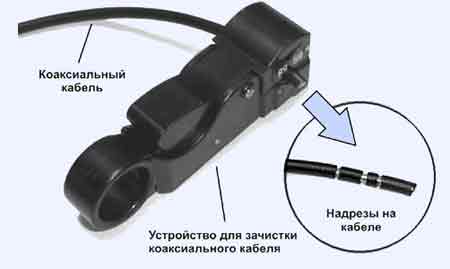

3. Затем устройство несколько раз поворачивается вокруг кабеля, разрезая находящимися внутри ножами изоляцию на фиксированную глубину. Надо отметить, что под каждый тип кабеля может потребоваться индивидуальная настройка ножей;

Рис. 5.9. Надрезание изоляции коаксиального кабеля

1. После надрезания изоляции нужно осторожно удалить отрезанные части. Если все было сделано правильно, то внешний вид конца кабеля должен соответствовать показанному на Рис. 5.10, и образовывать аккуратные «ступеньки» — оплетка, изолятор — центральная жила;

Рис. 5.10. Вид кабеля после зачистки изоляции.

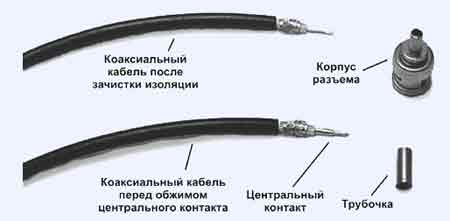

1. Далее нужно надеть на центральную жилу контакт. При этом нужно, что бы кончик проводника полностью умещался внутри контакта, а последний краем плотно прилегал к срезу диэлектрика. Но при этом остаток жилы должен быть достаточно длинным, что бы надежно удерживаться всей внутренней поверхностью контакта после его обжимания;

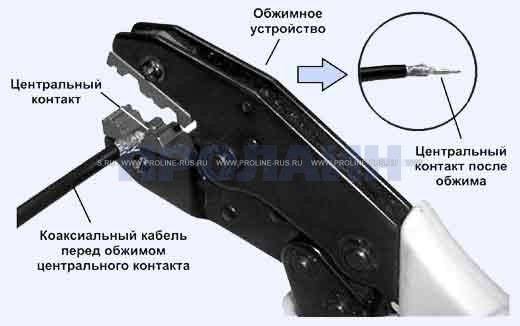

2. Обжимание центрального контакта не требует особых навыков. Достаточно обычной аккуратности. Перепутать штамп почти невозможно, а способ укладки хорошо виден на Рис. 5.11.

Рис. 5.11. Обжимание центрального контакта.

Главное не повредить рабочую часть центрального контакта, для чего при обжиме она должна находиться в специальной прорези;

Рис. 5.12. Разъем перед обжиманием оплетки.

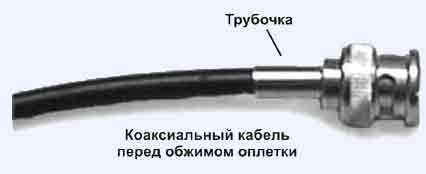

1. Оплетку (и фольгу, если она есть) нужно аккуратно расправить, и пустить поверх хвостовика корпуса разъема. Если кабель имеет редкую или непрочную оплетку, то желательно ее собрать в несколько более плотных «косичек». Затем нужно поставить трубочку на место;
2. Далее нужно надеть на конец кабеля корпус разъема. Но перед этим — не забыть про трубочку, при помощи которой обжимается оплетка. Строго говоря, ее желательно надеть в самом начале работы, еще до надрезания — тогда не будет мешать оплетка. Но не поздно это сделать и непосредственно перед установкой корпуса;

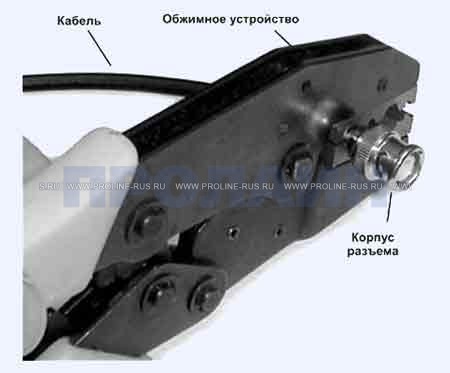

3. Далее нужно поместить разъем в обжимное устройство, и: обжать. Распространенные модели инструмента позволят сделать это только «в одно движение», и только с определенным усилием;

Рис. 5.13. Обжим оплетки BNC разъема.

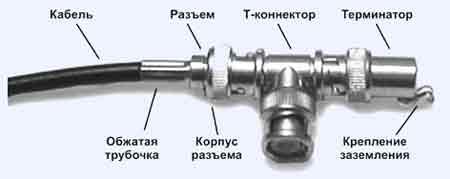

1. Остается присоединить к разъему Т-коннектор, терминатор, и кабель можно присоединять к сетевому адаптеру;

Рис. 5.14. Кабель готов к использованию.

Кабель готов к использованию, и его можно присоединять в сетевому адаптеру. Ошибиться при выполнении этой операции почти невозможно.

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.

Состав набора для работы с коаксиальным кабелем Greenlee 46602

Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.

Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.

Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.

Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.

Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой. Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.

Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Профессиональные наборы инструментов для работы с коаксиальным кабелем

Профессиональные наборы для прокладки кабельного телевидения выпускаются в основном под технологию обжима. Они могут размещаться как в мягком футляре (например, Jonard TK-450M), так и в жестком кейсе (DataShark PT-70008).

Наборы инструментов Jonard TK-450M и DataShark PT-70008

Минимальный набор инструментов: кабелерез (или специально предназначенные для коаксиального кабеля кусачки), стриппер и кримпер. Весьма удобным дополнением является прибор для тестирования линии, входящий, в частности, в состав набора Paladin Tools PT-901083 Broadcast Ready.

Набор инструментов для работы с коаксиальным кабелем Paladin Tools PT-901083 Broadcast Ready

Для передачи всех видов информации (телефон, телевидение, интернет) в цифровом виде достаточно Ethernet кабеля. Тем не менее, для удобства пользователей, чтобы они не приобретали дополнительные приставки, крупные провайдеры до сих пор практикуют заведение в квартиру клиента отдельно кабелей для телефона, телевидения и интернета. В таком случае специалистам, работающим в таких компаниях, окажутся удобны многофункциональные наборы вроде Paladin Tools PT-901081 CoaxReady.

Набор инструментов для обслуживания Video,CATV и СКС сетей Paladin Tools PT-901081 CoaxReady

В комплект поставки некоторых наборов, например, Paladin Tools PT-4910 SealTite Pro CATV входят образцы разъемов.

Набор инструментов для монтажа коаксиального кабеля Paladin Tools PT-4910 SealTite Pro CATV

Удобство заключается в том, что работу прибора можно сразу опробовать на примере заведомо совместимых с ним коннекторов. Кроме этого, под разъемы выделено пространство в сумке или кейсе. По мере расходования коннекторов, идущих в комплекте, на их место можно будет класть другие, приобретенные отдельно.

Остались вопросы по установке коннекторов на коаксиальный кабель? Отправьте нам сообщение!
