Разъем кабеля abs 5 полосный

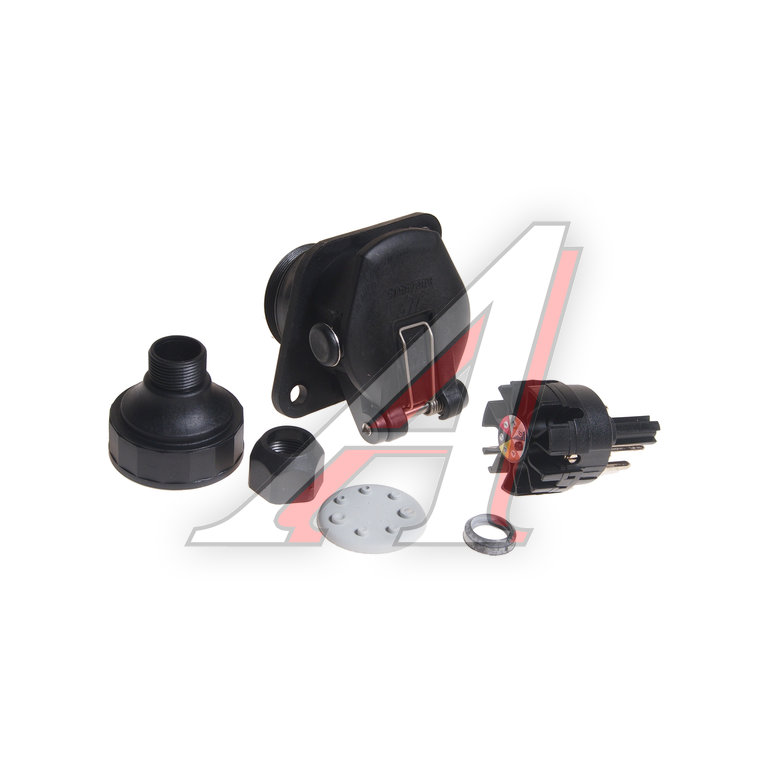

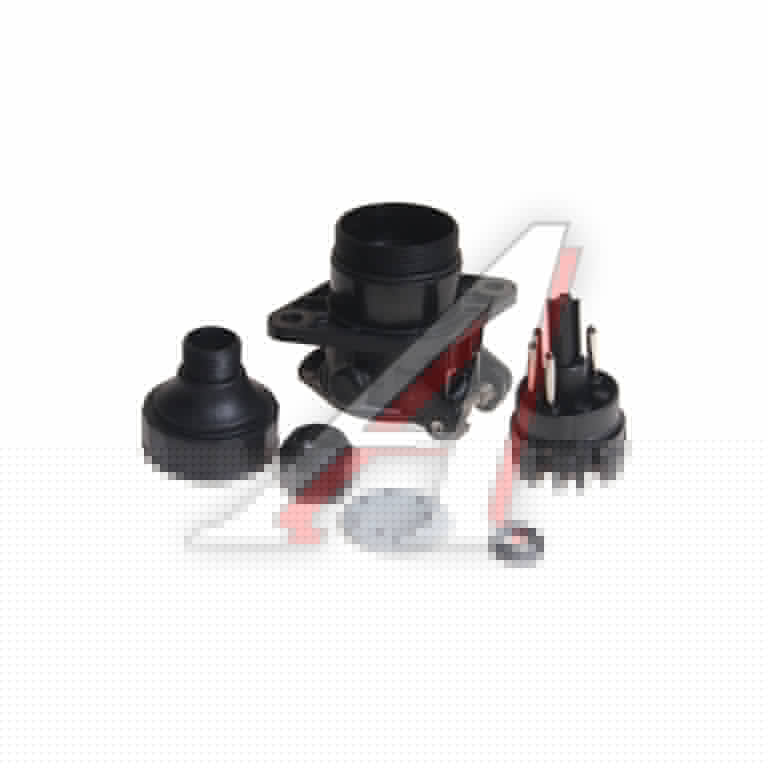

Разъем электрический прицепа ISO 1724 5-полюсный АБС (розетка) винтовое соединение MENBERS

Артикул: 00583600

Данные обновлены: 07.02.2022 в 02:14

Аналоги

• Опт 3 831.3 ₽
• Опт 2 853.02 ₽
• Опт 1 853.02 ₽
• Розница 1075 ₽

На складах : Под заказ

Характеристики

Код для заказа	291032
Артикулы	4705FQ1/ 03RF0702/ 00583600
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.115
Высота, м	0.07
Длина, м	0.13
Вес, кг	0.22

Параметры

Бренд (ТМ)	MENBERS
Производитель	MENBERS

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
saleket01@autoopt.ru
Пн-Пт: с 9:00 до 19:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 297 шт.

На складах : 3 шт.

На складах : 183 шт.

На складах : 7293 шт.

На складах : 488 шт.

На складах : 306 шт.

На складах : 110 шт.

На складах : 66 шт.

На складах : 1 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

Евроразъем АБС (Вилка / 5 контактный)

Описание товара

Евроразъем АБС (Вилка / 5 контактный)

Характеристики

Центральный склад

Аналоги

Другие товары в категории Электрические кабеля, разъемы

Узнать о поступлении

Укажите необходимое кол-во, чтобы получить уведомление о поступлении товара

Что делать, если в коробке нет документов на поставку?

Сейчас документы приклеиваются к стенке одной из коробок с внешней стороны в конверте А4.

Почему оптовые и розничные покупатели выбирают Автолонг?

Основные преимущества работы с Autolong.ru:

• Самый широкий ассортимент и наличие на складе.
• Одни из самых лояльных принципов работы с браком и разного рода рекламациями. Отдельно стоит сказать, что на линейки продукции под торговой маркой «Автолонг»распространяется расширенная гарантия до года включительно!
• Удобный личный кабинет на сайте и лист ожидания, который проинформирует Вас о появлении товаров, ранее Вас интересовавших.
• Официальная продажа с НДС и всеми необходимыми сопроводительными документами.
• Бесплатное SMS и E-mail информирование о статусе Вашего заказа.
• Бесплатная доставка Вашего заказа до терминалов ТК Деловые Линии, Байкал-Сервис, ПЭК, Энергия. Независимо от веса и объема!
• Оперативная отгрузка. Заказы, отправляемые транспортными компаниями отгружаются в течении двух-трех рабочих дней. Заказы, передаваемые Покупателю самовывозом отгружаются день в день.
• Предпринимателям, только собирающимся открыть магазин с аксессуарами для грузовиков, мы дадим квалифицированную консультацию по формированию ассортимента, исходя из местоположения магазина и текущего сезона

Документы необходимые при перевозке грузов

При перевозке грузов автомобильным транспортом водитель должен иметь соответствующий набор документов. В первую очередь, это товарно-транспортная накладная. В этом документе определены отношения между отправителем и получателем груза. Таким образом, накладная служит, в частности, для списания продукции со склада грузоотправителя и оприходования ее на склад получателя. Также в товарно-транспортной накладной определены отношения между грузоотправителем и службой доставки груза, которая осуществляет перевозку на данном транспорте. Эта часть документа используется для учета предоставляемых транспортных услуг и расчетов за оказанные услуги. Товарно-транспортная накладная должна быть оформлена в нескольких экземплярах. Один экземпляр всегда остается у грузоотправителя, другие, заверяемые подписями и печатями, вручаются водителю. Водитель сдает один из экземпляров грузополучателю а остальные служат основанием для расчетов за грузоперевозку. При перевозке грузов автомобильным транспортом необходимо наличие путевого листа, оформленного в соответствии с требованиями российского законодательства. У водителя, осуществляющего перевозку, должна быть в наличии копия его трудового договора.

Как оформить заказ на сайте?

Есть два способа оформления и отправки заказа с сайта autolong.ru. Первый способ заказа — напрямую через «Корзину» на сайте. Для того чтобы сделать заказ, необходимо перейти в раздел «Каталог», выбрать интересующий вас подраздел и необходимые товары. Вы также можете отфильтровать товары по цене или времени добавления в каталог, воспользовавшись фильтром рядом с названием категории. Выберите нужно количество единиц товара. Вверху страницы вы сможете увидеть общее количество заказанного вами товара и итоговую сумму. Для оформления заказа и отправки его нам, кликните на иконку с корзиной в правом верхнем углу сайта. В открывшемся списке проверьте ваш заказ. На данном этапе вы сможете убрать из заказа какие-либо позиции или пересчитать их количество. Нажмите кнопку «Оформить заказ». В открывшейся странице, заполните ваши данные и снова нажмите кнопку «Оформить заказ». После этого ваш заказ отправится к нам на обработку. Внимание! Указывайте существующие ваши данные, т.к. для подтверждения заказа с вами свяжется наш менеджер. После подтверждения заказа на складе компании вам будет выставлен безналичный счет или прислана ссылка для оплаты картой.

Второй способ больше подойдет для оптовых заказчиков, с которыми мы уже давно работаем и которые хорошо знают весь наш ассортимент, а также для тех, у кого медленное или не стабильное интернет соединение. Для того чтобы сделать заказ, необходимо кликнуть по ссылке «Скачать прайс-лист» в шапке нашего сайта. Файл будет загружен в формате Excel. Напротив интересующих вас позиций необходимо проставить нужное вам количество и сохранить. После чего отправить нам заказ через форму обратной связи, на e-mai вашего аккаунт-менеджера или общий e-mail компании.

Источник

Подключение розетки ABS, EBS 24V ISO 7638-1

Подключение розетки ABS или EBS не составляет труда, когда работа выполняется по свежим следам. Но бывает ситуации, когда на месте установки розетки ABS или EBS остались торчать лишь провода. И тогда подключение требует дополнительных навыков и информации о расположении проводов (или распиновке розетки ABS или EBS). На этой страничке собираются все встречающиеся варианты подключения розеток ABS и EBS.

Расположение выводов в розетке (на рисунке ниже) имеет общий стандарт, но вот цвета проводов могут отличаться.

Расположение выводов в розетке ABS и EBS.

Цвета проводов и расположение, приведенные на рисунке встречаются чаще всего, эту комбинацию можно назвать стандартной для подключения розетки ABS и EBS.
Следует лишь помнить, что вывод 1 на большинстве грузовых автомобилей находится постоянно под напряжением (исключением является автомобиль Scania, у которого при выключении зажиганиия напряжение +24В на выводе 1 отсутствует).

Назначение выводов розеток ABS и EBS:

1. постоянный плюс «30» (питание электроклапанов ABS прицепа сечение 6 мм²/4 мм² )
2. плюс при вкл. зажигания «15» (питание от реле чувствительности к электронному блоку ABS прицепа)
3. масса для выв. 2
4. масса для выв. 1 (сечение 6 мм²/4 мм²)
5. лампа неисправности ABS прицепа
6. шина CANH (используется только в системе EBS)
7. шина CANL (используется только в системе EBS)

Подключения розеток ABS и EBS (встречается чаще всего на тягачах и прицепах):

1. красный
2. черный (серый)
3. желтый
4. коричневый
5. белый
6. бело-зеленый (используется только в системе EBS)
7. бело-коричневый (используется только в системе EBS)

На полу-прицепах или прицепах можно встретить еще и такое подключение розетки ABS:

1. красный
2. бело-красный
3. коричнево-голубой
4. коричневый
5. жёлто-голубой

Подключения розеток ABS и EBS на грузовике VOLVO:

1. красный (сечение 6 мм²/4 мм²)
2. серый
3. белый
4. белый (сечение 6 мм²/4 мм²)
5. кричневый
6. розовый
7. фиолетовый

Подключения розетки EBS на грузовике IVECO:

1. красный (сечение 4 мм²)
2. зеленый (сечение 1 мм²)
3. коричневый (сечение 1 мм²)
4. коричневый (сечение 4 мм²)
5. фиолетовый
6. бело/коричневый (сечение 2,5 мм²)
7. бело/зеленый (сечение 2,5 мм²)

А вот установочный комплект (A10065 VIGNAL SYSTEMS Розетка EBS 7 полюсов), который по праву можно назвать мечтой электрика. Все провода в этой розетке крепятся болтиками, что значительно уменьшает время подключения розетки EBS и доставляет удовольствие при установке.

А теперь несколько советов по подключению розеток ABS. Для достижения хорошего контакта в соединении и механической прочности будет не лишним:

1. обжать провод с помощью обычного разъема (как показано на фото ниже) или
2. залудить зажимаемый конец провода или
3. срезать часть изоляции, вдоль провода оставив половину и зажать болтом провод с частью изоляции в разъеме.

Источник

Распиновка розетки абс полуприцепа грузовиков

Питание напряжения на розетку прицепа (X317) подается от центрального распределительного
устройства (А100).
Передача данных от тягача к прицепу проходит по шине данных CAN — прицеп (Х317 контакт 6 и 7 ).
Для обеспечения заменимости тягачей и прицепов при эксплуатации системы EBS требуются следующие соединения:
—двухконтурная пневматическая тормозная система с магистралью ресивера сжатого воздуха и
управляющей магистралью.
—штекерный разъем для ABS с полным распределением,в том числе контактов 6 и 7 (7-полюсный соединительный кабель).

Если в прицепе интегрирована система EBS,но тягач и прицеп соединен только 5-жильным кабелем ABS, не исключается сбои в работе прицепа.

Совместимость разных тормозных систем
Помимо вариантов автопоезда из тягача и прицепа с EBS так же возможны варианты автомобилей,оборудованных EBS,с обычными прицепами и с прицепами в соответствии с нормами ISO 11992 и ISO 7368 (7-полюсные).

Воздействие на прицеп зависит от пневматического и электрического питания,а так же управляющих магистралей,которые соединяют тягач и прицеп.
В таблице представлены возможные комбинации для:
—тягача с EBS и различно оборудованных прицепов (см.комбинации 1-4)
таблица

Функции прицепа при вышеупомянутых комбинациях

1. прицеп подключен к тягачу через пневматическую 2-х контурную систему и производит торможение в соответствии со своей комплектации.

2.Прицеп подключен к тягачу через пневматическую 2-х контурную систему и производит торможение,включая ABS через питание стоп сигнала, в соответствии со своей комплектацией.

3.Прицеп подключен к тягачу через пневматическую 2-х контурную систему и 5-полюсный разъем ABS и производит торможение,включая ABS через ISO 7368, в соответствии со своей комплектацией.

4. Прицеп подключен к тягачу через пневматическую 2-х контурную систему и 7-полюсный разъем EBS и производит торможение на пневматическом давлении магистрали тормозного привода или по заданному параметру от CAN прицепа.
Выбор осуществляется прицепом в соответствии с нормативами по тормозным системам.

-если в прицепе интегрированная система EBS, но тягач и прицеп соединены только 5-жильным соединительным кабелем ABS,функция прицепа соответствует комбинации 3.

Регулирование замыкающего усилия.
В клапане управления прицепа происходит выравнивание значений тормозного давления тягача и прицепа.

АВТОЭЛЕКТРИК

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака.

Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки. У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание. Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого — наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс рис.

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером.

Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом. Ниже показан рисунок с распайкой 7-ми пинового разъема розетка и штекер. Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам.

В европейских машинах на разъеме могут быть задействованы не все контакты. На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка. Цвета и номера контактов, а также таблица соответствия приведены ниже.

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит. Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением.

Приведем для ознакомления два вида: 7 и 4 контактные разъемы. Теперь рассмотрим более сложный вариант — 4-х контактный разъем см. При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы. Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии.

Решить проблему можно двумя способами:. Понравилась статья? Поделиться с друзьями:. Комментарии и отзывы Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас.

Электрика полуприцепа

Современный грузовой прицеп имеет сложный комплекс узлов, которые при работе используют электрооборудование. Среди них: светотехника, системы ABS, ESP, сигнализация. Электрооборудование полуприцепа соединяет его с грузовым транспортом и обеспечивает безопасную езду. ПДД запрещают передвижение без осветительного оборудования. Водителям важно следить за исправностью каждого элемента.

Осветительное оборудование тягачей

Светотехника полуприцепа играет важную роль в его эксплуатации. От правильно установленных и подключенных осветительных приборов зависит в целом безопасность водителя и других участников дорожного движения. Важно, чтобы световая техника была исправной, соответствовала требованиям производителя. Когда неисправен габаритный фонарь, движение авто ограничивается или становится опасным. Без него нельзя ехать в вечернее время суток.

Световое оборудование полуприцепов представлено в двух больших категориях: внешнее и внутреннее.

Внешние световые приборы

Наружная оптика полуприцепа делится на несколько типов в зависимости от места установки:

1. Боковые осветительные приборы: поворотные лампочки, маркировочные огни.

2. Задние огни: стоп-сигнал, габаритные и поворотные фонари, лампы заднего хода.

При покупке задних габаритных огней можно выбрать модель, учитывая подходящий излучательный элемент: традиционная лампа накаливания, газоразрядная или галогенная лампа.

Разновидности задних фонарей:

● По назначению. При покупке нужно учитывать функцию фонаря: фонари заднего хода, многокамерные, блок фары, противотуманные и т.д.

● По типу. Производители предлагают ламповые и светодиодные изделия. Первые стоят дешевле, но имеют меньшую энергоэффективность и быстрее перегорают.

● По степени защищенности от влаги. Различают герметичные (влагозащищенные) и условно герметичные. Нужно учитывать будущие условия эксплуатации.

● По конструкции. Разборная или неразборная. В первом случае удастся самостоятельно менять лампы.

● По типу подключения. Клеммы/кабель или байонет.

Набирают популярность световые фонари с LED лампой. Главное преимущество таких изделий в длительном сроке эксплуатации, минимальном энергопотреблении.

Основные задачи световых приборов заключаются в следующем:

● Освещение пути ночью или при недостаточной видимости дороги.

● Сигнализация разного рода.

● Идентификация автопоезда на магистрали.

Перед выездом водителю необходимо тщательно проверить исправность всей светотехники, чтобы обезопасить себя.

Внутреннее освещение

Процесс погрузки и разгрузки груза из полуприцепа будет более комфортным и эффективным, если внутри фургона будет установлено дополнительное освещение. Это крайне необходимо для ночной погрузки. Можно подобрать светодиодные фонари или лампы накаливания.

Розетки для подключения осветительных приборов автофургонов

На новых полуприцепах зачастую устанавливают 2 разъема под осветительные приборы – N или S типа.

● Типа N используется для проводки габаритов, индикаторов тормозной системы от авто до прицепа.

● Типа S предназначен для передачи питания на фонари заднего хода, противотуманки.

Внешне они не имеют существенных отличий, единственное, что в редких случаях крышка S – белого цвета, а N – черного.

Для подключения розетки используется один из способов – универсальный или штатный.

● Штатный тип подключения розетки

Практичный способ, который подходит в случаях, когда грузовое авто еще при производстве оснастили разъемом для установки полуприцепа MAN. Не требует вмешательства в электрическую систему.

При отсутствии в авто штатной розетки можно устанавливать ее самостоятельно. Для этого требуется бортовой компьютер на транспортном средстве.

Системы ABS и EBS

Антиблокировочная система (АБС) используется для исключения блокировки колес во время торможения авто. Благодаря этому достигается уменьшенная протяженность тормозного пути, повышается стабильность транспортного средства.

Электронная система EBS – это отдельная система для управления тормозом, сочетающая в себе преимущества ABS и ASR.

Антиблокировочная система полуприцепа имеет пневматический привод: когда водитель нажимает на тормозную педаль, воздух проходит через все магистрали и подается в тормозные цилиндры. Это занимает время. EBS, в свою очередь, обеспечивает ускоренную передачу электрического сигнала на блок в прицепе и оптимизирует процесс передачи воздуха из ресиверов в тормозные камеры.

Электрооборудование, как и другие узлы полуприцепа могут оказаться поломанными и неисправными. Водителю стоит внимательно следить за исправностью электрики и своевременно устранять поломки, чтобы избежать аварийно-опасных ситуаций на дорогах.
