Разъем 2рм14кпн4г1в1 розетка кабельная

Соединитель 2РМ14КПН4Г1В1

2РМ14КПН4Г1В1

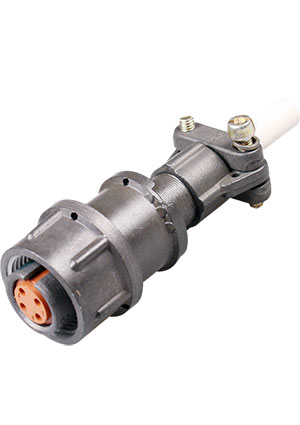

2РМ14КПН4Г1В1 розетка кабельная с прямым патрубком, гайкой для неэкранированного кабеля и контактами покрытыми серебром
Соединитель 2РМ14КПН4Г1В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМ изготавливаются восьми конструктивных исполнений по 15 типономиналов каждого исполнения, 830 типоконструкций.
Используются для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов — золото или серебро.
Метод монтажа — пайка.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
— приёмка «1» АШДК.434410.062ТУ;
— приёмка «5» ГЕ0.364.126ТУ;
— приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.

Гарантийный срок хранения 15 лет со дня изготовления.
Гарантийная наработка:
— 1000 часов во всех режимах и условиях, допускаемых ТУ;
— 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
2РМ14КПН4Г1В1
2РМ — тип соединителя;
14 — условный размер корпуса;
К — вид корпуса: К — кабельный, Б — блочный (приборный);
П — вид патрубка: П — прямой, У — угловой;
Н — вид гайки патрубка: Э — для экранированного кабеля, Н — для неэкранированного кабеля;
4 — количество контактов;
Г — часть соединителя: Ш — вилка; Г — розетка;
1 — обозначение сочетания контактов;
В — покрытие контактов: А — золото, В — серебро;
1 — теплостойкость 1 — 100°С; 2 — 200°С;
Л — левая розетка (только для проходных вилок).

Источник

2РМТ14КПН4Г1В1В, розетка (19-21г.)(приемка ОТК)

Информация для заказа
Номенклатурный номер 981933042

Серия	2РМТ
Производитель	Элекон
Функциональное назначение	розетка
Способ монтажа	пайка на кабель
Форма контактов	прямые
Материал корпуса	металл
Материал изолятора	карболит
Сопротивление изолятора не менее,МОм	1000
Покрытие контактов	серебро
Сопротивление контактов не более,Ом	0.005
Рабочее напряжение ,В	560
Максимальное напряжение не более,В	700
Рабочая температура,оС	-60. 100.82

Показать весь текст

96 шт.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
2РМТ14КПН4Г1В1В, розетка (19-21г.)(приемка ОТК) Элекон 981933042	от 20 — 1130.00 от 14 — 1173.33 от 8 — 1216.67 от 2 — 1260.00 от 1 — 1350.00	со склада

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

150 шт.

5 шт.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
2РМТ14КПН4Г1В1В, Разъёмы с выводами на плату или провод ИСЕТЬ 2015549905	от 4 — 851.80 от 3 — 869.20 от 2 — 886.60 от 1 — 904.00 от 1 — 1040.00 Потребуется 100% предоплата	5 дней
2РМТ14КПН4Г1В1В, «1» Элекон 2011372614	от 18 — 727.83 от 9 — 732.23 от 5 — 773.53 от 3 — 844.13 от 1 — 914.73 Потребуется 100% предоплата	1 неделя
2РМТ14КПН4Г1В1В, Соединитель цилиндрический низкочастотный негерметичный Исеть 2012118844	от 20 — 478.07 от 14 — 491.05 от 8 — 504.02 от 2 — 517.00 от 1 — 640.00	под заказ цена ориентировочная	нет

Цены указаны с НДС, наличие указано на 17.02.2022 01:08

Документация на 2РМТ14КПН4Г1В1В (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Интернет-магазин Платан предлагает розетку 2РМТ14КПН4Г1В1В на кабель с прямым патрубком.
Разъем 2РМТ14КПН4Г1В1В – 4-х контактная негерметичная кабельная розетка серии 2РМТ, теплостойкостью 100 °С, с прямым патрубком, предназначена для применения в электрических цепях с напряжением до 560-700 В пост./перем. тока.
Розетка имеет посадочный диаметр 14 мм, обеспечивает соединение четырех извлекаемых контактов диаметром 1,0 мм с максимальной токовой нагрузкой до 8 А на каждый и до 27 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.
Разъём 2РМТ14КПН4Г1В1В относится к группе цилиндрических малогабаритных низкочастотных тропикоустойчивых низковольтных разъёмов. Корпусные детали изготовлены из алюминиевого сплава АЛ-22. Материалом изоляторов служит прессматериал АГ-4. Гнезда контактов розетки 2РМТ – трубчатые типа «манжета». Вид покрытия контактов — серебро. Метод монтажа навесной (объемный). Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная. Сочленение приборных и кабельных частей производится резьбовой гайкой на кабельной части соединителя. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Хвостовик контакта розетки должен допускать присоединение проводников сечением не более 0,5 мм 2 .

Близкие по параметрам к 2РМТ14КПН4Г1В1В

1100.00 руб./шт.
100 шт

Источник

2РМ14КПН4Г1В1 Розетка кабельная

Минимальная сумма заказа на сайте — 1000 руб.

День	Время работы	Перерыв
Понедельник	09:00 — 17:30
Вторник	09:00 — 17:30
Среда	09:00 — 17:30
Четверг	09:00 — 17:30
Пятница	09:00 — 17:30
Суббота	Выходной
Воскресенье	Выходной

* Время указано для региона: Россия, Санкт-Петербург

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

• товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
• товар полностью укомплектован и сохранена фабричная упаковка;
• сохранены все ярлыки и заводская маркировка;
• товар сохраняет товарный вид и свои потребительские свойства.

Розетка 2РМ14КПН4Г1В1

Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС — 20%.

Назначение и описание.
Соединители 2РМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов.
Разъемы типа 2РМ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается без патрубков или с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная.
Покрытие контактов – золото,серебро или палладий.
2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.\соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с тех. условиями ГЕ0.364.126 ТУ (АШДК.434410.062ТУ).
Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Расшифровка условного обозначения.
2РМ14КПН4Г1В1

2РМ (2РМТ, 2РМД, 2РМДТ) — Тип соединителя
14 — Условный размер корпуса
К(П) — Вид корпуса: Б-приборный, К-кабельный
П (У) — Вид патрубка: У-угловой, П-прямой . Отсутствие буквы — отсутствие патрубка
Н (Э) — Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля . Отсутствие буквы — отсутствие патрубка
4 — Количество контактов
Г(Ш) — Часть соединителя: Г-розетка, Ш-вилка
1 — обозначение сочетания контактов:
1 — все контакты Ø 1,0мм
2 — контакты Ø 1,0мм и 1,5мм
3 — контакты Ø 2,0мм и 3,0мм
4 — контакты Ø 1,0мм и 3,0мм
5 — все контакты Ø 1,5мм
6 — контакты Ø 1,5мм и 3,0мм
7 — контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 — контакты Ø 1,5мм и 2,0мм
9 — все контакты Ø 3,0мм
В(А, П) — Покрытие контактов: В-серебро, А-золото, П-палладий
1 (2) — Теплостойкость: 1 — 100°С ; 2 — 200°С
Л — Левая розетка (только для проходных вилок)
Б — Корпус блочный (приборный) без левой резьбы.
В — Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМ14

Тип соединителя	негерметичный, климатика УХЛ
Количество контактов	4
Рабочее напряжение, не более	560 В
Максимальная токовая нагрузка на одиночный контакт, не более	8 А
Максимальная токовая нагрузка общая, не более	27 А
Сопротивление контактов, не более	0,005 Ом
Материал контактов	золото / серебро / палладий
Емкость между контактами, не более	6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Синусоидальная вибрация, диапазон частот	1. 5000 Гц
Синусоидальная вибрация, ускорение	490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением	5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением	1000 (100) м/с2 (g)
Атмосферное пониженное давление	133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C	98 %
Рабочая температура окружающей среды	-60. +100 *C
Минимальная наработка, не менее	1000 часов
Максимальное количество сочленений-расчленений	500 раз
Гарантийный срок хранения	15 лет

Ответной частью для розетки 2РМ14КПН4Г1В1 являются:

Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток, Майкоп, Улан-Удэ, Горно-Алтайск, Назрань, Нальчик, Элиста, Черкесск, Петрозаводск, Сыктывкар, Йошкар-Ола, Саранск, Якутск, Казань, Кызыл, Ижевск, Чебоксары, Благовещенск, Архангельск, Астрахань, Белгород, Владимир, Воронеж, Иваново, Калининград, Калуга, Петропавловск-Камчатский, Кемерово, Киров, Кострома, Курган, Курск, Магадан, Великий Новгород, Новосибирск, Орел, Пермь, Псков, Рязань, Южно-Сахалинск, Екатеринбург, Тамбов, Томск, Анадырь и т.д.

Источник

Разъем 2РМ14КПН4Г1В1 розетка кабельная

Количество контактов		4
2РМ14КПН4Г1В1		338,40 руб.

Рабочее напряжение, не более 560 В Максимальная токовая нагрузка на одиночный контакт, не более 8 А Масса разъема, не более 12,5 г

Разъем 2РМ14КПН4Г1В1 – 4-х контактная негерметичная кабельная розетка серии 2РМ, теплостойкостью 100°С, с прямым патрубком. Розетка имеет посадочный диаметр 14 мм, обеспечивает соединение четырех извлекаемых контактов диаметром 1,0 мм с максимальной токовой нагрузкой до 8 А на каждый и до 27 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Разъём 2РМ14КПН4Г1В1 относится к группе цилиндрических малогабаритных низкочастотных низковольтных разъёмов.

Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Материалом изоляторов служит прессматериал АГ-4. Гнезда контактов розетки 2РМ – трубчатые типа «манжета». Вид покрытия контактов — серебро. Метод монтажа навесной (объемный). Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная. Сочленение приборных и кабельных частей производится резьбовой гайкой на кабельной части соединителя. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Хвостовик контакта розетки должен допускать присоединение проводников сечением не более 0,5 мм 2 . Максимальное допускаемое количество перепаек — не больше 3.

Возможны небольшие несовпадения букв в конце маркировки, нанесенной на соединители. Это связано с унификацией производства разъёмов: некоторые детали корпусов разъёмов могут переставляться с одной части на другую.

При применении, монтаже и эксплуатации соединителей следует опираться на нормы и требования, указанные в следующих технических стандартах: ОСТ В 11 0121-91 или ГЕ0.364.126ТУ.

Возможна поставка полного аналога разъема 2РМ14КПН4Г1В1 розетка кабельная.

Подробные характеристики, расшифровка обозначений маркировки, габаритные размеры и контактная схема розетки кабельной 2РМ14КПН4Г1В1 смотрите ниже. Гарантия безотказной работы поставляемых нашей компанией соединителей составляет 2 года с момента их покупки. Предоставляем паспорта качества, этикетки (оговаривается при заказе).

Конечная цена на соединитель 2РМ14КПН4Г1В1 зависит от количества приобретаемых изделий, сроков закрытия заказа, производителя, страны происхождения и формы оплаты.

Характеристики разъема 2РМ14КПН4Г1В1:

Тип соединителя		2РМ
Количество контактов		4
Рабочее напряжение, не более		560 В
Максимальная токовая нагрузка на одиночный контакт, не более		8 А
Диаметр контакта		1,0 мм
Сечение подсоединяемого провода, не более		0,5 мм 2
Сопротивление контакта, не более		0,005 Ом
Сопротивление изоляции в нормальных климатических условиях, не менее		5000 МОм
Синусоидальная вибрация	диапазон частот	1. 5000 Гц
	ускорение	490 м/с 2
Ускорение механического удара	одиночного действия	5000 м/с 2
	многократного действия	1000 м/с 2
Линейное ускорение		2000 м/с 2
Минимальная наработка		1000 ч
Количество сочленений-расчленений		500
Минимальный срок сохраняемости		15 лет
Температура окружающей среды		от -60°С до +100°С
Смена температур с учетом температуры перегрева контактов		от -60°С до +180°С
Атмосферное пониженное давление рабочее		133,32·10 -12 Па (10 -12 мм рт. ст.)

Расшифровка обозначений маркировки 2РМ14КПН4Г1В1:

2РМ

14

К

П

Н

4

Г

1

В

1

2РМ	–	Тип разъема: 2РМ — соединитель электрический низкочастотный цилиндрический негерметичный.
14	–	Посадочный диаметр корпуса розетки: 14.
К	–	Тип корпуса: К — кабельный.
П	–	Вид патрубка: П — прямой.
Н	–	Вид гайки патрубка: Н — для неэкранированного кабеля.
4	–	Количество контактов: 4.
Г	–	Вид соединителя: Г — розетка (гнездо).
1	–	Сочетание контактов по их диаметрам: 1 — 1 мм.
В	–	Вид покрытия контактов: В — серебро.
1	–	Максимально допустимая температура окружающей среды: 1 — 100°С.

Габаритные и установочные размеры 2РМ14КПН4Г1В1:

Условный размер соединителя	Размеры, мм
	Масса, г, не более	Dлев	D1	Lmax
14	12,5	М14×1	22	25,0

Габаритные и установочные размеры прямого патрубка 2РМ14КПН4Г1В1:

Условный размер соединителя	Размеры, мм
	lmax	Dлев	d	Lmax	Масса патрубка, г, не более
14	34	М14×1	6,5	53,5	12,5

Схема расположения контактов и параметры 2РМ14КПН4Г1В1:

Серия разъема	Схема расположения, нумерация и обозначение контактов		Диаметр контактов	Количество контактов		Номер сочетания контактов	Макс. токовая нагрузка
				всего	данного диаметра		на контакт	общая на соединитель
2РМ14			1,0	4	4	1	8 А	27 А

Особенности конструкции разъемов 2РМ:

Разъемы серии 2РМ (негерметичные) состоят из вилки 1 с контактными штырями и розетки 2 с контактными гнездами. Обе части разъема бывают кабельного и блочного (приборного) исполнения.

Кабельная вилка (розетка) конструктивно состоит из: 1 — корпуса, 2,3 — изоляторов, 4 — гнезд (штырей), 5 — пружинного кольца, 6 — накладной гайки, 7 — разъемного патрубка, 8 — винта, 9 — гайки для крепления кабеля.

Гнездо разъема 2РМ.

Инструмент для вставления и извлечения контактов.

Рекомендации по обеспечению надежности, сохранности и срока службы разъёмов

Для обеспечения надежности, сохранности и долговечности разъёмов, рекомендуется соблюдать режимы и условия эксплуатации (хранения), придерживаться культуры обслуживания изделий (правильности действия персонала, обслуживающего оборудование). Также важно недопущение влияния внешних факторов и любых отклонений от норм, не предусмотренных правилами эксплуатации соединителей.

Причины отказов и поломок разъемов:

• приложение чрезмерных усилий при расчленении и сочленении контактов, что может привести к механическим поломкам и преждевременному механическому износу;
• воздействие температуры, вибрационных и ударных нагрузок, рабочих токов и напряжений;
• физико-химические свойства материалов, примененных в конструкции разъемов;
• наличие скрытых дефектов.

Факторы, увеличивающие срок службы:

• оптимальное распределение силовых цепей в разъёме (сильноточные цепи целесообразно распределять по периферии разъёма);
• применение теплоотводов;
• облегчение режимов и условий эксплуатации по отношению к максимально допустимым режимам и условиям, оговоренным в ТУ;
• заливка монтажного пространства разъёма компаундами;
• точное соблюдение инструкций по монтажу и эксплуатации.
