Разделка кабеля под разъемы

Монтаж F разъема на кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

Источник

Техподдержка

Присоединение соединителя N-112/5D (male) к кабелю.
Кабели 5D-FB; РК-50-4,8-35

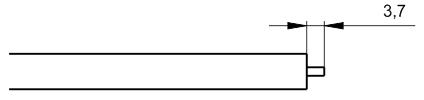

Надрезать внешнюю оболочку, оплетку, меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника.

Накинуть фиксирующую гайку, шайбу и прокладку на кабель и удалить внешнюю оболочку кабеля.

Надеть переднюю шайбу на оплетку. Оплетку отогнуть назад.

Надеть втулку на меднолавсановую ленту и протолкнуть под переднюю шайбу, так, чтобы оплетка оказалась между втулкой и шайбой

.

Продвинуть переднюю шайбу по оплетке к втулке так, чтобы оплетка оказалась зажатой между втулкой и шайбой.

Надеть задний изолятор и нанести беcкислотный флюс на центральный проводник.

Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61.

Надеть передний изолятор, придвинуть прокладку и шайбу к передней шайбе и вставить в корпус соединителя.

Затянуть фиксирующую гайку в корпусе соединителя.

Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя SA-111/5D (female) к кабелю.
Кабели 5D-FB; РК-50-4,8-35.

1. Надрезать внешнюю оболочку, оплетку, меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на рисунке.

2. Накинуть втулку на кабель и удалить внешнюю оболочку кабеля, как показано на рисунке и нанести бескислотный флюс на центральный проводник.


Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61
.

Отогнуть оплетку назад.

Надеть корпус на меднолавсановую ленту до упора.

Продвинуть втулку по оплетке до упора к корпусу, удерживая корпус, так, чтобы оплетка оказалась зажатой между втулкой и корпусом, и затем обжать втулку специнструментом.

Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя N-112/5D (male, тип конструкциисоединителя 2) к кабелю.
Кабели 5D-FB; РК-50-4,8-35.

Накинуть фиксирующую гайку, шайбу, прокладку и втулку на кабель и удалить внешнюю оболочку кабеля, как показано на рисунке.

Оплетку расплести, отогнуть на 90° и распределить по окружности. Оплетку укоротить по окружности на 1,5мм. Меднолавсановую ленту удалить

.

Удалить часть диэлектрика, выдерживая размер, указанный на рисунке. Нанести бескислотный флюс на центральный проводник.

Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61. Контакт при пайке должен плотно прилегать к диэлектрику (при необходимости доработать центральный проводник). Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61. Контакт при пайке должен плотно прилегать к диэлектрику (при необходимости доработать центральный проводник).

Продвинуть втулку к оплетке. Оплетку распределить по поверхности втулки. Выступание оплетки за внешний диаметр втулки не допускается.

Придвинуть прокладку, шайбу к втулке и вставить в корпус соединителя.

Затянуть фиксирующую гайку в корпусе соединителя.

Проверить на отсутствие замыкания между центральным контактом и корпусом.

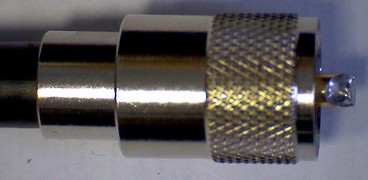

Присоединение соединителя PL 259/4 (U-113G) (male) к кабелю.
Кабели RG58; РК-50-3-13.

Надрезать внешнюю оболочку и удалить ее, предварительно надев на кабель накидную гайку, выкрученную из корпуса соединителя . Выдержать размер, как показано на рисунке.

Расплести оплетку и разделить на две противоположные равные части. Каждую из частей оплетки по отдельности скрутить и подогнуть к внешней оболочке. Надрезать меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на чертеже.

Надеть корпус на кабель до упора в отогнутые части оплеток. Прикладывая осевое усилие и вращательное движение по часовой стрелке, накрутить корпус на оболочку и отогнутые части оплеток до совпадения торца А центрального вывода кабеля с торцем Б вывода корпуса. Центральный вывод припаять к выводу корпуса припоем ПОС-61, используя бескислотный флюс. Выступающие части оплеток отрезать заподлицо с корпусом.

Накрутить накидную гайку на корпус. Проверить на отсутствие замыкания между центральным контактом и корпусом.

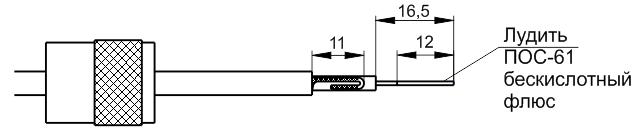

Надрезать внешнюю оболочку и удалить ее, предварительно надев на кабель накидную гайку, выкрученную из корпуса соединителя . Выдержать размер, как показано на рисунке.

Расплести оплетку и скрутить в жгутик. Длину жгутика сделать 18мм. Надрезать меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на чертеже. Жгутик уложить вдоль меднолавсановой ленты, как показано на чертеже.

Надеть корпус на кабель до упора в внешнюю оболочку. Прикладывая осевое усилие и вращательное движение по часовой стрелке, накрутить корпус на оболочку до совпадения торца А центрального вывода кабеля с торцем Б вывода корпуса. С помощью пинцета вытянуть жгутик через паз корпуса наружу. Центральный вывод припаять к выводу корпуса, жгутик к корпусу, предварительно залудив место припайки корпуса. Паять припоем ПОС-61, используя бескислотный флюс.

Накрутить накидную гайку на корпус. Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя PL 259/6 (U-113F) (male) к кабелю.
Кабель RG8/X.

Надрезать внешнюю оболочку и удалить ее, предварительно надев на кабель накидную гайку, выкрученную из корпуса соединителя . Выдержать размер, как показано на рисунке.

Расплести оплетку и разделить на две противоположные равные части. Каждую из частей оплетки по отдельности скрутить и подогнуть к внешней оболочке. Надрезать меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на чертеже.

Надеть корпус на кабель до упора в отогнутые части оплеток. Прикладывая осевое усилие и вращательное движение по часовой стрелке, накрутить корпус на оболочку и отогнутые части оплеток до совпадения торца А центрального вывода кабеля с торцем Б вывода корпуса. Центральный вывод припаять к выводу корпуса припоем ПОС-61, используя бескислотный флюс. Выступающие части оплеток отрезать заподлицо с корпусом.

Накрутить накидную гайку на корпус. Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя PL 259/9 (U-113B) (male) к кабелю.
Кабели RG213/U; РК-50-7-11.

1. Надрезать внешнюю оболочку, оплетку, диэлектрик до центрального проводника и удалить надрезанные части, предварительно надев на кабель накидную гайку, выкрученную из корпуса соединителя . Выдержать размер, как показано на рисунке.
2. Удалить внешнюю оболочку кабеля, как показано на рисунке.
3. Надеть корпус на кабель до упора в оболочку кабеля. Прикладывая осевое усилие и вращательное движение по часовой стрелке, накрутить корпус на оболочку до совпадения торца А центрального вывода кабеля с торцем Б вывода корпуса. Центральный вывод припаять к выводу корпуса, а оплетку к корпусу через два отверстия припоем ПОС-61, используя бескислотный флюс.
4. Накрутить накидную гайку на корпус.
   Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя UHF S8P (male) к кабелю.
Кабели RG213/U; РК-50-7-11.

1. Накинуть фиксирующую гайку, шайбу, прокладку на кабель. Надрезать внешнюю оболочку, оплетку, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на рисунке.
2. Надрезать внешнюю оболочку и удалить ее, как показано на чертеже. Оплетку расплести и распределить по поверхности диэлектрика. Надеть втулку на внешнюю оболочку и оплетку до упора в торец внешней оболочки.
3. Оплетку распределить по поверхности втулки. Выступание оплетки за внешний диаметр втулки не допускается.Удалить часть диэлектрика, выдерживая размер, указанный на рисунке.
4. Придвинуть прокладку, шайбу к втулке и вставить в корпус соединителя.
5. Затянуть фиксирующую гайку в корпусе соединителя. Припаять центральный вывод кабеля к выводу корпуса припоем ПОС-61 с бескислотным флюсом.
6. Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя N типа TL 4452 (CH 7304) (male) к кабелю.
Кабели RG213/U; РК-50-7-11.

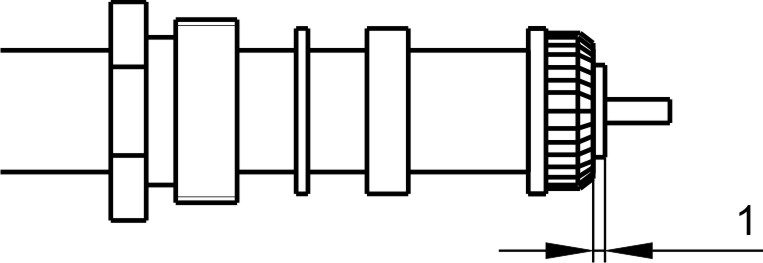

1. Накинуть фиксирующую гайку, шайбу, прокладку на кабель. Надрезать внешнюю оболочку, оплетку, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на рисунке.
2. Надрезать внешнюю оболочку и удалить ее, как показано на чертеже. Оплетку расплести и распределить по поверхности диэлектрика. Надеть втулку на внешнюю оболочку и оплетку до упора в торец внешней оболочки.
3. Оплетку распределить по поверхности втулки. Выступание оплетки за внешний диаметр втулки не допускается.Удалить часть диэлектрика, выдерживая размер, указанный на рисунке. Нанести на центральный проводник бескислотный флюс.

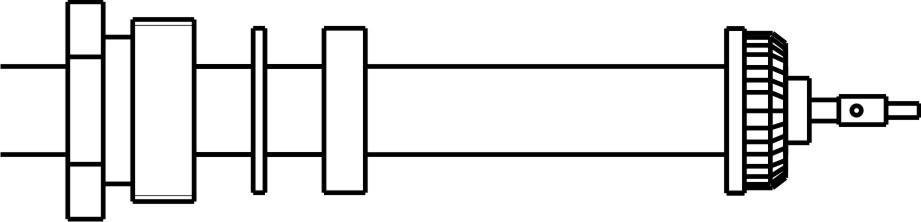

4. Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61. Контакт при пайке должен плотно прилегать к диэлектрику (при неоходимости доработать центральный проводник).
5. Придвинуть прокладку, шайбу к втулке и вставить в корпус соединителя.
6. Затянуть фиксирующую гайку в корпусе соединителя.
7. Проверить на отсутствие замыкания между центральным контактом и корпусом.

Присоединение соединителя SA-112/5D (female) к кабелю.
Кабели 5D-FB; РК-50-4,8-35.

1. Накинуть фиксирующую гайку, шайбу, прокладку, и втулку на кабель. Надрезать внешнюю оболочку, оплетку, меднолавсановую ленту, диэлектрик до центрального проводника и удалить надрезанные части. Выдержать размер центрального проводника, как показано на рисунке.
2. Удалить внешнюю оболочку кабеля, как показано на рисунке.
3. Оплетку расплести, отогнуть на 90° и распределить по окружности.
4. Удалить часть диэлектрика, выдерживая размер, указанный на рисунке . Нанести бескислотный флюс на центральный проводник.
5. Надеть контакт на центральный проводник, удерживая плотно кабель и контакт, и затем припаять контакт припоем ПОС-61.
6. Продвинуть втулку к оплетке. Оплетку распределить по поверхности втулки. Выступание оплетки за внешний диаметр втулки не допускается.
7. Придвинуть прокладку, шайбу к втулке и вставить в корпус соединителя.
8. Затянуть фиксирующую гайку в корпусе соединителя.
