Распаячная коробка для оптического кабеля
Архитектура FTTx (волокно в дом FTTH, волокно в здание FTTB, волокно к сетевому узлу FTTC) — предлагает решения для построения современных широкополосных сетей.
FTTH (fiber to the home) — оптическое волокно до квартиры.
Технология FTTH является экономичным решением из-за применения пассивных оптических сетей, что делает ее более интересным — легкое тестирование, измерение и мониторинг. Эти системы подчиняются тем же базовым принципам, что и обычные волоконно-оптические сети, позволяющее использовать для строительства и обслуживания то же самое оборудование.
В квартире устанавливается терминал, а от терминала кабель до ПК. FTTH чаще всего организуется на базе технологии PON — технология пассивных оптических сетей.
Технология PON (Passive optical network) — технология пассивных оптических сетей, приставка «G» — гигабитные. Это надёжное и функциональное решение для построения сетей доступа в районах с небольшой плотностью абонентов (частный сектор, коттеджные поселки и др).
Пассивные они потому, что между приемопередающим модулем центрального узла OLT (Optical line terminal) и удаленными абонентскими узлами ONT (Optical network terminal) создается полностью пассивная оптическая сеть. В промежуточных узлах дерева размещаются пассивные оптические разветвители (сплиттеры) – компактные устройства, не требующие питания и обслуживания. За счет этого достигается высокая пропускная способность канала и, как следствие, возможность подключить несколько услуг по одной линии.
FTTH — технология построения оптических сетей в последнее время набирает все большую популярность у операторов связи, т.к. позволяет:
- из всех вариантов FTTx, обеспечивает наибольшую полосу пропускания;
- решение FTTH обеспечивают массовое обслуживание абонентов на расстоянии до 20 км от узла связи;
- полностью пассивная оптическая сеть;
- уменьшить затраты на прокладку ВОЛС;
- позволяет сократить эксплуатационные расходы — за счет уменьшения площади технических помещений (необходимых для размещения оборудования), снижения энергопотребления и собственно затрат на техническую поддержку;
- возможность организовать сеть КТВ на той же ВОЛС.
Источник
Результаты поиска: оптический бокс
Наличие в магазине:
Бокс оптический универсальный 19 от 8 до 24 портов (SC/ duplex LC/ ST/ FC) со сплайс пластиной без пигтейлов и проходных адаптеров 1U серый
Сделано в России

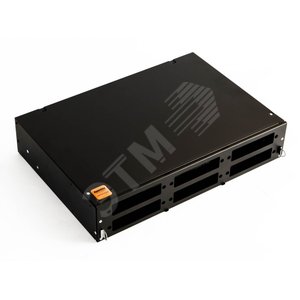

Бокс оптический (кросс) 19′ выдвижной 2U до 48 портов черный
Бокс оптический (кросс) 19′ выдвижной 2U до 48 портов черный
Бокс оптический универсальный настенный от 8 до 96 портов (SC/duplex LC/ST/FC) со сплайс пластиной без пигтейлов и проходных адаптеров серый

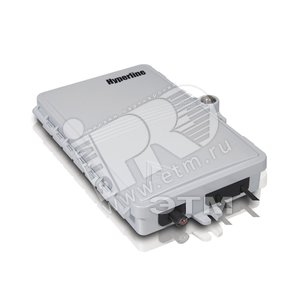

Бокс оптический настенный 2 порта (SC duplex LC) без пигтейлов и проходных адаптеров IP65 102х167х31 мм серый
Бокс оптический универсальный 19 выдвижной с полкой от 8 до 48 портов (SC duplex LC ST FC) со сплайс пластиной без пигтейлов и проходных адаптеров 2U черный
Бокс оптический универсальный 19, от 8 до 24 портов (SC, duplex LC, ST, FC), со сплайс пластиной, без пигтейлов и проходных адаптеров, 1U, черный
Сделано в России
Бокс оптический универсальный 19′ от 8 до 96 портов (SC/duplex LC/ST/FC) сплайс пластина без пигтейлов и проходных адаптеров 3U серый
Сделано в России
Бокс оптический универсальный настенный, от 8 до 32 портов (SC, duplex LC, ST, FC), со сплайс пластиной, без пигтейлов и проходных адаптеров, серый
Бокс оптический универсальный 19 выдвижной с полкой от 8 до 24 портов (SC duplex LC ST FC) со сплайс пластиной без пигтейлов и проходных адаптеров 1U черный
Бокс оптический универсальный 19′ от 8 до 48 портов (SC/duplex LC/ST/FC) сплайс пластина без пигтейлов и проходных адаптеров 2U черный
Сделано в России
Бокс оптический универсальный 19 дюймов от 8 до 48портов (SC duplex LC ST FC) со сплайс пластиной без пигтейлов серый FO-19R-2U-6xSLT-W140H42-48UN-GY
Сделано в России
Бокс оптический универсальный настенный от 8 до 48 портов (SC/duplex LC/ST/FC) со сплайс пластиной без пигтейлов и проходных адаптеров серый
Бокс оптический настенный 16 портов (SC duplex LC) без пигтейлов и проходных адаптеров IP65 295х240х85 мм серый
Бокс оптический универсальный 19 выдвижной с полкой от 8 до 96 портов (SC duplex LC ST FC) со сплайс пластиной без пигтейлов и проходных адаптеров 3U черный
Бокс оптический FO-WBY-8UN-MI
Сделано в России
Бокс оптический FO-WBY-4UN-MK
Сделано в России
Бокс оптический настенный 12 портов (SC duplex LC) без пигтейлов и проходных адаптеров IP65 250х190х39 мм серый
Бокс оптический настенный, 24 порта (SC, duplex LC) (FO-WBI-24A-GY)
Бокс оптический настенный, 8 портов (SC duplex LC),без пигтейлов и проходных адаптеров, IP65, 213х 163 х 47 мм, серый
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
Коробки распределительные
Оптические распределительные коробки, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.
Статус: В наличии
Оптические распределительные коробки, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.
Статус: В наличии
Оптические распределительные коробки, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.
Статус: В наличии
Оптические распределительные коробки, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.
Статус: В наличии
Оптические распределительные коробки, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.
Статус: Под заказ
Компактная настенная оптическая розетка для оптического разъёма SC simplex/LC duplex.
Статус: Под заказ
Компактная настенная оптическая розетка для оптического разъёма SC simplex/LC duplex. Цвет белый.
Статус: В наличии
Использование материалов сайта без согласия правообладателя запрещено
Источник
Оптический бокс для работы в спартанских условиях
Мы постепенно начнем знакомить аудиторию Geektimes с продукцией нашего телеком супермаркета. Сегодня, речь пойдет о новинке, которая будет интересна прежде всего тем кто трудится “в поле”, обеспечивая доступом к сети конечного потребителя.
Распределительная коробка SNR-FTTH-FDB-24A на 24 абонентских порта предназначена для размещения оптических коннекторов и оконечивания линейного кабеля патчкордами (пигтейлами). Конструкция бокса предусматривает выведение абонентского кабеля. Коробка может применяться в волоконно-оптических сетях с глубоким проникновением оптики (FTTH, PON и т.п.).
Область применения:
- FTTH
- PON
- GPON
- Телекоммуникационные сети
- Локальные сети
Конструкция коробки позволяет ввести два линейных кабеля для крепления которых используются специальные прижимы. Силовые элементы кабеля крепятся специальными фиксаторами.
Корпус коробки изготовлен из специального пластика, устойчивого к воздействию ультрафиолета и позволяющего эксплуатировать бокс в широком диапазоне температур (от -40 °C до +85 °C).
Для защиты от вандалов крышка бокса оборудована замком. Уплотнительная прокладка из резины, расположенная по всему периметру оптического кросса между корпусом и крышкой, обеспечивает полную герметичность и защищает кабель от воздействия пыли и влаги. Поэтому SNR-FTTH-FDB-24A — идеальное решение для реализации вводно-распределительных устройств в местах с неблагоприятным воздействием внешней среды, будь то улица или пыльные помещения.
Внутри коробки находится откидная панель, которая с одной стороны имеет панель для установки 24-х оптических адаптеров типа SC, а с другой стороны представляет собой большую сплайс-кассету, в которой предусмотрено место для размещения 24 сварных соединений волокон. Таким образом, помимо 24-х соединений для отводов можно размещать еще соединения транзитных волокон. Внутри бокса имеется место для размещения оптических делителей PLC.
Бокс крепится на столбы, стены и другую поверхность. Для крепления коробки на столбы можно использовать монтажную ленту, скрепы, металлические пластины или натяжные клещи.
Чуть не забыл упомянуть об еще одной приятной «фиче». Коробку можно без проблем переделать на 16 портов если сменить кассету и планку для ее крепления.
Источник
ОРК коробки распределительные оптические
Оптические распределительные коробки ОРК 8С производства КСС-КОНТАКТ (торговая марка LIGHT PON™):
- ОРК-8С тип 1.1, оптическая распределительная коробка LIGHT PON™, шт. ;
- ОРК-8С тип 1.2, оптическая распределительная коробка LIGHT PON™, шт. ;
- ОРК-8С тип 1.4, 1УСМ4, оптическая распределительная коробка LIGHT PON™ в компл. 1 шт. УСМ 1х4, укомпл., шт. ;
- ОРК-8С тип 1.5, 2УСМ4,оптическая распределительная коробка LIGHT PON™ в компл. 2 шт. УСМ 1х4, укомпл., шт. ;
- ОРК-8С тип 1.6, 1УСМ8,оптическая распределительная коробка LIGHT PON™ в компл. 1 шт. УСМ 1х8, укомпл., шт.
Оптические распределительные коробки ОРК 16С производства КСС-КОНТАКТ (торговая марка LIGHT PON™):
- ОРК-16С тип 1.3, оптическая распределительная коробка LIGHT PON™, шт. ;
- ОРК-16С тип 1.7, 1УСМ8, оптическая распределительная коробка LIGHT PON™ в компл. 2 шт. УСМ 1х8, укомпл., шт. , ;
- ОРК-16С тип 1.8, 2УСМ8, оптическая распределительная коробка LIGHT PON™ в компл. 2 шт. УСМ 1х8, укомпл., шт.
ОРК-8С и ОРК 16С — распределительные оптические коробки (торговая марка LIGHT PON™) — устройство, которое размещают для распределения абонентских кабелей в частном секторе и здания (межэтажное распределение кабелей для подключения абонентов), предназначенное для:
- обеспечения безопасной и защищенной среды при осуществлении ответвления оптический волокон из тела кабеля при прокладке волоконно-оптических линий связи;
- фиксации межэтажного кабеля;
- сварки волокон межэтажного кабеля с пигтейлами с удобным размещение КДЗС;
- установки универсальных сплиттерных модулей для дальнейшего подключения абонентов.
- Изделие выполнено из негорючего АБС пластика;
- Крышка фиксируется двумя винтами;
- ОРК отличаются компактными размерами и может быть установлено в распределительных антивандальных шкафах, в этажных кабельных нишах.
ОРК производства КОМПАНИЯ КСС-КОНТАКТ выполнен таким образом, чтобы обеспечить транзит кабеля вдоль тела коробки. Для распределения абонентских патч-кордов или кабельных сборок предусмотрено:
- ОРК 8С — 8 шт. отверстий диаметром 3,2 мм.;
- ОРК 16С — 16 шт. отверстий диаметром 3,2 мм.
Защитные кожухи для ОРК 8С и ОРК-16С:
При установке на стенах рекомендуется использовать антивандальную защитную коробку, кожух. Кожухи разделяются на 2 размера, для ОРК 8С и для ОРК 16С соответственно:
- Кожух для ОРК-8С, LIGHT PON™, металл, шт.
- Кожух для ОРК-8С, LIGHT PON™, металл, шт.
Подключение ОРК-8С и ОРК-16С происходит следующим образом:
- При установке межэтажной распределительной коробки ОРК-8С (до 8-ми абонентов) ОРК 16С (до 16-ти абонентов) подключение первого абонента производится путём подключения оптического абонентского кабеля (ОАК) к питающему разъёму ОРК без установки сплиттера второго каскада.
- При подключении 2-го и последующих абонентов (до 8-ми и до 16-ти абонентов соответственно) устанавливается до 2-х шт. сплиттерных модулей:
- УСМ 1×4, универсальный сплиттерный модуль на 4 абонента, SC/APC, LIGHT PON™ ;
- УСМ 1х8, универсальный сплиттерный модуль на 8 абонентов, SC/APC, LIGHT PON™ .
