Проводка видеорегистратора поло седан

Как подключить видеорегистратор к блоку предохранителей

Volkswagen Polo Sedan Серебристый ComfortLine › Бортжурнал › Скрытое подключение видеорегистратора к блоку предохранителей

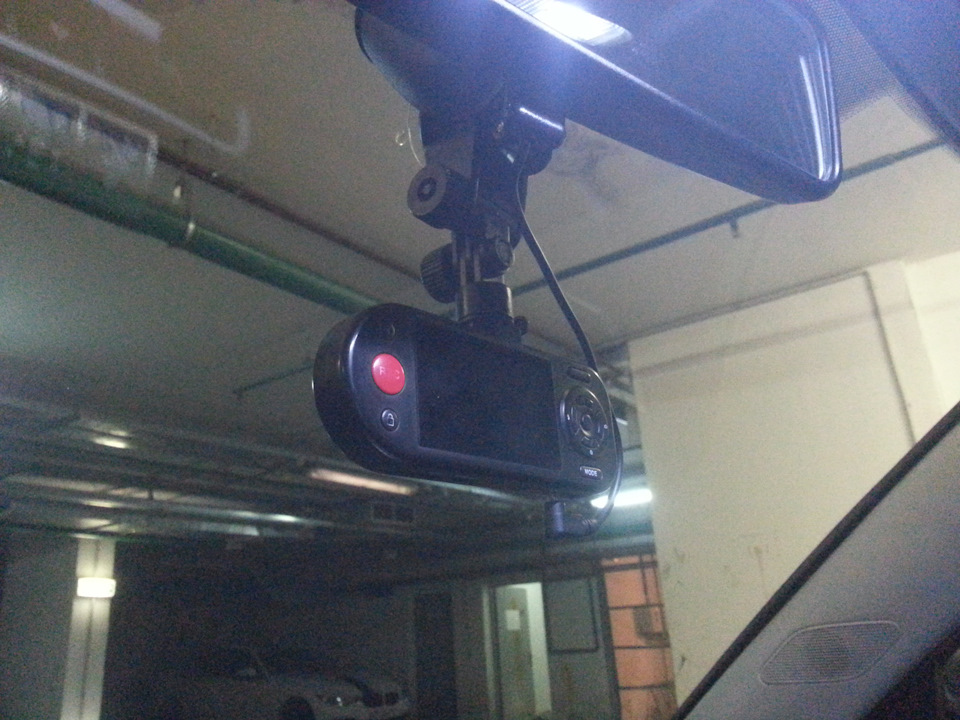

Не так давно мною был приобретен видеорегистратор TrendVision MR-700GP. Еще до его покупки мною рассматривался вопрос скрытого подключения питания видеорегистратора к блоку предохранителей. Стоит отметить, что кабель зарядного устройства моего регистратора имеет длину 3 метра, поэтому существует возможность скрытой проводки.
Видеорегистратор MR-700GP и блок GPS имеют питание 5В. Поэтому категорически запрещается подключать их на прямую к бортовой сети автомобиля 12В. Только через адаптер питания 12/5В силой тока не менее 2А, функцию которого и выполняет зарядное устройство видеорегистратора. Поразмыслив над вариантами подключения, определился с наиболее подходящим для себя вариантом.

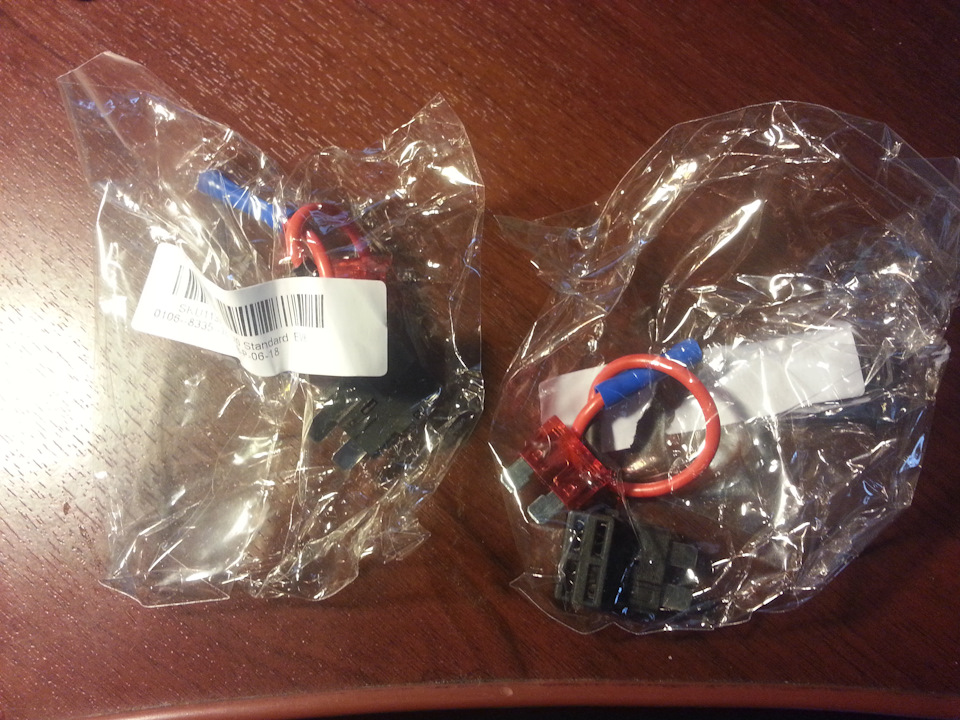

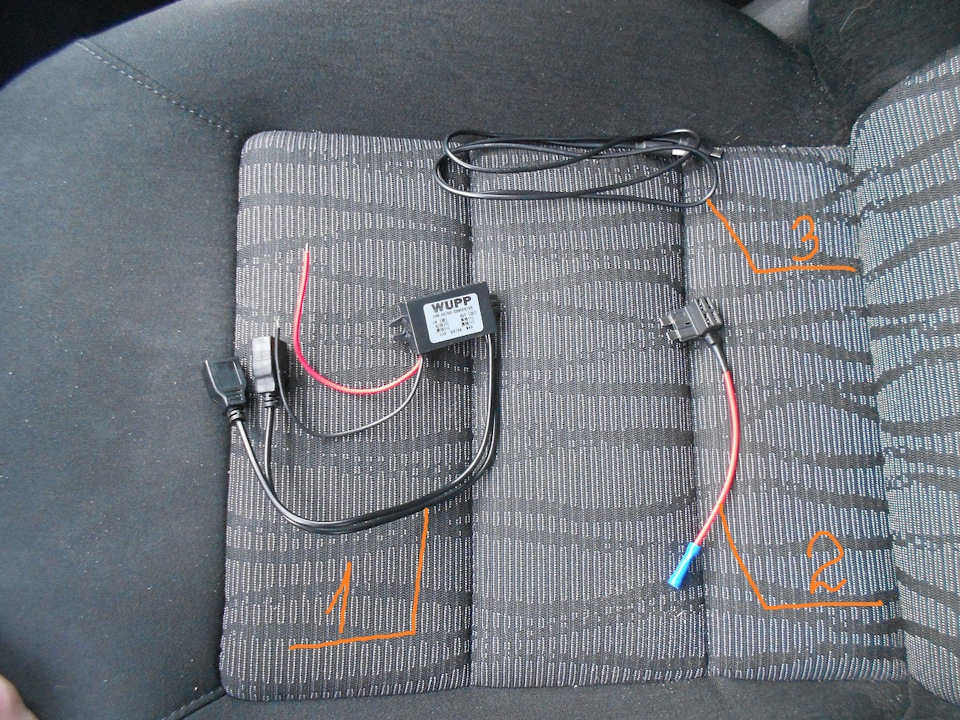

Суть процесса такова: подключить в блок предохранителей дополнительное гнездо прикуривателя и скрытно провести провод питания регистратора по левой стойке к потолку и до регистратора, избавившись тем самым от нависающих проводов в районе центральной консоли.

1. Подготовить гнездо прикуривателя для подключения

Первым делом необходимо подготовить гнездо прикуривателя для подключения. Для этого минусовой провод прикуривателя обжать кольцевым наконечником. Плюсовой провод питания прикуривателя обжать обжимным контактом пин N90732603.

2. Снятие облицовки салона для укладки провода питания видеорегистратора

Для начала мною была снята крышка системы контроля за салоном, расположенная рядом с потолочным плафоном.
Эту крышку можно не снимать. В моем случае, питание на видеорегистратор подается через GPS-приемник. GPS-приемник я расположил на лобовом стекле прямо за зеркалом заднего вида и достаточно длинный кабель GPS-модуля, который непосредственно подключается к самому видеорегистратору, через это образовавшееся «окошко» удалось довольно таки быстро и легко уложить между потолком и обивкой потолка. Для этого необходимо:
— поддеть сзади под крышку пластмассовую лопатку или заостренный инструмент и нажать ее вниз. Таким образом отжав от потолочной обивки крышку системы контроля за салоном, можно увидеть две задние стопорные пружины;
— потянув немного крышку назад, провести лопаткой сбоку вдоль крышки или воспользовавшись второй пластмассовой лопаткой — освободить левую заднюю стопорную пружину;
— нажать крышку вправо и освободить правую заднюю стопорную пружину;
— вынуть крышку из потолочной обивки и разъединить с задней ее стороны штекерный разъем.

Частичное снятие левого противосолнечного козырька. Также можно не снимать. В моем случае, так мне было удобнее скрывать провод имея хоть и незначительный образовавшейся зазор ближе к зеркалу заднего вида. Кроме того, там проложены провода к другому потребителю и возникла необходимость скрывать свой провод глубже от края обивки потолка не затронув имеющийся.
Для этого необходимо:
— снять козырек с правого держателя и повернуть козырек к двери;
— поддев пластмассовой лопаткой, снять фиксатор держателя козырька от обивки потолка;
— потянув вниз снять сам держатель козырька.
Этого вполне достаточно для того, чтобы скрыть провод между потолком и обивкой потолка.

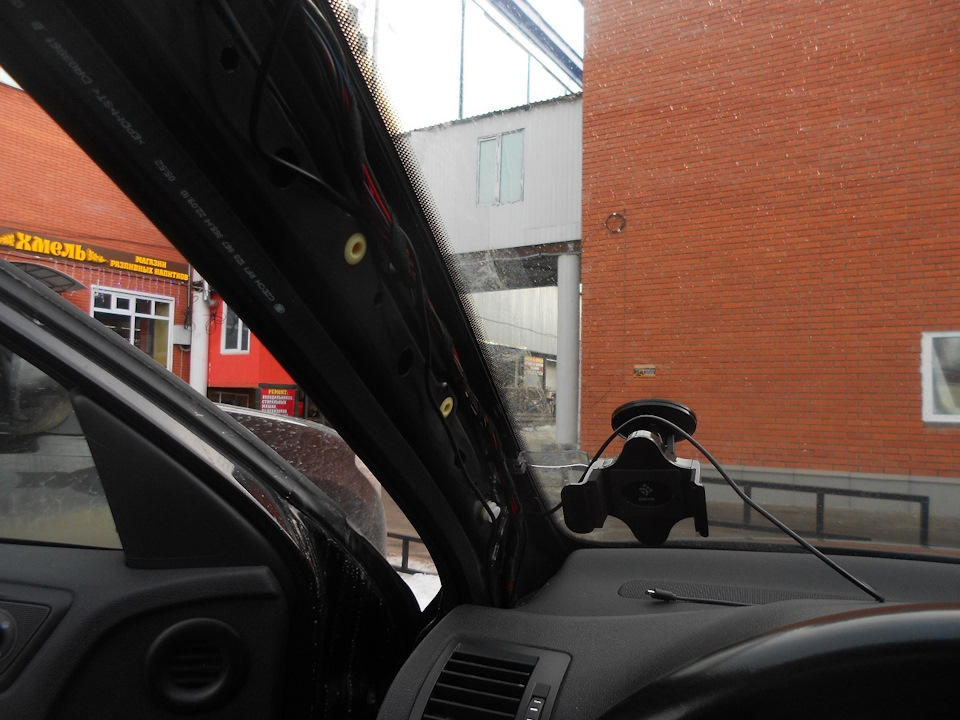

Снятие облицовки левой передней стойки кузова:
— отдернуть уплотнитель двери в сторону в районе верхнего края облицовки стойки;
— потянуть в бок (в сторону салона) за верхний край облицовки преодолевая сопротивление фиксаторов крепления, отщелкиваем три фиксатора;
— потянув за облицовку вверх освободить из-под панели приборов нижнюю часть облицовки левой стойки.

Снятие боковой накладки панели приборов:
— поддеть за край заостренным инструментом, а лучше всего пластиковой лопаткой боковую накладку панели приборов и преодолевая сопротивление фиксаторов, расположенных по контуру накладки, поочередно отщелкиваем фиксаторы;
— отвести накладку от панели;
— слегка потянув на себя снять боковую накладку панели приборов.

Снять крышку блока предохранителей потянув за нижний край крышки (там по нижней кромке с боков есть две выемки).

3. Подключение к блоку предохранителей

Чтобы добраться до тыльной стороны блока предохранителей необходимо:
— открутить один винт и снять дефлектор подачи воздуха в зону ног водителя;

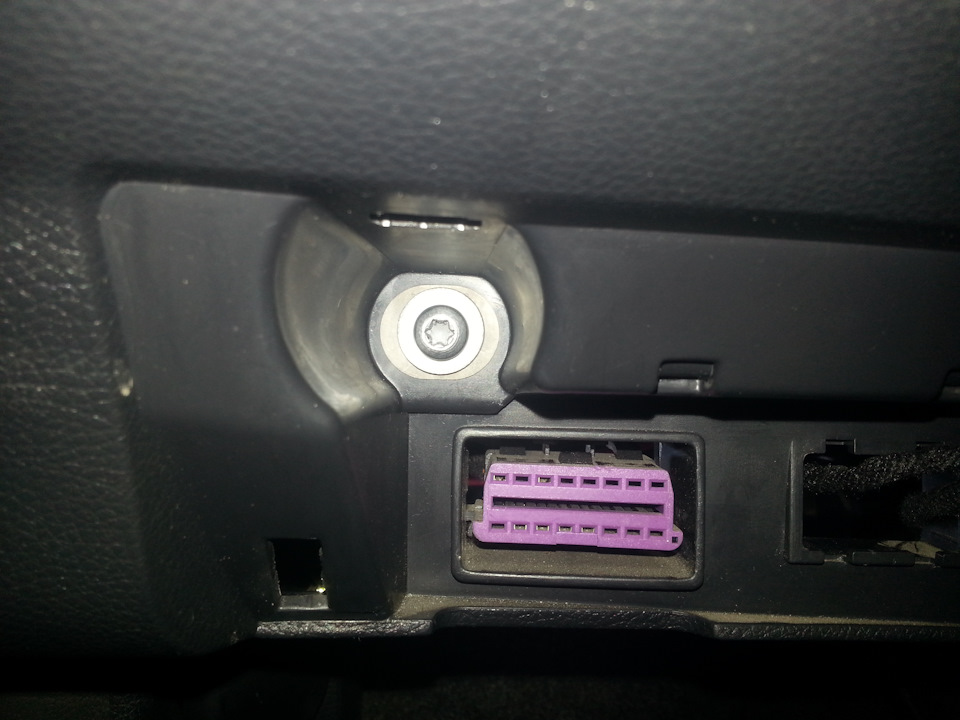

— открутить два винта (ключом Torx T-20), фиксирующие блок;
— подать блок предохранителей в сторону двигателя и повернуть его на 90 градусов;
— поддеть за пазы и снять защитную крышку, сзади блока предохранителей, сдвинув ее вбок.

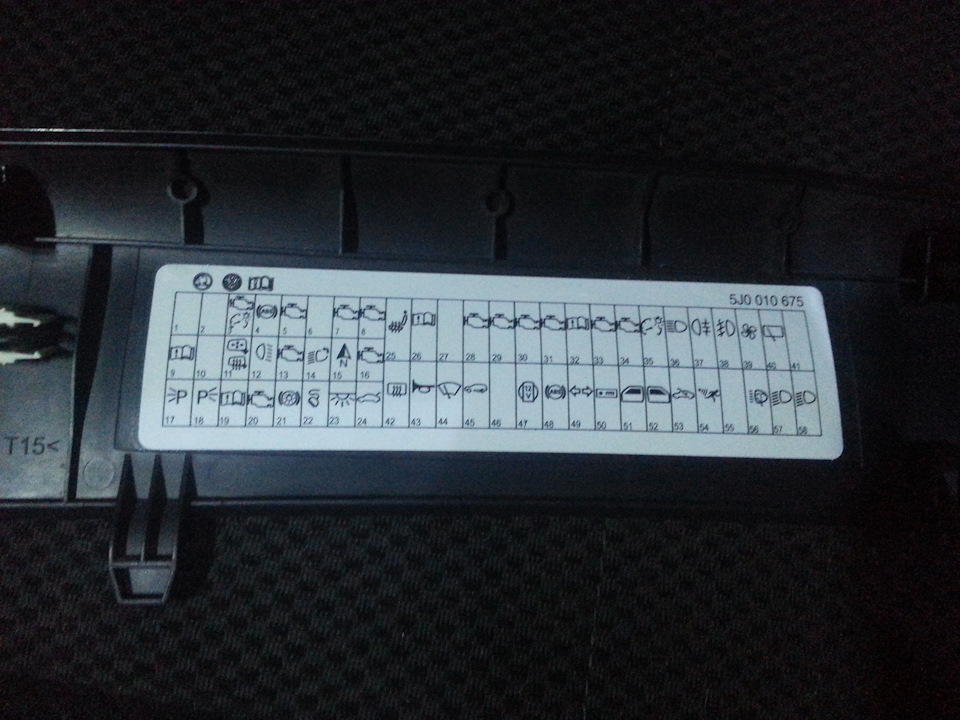

Исследуя возможность подключения устройства к блоку предохранителей выяснил, что в свободное 41 гнездо предохранителей подается питание, которое появляется после включения зажигания — это оптимальный вариант для видеорегистратора.

В моем автомобиле:
Гнездо № 2, 41 — питание появляется после включения зажигания и сразу пропадает после отключения;
Гнездо № 30 — питание появляется после включения зажигания и пропадает через одну минуту после отключения;
Гнездо № 44, 49 – постоянное питание.

Далее:

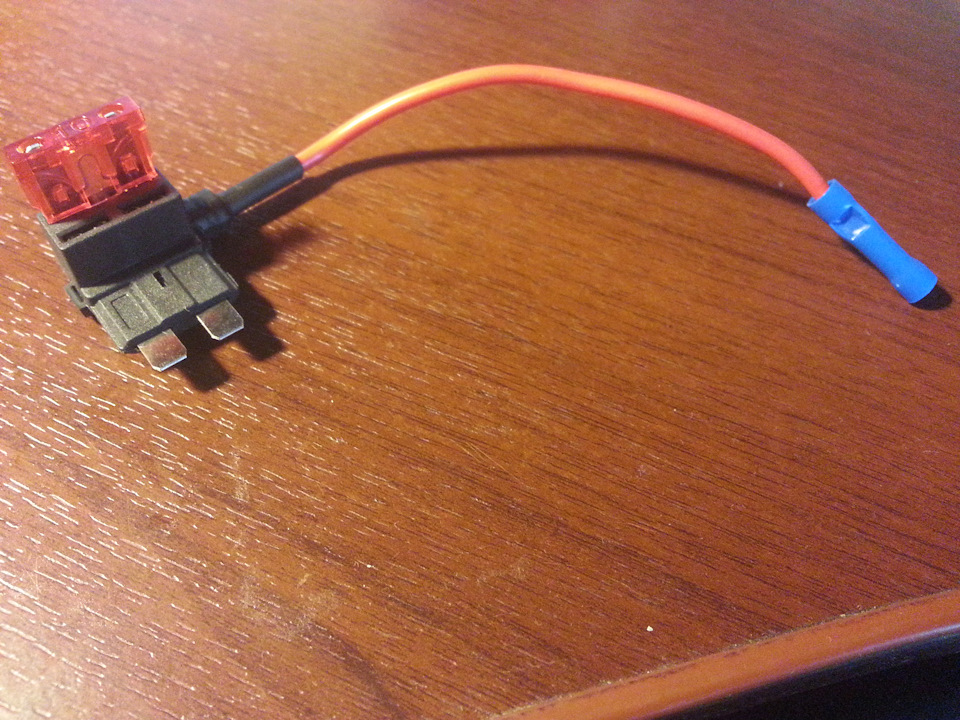

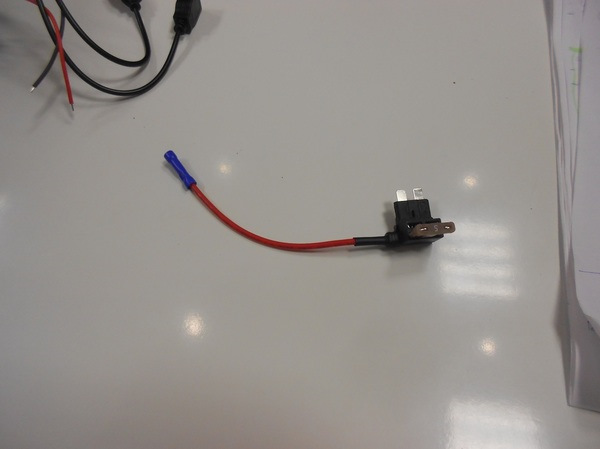

— подключаем плюсовой провод питания гнезда прикуривателя, вставив его в 41 гнездо блока предохранителей, фиксируем контакт;
— минусовой провод гнезда прикуривателя прикручиваем под болт на крепление блока под рулем;
— вставляем предохранитель. В моем случае, на корпусе регистратора указано максимальное значение силы тока — 2А. Предохранитель такого же номинала мною и был выбран.

В процессе подключения возникла необходимость извлечь контакт из блока предохранителей. После двух часов бестолковой возни вокруг блока предохранителей, зашел в интернет и с АliЕxpress заказал набор для извлечения пинов из разъемов, с помощью которого за пять секунд извлек необходимый контакт.

4. Проверка работоспособности устройства и укладка провода питания видеорегистратора

Вставляем, в только что установленное дополнительное гнездо прикуривателя, адаптер питания видеорегистратора и проверяем работоспособность устройства. Регистратор работает, как и раньше, то есть включается после зажигания. Все работает, замечаний нет!

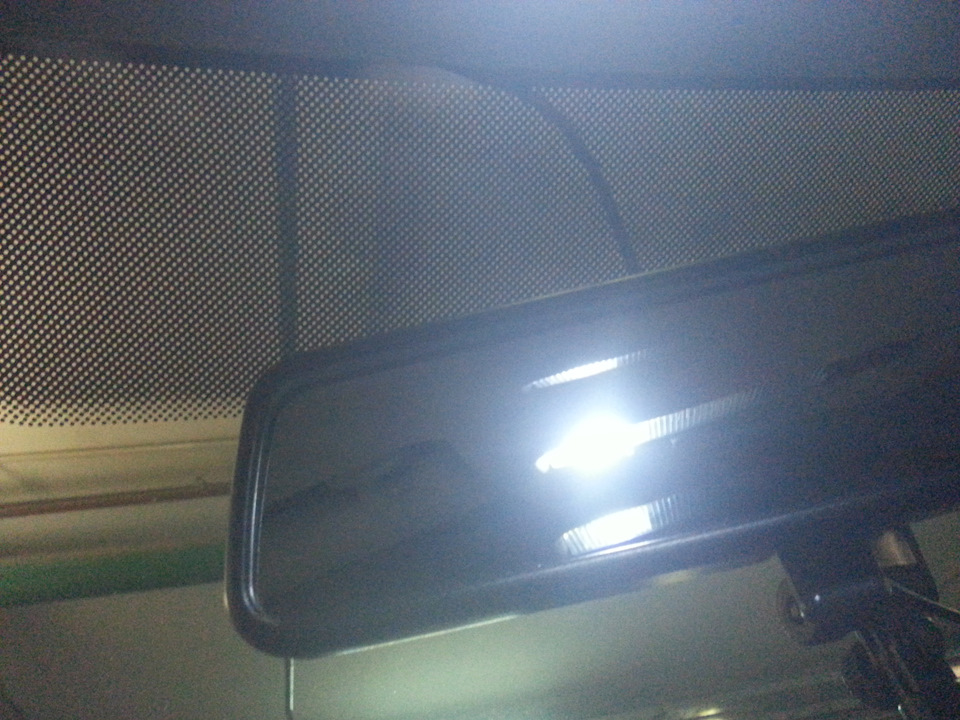

Далее необходимо протащить провод питания регистратора к салонному зеркалу заднего вида:
— для начала необходимо зафиксировать изолентой адаптер питания видеорегистратора в только что установленном гнезде прикуривателя;

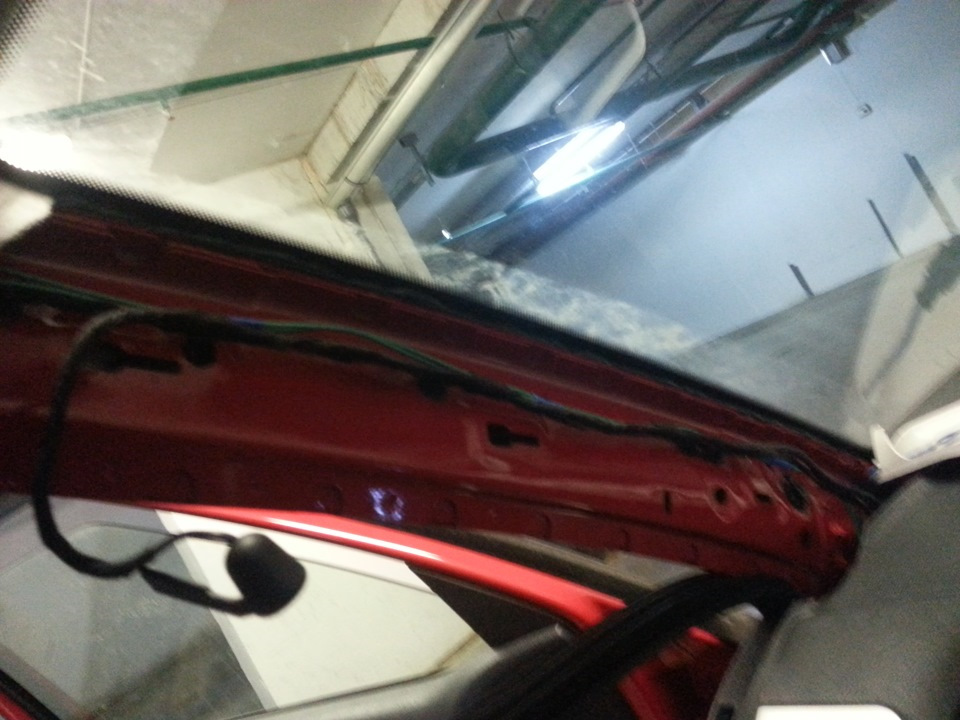

— ведем провод питания видеорегистратора по левой передней стойки кузова, при этом крепим провод стяжками к существующему жгуту проводов;
— далее ведем провод от стойки к GPS-приемнику, расположенному на лобовом стекле прямо за зеркалом заднего вида. Скрываем провод по краю обивки потолка к потолочному плафону, а оттуда выход на GPS-приемник;
— питание на видеорегистратор подается через GPS-приемник. Провод от GPS-модуля подключаем к самому видеорегистратору, оставшейся достаточно длинный кабель, через снятую крышку системы контроля за салоном, укладываем между потолком и обивкой потолка;
— остатки провода закрепил стяжками под переключателем освещения, а гнездо прикуривателя с адаптером за блоком предохранителей.

5. Сборка облицовки салона в обратной последовательности

Положительные стороны от проделанной работы:
— избавились от нависающих проводов видеорегистратора в районе центральной консоли;
— свободный штатный прикуриватель, куда я могу подключить навигатор в дальней поездке;
— отсутствует вмешательство в штатную проводку автомобиля;
— ничто не отвлекает при движении автомобиля;
— снаружи видеорегистратор в салоне практически не заметен;
— сохранил в целостности зарядное устройство видеорегистратора.

Самостоятельно устанавливаем и подключаем видеорегистратор

Видеорегистратор в салоне машины — вещь необходимая, так как зачастую только с его помощью водитель может доказать в суде свою невиновность. Но далеко не каждый начинающий водитель знает, как правильно установить и подключить это устройство в автомобиле.

Где устанавливается регистратор в автомобиле

Обычное место установки видеорегистратора — лобовое стекло. Некоторые автолюбители предпочитают закреплять устройство на торпедо. Правило простое: где бы ни стоял регистратор, он не должен загораживать обзор и отвлекать водителя.

Видеорегистратор, закреплённый на лобовом стекле с помощью присоски

Размеры прибора тоже важны: если они невелики, то его вполне можно поместить на лобовое стекло, прямо за зеркало заднего вида. Такой способ крепления на сегодняшний день признан наилучшим, поскольку камера получает максимальный обзор и при этом не мешает водителю. Но у этого способа есть и недостаток: камеру, находящуюся за зеркалом, трудно быстро развернуть и направить в нужную точку (к примеру, для того, чтобы заснять разговор с инспектором ГИБДД).

Видеорегистратор, установленный на торпедо с помощью двухсторонней липкой ленты

А на торпедо ставят тяжёлые регистраторы. Это надёжнее, чем установка на стекле. Но обзор камеры при этом ухудшается.

Куда и как крепится видеорегистратор

Способ крепления регистратора тоже влияет на место установки устройства. Устройство может удерживаться на месте двумя способами:

• с помощью присоски со специальным рычагом;
• с помощью двухсторонней липкой ленты, поставляемой в комплекте с устройством.

Регистраторы, оснащённые присосками, как правило, ставят на лобовое стекло: это надёжно. Недостатком такого способа является его недолговечность. Со временем присоска утрачивает эластичность и трескается, в результате регистратор падает и разбивается. А ещё плотность крепления зависит от температуры на улице. Если на дворе мороз, то перед выездом обязательно нужно проверить, плотно ли присоска прилегает к стеклу.

Схема крепления автомобильного регистратора с помощью присоски

Двухсторонняя лента держит регистратор гораздо лучше. Но в случае необходимости быстро снять устройство не выйдет. Кроме того, если регистратор слишком часто снимается и устанавливается на место, лента утрачивает свою первоначальную липкость.

Крепление проводов устройства

Закрепить провода можно несколькими способами. Рассмотрим самые распространённые из них.

Скрытая установка

Как известно, видеорегистраторы в основном подключаются к прикуривателю. Это удобно, однако возникает проблема с проводами, которые свисают с лобового стекла и мешают водителю. Для устранения этой проблемы проводку вначале прячут под потолочной панелью в салоне, затем заводят под обшивку одной из стоек, после чего подключают к прикуривателю.

Схема расположения скрытой проводки видеорегистратора

Главное в этом способе — не забыть оставить немного свободного провода около регистратора, чтобы в случае необходимости устройство можно было легко повернуть.

Провод, слегка провисающий около регистратора, позволяет свободно поворачивать устройство

Открытая установка

При открытой установке провода никуда не прячутся. Они просто прикрепляются к потолку и к одной из боковых стоек с помощью пластиковых скобок на липучках, которые входят в комплект поставки большинства современных регистраторов.

Пластиковая скобка с липучкой, удерживающая провод видеорегистратора

Этот способ намного проще предыдущего, но надёжным его назвать сложно: липучки часто отклеиваются и провод отваливается.

Различные способы подключения видеорегистраторов в машину

Подключить регистратор можно несколькими способами. Перечислим самые популярные:

• подключение к прикуривателю с помощью штатного штекера;
• подключение к прикуривателю изнутри (этот способ часто называют «без прикуривателя»);
• подключение к плафону в салоне;
• подключение к блоку предохранителей.

Прежде чем разбираться с каждым из этих способов, определимся с инструментами, которые нам потребуются для работы.

Необходимые инструменты и материалы

• отвёртка плоская;
• отвёртка крестовая;
• комплект проводов для видеорегистратора;
• комплект крепёжных скоб с липучками;
• бытовой паяльник;
• изолента.

Как подключить своими руками к прикуривателю

Особых пояснений для этого способа не требуется, так как последовательность предельно проста:

1. Видеорегистратор закрепляется на лобовом стекле или на торпедо, его провод подводится к гнезду прикуривателя одним из вышеуказанных способов.
2. Штекер регистратора вставляется в гнездо прикуривателя.

Штекер видеорегистратора, подключённый к гнезду прикуривателя

Как установить подключение изнутри к гнезду прикуривателя авто

1. С помощью плоской отвёртки разбирается штатный штекер регистратора.

Штатный штекер регистратора разбирается плоской отвёрткой

Микросхема из него извлекается и обматывается изолентой.

Микросхема извлечена из штекера видеорегистратора

Концы проводов микросхемы зачищаются ножом.

Гнездо прикуривателя извлекается с помощью плоской отвёртки.

Прикуриватель извлекается плоской отвёрткой

Провода микросхемы вручную прикручиваются к проводам на прикуривателе в соответствии с маркировкой (жёлтый к жёлтому, красный — к красному), место скрутки обматывается изолентой.

Провода микросхемы регистратора прикручиваются вручную и изолируются термоусадкой

После этого гнездо прикуривателя устанавливается на место.

Как правильно подсоединить к блоку предохранителей

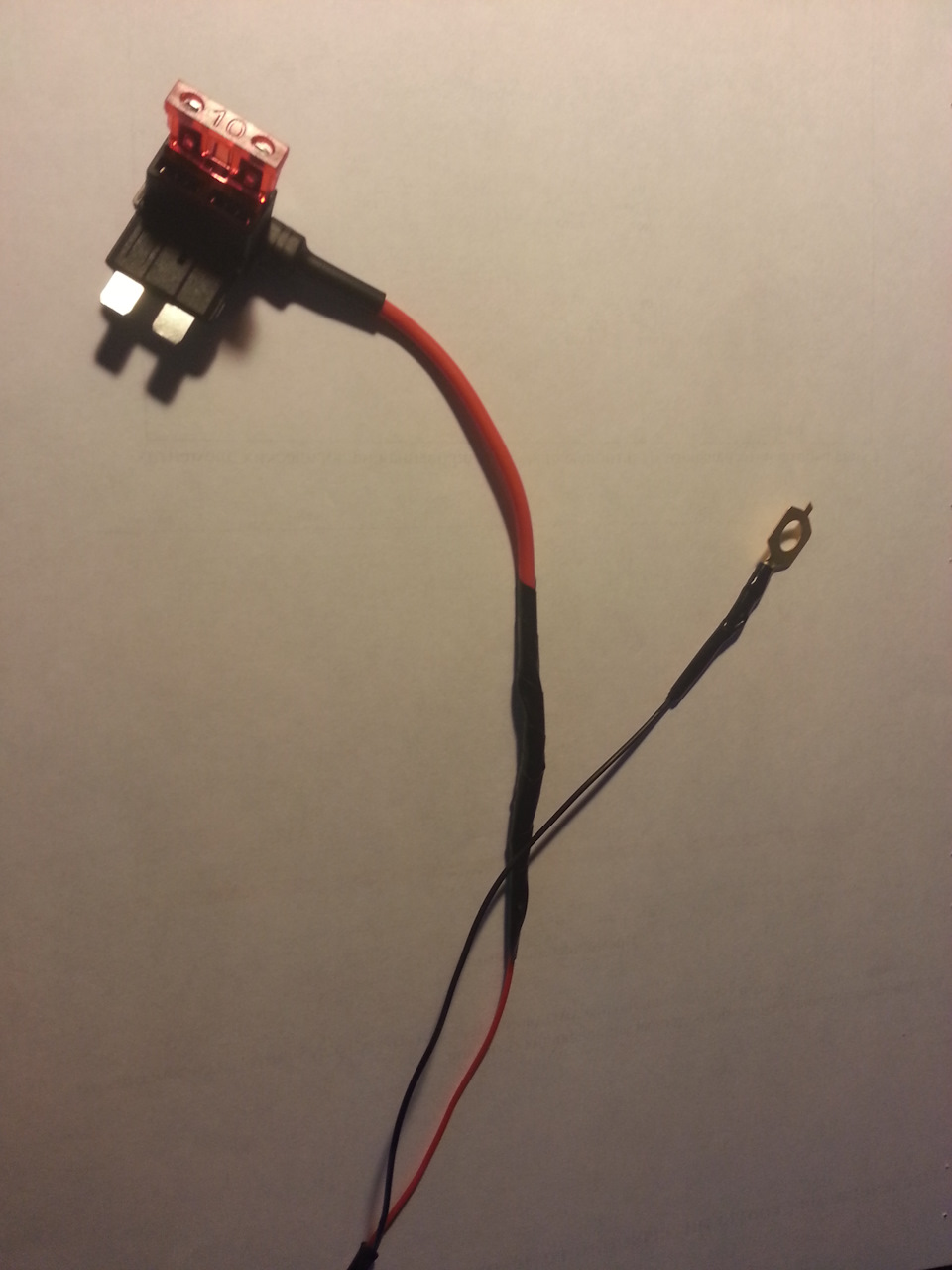

1. Берётся стандартный автомобильный предохранитель. К одной из его ножек припаивается провод, который, в свою очередь, крепится к плюсу на штекере прикуривателя.
2. К отрицательному контакту штекера припаивается второй провод с кольцом. Места припоя обматываются изолентой. Получившаяся конструкция показана на фото ниже.

К штекеру регистратора припаяны предохранитель и кольцо, места припоя изолированы

Конец провода с предохранителем устанавливается в штатный предохранительный блок. Провод с кольцом прижимается одной из крепёжных гаек на торпедо.

Подключение штекера регистратора к предохранительному блоку

Проводка к плафону освещения

1. Пластиковая крышка плафона поддевается плоской отвёрткой и снимается.

Пластиковая крышка плафона поддевается отвёрткой и снимается

Под ней находятся саморезы, которые извлекаются с помощью крестовой отвёртки.

Саморезы из-под крышки плафона извлекаются крестовой отвёрткой

После их выкручивания плафон вынимается.

Плафон извлекается из потолочной панели

Верхняя крышка плафона откручивается. На фото ниже показаны плюсовая и минусовая контактные площадки. К ним припаиваются провода удлинителя видеорегистратора.

Удлинитель видеорегистратора припаивается к контактам на плафоне

Теперь плафон собирается и устанавливается на штатное место, а к разъёму удлинителя подключается штекер видеорегистратора.

Штекер регистратора подключается к удлинителю в плафоне. Крышка плафона ещё не закрыта

Как поставить регистратор – видео

Меры безопасности

Есть несколько обязательных условий эксплуатации видеорегистратора, которые водителю придётся неукоснительно соблюдать.

• при установке регистратора и в процессе его эксплуатации следует тщательно избегать попадания влаги внутрь корпуса (этот совет особенно актуален зимой, когда в салоне образуется конденсат). Если вода всё-таки попала в устройство, следует немедленно отключить питание;
• если после подключения регистратора в салоне появился странный запах или дым, устройство необходимо срочно отключить, поскольку дальнейшая эксплуатация может привести к возгоранию;
• если регистратор вышел из строя из-за неправильного подключения или в результате падения, его не стоит пытаться ремонтировать самостоятельно. В нём просто нет частей, которые мог бы починить рядовой пользователь. Всё, что может сделать владелец — отнести устройство в сервис, к квалифицированным специалистам.

Итак, подключить видеорегистратор несложно. Для этого не нужны сложные схемы и глубокие познания в электротехнике. Всё, что для этого требуется — терпение и умение пользоваться паяльником.

Установка видеорегистратора с камерой заднего вида

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

— классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

— зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)

Рис. 2 – Схема расположения предохранителей электроприборов

Рис. 3 – Клемма

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.

Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

— снять накладку с подсветкой номера и отметить место крепления камеры;

— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.

Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.

Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.

Оглавление:

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

• Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру;

Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.

Расположение видеорегистратора на передней панели

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Варианты подключения видеорегистратора

Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.

Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:

Подключение видеорегистратора к плафону освещения

В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.

Видеорегистратор, подключенный к плафону освещения

Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.

Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.

Подробнее про данный вариант подключения регистратора можете посмотреть в видео:

Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.

Подключение видеорегистратора к плафону освещения при помощи адаптера

Подключение видеорегистратора к магнитоле

Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.

Подключение видеорегистратора к магнитоле

Также можете посмотреть полезное видео:

Подключение видеорегистратора к аккумулятору

Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.

Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель

Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.

Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).

Подробнее о способе подключения можете посмотреть в видео:

Подключение видеорегистратора к замку зажигания

Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.

Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.

Также можете посмотреть полезное видео по теме:

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

От прикуривателя регистратор работает только при заведенном автомобиле

Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

1. Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания. Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
2. Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
3. Соединения нужно тщательно изолировать. Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
4. Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.

Подключаем видеорегистратор без прикуривателя разными способами

Видеорегистратор — устройство, которое служит для фиксации ситуации на дороге во время движения или стоянки автомобиля. Сейчас такой гаджет есть практически в каждом автомобиле. Обычно его подключают через прикуриватель, но часто в авто есть несколько современных устройств, требующих такого же подключения, поэтому вопросом о том, как подключить регистратор без прикуривателя, интересует многих автолюбителей.

Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

• прикуриватель занят другим устройством;
• гнездо прикуривателя не работает;
• в автомобиле нет прикуривателя.

Крепление проводов

Перед подключением регистратора надо определиться, как будут крепиться провода. Существует два варианта монтажа:

скрытая установка. Провода прячут под декоративной обшивкой или приборной панелью. Надо, чтобы возле регистратора оставалось немного провода, что позволит его свободно поворачивать;

Как подключить видеорегистратор без прикуривателя

Регистратор представляет собой электрооборудование, поэтому для его подключения без прикуривателя понадобятся такие инструменты:

• провода необходимой длины;
• паяльник;
• изоляционная лента;
• кусачки;
• мультиметр;
• набор ключей и отвёрток, они необходимы для снятия элементов салона.

Обычно в автомобиле гнездо прикуривателя уже занято, так как к нему подключена зарядка телефона или другое устройство. Кроме этого, питание в прикуривателе появляется только при включенном зажигании, то есть при неработающем двигателе регистратор работать не будет. Есть несколько вариантов подключения видеорегистратора. Их выбор во многом зависит от места установки такого прибора.

Подключение через потолочный плафон

Если регистратор монтируют в верхней части лобового стекла, то удобнее всего его подключить к питанию в потолочном плафоне. Процесс монтажа:

1. Протягивание провода. Его рекомендуется спрятать под обшивкой.
2. Снятие плафона. Он может быть прикручен винтами или закреплён защёлками.

Если нет паяльника, то на изоляции делают надрезы и к ним прикручивают провода от блока питания.

Видео: подключение регистратора к плафону

Подключение к магнитоле

Это более простое решение, так как для питания магнитолы также требуется напряжение 5 В. Для подключения регистратора к магнитоле не надо использовать блок питания или адаптер. Достаточно на колодке магнитолы найти провод питания, для этого используют мультиметр, к которому и подключают видеорегистратор.

От аккумулятора

Если выбирать такой вариант, то надо приготовить длинный провод, а также предохранитель на 15 А. Последовательность подключения будет такая же, как и при подключении к плафону.

Провод от регистратора прячут под обшивкой и выводят к аккумулятору. Обязательно устанавливают предохранитель. Особое внимание уделяют полярности, чтобы не вывести из строя прибор. Между аккумулятором и регистратором обязательно устанавливают преобразователь напряжения.

К замку зажигания

Это не очень популярный способ подключения. Его недостаток в том, что регистратор работает только при включенном зажигании. Достаточно при помощи тестера найти плюс на клемме замка зажигания, а минус можно взять в любом удобном месте. В этом случае также надо обязательно в цепь устанавливать преобразователь напряжения.

Видео: подключение регистратора к замку зажигания

К блоку предохранителей

Для подключения регистратора к блоку предохранителей понадобится приобрести специальный разветвитель. Его особенность в том, что он имеет место для установки двух предохранителей. В нижнее гнездо вставляют штатный предохранитель, а в верхнее гнездо — предохранитель подсоединяемого устройства, к которому и подключают адаптер, а уже к нему видеорегистратор.

Видео: как подключить видеорегистратор к блоку предохранителей

Есть много вариантов подключение видеорегистратора в том случае, когда нет прикуривателя или он занят. Выполняя самостоятельный монтаж и подключение такого прибора, надо быть очень внимательным, не путать полярность и не забывать использовать преобразователь напряжения. Если следовать разработанным правилам, то подключить самостоятельно видеорегистратор сможет даже начинающий автолюбитель.

Как подключить видеорегистратор через предохранитель

Skoda Fabia Simply Clever › Бортжурнал › Подключение видеорегистратора через блок предохранителей, предохранители

Всем Доброго Времени Суток!

В начале моего блога уже была подобная запись — www.drive2.ru/l/1422907/
Подключался он стандартно — через прикуриватель, но что-то мне надоело туда сюда штекер дергать, решил запитать его от блока предохранителей, а заодно и освободить прикуриватель, скажем, для зарядки телефона, не использую двойник, да и вид становится более эстетичным, а-ля штат.
Поискав информацию, находил совершенно разные вариации подключения — начиная с плафона освещения, заканчивая просто воткнутым проводом в свободное гнездо предохранителя.
Но самым разумным, по мне, показалось подключение через разветвитель, который и был куплен на AliExpress в количестве 2 шт. «Standard» (один про запас) — ru.aliexpress.com/item/-/…=2114.13010608.0.0.VKsCVj

Как только разветвитель получен, приступаем. Для начала демонтируем старый провод по стандартной схеме подключения, несем домой и начинаем подготавливать к новой схеме подключения, а именно — откусываем штекер, зачищаем провода, скручиваем и для надежности припаиваем в этих местах, обмотав изолентой.
На «минусовой» провод заранее была куплена болтовая клемма:

Затем идем в машину и начинаем заново проводить — у меня провод проходит под потолком:

Уходя вниз к блоку под боковой панелью:

Теперь вопрос куда подключать — нам нужен свободный разъем, на который приходит напряжение при повороте ключа:

Этими разъемами являются:
27 — он у всех свободный (на сколько мне известно);
25 — у кого есть штатный подогрев сидений он занят;
15 — тут уже понадобится разветвитель типа «Mini» (который так же был приобретен).
Возможно есть еще и другие разъемы, работающие по данной схеме, но дальше копать я не стал.

«Минус» взял с болта крепления торпедо на внутренней стороне:

Для надежности так же обмотал провода, подходящие к блоку предохранителей, тканевой изолентой.

При запуске двигателя кратковременное отключение всех потребителей никак не сказывается — регистратор функционирует как надо, при остановке двигателя — регистратор отключается.

Да, соглашусь, можно было бы подключиться напрямую к контактам сзади (как сделано все подключение в машине с завода), чтобы не было видно проводов, но по мне и так довольно аккуратно, ведь лазить часто туда не надо, да и если что если всегда возможность оперативно отключить.

Настоятельно НЕ РЕКОМЕНДУЮ использовать данные (которые идут в комплекте) китайские предохранители (как и любые другие дешевые китайские), ибо при КЗ они поплавятся, и будут плавить все что находится вокруг, вплоть до возникновения пожара, в то время как «нормальные» — просто перегорят. Информации по данным наблюдениям полно в интернете.
Не экономьте на Вашей же безопасности, и безопасности Вашего имущества, не говоря уже о жизнях других.

Вот номера оригинальных VAG предохранителей:

N 017 131 17 — VAG Предохранитель 3А мах, цвет фиолетовый;
N 017 131 16 — VAG Предохранитель 5А мах, цвет светлокоричневый;
N 017 131 18 — VAG Предохранитель 7,5А маx, цвет коричневый;
N 017 131 11 — VAG Предохранитель 10A max, цвет красный;
N 017 131 12 — VAG Предохранитель 15A max, цвет голубой;
N 017 131 13 — VAG Предохранитель 20А маx, цвет желтый;
N 017 131 14 — VAG Предохранитель 25А мах, цвет прозрачный;
N 017 131 25 — VAG Предохранитель 30А мах, цвет зеленый;
N 017 131 20 — VAG Предохранитель 40А мах, цвет оранжевый;
N 102 615 05 — VAG Предохранитель 2А mini, цвет серый;
N 102 615 01 — VAG Предохранитель 5А mini, цвет светлокоричневый;
N 102 615 02 — VAG Предохранитель 7.5A mini, цвет коричневый;
N 102 615 03 — VAG Предохранитель 10A mini, цвет красный;
N 102 615 07 — VAG Предохранитель 15A mini, цвет голубой;
8L0998131 — VAG Предохранители электрические, набор из 12 предохранителей от 5 до 30А max/min.

А это силовые, которые находятся у АКБ:

N 104 249 01 — VAG Предохранитель 30А;
N 104 249 02 — VAG Предохранитель 40А;
N 104 249 03 — VAG Предохранитель 50А;
N 104 249 08 — VAG Предохранитель 60А;
N 104 249 04 — VAG Предохранитель 80А;
N 104 249 05 — VAG Предохранитель 110А;
N 104 249 06 — VAG Предохранитель 150А;
N 104 249 07 — VAG Предохранитель 175А.

Еще есть весьма хорошая чешская фирма — Tesla:

FT3A — TESLA Предохранитель 3А max, цвет фиолетовый;
FT5A — TESLA Предохранитель 5А max, цвет светлокоричневый;
FT75A — TESLA Предохранитель 7.5A max, цвет коричневый;
FT10A — TESLA Предохранитель 10А max, цвет красный;
FT15A — TESLA Предохранитель 15А max, цвет голубой;
FT20A — TESLA Предохранитель 20А max, цвет желтый;
FT30A — TESLA Предохранитель 30А max, цвет зеленый;
FT40A — TESLA Предохранитель 40А max, цвет оранжевый;
FN2A — TESLA Предохранитель 2А mini, цвет серый;
FN5A — TESLA Предохранитель 5А mini, цвет светлокоричневый;
FN75A — TESLA Предохранитель 7.5А mini, цвет коричневый;
FN10A — TESLA Предохранитель 10А mini, цвет красный;
FN15A — TESLA Предохранитель 15А mini, цвет голубой;
F214 — TESLA Предохранители флажковые, набор из 12 штук;
F261 — TESLA Предохранителей Max, mini, strip, комплект 18 шт.

А это силовые, которые находятся у АКБ:

FS30A — TESLA Предохранитель 30А;
FS40A — TESLA Предохранитель 40А;
FS50A — TESLA Предохранитель 50А;
FS60A — TESLA Предохранитель 60А;
FS80A — TESLA Предохранитель 80А;
FS110A — TESLA Предохранитель 110А;
FS150A — TESLA Предохранитель 150А;
FS175A — TESLA Предохранитель 175А;

«Max» или «mini» обозначают размер предохранителя, большой (standard) или маленький (mini) соответственно.

Результатами проделанных работ доволен.

Всем Спасибо За Внимание и Удачи На Дорогах!

Лада Калина Хэтчбек › Бортжурнал › Подключение регистратора, зарядки и других гаджетов через блок предохранителей автомобиля, без врезки в проводку

Нашел на просторах интернета, делюсь со всеми!

Я думаю многим знакома нехватка розеток для подключения регистратора и зарядки мобильного, а так же куча проводов идущих от двойника прикуривателя.
В новых машинах автовладельцы не хотят запитываться от проводки (напр. от плафона освещения), т.к. это может повлечь за собой снятие с гарантии. Для таких случаев китайцы придумали другой способ, с отсутствием колхоза и пайки.
Нам понадобятся:

2. Авто Автомобиль Лезвие Предохранитель Краны Добавить-a-цепи Адаптер Держатель 32 В (АТО, УВД) — 60р (нужно выбирать по типу предохранителей в Вашем авто)
ru.aliexpress.com/item/Au…-Car-Standard-Blade-Fuse-…
Вместо двойника предохранителей видел варианты с припаиванием провода напрямую к предохранителю, но за 60 рублей можно купить такую штуковину и не заморачиваться.

3. Кабель Micro Usb — 120р за 2м., метровый кабель нашел в закромах.
ru.aliexpress.com/item/Mi…o-USB-Cable-3m-2m-1m-0-3m…
4. Расходники: двухсторонний скотч, изолента, предохранитель 5 ампер, гайка М8

Начинаем подключение:
В «двойнике предохранителей» 2 разъема, один для родного предохранителя из блока, второй идет на адаптер. Подключаем предохранители. В блок предохранителей в авто буду вставлять в место предохранителя АКПП(т.к. у меня МКПП, то он пустой)

Обжимаем «+» от адаптера с проводом от предохранителя. (двойник предохранителей идет со своей обжимной гильзой)

Минусовой провод кидаем на кузов. У меня рядом есть шпилька крепления торпеды к кузову. Проверяем работоспособность схемы.

P.s. У меня на октавии крышка блока предохранителей не плотно закрывается из за «двойника», так что придется немного поколхозить и припаять провод напрямую к предохранителю. Но в таком случае можно использовать только пустой слот или же на месте родного предохранителя должен быть 5ти амперный, чтобы не спалить гаджеты.

Подключение видеорегистратора к блоку предохранителей

поделиться записью: Share this content

Жесткое подключение видеорегистратора к блоку предохранителей транспортного средства – один из наиболее распространенных способов установки для включения видеорегистратора, когда автомобиль выключен. Это обеспечивает запись в режиме парковки (для видеорегистраторов, у которых есть функция записи в режиме парковки).

Для наших видеорегистраторов доступны комплекты электропроводки, которые за последние годы стали широко популярными среди водителей, которым нужна круглосуточная защита своих автомобилей. Они обеспечивают питание видеорегистратора, предотвращают разрядку аккумулятора и позволяют видеорегистратору быть вашим безмолвным свидетелем, когда вас нет рядом.

Это особенно актуально для автомобилей с постоянно включенным прикуривателем на 12 В.

Шаг 1.
Найдите блок предохранителей

Обратитесь к руководству пользователя, чтобы узнать расположение блока предохранителей. Если вы потеряли руководство пользователя, найдите в интернете. В зависимости от модели вашего автомобиля вам может потребоваться снять часть облицовки или открыть некоторые панели, чтобы получить доступ к предохранителям. На некоторых автомобилях эти коробки можно открыть, просто подняв язычок или потянув за панель пальцами, в то время как на других автомобилях может потребоваться поддевание с помощью инструмента для обрезки.

Найдите блок предохранителей

Шаг 2.
Какой слот предохранителя мне использовать?

Вы также можете встретить некоторые комплекты проводки только с 2 проводами, которые включают либо провод постоянного тока, либо провод выключателя зажигания. И всегда заземляющий провод.

Используйте тестер цепей или мультиметр, чтобы проверить, какой предохранитель постоянный, а какой – с включенным зажиганием. Постоянный предохранитель остается включенным, когда автомобиль выключен, и наоборот для предохранителя при замке зажигания. Подходящий болт заземления должен быть только металлическим и не прикрепляться к другим материалам, например к пластику. После выбора подходящих предохранителей подключите один провод из комплекта проводки к постоянному предохранителю (обычно красный). Другой провод войдет в предохранитель ACC / зажигания (обычно желтый). Ваш последний провод (в форме кольца или буквы C) подойдет к металлическому болту заземления. Лучше внимательно прочитать этикетки.

Затем, чтобы очистить провода, мы бы порекомендовали использовать дополнительный комплект предохранителей для более профессиональной и чистой установки. Этот распространенный метод установки также делает ваши предохранители более надежными и долговечными. В качестве альтернативы вы также можете обернуть провода вокруг ножки предохранителя – оберните их несколько раз, чтобы соединение было плотным и надежным. Затем вы вставляете предохранитель обратно в гнездо.

Шаг 4:
Заземление

После того, как вы подключили питание, вы можете подключить заземляющий провод (обычно в форме кольца или буквы C), чтобы он прошел под металлическим болтом или винтом в вашем автомобиле. Обычно вам понадобится набор торцевых ключей, чтобы ослабить гайку или болт, которые вы выбрали для заземления. По нашему опыту, наиболее распространенными размерами являются 10 мм и 12 мм, хотя для некоторых немецких автомобилей могут потребоваться болты Torx (шестиконечная звезда). Чтобы прикрепить клемму заземления, ослабьте гайку или болт. Затем оберните провод вокруг болта, а затем снова затяните. Плохое заземление может привести к проблемам с питанием видеорегистратора.

Шаг 5:
Проверьте питание видеорегистратора

После того, как вы подключили питание и заземление, подключите комплект к камере и заведите автомобиль. Если видеорегистратор работает, вы можете заправить все провода в машину.

Убедитесь, что провода не болтаются, где их можно задеть ногой. После того, как вы выполнили и проверили все эти шаги, похлопайте себя по плечу, так как вы успешно все подключили!

Руководство по устранению неполадок

Если вы впервые подключаете видеорегистратор, есть ряд распространенных ошибок, с которыми вы можете столкнуться.

Обратная полярность проводов зажигания: видеорегистратор будет вести себя ненормально.
Пожалуйста, дважды проверьте ориентацию проводов с вашим комплектом.

Плохое заземление: при использовании неправильного заземления видеорегистратор не получает питание.

Перегорел предохранитель: если предохранитель перегорел, комплект не получит питания.
На кабеле прикуривателя или наборе проводов могут быть встроенные стеклянные предохранители, которые тоже могут перегореть.

• Политика конфиденциальности
• Правообладателям
• Контакты

Как настроить, подключить и установить © 2021
Внимание! Информация, опубликованная на сайте, носит исключительно ознакомительный характер и не является рекомендацией к применению.

Как подключить видеорегистратор в машине без прикуривателя

Обычно видеорегистратор владельцы авто подсоединяют к прикуривателю, потому что аккумуляторной батареи, присутствующей в устройстве, хватает всего на 12–15 минут работы. Если прикуриватель занят или водителя раздражает торчащий поперёк стекла провод, можно рассмотреть и другие способы подключения камеры.

Виды подключения

Нестандартными методами подключения видеорегистратора считаются:

• плафон на потолке;
• зажигание;
• аккумулятор автомобиля;
• автомагнитола;
• прикуриватель с внутренней стороны.

Первые два способа используются как альтернатива прикуривателю значительно чаще.

Подсоединение к плафону

К расположенному вверху видеорегистратору ближе всего из источников питания находится лампа, освещающая салон сверху. Чтобы подсоединение прошло успешно, нужно приобрести дополнительно модуль питания и розетку прикуривателя типа «мама».

1. Разберите лампу, сняв два шурупа и одну защёлку.
2. Отключите питание источника света.
3. Припаяйте «маму», соединив конец красного провода с красным, а чёрного — с чёрным.
4. Вставьте питание регистратора.
5. Соберите плафон в обратном порядке.

Подключение к зажиганию

В этом случае камера будет включаться вместе с поворотом ключа в замке зажигания.

1. Зафиксируйте камеру и подключите через адаптер.
2. Проложите кабели по верху либо по низу лобового стекла.
3. Произведите подключение.
4. Соедините — плюс с плюсом, а минус с минусом.

Чтобы не перепутать назначение кабелей, воспользуйтесь тестером, с помощью которого прозвоните контакты.

С помощью магнитолы

В данном конкретном случае провода от камеры и проигрывателя соединяются, а точки стыка изолируются. Если автомагнитола работает от напряжения в 5В, тогда кабель крепится сразу к штекеру. Блок или трансформатор прячется под панелью приборов. Провода протягиваются в установленной камере.

Современные автомагнитолы обычно снабжаются USB-разъёмами. В этом случае процесс подключения видеорегистратора значительно упрощается.

С помощью аккумулятора

Способ хоть и надёжен, но не прост в исполнении. Лучше доверить подобную работу человеку с техническим образованием. Чтобы воспроизвести подключение, понадобится докупить переходник, зарядно-пусковой механизм и предохранитель на 15А.

Действуйте в такой последовательности:

1. Установите видеорегистратор в запланированном месте.
2. Подсоедините кабели через переходник с учётом полярности.
3. Пропустите провод под обшивку и протяните к подкапотному отсеку.
4. Установите предохранитель.
5. Соедините плюс с аккумуляторной клеммой, а минус — с кабелем бортовой сети.

Учтите, что при таком виде подключения видеокамера не будет отключаться вовсе, поэтому батарея станет быстро разряжаться.

Используя подобное соединение, желательно устанавливать заодно и кнопку отключения камеры, чтобы уберечь заряд аккумулятора.

Следует ли пользоваться альтернативным подключением?

Специалисты не советуют подключать видеорегистратор в авто в обход прикуривателя. Подобные электрические схемы рекомендуется использовать исключительно как временный вариант, но ни в коем случае не постоянный, так как кабели очень быстро поддадутся тепловому старению.

Произвести монтаж и подсоединить видеорегистратор в обход прикуривателя возможно, хоть придётся немного повозиться. Если никогда раньше не занимались ничем подобным, то лучше не беритесь за такую работу, чтобы не вывести гаджет из строя.

Помните, что видеорегистратор в наше время — не роскошь и не баловство, а надёжный способ обезопасить себя от возникновения необоснованных претензий или обвинений в случае чрезвычайной ситуации.

Подключение регистратора, зарядки и других гаджетов через блок предохранителей автомобиля, без врезки в проводку.

Я думаю многим знакома нехватка розеток для подключения регистратора и зарядки мобильного, а так же куча проводов идущих от двойника прикуривателя.

В новых машинах автовладельцы не хотят запитываться от проводки (напр. от плафона освещения), т.к. это может повлечь за собой снятие с гарантии. Для таких случаев китайцы придумали другой способ, с отсутствием колхоза и пайки.

1. Автомобильный Адаптер Питания Конвертер Инвертер DC12V к 5 В 3А — 190р

2. Авто Автомобиль Лезвие Предохранитель Краны Добавить-a-цепи Адаптер Держатель 32 В (АТО, УВД) — 60р (нужно выбирать по типу предохранителей в Вашем авто)

Вместо двойника предохранителей видел варианты с припаиванием провода напрямую к предохранителю, но за 60 рублей можно купить такую штуковину и не заморачиваться.

3. Кабель Micro Usb — 120р за 2м., метровый кабель нашел в закромах.

4. Расходники: двухсторонний скотч, изолента, предохранитель 5 ампер, гайка М8

В «двойнике предохранителей» 2 разъема, один для родного предохранителя из блока, второй идет на адаптер. Подключаем предохранители. В блок предохранителей в авто буду вставлять в место предохранителя АКПП(т.к. у меня МКПП, то он пустой)

Обжимаем «+» от адаптера с проводом от предохранителя. (двойник предохранителей идет со своей обжимной гильзой)

Минусовой провод кидаем на кузов. У меня рядом есть шпилька крепления торпеды к кузову. Проверяем работоспособность схемы.

Далее прячем адаптер. Я приклеил на двухсторонний скотч в блок предохранителей.

Затем протягиваем Usb кабели до места расположения гаджетов и подключаем к адаптеру. Я тянул один кабель через водительскую стойку по потолку для подключения регистратора и второй вывел снизу стойки, для зарядки телефона. (нижний кабель специально вывел с запасом чтобы можно было при необходимости подключить антирадар на панели приборов)

Вот так все выглядит в собранном виде: 2 провода микро usb сверху и снизу, прикуриватель свободен. Регистратор включается при включении зажигания в машине.

P.s. У меня на октавии крышка блока предохранителей не плотно закрывается из за «двойника», так что придется немного поколхозить и припаять провод напрямую к предохранителю. Но в таком случае можно использовать только пустой слот или же на месте родного предохранителя должен быть 5ти амперный, чтобы не спалить гаджеты.

Цена вопроса: 400р вместе с комплектующими и usb кабелем .

Найдены возможные дубликаты

Автомобильное сообщество

12.2K постов 33.8K подписчиков

Правила сообщества

Добро пожаловать в автомобильное сообщество!

У нас запрещено:

-Публикация видео с тематикой ДТП (исключение: авторский контент с описанием).

-Нарушать правила сайта.

-Создавать посты несоответствующие тематике сообщества.

-Рекламировать что бы то ни было.

-Баяны не желательны (игнорирование баянометра карается флюгегехайменом).

-Заваривать ромашковый чай в костюме жирафа.

У нас разрешено:

-Создавать интересный контент.

-Участвовать в жизни сообщества.

-Предлагать темы для постов.

-Вызывать администратора или модераторов сообщества при необходимости.

-Высказывать идеи по улучшению Автомобильного сообщества.

-Изображать коняшку при комментировании.

Снятие с гарантии влечет за собой не вовремя пройденное ТО, а не установленное доп. оборудование не у дилера за овердохуя денег. Эту байку ссут в уши сами же дилеры при разводе на допы. Попроси их показать хотя бы какую-нибудь бумажку по этому поводу. Чтобы снять с гарантии автомобиль из-за неправильно установленной доп. электроники дилеру сначала надо доказать, что именно это оборудование стало причиной выхода из строя компонентов заводской электроники.

Вот именно. У всех моих машин регик был подключен к плафону, либо к замку зажигания и дилер даже не заикунлся ни разу.

а у меня буфер на пол киловата. Провода напрямую прокинуты к акуму, нормальный такие кг-25. Дилер даже не пукнул когда у меня акум помер, поменял по гарантии.

КГ в данном случае расшифровывается как «Кабель гибкий».

Кабель сварочный КГ 25, ГОСТ 24334-80, сильноточный медный, сечение 25 кв.мм

БУФЕР на 500 ватт это типо одна титька? ахах

А у автоваза что за сложности?

Ну если и снимут с гарантии, то точно не весь автомобиль, а только ту часть, которая повредилась от допов. У самого встал вопрос в установке регистратора, за 28 ка у дилера, или 6 ка у не официалов, решил порисковать плафоном освещения)

я мало понимаю в электронике и ещё меньше — в машинах

— подключиться к проводке ссаного осветителя — влечёт снятие с гарантии

— подключиться в блок предохранителей всех важных, сука, узлов а/м — не влечёт?

Вопрос немного не так стоит: подключая в проводку нарушается целостность изоляции, что может повлечь за собой вопросы, а при таком подключении можно за минуту все снять.

у тебя там пустых пинов немерено, зачем такой геморрой придумывать?

в штатное место пин воткнули и провели провод куда нужно.

вот ссылка выбирай какие нужно и ставь https://www.drive2.ru/l/2929289/

Вот как раз например у моей машины, насколько я помню, питание салонного плафона это очень отдельная история, и в букваре написано, что подключать что-либо дополнительное туда категорически запрещено. И при жалобах клиента по электрике, это одна из первых точек, на которых официальному дилеру предписано померять потребление электричества. Почему? Очень просто, плафон освещения салона входит в цепь питания, которая особым образом уходит в спящий режим. И если по этой цепи потребление будет превышать норму, то машина не уйдёт в «анабиоз», который наступает примерно минут через 15-20 после запирания на стоянку. А современные машины напичканы электроникой овердофига. И в практическом плане это означает, что оставив вот такую «живую» машину на ночь, с утра водитель вполне может обнаружить, что на аккумуляторе почти не осталось заряда.

USB-кабеля как-то сильно свёрнуты 🙁

Не сразу, но оплётка навернётся.

Я поступил немного проще. Подключился к проводке прикуривателя разветвителем и проложил всю эту бороду под торпедой.

Как правильно производится подключение видеорегистратора в машине?

Важность наличия в автомобиле устройства, ведущего съемку во время движения, не подлежит сомнению. В случае ДТП или «подреза», с помощью этого девайса можно установить настоящего виновника происшедшего.

Однако не каждый автолюбитель способен правильно выполнить подключение видеорегистратора самостоятельно, а производители не снабжают авто этими устройствами по умолчанию. Как разобраться с монтажом незаменимого прибора и избежать при этом грубых просчетов поможет узнать данная статья.

Крепление видеорегистратора

Фиксация устройства проводится двумя способами:

• посредством присоски: этот способ удобен тем, что регистратор потом можно без проблем снять; «минус» такого метода в постепенном «отваливании» прибора при езде по плохим дорогам; к тому же, в холодное время года посадить регистратор на присоску практически невозможно;
• при помощи липкой ленты: данный метод надежнее предыдущего, но его удобство сомнительно — постоянно снимать девайс в случае необходимости будет затруднительно; этот вариант совершенно не годится, когда автомобиль приходится надолго оставлять на стоянке: ведь записывающее устройство необходимо будет на это время демонтировать.

Лучшие места расположения

Перед тем, как подсоединять записывающий девайс к системе электрической проводки автомобиля, необходимо прикинуть, какое место будет оптимальным для его размещения.

Выделим основные точки в машине, куда можно установить видеорегистратор:

1. Лобовое стекло. Самое удобное место. Держать девайс сможет одна присоска-кронштейн (при условии, что прибор не весит слишком много). В этом случае предпочтительнее всего прикрепить регистратор возле зеркала заднего вида.
2. Торпедо авто (передняя панель). Горизонтальная поверхность подойдет для фиксации более массивных и тяжеловесных изделий. Единственным «минусом» будет ограничение поля видимости капотом авто.

При крепеже видеорегистратора следует учитывать наличие в авто подушек безопасности, встроенных в торпедо.

Это приведет к травмированию водителя и пассажира, сидящего спереди. Поэтому необходимо позаботиться о том, чтобы устройство находилось вне зоны действия подушек безопасности.

Способы крепления проводов

Мало подключить видеорегистратор к питанию в машине, нужно еще подумать о фиксации проводов. Для этого существует два способа:

• скрытая установка: подразумевает крепление кабелей под панелью приборов, а после этого — под обшивкой; если применяется данный способ, рекомендуется оставлять возле устройства часть свободного кабеля, для удобства поворота прибора в случае надобности;
• установка открытая: после подключения автомобильного видеорегистратора к питанию, провода фиксируются на боковой стойке и потолке с помощью специальных скобок из пластика; такие крепежные элементы на липучках обычно идут в комплекте с гаджетом;

Лучший способ — подключение видеорегистратора к прикуривателю

Подсоединить гаджет для видеосъемки к прикуривателю проще простого.

Для этого достаточно подключить в него специальный разъем.

Однако и здесь есть свои нюансы. Дело в том, что в современном авто это гнездо уже оказывается чем-то занятым.

Туда могут быть включены:

• телевизор для автомобиля;
• «зарядка» для телефона;
• FM-трансмиттер;
• навигатор.

Данный способ подключения дает возможность гаджету функционировать только при условии поворота ключа в зажигании. А прибор может понадобиться и в «спокойном» состоянии авто.

Как подключить видеорегистратор в машине без прикуривателя?

Если устройство подсоединяется посредством ЮСБ-соединителя, занятый прикуриватель — не проблема.

Подключение к магнитоле

Один из самых простых и популярных способов.

Питание автомагнитолы составляет 5 Вольт.

Все, что нужно сделать автолюбителю — надежно зафиксировать видеорегистратор и провести его запитку с помощью оранжевого кабеля, ведущего к магнитоле.

Провод находится под торпедо.

Подсоединение к плафону освещения

Данный метод предусматривает выполнение действий по следующей схеме:

1. Вооружитесь обычной или крестообразной отверткой. Это понадобится для подготовки подключения видеорегистратора к плафону освещения.
2. Демонтируйте плафон. Данное устройство может крепиться различными способами, в зависимости от марки автомобиля.

К зажиганию

Этот вариант используется не так широко, ведь прикрепленный таким образом регистратор функционирует только после того, как будет повернут ключ.

Для того, чтобы задействовать замок зажигания в деле подключения гаджета для видеосъемки, следует:

• произвести фиксацию устройства и подключить его с помощью адаптера;
• подсоединить кабеля к системе зажигания;
• определить клемму “+” посредством тестера и подсоединить к ней шнур такой же полярности;
• зафиксировать «минус» к аналогичным контактам автомагнитолы или разводки.

К аккумулятору

При выборе способа подключения гаджета к АКБ, автолюбитель должен выполнить следующие действия:

• расположить видеорегистратор на уготованную ему позицию;
• подсоединить шнур с помощью переходника, соблюдая полярность; если ее нарушить, устройству может быть нанесен ущерб и его придется нести в автосервис;
• вывести кабель в подкапотное пространство, делая это под обшивкой; защитить цепь поможет установка предохранителя;
• подключить «+» к аккумуляторной батарее, а «-» к произвольной точке объединения кабелей с этой полярностью в бортсети авто.

При потребности круглосуточной видеосъемки подключение к аккумулятору станет оптимальным выходом.

Выключить гаджет в этом случае можно будет через кнопку на самом девайсе.

К блоку предохранителей

Метод отличается безопасностью. Для того, чтоб соединить блок предохранителей и видеоустройство, необходимо:

• приобрести стандартный предохранитель для автомобиля;
• с помощью паяльника прикрепить шнур от контакта штекера «+» к одной из ножек, а также соединить пайкой контакт «-» и шнур с кольцом;
• используя винт, закрепить на каркасе передней панели провод с кольцом;
• поместить предохранитель в «вакантное» гнездо блока.

Меры предосторожности

При подключении видеорегистратора желательно обладать хотя бы минимальными знаниями в области пайки и обращения с электричеством. Во избежание несчастных случаев соблюдайте следующие рекомендации:

• перед тем, как работать с проводкой авто, скиньте с батареи клеммы, чтобы не спровоцировать замыкание;
• орудуйте паяльником аккуратно, чтобы не причинить ущерб АКБ;
• помните о необходимости изолирования соединений;
• провода под панелью следует прокладывать бережно, не допуская оголения изоляции и скамкивания; следите за расслабленным состоянием шнура и отсутствием объектов, о которые он может тереться;
• пользуйтесь тестером для безопасной проверки напряжения на проводах.

Стоимость работы мастеров

Стоимость услуг специалистов по монтажу данного девайса зависит от типа оборудования и количества камер. Ценовой диапазон установки видеорегистратора составляет от 1 500 до 25 000 рублей.

Где заказать установку и подключение видеорегистратора?

Данный сервис доступен по таким адресам:

В Москве

• ул. Крылатские Холмы, 14, «Autosecurity», тел.: +7 499 653 88 44;
• ул. Острякова, 3, «Хороший Сокол», тел.: +7 (495) 151-03-83;
• ул. Маршала Прошлякова, 19, «РосТехАвто», тел.: +7 (495) 132-05-84.

В Санкт-Петербурге

• Хасанская улица, 1, «Ровелс Ладожская», тел.: +7 (812) 416-06-81;
• Выборгское шоссе, 212г, «General Auto Service», тел.: +7 (812) 903-33-29;
• Заставская, 1 к2, «Нева-Сервис», тел.: +7 (904) 645-93-55.

Помните: от правильной установки и подключения видеорегистратора зависит его корректная работа.

При возникновении вопросов, касающихся монтажа гаджета, обращайтесь за помощью к профессионалам.

Как подключить видеорегистратор в машине без прикуривателя

Вопрос, как подключить видеорегистратор в машине без прикуривателя, наиболее интересен любителям использования нескольких электронных гаджетов. Водители часто подключают к единственному открытому гнезду электроснабжения зарядки мобильных телефонов, навигаторы, FM-трансмиттеры, ионизаторы воздуха, так что прикуриватель постоянно занят.

С такой же проблемой сталкиваются покупатели импортных машин последних поколений. Так, корейский автоконцерн Hyundai полностью отказался от комплектации легковых машин прикуривателями и пепельницами, их место заняли порты AUX и USB. Европейские производители практикуют выпуск базовых моделей, для которых «пакет курильщика» предлагается как дополнительная опция, за отдельную плату.

Чтобы обойти подобные ограничения, владельцы моделей видеорегистраторов с традиционным способом подключения прибора (через прикуриватель), вынуждены искать методы прямого получения питания от энергосистемы автомобиля.

Типичные места установки регистратора

Место установки прибора важно для прокладки проводов питания, выбора места подключения видеорегистратора. Основными местами установки видеорегистраторов стали верхняя панель «торпедо» и лобовое стекло машины.

Достоинствами крепления прибора на «торпедо» становятся устойчивое положение регистратора, возможность снимать его на стоянке во дворе. Недостатком такого расположения становится ограничение нижнего обзора видеокамеры капотом автомобиля.

При установке видеорегистратора на лобовое стекло, свисающий провод питания мешает обзору, что часто проявляется при резких маневрах машины. В остальном расположение камеры за салонным зеркалом заднего вида вполне удобно.

Куда и как подключить видеорегистратор в машине без прикуривателя

Для любителей электронных гаджетов выходом может стать покупка разветвителя, который подключается к прикуривателю через стандартный штекер и снабжен несколькими выходными портами различных форматов. Для такого адаптера важными параметрами становятся максимальная величина тока, эффективность встроенных предохранителей.

При полной загрузке возможны перегрузки устройства, нагрев внутренних цепей, отмечены случаи возгорания. Кроме того, такие адаптеры нельзя использовать в моделях автомобилей, не оборудованных прикуривателем. Нет проблем у владельцев видеорегистраторов, подключаемых к электросистеме через разъем USB. Такой прибор можно подключить через штатные порты на панели «торпедо» или через разъемы автомагнитолы.

Среди нестандартных способов подключения с использованием типового штекера, практикуемых российскими автолюбителями, можно отметить:

1. Подключение к гнезду прикуривателя с внутренней стороны.
2. Прямое подключение к аккумулятору или питающим разъемам магнитолы.
3. Присоединение к питанию электроосвещения через потолочный плафон.
4. Подключение к блоку предохранителей.

Подключение видеорегистратора к плафону освещения

При верхнем размещении прибора логичным будет подключение видеорегистратора к плафону освещения, как самому близкому узлу электроснабжения. Разобрав передний плафон салонного освещения (с помощью обычной или крестообразной отвертки), провода штекера припаивают к плюсовым и минусовым контактным площадкам плафона или к разъемам шлейфа.

Заизолированные скрутки проводов всеми канонами электротехники не рекомендуются. Ненадежное соединение может вызывать помехи в работе регистратора, искажения видеозаписи.

Для определения мест подключения плюсового провода, массы в шлейфе плафона, проверки сетевого напряжения осветительной системы нужно использовать универсальный мультиметр.

Для подводки питания к видеорегистратору от осветительной системы штатный штекер прибора непригоден, его нужно разобрать.

Браться за разборку штекера, припайку проводов специалисты рекомендуют людям с техническим образованием или навыками электромонтажных работ.

Полную безопасность при подключении к плафону освещения обеспечит специальный модуль питания, который легко найти в продаже.

Достоинством блока питания становится встроенный резистор (150 Ом). Для некоторых моделей видеорегистраторов (с потреблением менее 200 мА) электрическую схему нужно дополнить нагрузочными резисторами.

Скрыто проложить провода к отверстию в «торпедо» или плафону освещения можно, сняв обшивку боковых стоек ветрового стекла.

Другим способом прокладки провода может быть открытое размещение кабеля на стыке стойки с ветровым стеклом. В этом случае цвет провода можно подобрать в тон обшивке салона и закрепить его пластиковыми липкими скобками.

Подключение видеорегистратора к блоку предохранителей

К безопасным способам подключения видеорегистратора относится присоединение штекера прибора к блоку предохранителей. Для такого подключения нужно:

• купить стандартный автомобильный предохранитель;
• к одной из ножек припаять провод от плюсового контакта штекера;
• к минусовому контакту штекера припаять провод с кольцом;
• провод с кольцом закрепить винтом на каркасе «торпедо»;
• установить предохранитель в свободное гнездо блока.

Получение питания без разборки штекера рекомендуется для моделей видеорегистраторов с питанием в 5 вольт. Электрическая схема штекера понижает напряжение автомобильного аккумулятора до нужной величины.

Детально посмотреть, как подключить видеорегистратор в машине без прикуривателя, можно на видео:

Опасности нестандартного подключения видеорегистратора

Большинство самостоятельных подключений при неграмотном исполнении опасно. Автопроизводители, зная о способах нестандартного подключения электронных приборов к прикуривателю, не рекомендуют такие методики. Электрическая схема, предохранители штатного устройства рассчитаны на кратковременное использование. При постоянной эксплуатации провода подвергаются тепловому старению, на которое не реагирует предохранитель, рассчитанный на отключение при граничных пусковых токах.

При подключении видеорегистратора к аккумулятору нужно предусмотреть кнопку разрыва цепи. При прямом подключении прибор будет работать постоянно, разряжая аккумулятор при выключенном зажигании.

При правильном подключении видеорегистратор не потеряет своей функциональности, качество видеозаписи не ухудшится.

Как подключить видеорегистратор к блоку предохранителей?

я взял предохранитель и припаял к одной его части провод. Это + провод. Второй провод кинул на массу. Далее взял зарядное, которое втыкают в прикуриватель и кинул на него провода — и +. В выход USB вставил длинный провод и протянул его под обшивкой.

Это только так говорится, что павлин будет сделан из пластиковых бутылок). На самом деле понадобится много составных частей. Вот на этой картинке они представлены:

Понадобятся старая пластмассовая канистра, пенопласт, шестьдесят пластиковых бутылок, крепкая проволока, металлическая сетка, саморезы, пластиковые трубки, которые станут ножками павлина. От канистры отрезайте полоску и крепите ее к корпусу канистры саморезами.

Теперь согните проволоку так, чтобы часть ее была прямая, а верхнюю часть изогните под спинку. На прямую часть надевайте пластиковые трубки — это получились ноги павлина. И крепите их к основанию. На изогнутую часть надеваем канистру и получаем остов павлина.

Возьмите темную бутылку и отрежьте у нее горлышко и донышко. Разрежьте корпус бутылки на восемь частей в длину — это будут длинные перья. А донышко разрежьте на 6 частей — это короткие перья. Теперь рядками прикручивайте эти перья к корпусу павлина сзади, по бокам и снизу туловища. Самые большие перья вырезайте из двухлитровой бутылки.

Возьмите молочные бутылки, отрежьте гладкую часть и сделайте из нее бедрышки павлина, прикрепив узкой частью к ногам, а широкой — в канистре.

Теперь берите кусок сетки и положите ее на корпус павлина. Отрежьте сбоку так, чтобы получилась форма крыла. Далее отрежьте лишнюю часть сетки так, чтобы получился хвост. Длину хвоста делайте, какую хотите. Теперь прикрепите самые большие перья к металлической сетке, но смещайте их по отношению друг к другу, как в настоящем крыле. На них полукругом крепите короткие перья, вырезанные из других бутылок, перемежая коричневые с зелеными. Получится так:

Из пенопласта вырезайте голову, отшлифуйте ее. Вместо глаз вставьте бусины или возьмите из от игрушек. Для головных перьев вновь нарезайте тонкие, расширенные в одного конца полоски — расширение надрежьте «лапшой». И вставьте эти перья в голову. Нос сделайте из бутылки и прикрутите саморезами.

Шею сделайте их двух бутылок без дна, вставив одну в другую и соединив их с туловищем и головой.

Лапки вырезайте из маленьких коричневых бутылок и крепите к ноге на остове.

Теперь покрасьте почти готового павлина эмалью.

Из зеленых бутылок нарежьте длинные куски и согните их пополам. Края надрежьте. Нанесите на широкий край рисунок краской. Крепите их снизу, чтобы ряды перекрывали друг друга. Можете докрасить павлина красками из баллончиков другого цвета. Получиться у вас должно что-то вроде этого

или этого павлина или что-то совершенно свое).

Самый простой способ изготовления ушей зайчика будет способ из плотной бумаги. Для этого берется белая плотная бумага, вырезаются два уха и полоска шириной 3-5 сантиметров длиной по размеру головы. Все склеивается и на один утренник этого хватит.

Здесь вместо бумаги можно использовать тот же искусственный войлок. Не плохо подойдет и обычный упаковочный материал, который используется для упаковки женских сапог с длинными голенищами (вставляется во внутрь голенищ) – он белый и достаточно жесткий. Все это можно обшить тканью.

Другими вариантами заячьих ушек может быть их крепление на ободок или на шапочку. Шапочку можно использовать самую обычную.

В этом случае заячьи ушки можно изготовить из меха, велюра, вельвета. Сначала нужно вырезать заготовки ушей (4 штуки). Здесь не забывать припуск на будущий шов. Сшить по две и если ткань не держит форму, то для жесткости вовнутрь поместить тот же синтепон, ватин или искусственный фетр.

Шапочку можно сшить как из этого же материала, так и любого другого, который достаточно тянется.

Если использовать обычный ободок, то его просто нужно обшить такой же тканью, что использовалась и для ушек. Вот варианты:

Касаясь снежков, то и здесь несколько предложений. Самый простой, это их изготовление из ваты или синтепона. Для чего сначала формируется шарик (чтобы было легче руки нужно смачивать в воде), После этого зафиксировать форму с помощью клея ПВА. Для этого клей разводится водой 1:2 и кисточкой наносится на поверхность. После завершения дать клею высохнуть.

Другой вариант изготовления снежков, это сшить сначала из тонкой белой ткани (можно из обычного капрона от ненужных колготок белого цвета) «чехлы» и заполнить их синтепоном. Это конечно потребует больше времени, но зато эти снежки уж точно не развалятся.

Самый простой способ изготовления снежков, это их обычных ватных дисков. Для чего взять несколько и туго прошить посередине. После этого придать объем шара.

Источник
