Установка LED-модулей Osram в ПТФ Mitsubishi Outlander III рестайлинг 3 2020 года

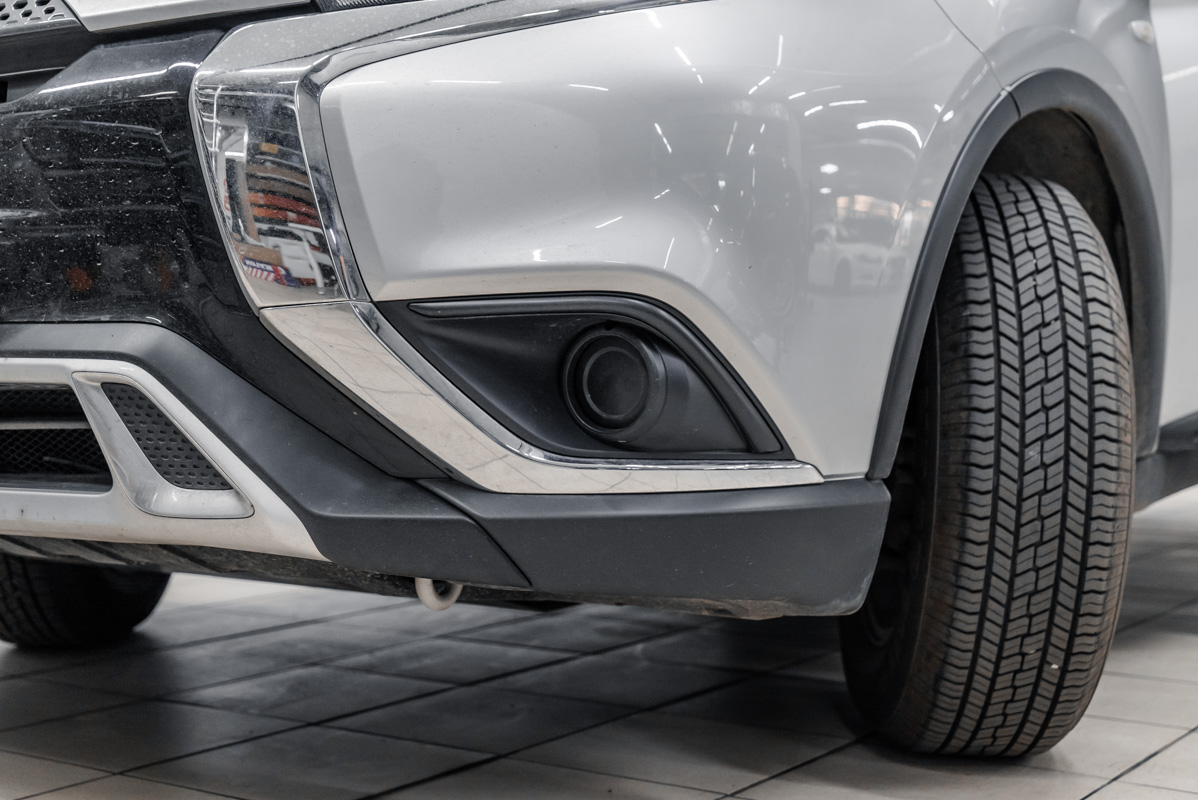

В наш автосервис на «Мельникова, 5» обратился владелец автомобиля Mitsubishi Outlander III рестайлинг 3 2020 года с заглушками в области противотуманных фар – собственно, требовалась установка светодиодных противотуманок , так что поставим модули ПТФ Osram LEDriving FOG103, подключив их таким образом, чтобы они загорались в момент зажигания, выполняя роль дневных ходовых огней (ДХО).

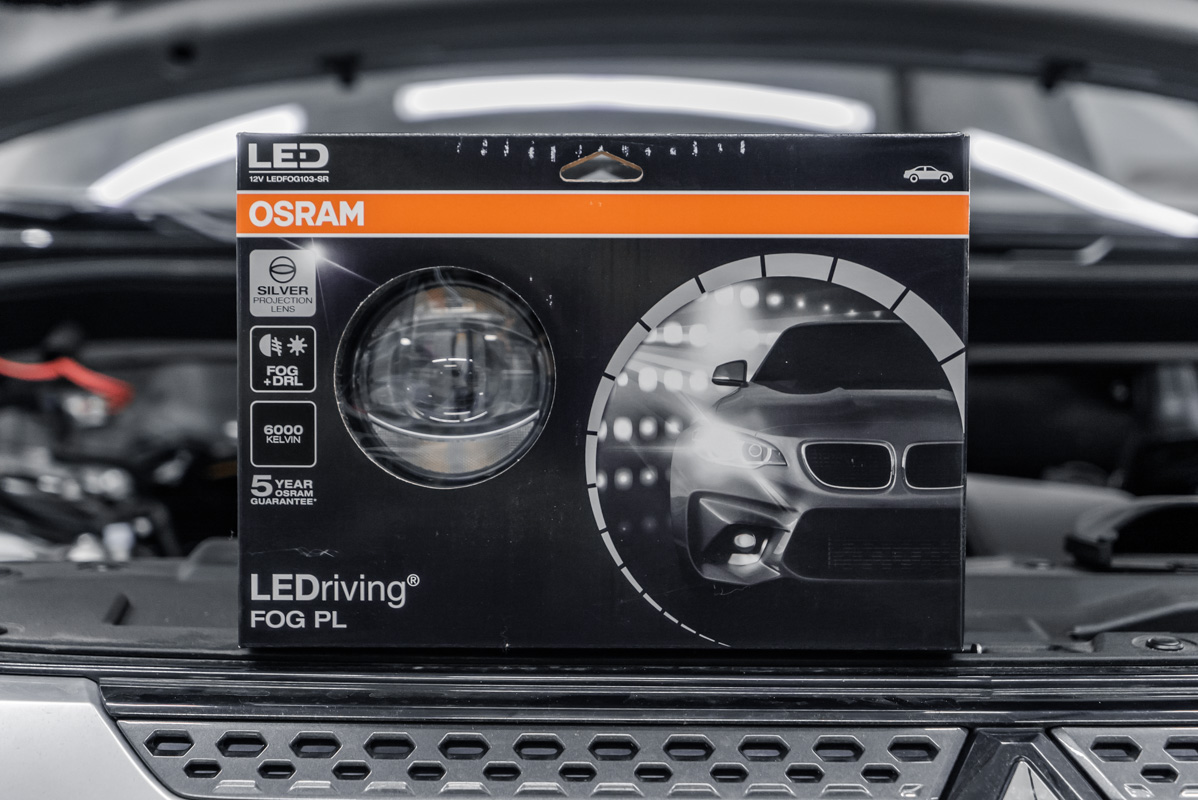

Светодиодные противотуманки Osram LEDriving FOG103 являются универсальным изделием, подходящим для установки практически на любые автомобили, причем их можно устанавливать как вместо штатных галогенных модулей, так и в потенциальное посадочное место ПТФ, предусмотренное на заводе.

Если сравнивать светодиодные противотуманные фары со штатными галогенными, то первые, разумеется, выигрывают по всем параметрам. В первую очередь ПТФ модули Osram LEDriving FOG103 светят ярко-белым светом, а не желтым, что демонстрируют заводские газовые лампочки, во-вторых, светодиоды потребляют меньше питания аккумулятора, но при этом генерируют более яркий световой пучок .

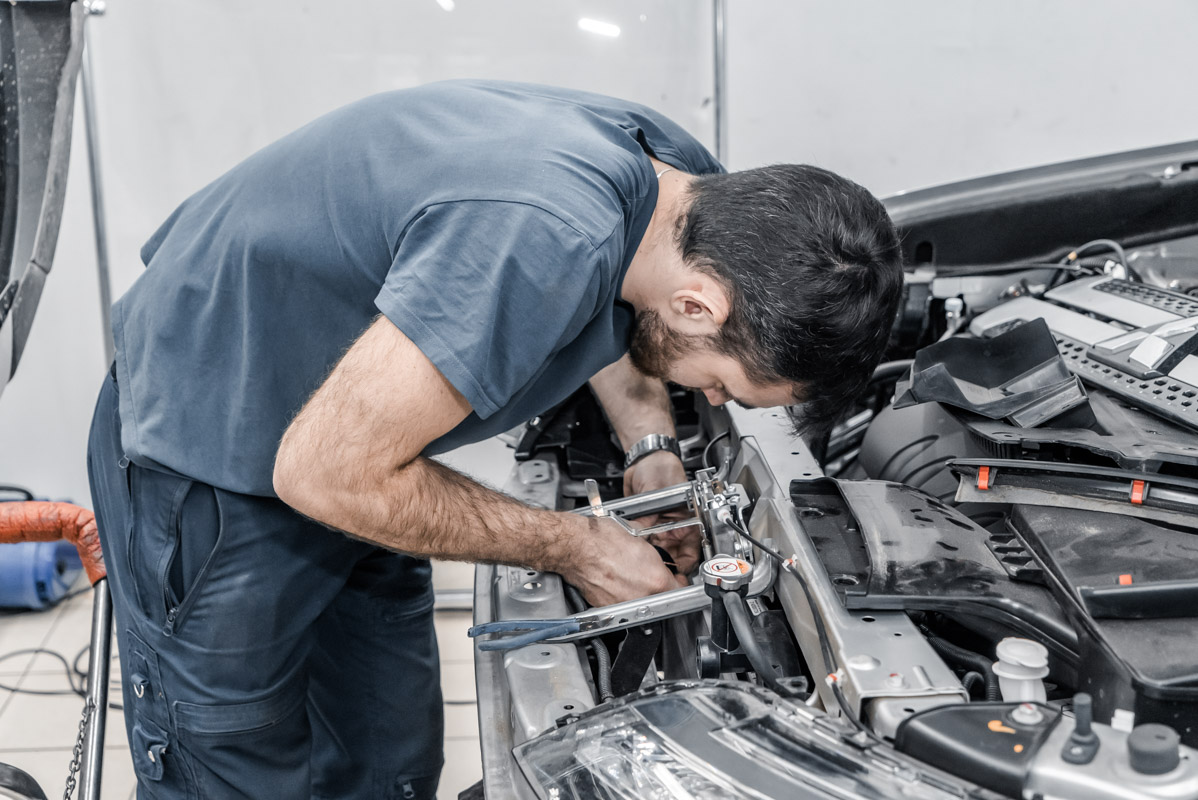

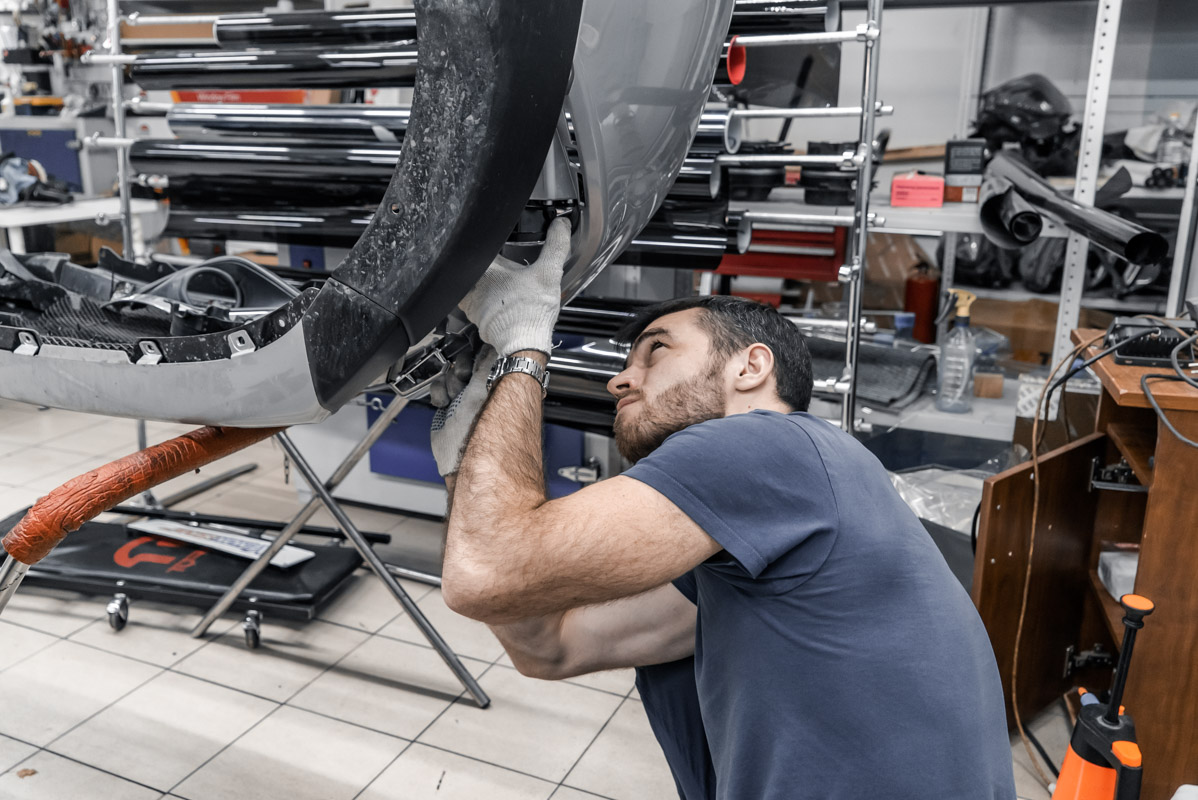

Установка противотуманных фар на Митсубиси Аутлендер подразумевает полный демонтаж бампера, поэтому работа в данном случае продолжительная – по времени мы справились примерно за 3 часа . Положение новых модулей мы отрегулировали с помощью фараскопа, выставив их на необходимом для ПТФ уровне. На результат предоставляется гарантия сроком 12 месяцев.

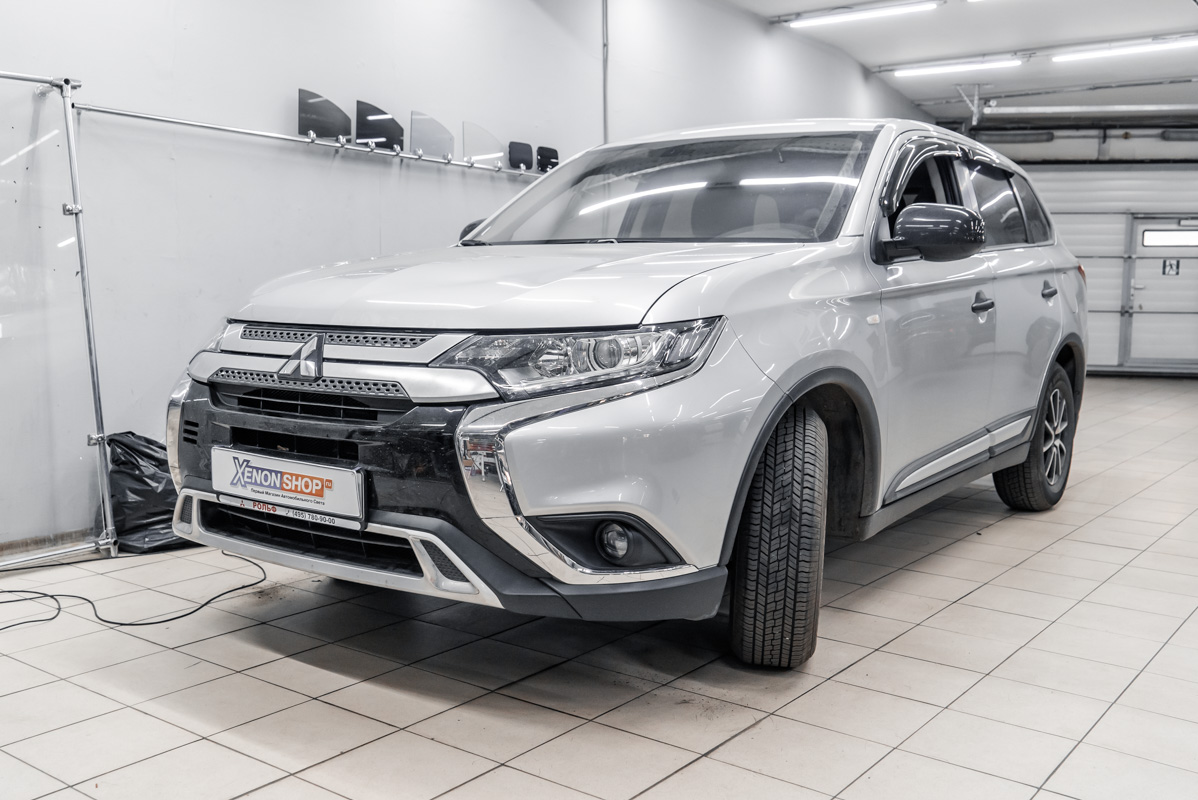

Итак, смотрим на итог нашей работы: установка светодиодных ПТФ на Mitsubishi Outlander положительным образом скажется на общем рассеивании тьмы, так как свет новых противотуманок в случае необходимости может дополнять ближний свет фар, эффективно освещая дорожное полотно перед машиной. Светотеневая граница получилась плотная и яркая , да и со стороны автомобиль с противотуманками смотрится гораздо красивей, чем с заглушками на их местах.

Записаться на установку светодиодных модулей в ПТФ

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Источник

Тема: OUT III: Передние противотуманные фары Mitsubishi Outlander III: : вопросы ремонта, замены, совместимости. Все в одном месте

Опции темы

OUT III: Передние противотуманные фары Mitsubishi Outlander III: : вопросы ремонта, замены, совместимости. Все в одном месте

В передних противотуманных фарах Mitsubishi Outlander III 2013-2015MY применяется лампа Н11 мощностью 55 Вт
В передних противотуманных фарах Mitsubishi Outlander III 2015-2018MY применяется лампа Н16 мощностью 19 Вт
Как заменить перегоревшую лампу в ПТФ #post111341
Регулировка передних противотуманных фар Mitsubishi Outlander III #post423630

Каталожные номера передних противотуманных фар. Оригинал и аналоги/заменители
Фара противотуманная Mitsubishi Outlander III (2013-2014-2015MY) дорестайлинг
Mitsubishi 8321A144 Фара противотуманная Mitsubishi Outlander III (2013-2015MY) дорестайлинг
8321A467 Фара противотуманная Mitsubishi Outlander III, 12V-55W, HALOGEN, BRACKET INTEGRATE TYPE
ПТФ+ДХО:

Передняя противотуманная фара на Mitsubishi Outlander III 2013MY, 2014MY, 2015MY (дорестайл) подходит от следующих машин: Citroen C4, Land Rover Freelander II, Renault Sandero, Renault Daster, Renault Megan, Nissan Almera, Nissan Terrano II, Lada Largus/Granta. Так же данный тип ПТФ ставится на некоторые модели Opel, Porsche, Suzuki, Ford, Jaguar. Под спойлером смотрите различные варианты аналогов.

Аналоги:
Valeo 088 899
Valeo 088 358 фото
Valeo 043 352
Valeo 088 765
Valeo 088 787
Valeo Renault 8200074008
Depo 314-2009N-AQN
Sat ST-551-2007N (Китай!)

2. Передние противотуманные фары CITROEN С4. Взаимозаменяемы с ПТФ Peugeot 4007 и Citroen C-Crosser!
Citroen/Peugeot 6206.39 или 6206.E1 Цены exist
Аналоги:
Leart 24.130.800
TYC 19-5785-11-2
Depo 551-2007N-UE
Depo 551-2007N-UQ
Valeo 088 358
Valeo 043 352
Valeo 088 765
Valeo 088 787
BSG BSG 2N11 15201 AB
Dello 01-3067100027-A
Dl-autogruppe CHK01471
Feituo FDFOC05-223
Ford 1 209 177
Ford 2N11-15201-AB
Logem LRT-298
Opel 67 10 027
Porsche 955.631.16300
Prasco FD3504413
Renault 8200 074 008
SCT SCT051
SCT SCT052L Фара противотуманная, левая
SCT SCT052R Фара противотуманная правая
Signeda ZRN2007L/R
Suzuki 35500-63J02
Suzuki 35500-63J01
Suzuki 35500-63J00
Taksim DA-2133 Фара противотуманная, левая
Taksim DA-2134 Фара противотуманная правая
Taksim R.MGN-2139
Dp group BP 1277
Hi-Drive RS-579-007
Sat ST-551-2007N
Asam 16009
Van Wezel 4041999V
Van Wezel 4327999
Nissan 26154-4A00D
Nissan 26154-EA525
HL Group Oy 61-195785
Jaguar C2S 1740
SCT SCT052LR Фары противотуманные комплект

3. Передние противотуманные фары Renault 8200074008 Sandero/Daster/Megan

Фара противотуманная Mitsubishi Outlander III (2015-2016-2017-2018-2019-2020MY) рестайлинг Dynamic Shieldг
8321A669 Фара противотуманная Mitsubishi Outlander III, 12V-55W, HALOGEN
8321A747 Фара противотуманная Mitsubishi Outlander III, LED, левая
8321A748 Фара противотуманная Mitsubishi Outlander III, LED, правая
Mitsubishi MZ581985EX Фары противотуманные LED Mitsubishi Outlander IV (2015-2020MY) рестайлинг Dynamic Shield, комплект
Аналог комплекта — Valeo 047414 #post405740
Передняя противотуманная фара на Mitsubishi Outlander IV 2015MY, 2016MY, 2017MY, 2018MY, 2019MY (рестайлинг Dynamic Shield) по состоянию на октябрь 2018 г. имеет одну замену — Sailing MBL8321A6565
Отчет об установке #post389152

Если у Вас треснуло стекло ПТФ, то можно заменить только стекло. Стекло противотуманной фары подходит от Lada Largus/Granta/Kalina (кодов нет, см. в магазине з/ч ВАЗ) и от Renault Logan RNMEG03-080-Z или RNMEG03080Z или BR2011013N .
Ремонт передней ПТФ (замена стекла). Разбил стекло ПТФ. Ремонт противотуманки. #post225487, #post199276, отчет в фото, #post326099

• Самостоятельная активация ПТФ на Outlander 2013-2018MY#post199257, в картинке
• Установка противотуманных фар на Outlander 2013-2018MY без ПТФ. Дооборудование ПТФ.
  Доустановка ПТФ на Outlander 2013-2015MY без противотуманок и активация ПТФ #post166933, #post186626, #post199351, #post331599
  Доустановка ПТФ на Outlander 2015-2018MY без противотуманок #post363582, #post389152
  Установка штатных LED ПТФ на Outlander III (2015-2018MY) без противотуманок #post363847, #post360650
• ПТФ + Дневные ходовые огни (ДХО, DRL)
  ПТФ с Day Running Lights (DRL, ДХО) и функцией подсветки в повороте #post248992
  Светодиодные (LED) ПТФ с функцией ДХО (DRL) OSRAM LEDriving FOG, #post255683
  Самостоятельная установка ПТФ с ДХО на Outlander III #post240603
  ПТФ в пол-накала в режиме ДХО #post381448
  Valeo 044186 FOG LAMP + DRL (ДХО + ПТФ) в Mitsubishi Outlander 2.0 4WD Intense #post279023
• Ксенон в ПТФ. Ксенон в противотуманки. Ксенон в противотуманные фары #post240603
• Тюнинг ПТФ. Замена противотуманок на светодиодные. Замена передних противотуманных фар на линзованную оптику. Установка дополнительных ПТФ. Замена ПТФ на альтернативные, установка дополнительных, линзованые ПТФ и т.д. #post187473, #post227315, #post262041, #post294778, #post324600, #post363860,
• Хромированные накладки ПТФ с ДХО и LED поворотником #post381921

Последний раз редактировалось Балу; 13.12.2021 в 16:54 . Причина: upd_

Источник

Проводка противотуманных фар Mitsubishi Outlander III 2012-2014 4PIN, без ДХО

•
•
•
•

•
•
•
•

Проводка противотуманных фар Mitsubishi Outlander III 2012-2014 4PIN, без ДХО

Производитель: AAA
Код товара: FGW-010

Проводка противотуманных фар Mitsubishi Outlander III 2012-2014 4PIN, без ДХО

Передние ПТФ фактически являются таким же необходимым атрибутом современного автомобиля, как и головные фары или подлокотник. Благодаря наличию в сети тематических форумов и специальных автомобильных соцсетей, Вы легко найдете фото и видеоотчеты по самостоятельной установке туманок на Mitsubishi Outlander-3 2012-2014.

Однако на этапе поиска запчастей Вас будет поджидать неприятная неожиданность — цены на оригинальные запчасти достигают запредельных высот. Там оригинальная проводка передних противотуманок cтоит примерно 2500 р.

Наш магазин предлагает достойное решение проблемы — дубликатную проводку для питания ламп передних противотуманных фар отечественного производства в 3 раза дешевле оригинала.

Данная проводка легко устанавливается на автомобиль без необходимости обращения на СТО дилеров Mitsubishi. Все разъемы соответствуют оригиналу.

Перед заказом проводки рекомендуем найти место установки проводки под пластиковой обшивкой переднего бампера и cверить типы разъёмов на данных фото с разъемами на Вашем автомобиле.

Наша проводка подходит только на противотуманные фары БЕЗ ДХО.

Разъемы подключения к галогенным лампам с цоколем H8/H11 также соответствуют оригинальной проводке и выглядят следующим образом:

Место подключения проводки доступно без снятия переднего бампера. На схеме ниже представлен способ подключения разъемов проводки к общему подкапотному жгуту проводов:

Для работы данной проводки Вам потребуется активация функции ПТФ в блоке управления электрооборудованием ETACS ECU.

Способ самостоятельной активации представлен на рисунке ниже:

Источник

Установка LED ПТФ на Mitsubishi Outlander III рестайлинг

Принимали не так давно в своем автосервисе автомобиль Mitsubishi Outlander, у которого в начальной комплектации не было противотуманных фар, а лишь заглушки на их местах, собственно, клиент пожелал на место заглушек установить противотуманные модули . Без проблем, в работе мы будем использовать светодиодные ПТФ MTF-Light FL10W, которые предусмотрены для штатной установки в ряд различных марок, в том числе и на Митсубиси. Разумеется, ставить обычные противотуманки с лампочками в данном случае совершенно нецелесообразно, хотя, безусловно, на некоторых автомобилях мы производили подобную работу.

Светодиодные противотуманки MTF-Light F10W генерируют чисто-белый свет в температуре 5000 K , тогда как стандартные галогенные ПТФ светят желтым светом, который, к тому же, проигрывает по яркости. Вообще устанавливать в 2020/21 году галоген в качестве источника автосвета весьма странно – галоген служит меньше светодиодов, тем более в данном случае у нас получаются цельные модули со встроенными яркими чипами, дающими более равномерный световой поток, чем даже от светодиодные ламп в штатных противотуманных фарах.

Для установки противотуманных фар на место заглушек Митсубиси Аутлендер нам потребовалось полностью демонтировать бампер . Далее с бампера удаляются заглушки, освобождающие пространство для маневра, после чего мы устанавливаем и надежно фиксируем светодиодные ПТФ MTF-Light FL10W. Следующим шагом бампер накидывается обратно на автомобиль и новые противотуманные модули подключаются к бортовой сети, также важно отрегулировать их положение, чтобы добиться корректного распределения света. Работа такого плана занимает около двух-трех часов и, разумеется, мы предоставляем гарантию, как на результат, так и на материалы.

Итог работы очевидный: теперь у автомобиля Mitsubishi Outlander появились противотуманные фары, свет которых достаточно мощный, что можно наблюдать на итоговых фотографиях. Светотеневая граница плотная, яркая и ровная , что станет отличным дополнением к головному свет в плохих погодных условиях. Ну и, разумеется, дополнительный противотуманный свет создает весьма презентабельную картину – машина выглядит строго и аккуратно, белый свет фар отлично контрастирует на фоне черного кузова. А еще светодиодные ПТФ нередко используют в роли дневных ходовых огней (ДХО) – они потребляют совсем немного питания аккумулятора.

Записаться на установку противотуманных фар

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
