Проводка кабины газель 3302 змз 405

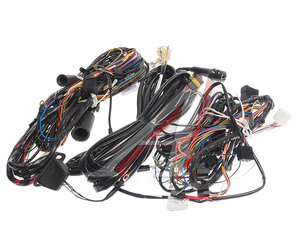

Проводка ГАЗ-3302 дв.ЗМЗ-405 комплект

Артикул: 3302-3724015/25/30

Данные обновлены: 15.02.2022 в 16:00

Характеристики

Код для заказа	153755
Артикулы	3302-3724015-01/ 25-20/ 0042030-10, 3302-3724015
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.21
Высота, м	0.12
Длина, м	0.42
Вес, кг	2.981

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
saleket01@autoopt.ru
Пн-Пт: с 9:00 до 19:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 100 шт.

На складах : 913 шт.

Артикул: 31029-1117010 EKO-03.23

На складах : 29 шт.

На складах : 169 шт.

На складах : 99 шт.

На складах : 12 шт.

На складах : 99 шт.

На складах : 104 шт.

На складах : 336 шт.

На складах : 97 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

Проводка на Газель 405: проблема с «массой»

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

Источник

Электрическая схема автомобиля газель с двигателем 405

Газель 405 Евро 3

Двигатель ЗМЗ-405 — характеристики и параметры

Двигатели ЗМЗ-405 предназначены для установки на грузовые автомобили ГАЗ-3302 Газель Бизнес полной массой до 3500 кг и на автомобили ГАЗ-2752 Соболь полной массой до 2980 кг, выпускаемых ОАО «ГАЗ».

Двигатели ЗМЗ-405 удовлетворяют нормам по токсичности «Euro 3» и имеют повышенную надежность и хороший ресурс.

Двигатели выпускаются в климатическом исполнении «У2» (по ГОСТ 15150), предназначенные для эксплуатации в умеренном климате при значениях температуры окружающего воздуха от минус 45 °С до плюс 40 °С и относительной влажности воздуха до 100 % при температуре плюс 25 °С.

Ввиду того, что конструкция двс ЗМЗ-405 постоянно совершенствуется, то отдельные узлы и детали могут несколько отличаться от описанных.

Двигатель ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов.

Расположение в моторном отсеке продольное. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива привода вспомогательных агрегатов. Система питания – фазированный распределенный впрыск топлива.

Двигатель ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

Запасные части и комплектующие двигателя ЗМЗ-405

Правая и левая опоры через кронштейны крепятся к блоку цилиндров, а задняя – к картеру коробки передач.

Справа на двигателе ЗМЗ-405 (по направлению движения автомобиля) расположены: дроссельный узел, датчик положения дроссельной заслонки, ресивер, впускной трубопровод; датчик температуры воздуха, топливная рампа с форсунками, генератор, стартер, масляный фильтр, привод масляного насоса, кран масляного радиатора, датчик детонации.

Слева расположены: термостат, датчик давления масла и датчик сигнализатора аварийного давления масла, указатель уровня масла, датчик фаз, выпускной коллектор.

Спереди: привод генератора и насоса охлаждающей жидкости – поликлиновым ремнем; привод распределительных валов – двухрядной цепью, датчик положения коленчатого вала.

Сзади: маховик. Сверху: катушки и свечи зажигания.

Рис.1 – Поперечный разрез двигателя ЗМЗ-405

1 – валик привода масляного насоса; 2 – головка цилиндров; 3 – впускная труба; 4 – крышка клапанов; 5 – указатель уровня масла; 6 – выпускной коллектор; 7 – блок цилиндров; 8 – коленчатый вал; 9 – масляный насос; 10 – масляный картер

Рис2. – Левая сторона двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – датчик температуры охлаждающей жидкости системы управления; 2 – датчик сигнализатора перегрева охлаждающей жидкости; 3 – датчик сигнализатора аварийного давления масла; 4 – штуцер подсоединения шланга к расширительному бачку; 5 – штуцер подсоединения вакуумного шланга усилителя тормозов; 6 – разъем датчика положения коленчатого вала; 7 – катушки зажигания; 8 – указатель уровня масла; 9 – датчик фазы; 10 – экран выпускного коллектора; 11 – выпускной коллектор; 12 – задний кронштейн подъема двигателя; 13 – картер сцепления; 14 – пробка слива масла; 15 – место подсоединения штуцера шланга слива масла из радиатора; 16 – кронштейн левой опоры двигателя; 17 – пробка слива охлаждающей жидкости

Рис.3 – Вид двс ЗМЗ-405 спереди

1 – шкив-демпфер коленчатого вала; 2 – датчик положения коленчатого вала; 3 – автоматическое натяжное устройство; 4 – генератор; 5 – топливная магистраль с форсунками; 6 – штуцер подсоединения шлага от адсорбера; 7 – дроссельный модуль с электроприводом; 8 – шланг малой ветви вентиляции картера; 9 – трубка основной ветви вентиляции картера; 10 – крышка маслоналивного патрубка; 11 – крышка клапанов; 12 – патрубок отвода охлаждающей жидкости в радиатор; 13 – ремень привода агрегатов; 14 – патрубок подвода охлаждающей жидкости из радиатора; 15 – водяной насос с электромагнитной муфтой; 16 – точка крепления провода «–» от кузова автомобиля; 17 – масляный картер

Рис.4 – Правая сторона двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – патрубок отвода охлаждающей жидкости в отопитель; 2 – патрубок подвода охлаждающей жидкости из отопителя; 3 – датчик детонации; 4 – точка крепления провода «–» КМПСУД и провода «–» с кузова автомобиля; 5 – крышка привода масляного насоса; 6 – ресивер; 7 – впускная труба; 8 – точка крепления провода «–» КМПСУД; 9 – крышка верхнего гидронатяжителя; 10 – передний кронштейн подъема двигателя; 11 – термоклапан; 12 – крышка нижнего гидронатяжителя; 13 – масляный фильтр; 14 – кронштейн правой опоры двигателя; 15 – стартер; 16 – опора вилки выключения сцепления

Технические характеристики двигателя ЗМЗ-405 и его систем

Тип — Бензиновый, 4-цилиндровый, 4-х тактный, рядный, с комплексной микропроцессорной системой управления впрыском топлива, зажиганием и впуском воздуха

Диаметр цилиндра и ход поршня, мм — 95,5?86

Рабочий объем цилиндров, см3 — 2464

Степень сжатия — 9,4

Порядок работы цилиндров — 1-3-4-2

Направление вращения коленчатого вала (со стороны шкива) — правое

Номинальная мощность при частоте вращения 4500±50 мин-1 — 14846, кВт (л.с.) 98,0 (133,3)

Максимальный крутящий момент при частоте вращения 4000±200 мин-1, Нм (кг/см) — 214,0 (21,8)

Система питания ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — Распределённый впрыск топлива электромагнитными форсунками во впускную трубу

Воздушный фильтр — С сухим сменным фильтрующим элементом (устанавливается на автомобиле)

Система вентиляции — Закрытая, принудительная, с клапаном разрежения

Система смазки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — Комбинированная, с автоматическим регулированием температуры масла

Масляный фильтр — Полнопоточный, неразборный, тонкой очистки

Система охлаждения ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — Жидкостная, закрытая, с принудительной циркуляцией жидкости

Термостат — Двухклапанный, с температурой открытия основного клапана 82 ± 2 °С ТС107-05 или ТР2-01 или ТА107-05

Электронная система управления — Управляет подачей воздуха, распределенным впрыском топлива электромагнитными форсунками во впускную трубу и зажиганием

Свечи зажигания — DR17YС/А

Электрооборудование ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — Постоянного тока, однопроводное, отрицательные клеммы источников и потребителей соединены с корпусом двигателя

Номинальное напряжение, В — 12

Генератор — Со встроенным выпрямительным блоком и регулятором напряжения

Стартер — С дистанционным электромагнитным включением и редуктором

Датчик сигнализатора перегрева охлаждающей жидкости терморезисторного типа — ТМ111-02

Датчик сигнализатора аварийного давления масла контактного типа — 2602.3829 или 4021.3829 или 6012.3829

Сцепление ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь — сухое, однодисковое, с диафрагменной нажимной пружиной

Основные параметры для регулировки и контроля двс ЗМЗ-405

Давление в системе смазки на прогретом двигателе в месте установки датчика аварийного давления масла при частоте вращения коленчатого вала на холостом ходу 850±50 мин-1, кПа (кгс/см2), не менее — 98 (1,0)

Зазор между электродами свечей зажигания, мм — 0,7. 0,85

Рабочая температура охлаждающей жидкости, °С — 80. 110

Минимальная частота вращения коленчатого вала на холостом ходу, мин-1 — 850 ± 50

Повышенная частота вращения коленчатого вала, мин-1 — 3150 ± 50

Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

Газораспределительный механизм (ГРМ) на Газ-3302 ЗМЗ 406-405-409 Евро-2 и Евро-3

Ремкомкомплект привода газораспределения (ГРМ) для двигателей ЗМЗ 405-406-409-514 стандарта «ЕВРО-3» увеличенный ресурс.

Производство ООО НПП «Люкс Сервис».

1. Звёздочка коленвала с меткой 23 зуба — 1 шт.

4. Гидромеханический натяжитель цепи L*=17 мм — 2 шт.

а) пластина стопорная промежуточного вала

Ремкомкомплект привода газораспределения (ГРМ) для двигателей ЗМЗ 405-406-409-514 стандарта «ЕВРО-2»

1. Звездочка коленвала с меткой 23 зуба — 1 шт.

2. Цепь привода промежуточного вала 72 звена — 1 шт.

3. Успокоитель цепи привода промежуточного вала L=196 мм — 1 шт.

4. Гидромеханический натяжитель цепи L=17 мм — 2 шт.

5. Рычаг натяжителя цепи со звездочкой на подшипнике 17 зубьев — 2 шт.

6. Звездочка ведомая промежуточного вала с меткой 38 зубьев — 1 шт.

7. Звездочка ведущая промежуточного вала со штифтом 19 зубьев — 1 шт.

8. Цепь привода распределительных валов 92 звена — 1 шт.

9. Успокоитель цепи привода распредвалов средний L=127 мм — 1 шт.

Ремонтный комплект привода ГРМ «Евро-3» полностью взаимозаменяем со штатным приводом ГРМ для двигателей ЗМЗ, выпущенных до 2008 года, стандарта «Евро-2»!

КОМПЛЕКТ ДЕТАЛЕЙ ДЛЯ ТЕКУЩЕГО РЕМОНТА МЕХАНИЗМА ПРИВОДА ГАЗОРАСПРЕДЕЛЕНИЯ (ГРМ на Газ-3302) ДВИГАТЕЛЕЙ ЗМЗ-406, ЗМЗ-405, ЗМЗ-409 Золотая серия производство ОАО ЗМЗ стандарта ЕВРО-2 и ЕВРО-3.

Цена 1700 руб. за комплект 16 шт.

КОМПЛЕКТ » СЕТ » ДЕТАЛЕЙ ДЛЯ ТЕКУЩЕГО РЕМОНТА МЕХАНИЗМА ПРИВОДА ГАЗОРАСПРЕДЕЛЕНИЯ (ГРМ на Газ-3302) ДВИГАТЕЛЕЙ ЗМЗ-406, ЗМЗ-405, ЗМЗ-409

6. Удлинитель болта крепления натяжного устройства (406.1006099) — 2 шт.

7. Паспорт 406.1006000

Натяжное устройство предназначено для работы в составе привода распределительного механизма взамен штатного башмака натяжителя цепи (406.1006090-11).

Схема привода распределительных валов (ГРМ, газораспределительный механизм) с рычагом натяжного устройства двигателей семейства ЗМЗ-406.10

Техническая характеристика натяжного устройства (ГРМ на Газ-3302).

Комплект деталей привода газораспределительного механизма (ГРМ) двигателей семейства ЗМЗ-406.10 на Газ-3302 (см. рисунок 1), выпускаемый , включает в себя: -две цепи 90 и 70 звеньев, либо 92 и 72 звена (изготовитель Даугавпилсский завод приводных цепей по заказу ООО «НТЦ«СЕТ»);

Два гидронатяжителя, изготавливаемые ООО «НТЦ«СЕТ»; -два натяжных устройства, которые состоят из рычага и звездочки и устанавливаются вместо башмаков, изготавливаемые ООО «НТЦ«СЕТ»; -два болта крепления верхнего и нижнего натяжных устройств, удлинитель болта, изготавливаемые ООО «НТЦ«СЕТ»;

Натяжное устройство, т.е. рычаг и звездочка, выпускаются в различных вариантах:

Стальной рычаг и звездочка на подшипнике качения; -рычаг из авиационного алюминиевого сплава и стальная звездочка на бронзографитовой втулке.

Монтаж натяжного устройства (ГРМ на Газ-3302)

1 Детали, входящие в комплект, взаимозаменяемы с соответствующими деталями, устанавливаемыми на двигатели на заводе-изготовителе.

2 Установку деталей на двигатель необходимо производить в соответствии с инструкцией «Привод распределительных валов на двигателях моделей ЗМЗ-406.10, ЗМЗ-405.10, ЗМЗ-409.10 и их модификациях».

3 При наличии в комплекте деталей оси верхнего натяжного устройства эту ось необходимо установить на место болта и удлинителя крепления верхнего башмака.

После установки натяжного устройства на ось необходимо убедиться, что натяжное устройство свободно перемещается на оси.

Внимание! Не допускается после установки и разрядки гидронатяжителей в рабочее положение принудительно натягивать цепи и таким образом добиваться перемещения плунжера гидронатяжителя. Это может привести к заклиниванию и разрушению деталей привода.

При установке деталей привода из комплекта плунжер гидронатяжителя и рычаг натяжного устройства должны иметь контакт, как это указано на рисунке 2.

Условия транспортирования и хранения

Условия транспортирования и хранения комплекта ГРМ (газораспределительный механизм) на Газ-3302 должны гарантировать защиту его от механических повреждений и атмосферных осадков.

Электрическая схема автомобиля газель с двигателем 405

Схема электрооборудования автомобиля Газель

Схема электрооборудования автомобилей Газель с двигателями УМЗ-4216, ЗМЗ-40522: 1- левый боковой указа­тель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель поворота; 5 — стар­тер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9, 10 — плафоны освещения грузового салона (для автофургонов); 11 — плафон освещения передней части кабины; 12 — электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 — выключатель пла­фон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 — плафон платформы (ГАЗ-3302,-33021,-33027); 16 — выключатель зуммера (ГАЗ-3302,-33021,-33027); 17 — зуммер сигнала водителю (ГАЗ-3302,-33021,-33027); 18 — звуко­вые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод крана отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопителя; 30 — панель управления отоплением и вентиляцией (1 — выключатель крана отопителя; 2 — лампа подсветки панели управления отоплением и вентиляцией; 3 — реле; 4 — выключатель элетровентилятора основного отопите­ля; 5 — выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 — верхний блок предохранителей (в салоне); 32 — нижний блок предохранителей (в салоне); 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации; 35 — радиоприемник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона (правая сторона); 39 — выключатель плафона освещения салона (левая сторона); 40 — плафон освещения подножки (для автобусов); 41 — плафоны освещения салона (правая сторона); 42 — плафон освещения салона (ле­вая сторона); 43 — прикуриватель; 44 — выключатель проверки исправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 — реле указателей поворота; 48 — переключатель электрокорректоров фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле-прерыватель сигнализатора стояночного тормоза; 51 — регулятор освещения комбинации приборов; 52 — разъем (колодка проводов) для подсоедине­ния системы АБС; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещения вещево­го ящика; 56 — плафон освещения вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4×4); 59 — реле управления стеклоочистителем; 60 — колодки системы управления двигателем; 61 — датчик указателя температуры охлаждающей жидкости; 62 — датчик сигнализатора перегрева охлаждающей жидкости; 63 — стекло­очиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 — датчик скорости; 68 — выключатель ламп света заднего хода; 69 — задний фонарь (правый); 70 — фонари освещения номерного знака; 71 — задний фонарь (левый)

Система управления двигателем ЗМЗ-40522 ГАЗель.

Система управления двигателем ЗМЗ-40522 ГАЗель.

Система управления двигателем.

1 – шкив коленчатого вала (диск синхронизации); 2 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 3 – датчик положения дроссельной заслонки; 4 – датчик массового расхода воздуха; 5 – топливный фильтр; 6 – форсунки; 7 – регулятор дополнительного воздуха (регулятор холостого хода); 8 – датчик температуры воздуха во впускном трубопроводе; 9 – электронный блок управления двигателем; 10 – блок реле системы управления двигателем; 11 – шпилька впускного трубопровода, к которой крепятся наконечники «массовых» проводов; 12 – топливная рампа; 13 – регулятор давления топлива; 14 – датчик детонации; 15 – катушки зажигания; 16 – сигнализатор системы управления двигателем; 17 – топливный модуль; 18 – колодка диагностического разъема; 19 – датчик фазы (датчик положения распределительного вала); 20 – наконечники высоковольтных проводов; 21 – датчик температуры охлаждающей жидкости.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522
Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Технические характеристики

Преемником 406-го мотора стал ЗМЗ 405 и его модификации. ЗМЗ 405 имеет высокие характеристики. Это чистый инжекторный двигатель с повышенными мощностью. По сравнению с предшественником, у 406-го была меньшая мощность и больший объем двигателя. Мотор получил экологическую норму — Евро-3, что позволило продавать автомобили за границу.

При этом конструкторы смогли устранить ряд недоработок, которые были обнаружены у ЗМЗ 405. В процессе разработки нового движка была модернизированная клапанная крышка, газораспределительный механизм, установленная двухслойная металлическая прокладка ГБЦ.

Двигатель ЗМЗ 405 имеет технические характеристики:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,5 литра (2464 см. куб)
Мощность	140,5 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	9,6 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

405 двигатель оборудовался 5 ступенчатой механической коробкой передач. Сцепление устанавливалось сухое. При подтёках из-под заднего сальника коленчатого вала, обычно намокал диск, и узел работал неисправно.

Во многих случаях приходилось из-за этого менять диск сцепления вместе с манжетой коленвала.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Схема электропроводки Газель: особенности монтажа

Малотоннажный российский автомобиль марки «Газель» стал надежным помощником во многих отраслях бизнеса. Однако, суровые условия эксплуатации не самым качественным образом отражаются на его узлах и механизмах, в особенности на электропроводке и электронных компонентах.

А без знаний принципов их работы это сделать непросто.

Как и в любом другом автомобиле, электропроводка на Газель имеет множество модификаций, которые неизбежно затрагивают все внутренние электронные системы:

1. Разные формы кузова предусматривают разную грузоподъемность и иные параметры электропроводки;
2. Разные модификации силового агрегата;
3. У каждого двигателя есть свои особенности, которые затрагивают и компоненты электрической сети.

На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. В частности, электропроводка Газель для каждой модификации устанавливается своя .

ЗМЗ 405 Евро-2

Автор этой статьи даже близко не знаком с практическими аспектами двигателя змз, а “умничать” мы все умеем: 1. “Внутренняя емкость цилиндров в 2.46 литра позволяет агрегату сравниться в резвости с 140 лошадьми. Это дает возможность даже груженому автомобилю с легкостью выполнять разнообразные маневры” – пустая машина по ветру и с горы, иначе – 3-4 передача. Сядь и поезди; 2. “Усовершенствования не затронули размер блока цилиндров и не коснулись шатунов” – а зачем ? Втулки шатунов как разбивало, так и разбивает неожиданно для владельцев. В лучшем случае – замена шатунов со втулками, в худшем – замена блока, если немного запаздать; 3.” Четырехтактный двигатель имеет ряд чрезвычайно простых в обслуживании исполнений. Все они охлаждаются принудительно циркулирующей жидкостью в системе замкнутого типа” – и это абсолютно не продуманное решение циркуляции ОЖ постоянно является следствием перегрева ГБЦ; 4.”На трассе двигатель ЗМЗ потребляет всего 8.8 литров горючего. При перемещении по городским дорогам агрегат расходует 13.5 л. Для смешанного цикла обозначен показатель 11 литров на преодоление 100 км.” – быстренько впрыгни на ходу в любую “казель” и посчитай свою сверхумную математику, “умник”; 5. “Специально прорезанные отверстия между цилиндрами способствуют ускоренному понижению температуры ДВС” – они способствуют ускоренному прогару прокладки ГБЦ, а не УПТ ДВС; 6. “Ему не страшны резкие перепады температур. Он одинаково хорошо функционирует как при −40, так и при +45” – поезди-ка в + 45 груженый по максимуму и в пробке без перегрева,а мы на тебя посмотрим, сколько метров проедешь, пока не поставишь радиатор и термостат тойоты, вискомуфту и вентилятор БМВ и уменьшенный шкив помпы для увеличения оборотов последних на х.х.; 7. “при чрезмерном загрязнении фильтров тонкой очистки горючего фильтрующий элемент нуждается в обновлении” – слово “чрезмерном” соответствует выпадению ошметков грязи из фильтра или я чего-то не понимаю ? Это слово в очистке ГСМ ДВС НЕ ПРИМЕНИМО . 8. “появление сизого дыма, сопровождающегося повышенным расходом масла, свидетельствует об износе поршневых колец” – а кто отменил спавшие, одубевшие или изношенные маслосъмные колпачки на клапанах ? Можно и через месяц после КР нарваться на сизый дымок; 9. “регулировкой угла опережения впрыска можно избавиться от чёрного дыма, сопровождаемого увеличением топливного расхода” – это типа трамблер с карбюратором еще змз выпускает ?Ничего удивительного. Не далеко еще от этого ушли…; 10. “даже на первый взгляд, исправный силовой агрегат после 250 тыс. км пробега нуждается в капитальном ремонте. Именно на такое расстояние рассчитана работоспособность большинства функциональных узлов, после чего их износ достигает критических величин” – да ну. 25 000 км БЕЗ ПЕРЕГРЕВА И ПЕРЕГРУЗА ПО ГОРОДКУ БЕЗ ПРОБОК – прогар прокладки ГБЦ: верхняя плоскость блока коромыслом, поршни болтаются и подлежат только замене и выступают над поверхностью блока, втулки на 2 шатунах полностью изношены (и это вкратце про продукцию змз); 11. “изношенные подшипники коленчатого вала вызывают понижение давления масла” – аффтор, поверь, до этого не дойдет. Сначала будут истошно тарабанить гидрокомпенсаторы, трещать цепь ГРМ, стучать втулки пальцев в шатунах, стрелка датчика на 0, лампочка аварийного датчика и на средних оборотах не будет гаснуть, вот тогда: “изношенные подшипники коленчатого вала вызывают понижение давления масла” НО ЭТО НАДО БЫТЬ АВТОРОМ ЭТОГО ТЕКСТА, не знать технику ВООБЩЕ и НЕ ЗНАТЬ КАК ВЫГЛЯДИТ ГАЗЕЛЬ ДАЖЕ ИЗДАЛЕКА . Далек от техники – не лезь в комментутки. Читать даже противно. Парни, по возможности ставьте все иномарошные ДВС и горя не будете знать. Российские ДВС,а ЗМЗ в частности не заслуживают нашего даже насмешливого взгляда. Это позор страны, как и вся техника. И не только техника.

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Совет: при обнаружении неисправности и последующем ремонте следует применять только ту электрическую схему, которая соответствует данной модификации автомобиля семейства Газель.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Источник
