Самостоятельная установка ПТФ Ford Focus
Противотуманки на ФФ2, установка, модернизация
Самостоятельная установка ПТФ Ford Focus 2 (08-)
Чаще всего, на автомобиле уже установлена и подключена проводка ПТФ и достаточно просто установить сами фары ПТФ и заменить переключатель света. Все это можно приобрести в дополнительном комплекте для установки ПТФ.
Противотуманки на ФФ2, установка, модернизация

Самостоятельная установка ПТФ Ford Focus

Чаще всего, на автомобиле уже установлена и подключена проводка ПТЫ и достаточно просто установить сами фары ПТФ и заменить переключатель света. Все это можно приобрести в дополнительном комплекте для установки ПТФ.

Никаких особых знаний при установке данного комплекта не требуется. К тому же, в комплекте имеется инструкция по установке.

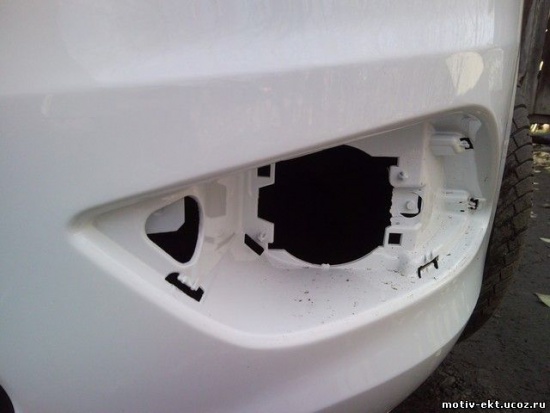

Снимаем заглушки бампера

Имеющая проводка к ПТФ обычно хорошо прикручена изнутри, поэтому, чтобы до нее добраться нербходимо снять фары

Находим провод с разъемом

Разматываем его. И вот он, нужный разъем

Снимаем с него заглушку

Вставляем крепежные пистоны в бампер

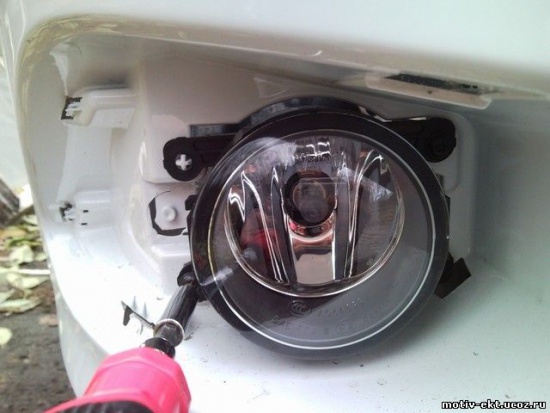

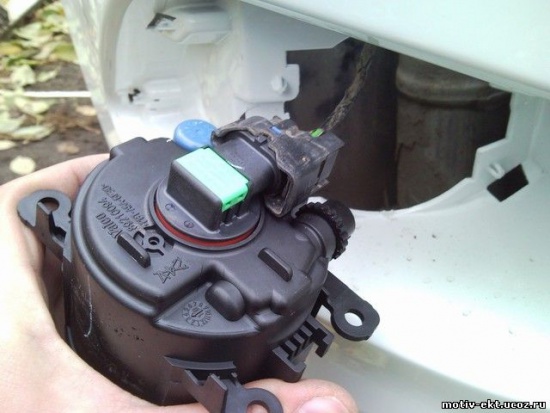

Выводим разъем в отверстие в бампере и подключаем его к фаре из комплекта

Получаем вот такой вид

Устанавливаем декоративную накладку

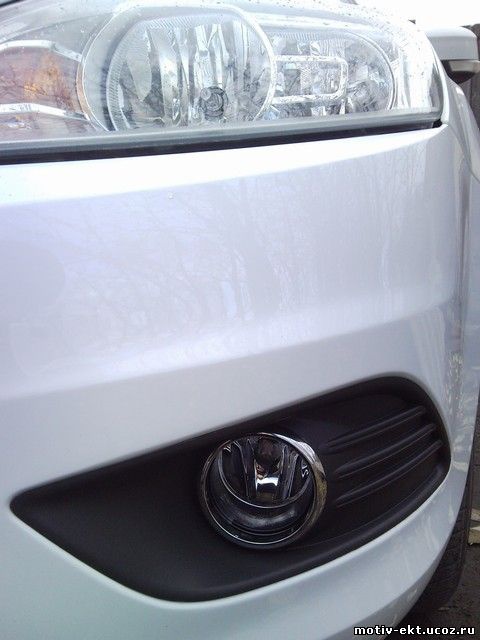

И с установкой закончено

Теперь заменим блок включения света в салоне.

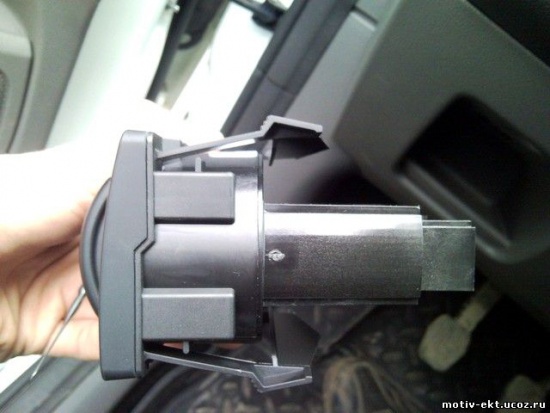

Перед снятием блока, обратите внимание, где расположены его замки

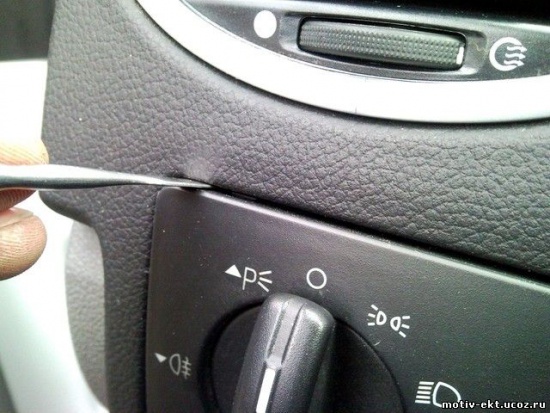

Плоской отверткой с широким лезвием выдвигаем блок на себя

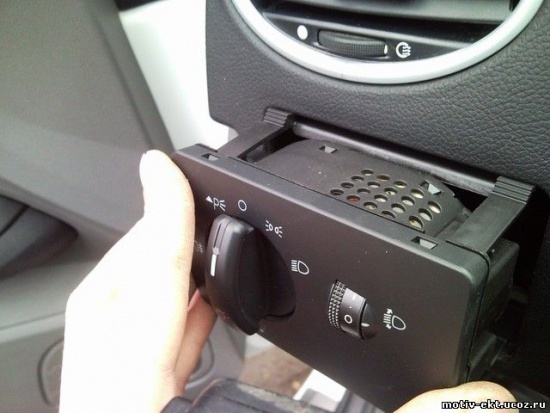

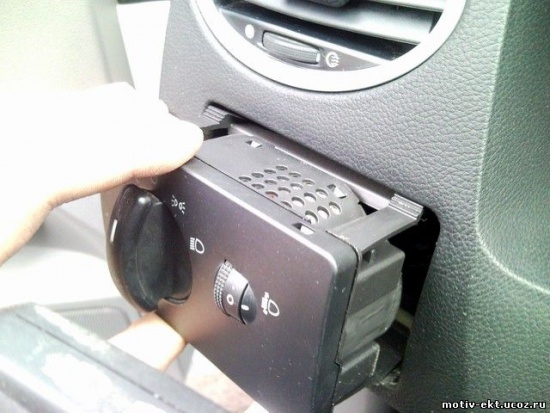

И отжимая крепления вытягиваем блок

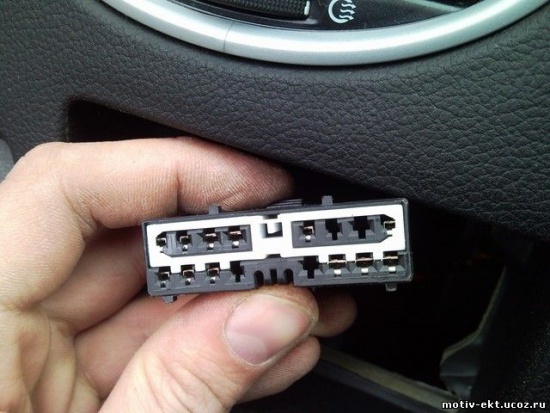

Отключаем колодку электрического жгута

Поключаем разъем к новому блоку управления

Вставляем блок обратно

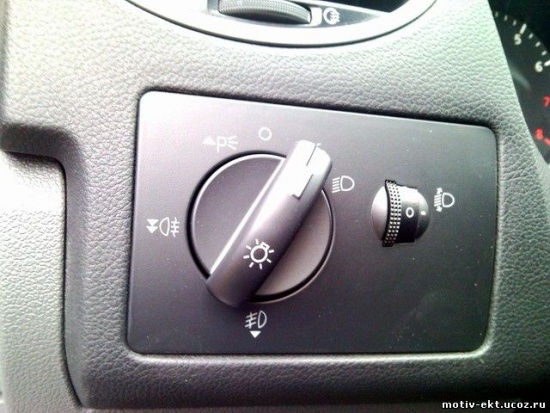

Получаем вот такой вид

Теперь, при включении ПТФ на приборке должен загорется индикатор

Хороший отчет, плюсанул. По правилам луч ПТФ должен правильно светить. После этого (установки) надо ли проверять?

to AL-DL: можно на стенде проверить.

Неплохой отчетик) понравилось. вообще ПТФ нужная штука, особенно с введением необходимости езды на ближнем. лампы светодиодные в них не ставили?

to Мастер-ломастер: нет, стоят стандартные.

Мастер-ломастер: лампы светодиодные в них не ставили? #

А какой смысл? Они тогда перестанут выполнять свою главную противотуманную функцию.

Нет.У меня стоят ПТФ.Мне надо поменять ламмпочку,вопрос такой.Как это сделать,как добраться до лампочки?Что нужно снимать фару?Или отгибать подкрылок.Как добратся до лампочки?За ранее всем спасибо.

У меня ФФ2 рест 2011 г/в. Снимал фары обе, проводки для туманок нет.

Как выйти из положения? Если проводки нет, то можно блок упр. светом не брать и вместо него купить кнопку! Ну например для подогрева заднего стекла! Но тогда откуда взять питание?

И вообще кто сталкивался с проблемой отсутствия штатной проводки на авто собранных в России?

to jooon: Вы проводку все же поищите. Она бывает очень хорошо спрятана, примотана к основному жгуту.

я седни столкнулся с этой проблемой.у меня фф2 2007г.в самой минимальной комплектации.Где то вычитал что проводка на птф начинается с копл.комфорт. Вообщем у моего товарища фф2 2005г.но с кондером,у него сняли фары проводку нашли сразу,у меня хрен.Короче меня терзают смутные сомнения что ее там вообще нет.Нашел какой то провод примотаный к проводке на фары,но он короткий до птф не достает и разьем не подходит.

to maksshevlyakov: Вот этот короткий провод с другим разъемом скорее всего и есть то, что Вам нужно! Придется прикупить еще жгут к ПТФ, который должен к этому разъему подключиться.

Вы можете прозвонить эту проводку от блока предохранителей (предохранители ПТФ) до этого разъема, чтобы убедиться в правильности выбора.

мне тут отписались,что это провода к адоптивному освещению

Источник

Противотуманки на ФФ2, установка, модернизация

Выкладываю отчет об установке ПТФ если нет штатной проводки.

1.Посмотрите провода для ПТФ под капотом , под фарами возле лонжеронов. Если проводки нет то это не страшно.
Замените выключатель

для этого снимите часть обшивки панели

Она крепится на нескольких пистонах и одном саморезе, не забудьте отсоединить диагностический разъем.

При замене выключателя вы увидите зелено-синий провод, и это вас радует.

ЭТИ ПРОВОДА ЕСТЬ У ВСЕХ, ПО ЛЮБОМУ!!

После замены выключателя включите зажигание и габариты и выключатель на себя один раз-на панели должна загореться лампочка передних ПТФ, и это вас аще радует.

2 Далее переходим в другую сторону салона, снимаем обшивку порога и находим разъем с 111

К нему подходит зелено- желтый провод 19 пин

далее нужно найти тонкий контакт и припаять к нему провод желательно медный т. к. птф 12v 55w а их у вас две!
вставляем сверху в пустое место

провод прокидываем под капот через перегородку за бордачком

делаем распайку на вторую ПТФ
Массу найти не трудно рядом с туманками есть море место где можно взять массу.
3 Достаем заглушки на бампере, резким движением.

Устанавливаем туманки в направляющие и закрепляем болтами.

Если нет стандартных разъемов на ПТФ то можно их спаять, нужны две маленькие «мамы»
после спайки оденьте контакты на ПТФ и замажьте все герметиком. В дальнейшем не создаст помех при замене лампочки.

Все собираем и пробуем.

Ну вот и весь отчет работы на два часа.

Номера запчастей, необходимых для установки передних ПТФ

1493528 — комплект для установки ПТФ на дорестайл
Включает в себя:
1. 1481005 — правая противотуманная фара
2. 1481007 — левая противотуманная фара
3. 1349712 — винт (4 шт.)
4. 6659902 — гайка (4 шт.)
5. 1337347 — правая накладка на бампер с отверстием для ПТФ
6. 1337349 — левая накладка на бампер с отверстием для ПТФ
7. 1323829 — переключатель освещения в салон с положением для передних ПТФ
Этот переключатель идёт с зелёной подсветкой, с механическим корректором,
без автосвета и диммера (см. примечание ниже)

1521231 — комплект для установки ПТФ на рестайл
Включает в себя:
1. 1209177 — противотуманная фара (2 шт., правая и левая — одинаковые)
2. 1349712 — винт (4 шт.)
3. 6659902 — гайка (4 шт.)
4. 1671268 — правая накладка на бампер с отверстием для ПТФ
5. 1671269 — левая накладка на бампер с отверстием для ПТФ
6. 1471875 — переключатель освещения в салон с положением для передних ПТФ. Опции переключателя: красная подсветка, мех. корректор, без автосвета, без диммера
(см. примечание ниже)

В комплекты не входят:
1599361 — проводка к ПТФ
1589499 — хромированные колечки вокруг ПТФ (только для РЕСТАЙЛА)

Примечание:
Для дорестайла с красной подсветкой, или с зеленой, но с другими опциями (автосвет, диммер, автокорректор) придется покупать п.1-6 из списка на дорестайл отдельно, переключатель тоже отдельно. Аналогично для рестайла.
Номера запчастей для переключателя освещения:
Зеленая подсветка (здесь и далее указываются только присутствующие опции, читайте внимательнее):
1323829 — передние ПТФ, мех. корректор
1323825 — передние ПТФ, автокорректор, диммер
1323827 — передние ПТФ, автокорректор, диммер, автосвет
1323819 — передние ПТФ, мех. корректор, диммер
1323821 — передние ПТФ, мех. корректор, диммер, автосвет
Красная подсветка:
1471875 — передние ПТФ, мех. корректор
1429654 — передние ПТФ, автокорректор, диммер
1471872 — передние ПТФ, автокорректор, диммер, автосвет
1471862 — передние ПТФ, мех. корректор, диммер
1471867 — передние ПТФ, мех. корректор, диммер, автосвет
