Производство гибких кабель каналов

Гибкие кабельные каналы пластиковые

КАЧЕСТВО ЕВРОПЕЙСКОЕ. ЦЕНЫ РОССИЙСКИЕ . ДЕШЕВЛЕ КИТАЙСКИХ .

Мы работаем на сырье российского производства — у нас цены российские!
Мы работаем на новейшем высокотехнологичном импортном оборудовании — у нас качество европейское!

Компания «АРКОДИМ-Про» предлагает гибкие кабельные каналы (кабелеукладчики, буксируемые кабельные цепи, энергоцепи, кабельные траки) собственного производства.

Основная задача гибких кабельных каналов – это защита силовых, сигнальных кабелей и шлангов от попадания в подвижные части станков ЧПУ и устройств автоматизации.

Для изготовления гибкого кабель-канала мы используем стеклонаполненный полиамид, что даёт элементам кабельного канала высокую жесткость, прочность, ударную вязкость, износостойкость, пониженный коэффициент трения, стойкость к щелочам, слабым кислотам, электролиту, неполярным растворителям и растворам солей. И в результате достигается длительная работоспособность в условиях одновременного воздействия повышенных температур, значительных механических напряжений, в том числе знакопеременных, паров воды и химических сред: масел, бензина, дизельного топлива, тормозной жидкости.

Качество нашего изделия сопоставимо с качеством европейских производителей. Цена же значительно ниже.

На сегоднящний день мы выпускаем гибкий кабельный канал открытого типа двух серий. Все цены на нашем сайте актуальны!

Серия 22

Серия 35

22 мм	38 — 80 мм	60 мм

35 мм	38 — 80 мм	85 — 250 мм

СПАРЕННЫЙ ГИБКИЙ КАБЕЛЬНЫЙ КАНАЛ

Если вам не хватает ширины наших стандартных размеров, то мы соберём для вас спаренный гибкий кабельный канал. В рамках одной высоты спарим в любых вариантах ширины. Спаренный гибкий кабельный канал намного крепче и надёжнее неспаренного кабельного канала такой же ширины и может применяться в более тяжёлых условиях под воздействием больших нагрузок.

НАПРАВЛЯЮЩИЕ И ЗАЩИТНЫЕ ЛОТКИ

При отсуствии ровной поверхности и для длинных перемещений рекомендуем использовать направляющие лотки, которые обеспечивают поддержку и правильное направление перемещения, обеспечивают защиту гибкого кабельного канала. Лотки могут бьть открытого и закрытого типа, из оцинкованной или нержавеющей стали.

ЭНЕРГОЦЕПЬ В СБОРЕ

Поставляем гибкий кабельный канал с проложенными кабелями, шлангами для жидкостей, газов, вакуума, оснащаем разъёмами и переходниками.

Источник

Гибкие металлические кабель-каналы

Гибкие кабель-каналы (буксируемые кабельные цепи, кабельные траки, энергоцепи, кабелеукладчики) — это устройства, предназначенные для защиты проводов станка от повреждений и внешних воздействий во время работы подвижной части оборудования, так как основная нагрузка при механическом воздействии приходится на кабельную цепь, а не на провод.

Кабельные цепи — необходимый элемент современных машин и механизмов. Высокие скорости перемещения подвижных частей станков, промышленных манипуляторов, автоматизированных сборочных линий требуют специальных мер по защите движущихся кабелей и шлангов от механических, химических, температурных и иных внешних воздействий.

Различают кабель-каналы открытого и закрытого типов. Открытые кабель-каналы удобны в обслуживании и монтаже. Закрытые кабель-каналы полностью предотвращают попадание инородных предметов.

Металлические кабель-каналы предназначены для использования в экстремальных условиях. Они выдерживают высокие нагрузки и большой диапазон температур (от -60°С до +200°С). Для перемещения на большие расстояния гибкий металлический кабельный канал может быть оснащён роликами. Такие изделия можно использовать на металлургических и горнодобывающих производствах, а также вне помещений и/или при отрицательных температурах. Металлические кабельные цепи не только обладают высокой защитной функцией, но и имеют высокие характеристики по грузоподъемности.

Преимущества гибких металлических кабель-каналов:

• защита электропроводников от внешних механических воздействий;
• обеспечение более длительного времени эксплуатации электрических кабелей;
• предотвращение самоистирания проводников, сохранение оплетки кабелей;
• предотвращение чрезмерного загибания/замятия проводов, поломки проводников внутри кабеля;
• предотвращение запутывания кабелей в процессе движения;
• предотвращение задевания кабелей о различные элементы конструкции машин в процессе движения;
• снижение электронаводок из-за более эффективного распределения и прокладки кабеля внутри кабель-каналов;
• экономия места из-за более эффективной прокладки кабеля.

Одной из основных областей применения металлических кабельных цепей является машинное производство, погрузочно-разгрузочное производство, производство, занимающееся упаковкой, в том числе:

• станочное оборудование;
• исполнительные устройства под управлением ЧПУ, ПЛК, других контроллеров или без таковых;
• производственное оборудование и промышленные сборочные линии;
• промышленные манипуляторы;
• портовые краны и оборудование;
• козловые краны и лебедочные механизмы;
• упаковочное оборудование;
• системы питания подвижных механизмов;
• различные типы конвейеров;
• складские подвесные системы и т.д.

Компания Purelogic R&D предлагает металлические кабельные траки открытого и закрытого типа, а также комплектующие к ним: коннекторы, разделители, ролики. Применение стальных кабель-каналов от Purelogic R&D позволяет повысить надежность оборудования и срок его эксплуатации, снизить вероятность аварийных ситуаций. С более подробным описанием и ценами на изделия можно ознакомиться в разделе товара.

Источник

Производители

/ Продукция / Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля. /

Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля.

Южнокорейская компания CP System Co., Ltd основана в 1993 году для обеспечения нужд быстрорастущего национального производства компонентов микроэлектроники и полупроводниковой техники современными высококачественными кабель-каналами (кабельными цепями).

Сегодня же продукция компания CPS поставляется более чем в 50 стран мира. Патенты на производство некоторых серий кабель-каналов приобретены такими промышленными державам, как США, Китай и Германия.

Это позволяет CPS успешно конкурировать с такими производителями кабель-каналов, как Igus, Kabelschlepp и Brevetti, а за счет технологических инноваций, во многом и превосходить существующих производителей кабельных цепей.

Общая информация

Кабель канал

Кабель канал (Cable Chain (кейбл чейн), Cable Track (кейбл трак) — англ.) — это специальная конструкция, применяемая для прокладки и защиты кабеля, увеличивающая срок службы кабельных цепей.

Классификация основных типов кабель-каналов:

Гибкие кабель-каналы Гибкие кабель каналы (также: кабель-цепь, кабель-трак) — предназначены для защиты кабелей при перемещении (движении). Представляют из себя многосекционную конструкцию с подвижными частями, внутри которой расположены проводники. Обычно гибкие кабель каналы изготавливаются из: — Кабель-каналы из пластика (специального полимера), таким образом, данный материал позволяет снизить вес, улучшить скольжение трущихся частей. Пластиковый кабель-канал ударопрочный, стойкий к механическим воздействиям. Имеются варианты изготовления, которые устойчивы к различным излучениям (УФ, ИК-излучениям). Кабель-каналы из металла — обычно данные кабель каналы применяются там, где необходимы высокие характеристики механической устойчивости и при использовании в жестких условиях эксплуатации: вне помещения и/или при минусовых температурах и пр. Кабель каналы из металла и пластика — это обычно кабель-каналы защищенного типа для работы вне помещений в жестких загрязненных условиях. Применение комбинированных материалов определяет ряд преимуществ: пластиковые детали уменьшают общий вес, металлические детали — обеспечивают надежную всепогодную защиту.

— Гибкие кабель-каналы огибающего типа К гибким кабель-каналам относится также огибающий тип кабель-каналов для антропоморфных роботов. Этот тип кабель-каналов располагается по окружности вокруг поворотного устройства или робота-манипулятора.

— Гибкие кабель-каналы спирального типа Гибкие кабель-каналы из гибкого, не толстого полимера. Этот тип кабель-каналов используется для сбора проводников в одну связку для предотвращения внешних зацеплений кабеля, а также для предотвращения запутывания кабелей между собой. Компактное распределение и выравнивание кабелей в спиральной связке занимает меньше места (имеются другие формы зацепляющих элементов).

— Robo-Kit (Робо-Кит) — гофрированный кабель канал Имеется относительно новый тип гибких кабель-каналов, так называемый — Robo-Kit (Робо-Кит — рус.). Robo-Kit — это система защиты электрокабелей, или другими словами, специализированный гибкий кабель канал для манипуляторов и/или роботов.

Он представляет из себя гофрированные трубы с узлами сопряжения и крепления данных кабель-каналов на манипуляторе.

В промышленных машинах, производственных линиях и станочном оборудовании могут применяться первые 4 типа кабель-каналов (жесткие кабель каналы, гибкие кабель каналы, огибающие кабель-каналы, спиральные кабель каналы). 5й тип — гофрированный трубовидный гибкий кабель канал (типа: Robo-KIT), применяется в основном для роботов-манипуляторов (обычно это шести-степенные роботы-манипуляторы). Рассмотрим кабель-каналы для движущихся частей и узлов: гибкие кабель каналы (или кабель-цепи, так же называются кабель траки):

Гибкий кабель-канал (кабель-цепь) — это многосекционная подвижная конструкция (система) применяемая для защиты электрических кабелей от внешних механических воздействий и предотвращения повреждений кабелей в результате его перемещения (движения). Гибкий кабель-канал еще называют такими названиями как: «кабель-цепь» или «кабель трак». Все эти названия происходят из основного предназначения гибких кабель-каналов.

Кабель-цепь (Cable Chain — англ.) — это подвижный защитный элемент для кабелей, состоящий из множества звеньев — напоминающих в итоге цепь. От сюда и название — «кабель-цепь».

Кабель Трак (Cable Track — англ.) — это подвижный защитный элемент для кабелей, осуществляющий путь прохождения кабелей по так называемому определенному «следу» — от сюда и название: «Cable Track», если переводить дословно, можно перевести как «кабель след» или «кабель путь». Так как английское название объединяет в себе эти два перевода, обычно оставляют именно английский термин, написанный на русском: — «Кабель Трак».

Основные элементы конструкции гибких кабель-каналов

В состав гибких кабель каналов входят несколько обязательных элементов, которые формируют законченную конструкцию системы защиты для кабельных электропроводников. Опишем все основные составляющие типичного гибкого кабель-канала ниже: Подвижные звенья кабель-цепи зацепляются особым образом и формируют секции:

Внутри гибких кабель-цепей расположены электрические кабели и проводники сигнальных цепей (в зависимости от конструкции системы):

Кабель-каналы или так называемые кабель-цепи, эффективно распределяют множество проводников внутри своей конструкции: электрические силовые кабели и проводники сигнальных цепей (в зависимости от конструкции системы) могут располагаться одновременно внутри одного кабель-канала, а ячейки, куда укладываются электрокабели может организовывать сам разработчик системы, в зависимости от сложности текущей электрической схемы оборудования. Секции внутри гибких кабель-каналов формируются из отдельных взаимозаменяемых элементов, и собираются как конструктор:

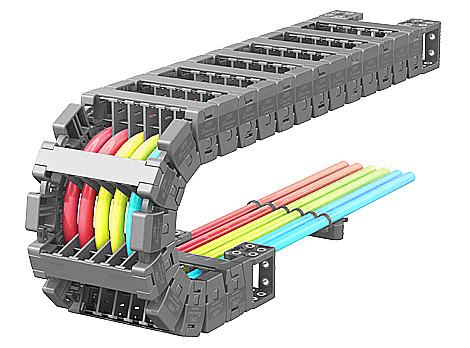

Распределение проводников/электрокабелей внутри кабель-канала:

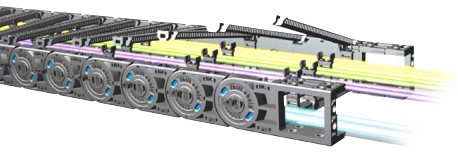

Секции гибких кабель каналов изгибаются во время движения, формируя приемлемые условия для длительной эксплуатации кабеля:

Преимущества кабель-каналов (кабель-цепей)

Кабель-цепи (гибкие кабель-каналы) предлагают ряд преимуществ при использовании в составе систем защиты кабельных цепей:

Гибкие кабель каналы (кабель-цепи) защищают электропроводники от внешних механических воздействий

Гибкие кабель каналы (кабель-цепи) обеспечивают более длительное время эксплуатации электрических кабелей, сохраняя кабели без повреждений

Гибкие кабель каналы (кабель-цепи) предотвращают сомоистирание проводников сохраняя оплетку кабеля в целости

Гибкие кабель каналы (кабель-цепи) предотвращают чрезмерное загибание/замятие проводов предотвращающее поломку проводников внутри кабеля и увеличивая срок эксплуатации

Гибкие кабель каналы (кабель-цепи) предотвращают запутывание кабелей в процессе движения

Гибкие кабель каналы (кабель-цепи) предотвращают задевание кабелей о различные элементы конструкции машин в процессе движения

Гибкие кабель каналы (кабель-цепи) могут снижать электронаводки из-за более эффективного распределения и прокладки кабеля внутри кабель каналов

Гибкие кабель каналы (кабель-цепи) могут экономить место из-за более эффективной прокладки кабеля

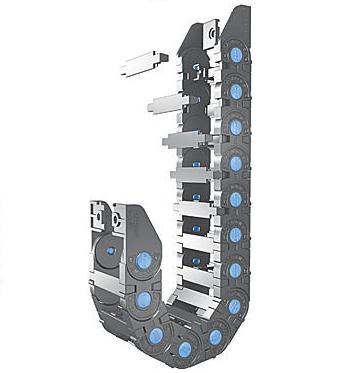

Конструкция кабель-каналов (кабель-цепей)

На рисунке выше, изображен типичный кабель-канал, используемый в современных машинах и механизмах. Он состоит из следующих основных узлов (основные узлы кабель-цепи помечены на рисунке цифрами):

1. Боковые элементы

2. Скользящая шайба (BR-unit)

3. Рама

4. Горизонтальный разделительный элемент

5. Вертикальный разделительный элемент

6. Фиксатор

7. Элемент для скольжения кабель-канала

8. Фиксация элемента для скольжения кабель-канала с вертикальным фиксатором

9. Ролик

10. Электрический кабель или сигнальный кабель

11. Фиксатор кабеля внутри кабель-канала

В зависимости от модели и типа кабель-канала количество элементов в конструкции может быть различным. К примеру, гибкие кабель каналы могут иметь как открытую конструкцию (описанную выше), когда электропровода видны снаружи. Это позволяет снизить лишний вес, если позволяют условия эксплуатации. Имеются также кабель-каналы (кабель-цепи) закрытого типа (enclosed type capble cahhel — англ.):

Применение кабель-каналов (кабель-цепей)

Кабель канал — необходимый элемент современных машин и механизмов. Высокие скорости перемещения подвижных частей станков, промышленных манипуляторов, автоматизированных сборочных линий требуют специальных мер по защите движущихся кабелей и шлангов от механических, химических, температурных и иных внешних воздействий.

Сегодня гибкий кабель-канал является неотъемлемым и необходимым элементом любого промышленного механизма, электропровода или кабели которого подвергаются механическому или иному воздействию. К современным системам защиты кабеля предъявляются все более строгие требования, как в плане износостойкости, так и в плане безопасности и экологичности материалов из которых изготовляется кабель-канал.

Одной из основных областей применения кабельных цепей является машинное производство, погрузочно-разгрузочное производство, производство, занимающееся упаковкой. Использование кабельных траков необходимо в механизмах, отвечающих за перемещение объектов (полезной нагрузки). Например, портовые и козловые краны, системы питания кораблей, предприятия судоремонтной отрасли, крупные машиностроительные предприятия, почти любая строительная техника и др.

• Станочное оборудование
• Исполнительные устройства под управлением ЧПУ, ПЛК, др. контроллеров или без таковых
• Производственное оборудование и промышленные сборочные линии
• Промышленные манипуляторы
• Портовые краны и оборудование
• Козловые краны и лебедочные механизмы
• Упаковочное оборудование
• Системы питания подвижных механизмов
• Различные типы конвейеров
• Складские подвесные системы
• и др.

Задачи, решаемые кабель-каналами (кабель-цепями).

Возрастающие с каждым годом скоростные характеристики подвижных частей промышленных манипуляторов и станков, автоматизированных конвейерных сборочных линий требуют более надежных мер и от систем защиты движущихся кабелей. Главная задача, которая стоит перед гибкими кабель-каналами (системами защиты кабеля) — это сохранность кабеля и шлангов от механических повреждений, химических и температурных воздействий среды или механизмов.

Традиционно, защита кабеля выполнялась из металла. С развитием полимерных технологий появились кабель-каналы выполненные из пластика. Их основные преимущества перед металлическими аналогами, это то, что они существенно легче и дешевле в производстве. Не секрет, что развитие полимерных технологий позволяет уже сегодня некоторым видам пластмасс успешно конкурировать с металлами по многим характеристикам, включая даже износостойкость.

Какие задачи решает применение гибких кабель-каналов.

Использование кабельных цепей (гибких кабель-каналов, кабельных траков) позволяет надежно подвести к движущейся части механизма (оборудования) силовой или контрольный кабель без риска его повреждения в ходе работы механизма. За счет того, что кабель находится внутри гибкой кабельной цепи, основную нагрузку механического воздействия и берет на себя сама кабельная цепь (кабельный трак), защищая тем самым проложенный внутри нее кабель. Использование кабельной защиты позволяет повысить скорость движущейся части механизма к которой подведен кабель.

Почти все элементы кабельной цепи взаимозаменяемы у разных серий кабель каналов (номера элементов: 3, 4, 5, 6 — смотри рисунок выше). Сама конструкция разработана и смонтирована так, что в любой момент позволяет изменить длину кабельной цепи, произвести монтаж или демонтаж кабеля. Также широкий модельный и серийный ряд кабельных траков позволяет подобрать требуемую защиту кабеля под конкретные условия. Например, производитель кабельной защиты, корейская компания CPS, на каждую серию кабельной цепи предлагает несколько типов: закрытый тип, промышленный тип, скользящий тип и т.д.

Основные типы систем защиты кабелей (типы кабель каналов).

Различают несколько основных типов гибких кабель каналов (кабель-цепей или кабель-траков) по типу установки в различном оборудовании, которые отражены на картинке: — Вертикальная установка кабель-канала с верхним изгибом — Установка кабель-канала на боковой поверхности — Кабель-канал с двумя подвижными концами — Кабель-канал для горизонтальных перемещений — смонтированный внутри или снаружи какого-либо узла — Кабель-канал для двух-стороннего изгиба (револьвинг) — Кабель-канал для горизонтального перемещения — Для поворотных устройств или роботов-манипуляторов

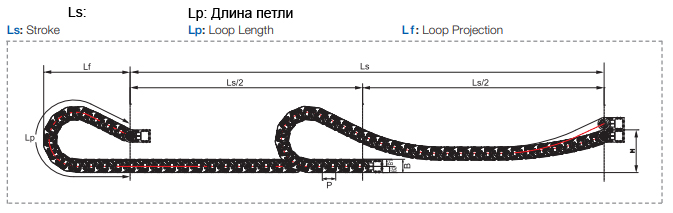

Давайте подробнее рассмотрим основные типы гибких кабель-каналов по признаку их механического перемещения: 1. Горизонтальное перемещение гибкого кабель-канала 2. Вертикальное перемещение гибкого кабель канала с верхним загибом 3. Боковое скольжение гибкого кабель-канала 4. Продольное перемещение кабель-канала 5. Кольцевая установка кабель канала с продольным перемещением 6. Вертикальное перемещение гибкого кабель канала с нижним загибом 7. Горизонтальное перемещение с боковым загибом кабель-канала 8. Двойной или раздельные кабель-каналы с продольным перемещением 9. Круговое/поворотное или угловое перемещение кабель-канала 10. Продольное перемещение кабель-канала в направляющем желобе с вертикальным креплением

Основные технические характеристики и свойства гибких кабель каналов

Сборка кабель каналов (сборка кабель цепей)

Кабель-каналы собираются в ручную, конструкция кабель-каналов подбирается за ранее (при заказе) в зависимости от требований, предъявляемых к электрической схеме устройства, где будет использоваться данный кабель-канал. Для сборки современных качественных гибких кабель-каналов от известных производителей, обычно не требуется дополнительных инструментов, усложняющих процесс сборки. Особенно это касается для моделей созданных из пластика. Вся сборка и установка элементов, а также крепления производятся при помощи нажатия на определенные узлы и части и, таким образом, их зацепления, формируя структуру конкретного кабель-канала. Ниже приведен алгоритм сборки типичного современного кабель-канала: 1. Вставьте (BR-unit) в каждый боковой элемент. 2. Вставляйте (BR-unit) для формирования нужного количества подвижных секций кабель-канала. 3. Соедините между собой необходимое количество боковых элементов для формирования нужной длины кабель-канала 4. Соедините левые и правые звенья специальной рамкой. Установите и закрепите рамки в специальных углублениях боковых элементов. 5. Вставьте рамочный фиксатор (Frame Pin) в боковые элементы и закрепите его плотно. 6. Установите ролик на специальное посадочное посадочное место, с учетом правила: 1 ролик на 4 секции. 7. Установите и закрепите специальный защитный элемент на боковую секцию, продев ролик в специальное прямоугольное отверстие. (данные элементы имеются двух типов для левой и для правой стороны) 8. Далее вставьте держатель в специальное посадочное углубление на защитном элементе с роликом. 9. Установите боковые защитные элементы на другие секции без роликов с двух сторон. 10. Устанавливайте боковые элементы на противоположные стороны кабель-канала, проверьте надежность установки, нажав рукой на установленные элементы 11. Не устанавливайте (BR-unit) в конечные секции кабель-канала для того, чтобы конечные звенья двигались свободно. 12. Вставьте специальную рамку в конечную секцию крепления кабель канала (M.FEB). 13. Установите последнюю секцию с отверстиями для крепления кабель канала в соответствии со схемой крепежа кабель канала. Не устанавливайте (BR-unit) в шарнирное сочленение последней секции кабель-канала. 14. Сборка кабель-канала завершена.

*Сборка металлических кабель-каналов может производиться при помощи дополнительного инструмента.

Более подробно о кабель-каналах Кабельные цепи Sabin Chain NSB (Новая серия)

Кабельные цепи Sabin Chain NSB (Новая серия) более подробно >>

Металлическая серия кабель-каналов STEEL CABLE CHAIN (CPS) более подробно >>

Кабельные цепи (кабельканалы) Sabin Сhain более подробно >>

Кабельные цепи Cablechain более подробно >>

Кабельные цепи Revolving Chain более подробно >>

Гофрированные трубы и гофрошланги серии CPSFLEX более подробно >>
