Проходная розетка для телевизора werkel

ТВ-розетка проходная Werkel WL01-TV-2W белая

Возврат и обмен

В течение 21 дня с момента покупки

В случае заводского брака гарантия — 12 месяцев

Рамки и механизмы продаются отдельно

Готовый товар состоит из рамки и механизма с суппортом

Доставка и самовывоз

• Бесплатная доставка по всей России до двери тк DPD, ПЭК, СДЭК при заказе от 15 000 рублей;
• Бесплатная доставка по Москве при заказе от 5 000 рублей;

Оплата

• Наличными;
• Безналичный расчет;
• Банковской картой;

· простой монтаж, не требующий специальных знаний;

· безупречное шведское качество;

· удобная индивидуальная упаковка со схемой крепления и прозрачным верхом.

Как приобрести проходные розетки «Веркель»?

Для того чтобы понять, почему наша продукция отличается таким высоким соотношением цены и качества, вам стоит обратиться за консультацией наших профессиональных сотрудников, ведь именно мы являемся официальными дилерами кампании «Werkel» в России.

Приобретите изделие Werkel по номеру, указанному в разделе контакты или же оставляйте заявку на обратный звонок

‘>Компания Werkel Professional предлагает купить по выгодной цене телевизионные розетки модели WL01-TV-2W проходного типа. Фирменная продукция характеризуется отличным качеством и длительным сроком эксплуатации. Товары выполнены из ударопрочного и надежного пластика, который не желтеет и не деформируется с течением времени. Отличительными чертами изделий именитого шведского бренда «Веркель» являются:

· простой монтаж, не требующий специальных знаний;

· безупречное шведское качество;

· удобная индивидуальная упаковка со схемой крепления и прозрачным верхом.

Как приобрести проходные розетки «Веркель»?

Для того чтобы понять, почему наша продукция отличается таким высоким соотношением цены и качества, вам стоит обратиться за консультацией наших профессиональных сотрудников, ведь именно мы являемся официальными дилерами кампании «Werkel» в России.

Приобретите изделие Werkel по номеру, указанному в разделе контакты или же оставляйте заявку на обратный звонок

Источник

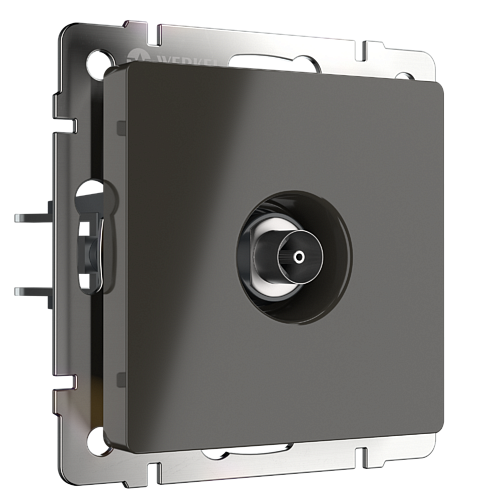

ТВ-розетка проходная Werkel WL07-TV-2W серо-коричневая

Возврат и обмен

В течение 21 дня с момента покупки

В случае заводского брака гарантия — 12 месяцев

Рамки и механизмы продаются отдельно

Готовый товар состоит из рамки и механизма с суппортом

Доставка и самовывоз

• Бесплатная доставка по всей России до двери тк DPD, ПЭК, СДЭК при заказе от 15 000 рублей;
• Бесплатная доставка по Москве при заказе от 5 000 рублей;

Оплата

• Наличными;
• Безналичный расчет;
• Банковской картой;

Возможность свободной компоновки с накладками разного дизайна открывает простор для оформления помещения и избавляет вас от необходимости менять долговечный электроприбор каждый раз в связи с косметическим ремонтом. Вы сможете приобрести лишь накладку, более подходящую для нового интерьера.

Веркель предлагает широкий выбор декоративных элементов и высокое качество всех деталей.

что нужно сделать, чтобы приобрести товары в нашем интернет-магазине

Не выходя из дома всего с помощью пары нажатий компьютерной мыши, вы сможете стать счастливым обладателем нашей высококачественной продукции

Мы надеемся, что именно вы будете с радостью пользоваться нашей продукцией

‘>В компании «Werkel Professional» вы можете купить проходную ТВ-розетку проверенного качества, подтвержденного европейскими сертификатами ISO. Это изделие надежно служит и удобно в монтаже.

Возможность свободной компоновки с накладками разного дизайна открывает простор для оформления помещения и избавляет вас от необходимости менять долговечный электроприбор каждый раз в связи с косметическим ремонтом. Вы сможете приобрести лишь накладку, более подходящую для нового интерьера.

Веркель предлагает широкий выбор декоративных элементов и высокое качество всех деталей.

что нужно сделать, чтобы приобрести товары в нашем интернет-магазине

Не выходя из дома всего с помощью пары нажатий компьютерной мыши, вы сможете стать счастливым обладателем нашей высококачественной продукции

Мы надеемся, что именно вы будете с радостью пользоваться нашей продукцией

Источник

Розетка WERKEL ТВ проходная белый W1184001

Количество бонусов зависит от бонусного статуса покупателя.

Условия оплаты и доставки для г. Москва

Стоимость и сроки доставки товаров «Под заказ» согласует менеджер при оформлении заказа, т.к. поставка осуществляется на индивидуальной основе.

• Доставка
  Доставка заказов по России осуществляются транспортными компаниями DPD, ПЭК и Деловые линии. Дату и время доставки дополнительно подтвердит менеджер. Доставка осуществляется после оплаты заказа на сайте.
• Оплата онлайн-заказов
  Выбирайте удобный способ оплаты: банковской картой, ApplePay, GooglePay и др. Также на сайте можно оформить покупку в кредит и рассрочку. Подробнее

Источник

Как подключить тв розетку werkel

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО. Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выход к содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
2. Сигнал отличается устойчивостью.
3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

Как правило, подключение ТВ розетки должно начинаться еще на этапе ремонта квартиры. Обычно подключение телевизионного кабеля к телевизору представляет собой конец кабеля, торчащий из стены, на конце которого припаян штекер гнезда антенны. Этот кабель иногда сворачивают в бухту и прячут за тумбочкой телевизора. Избежать эту картину поможет подключение телевизора к телевизионной розетке. А кабель, подходящий к розетке лучше всего спрятать под слоем штукатурки во время ремонта или в плинтусе и кабель-канале. Установка ТВ розетки и будет описана в данной статье.

Схемы подключения телевизионных розеток

Существует три схемы подключения розеток под антенный кабель:

• Индивидуальное;
• Параллельное («Звезда»);
• Последовательное («Шлейф»).

Какую из схем выбрать – зависит от количества телевизоров в квартире или доме, от планировки комнат и ваших финансовых возможностей.

Если в доме установлен всего один телевизор, и увеличивать количество техники не планируется, используют индивидуальную схему подключения. Здесь все просто – провод подводится к месту установки ТВ, на его конец устанавливается подрозетник, в который производится монтаж одиночной TV розетки.

При наличии в квартире нескольких ТВ-приборов, чаще всего используется схема подключения «Звезда». В этом случае на входе кабеля устанавливают сплиттер (разветвитель), от которого выводится несколько кабелей по числу имеющихся телевизоров.

Такой способ требует больших затрат на проводку, зато позволяет повысить надежность всей слаботочной сети. Если один из кабелей, отходящих от сплиттера, будет поврежден, другие продолжат работу в обычном режиме.

Последовательная схема подключения («Шлейф») реализуется следующим образом: от слаботочного щита кабель проходит до первой розетки, от нее ко второй, и так далее до последней. Затраты на сам кабель в этом случае будут заметно ниже, чем если подключаться «Звездой». Но учтите, что при повреждении провода, к примеру, между первым и вторым телевизорами, работать будет только первый. До остальных устройств сигнал не дойдет. Есть и еще один минут – телевизионный сигнал при подключении шлейфом обычно ослабевает к концу цепи. Но это не критично, поскольку в современные слаботочные сети сигнал обычно подается «с запасом» по мощности. Плюс, большинство телевизоров на сегодня снабжено автоматической функцией усиления сигнала, так что при просмотре вы вряд ли ощутите какие-то неудобства.

Типы телевизионных розеток

Розетки для телевизора классифицируются по своим функциональным характеристикам и способу крепления кабеля внутри. На функционал следует обратить внимание в первую очередь после выбора схемы, по которой будет происходить монтаж. Существует три типа ТВ-розеток:

Устройства первых двух типов практически идентичны. У них есть место для входа кабеля и гнездо для подключения телевизора. Разница состоит лишь в том, что в оконечной розетке имеется дополнительно установленный резистор на 75 Ом, а у одиночной роль сопротивления играет подключенный к ней телевизор.

Если установить одиночную ТВ розетку в конец подключения по схеме «Шлейф», но по какой-то причине не присоединить к ней телеприемник, на остальных телевизорах в цепи будут наблюдаться помехи. То же самое будет при использовании устройств одиночного типа в схеме «Звезда». Поэтому, при подключении нескольких ТВ-приемников выбирают исключительно оконечные розетки.

Совет: даже если вы собрались устанавливать в квартиру только один телевизор, поставьте оконечную розетку вместо одиночной. Если вы когда-нибудь решите расширить домашнюю телевизионную сеть, вам не придется волноваться за связь.

Проходная ТВ розетка предназначена для подключения нескольких телевизоров по схеме «Шлейф». У нее имеется два зажима – для входящего кабеля и для выхода провода, идущего к следующему устройству. У некоторых производителей эти зажимы объединены в один разъем, обратите на это внимание при покупке, чтобы сам монтаж не вызывал у вас затруднений.

Совет: перед покупкой изучите выбранную вами модель, чтобы понять, как в ней реализован механизм присоединения кабеля к розетке. У некоторых производителей есть удобная фиксирующая крышка, прижимающая провод на нужное место. У других кабель закрепляется болтами, как на обычной электрической розетке. Выберите модель, с которой будет удобно работать именно вам.

Монтаж телевизионной розетки

Поскольку в современных интерьерах не принято оставлять на виду провода, телевизионный кабель на всем пути прокладки от входа в квартиру до места будущей установки телевизора обычно прячется в стену. Конец его венчается подрозетником, в который впоследствии и будет проводиться установка тв розетки. Как установить подрозетник необходимо ознакомиться в статье.

Чтобы упростить дальнейший монтаж и подключение тв розетки, оставьте торчащим из подрозетника свободный конец кабеля длиной около 30 см.

Важно! При прокладке ТВ-провода по квартире учтите, что он не должен пролегать параллельно силовым проводам. Если иной способ прокладки невозможен, оставьте между кабелями расстояние не менее 3 см. В противном случае в телевизионном кабеле будет трансформироваться наводка от сетевого, что приведет к помехам при телевещании.

Прежде чем начинать подключение ТВ розетки, необходимо подготовить торчащий из подрозетника антенный кабель. С помощью ножа снимите с него внешнюю изоляцию на длину около 2,5 см. Сдвиньте немного вниз медную оплетку и отверните находящуюся под ней алюминиевую фольгу так, чтобы она закрывала часть меди.

Важно! Если толщина антенного кабеля менее 7 мм, фольгу и оплетку необходимо аккуратно вывернуть поверх внешней изоляции. Это поможет улучшить контакт между проводом и крышкой розетки.

Далее необходимо снять изоляцию с центральной жили антенного кабеля. Чтобы обеспечить надежное подсоединение, длина оголенного конца провода должна составлять около 8 мм. Остаток можно просто срезать.

Дальнейший монтаж будет зависеть от типа выбранной вами розетки. У ряда производителей конструкция включает в себя фиксирующую крышку и скрывающуюся под ней клемму. Открутите крепежный винт крышки, откиньте ее, вставьте центральную жилу кабеля в клемму до упора и как следует затяните винт, прижимая провод.

Другие модели розеток оснащены петлей-фиксатором для оплетки кабеля и винтом для крепления центральной жилы. Перед тем, как подключить оголенный конец провода, проденьте его в фиксирующую петлю. Затем расположите центральную жилу около винта и затяните его. Предварительный монтаж закончен, осталось только установить розетку в подрозетник.

Подключение ТВ розетки видео обязательно смотрите ниже:

Установка розетки в подрозетник

Монтаж собранной телевизионной розетки на место крепления производится при помощи распорных лапок, присутствующих в ее конструкции. Сама розетка дополнительно фиксируется в стене крепежными саморезами. Перед тем, как установить их, проверьте геометрию установки по уровню, и при необходимости подкорректируйте положение лапок.

Совет: оставшуюся часть провода следует уложить внутрь подрозетника, свернув его кольцами. Старайтесь сворачивать кабель аккуратно, не допуская лишних заломов и перегибов – это может сказаться на качестве сигнала.

Как установить телевизионную розетку Легрант видео смотрите ниже:
