Примеры монтажа установочных приборов

Монтаж электроустановочных изделий

Необходимым условием безопасной эксплуатации электроустановочных устройств является их правильный монтаж. Так, при внешней проводке розетка, выключатель и другие изделия должны монтироваться на негорючем основании. В случае скрытой проводки устройство следует монтировать в установочную коробку из негорючего материала. В обоих случаях необходимо обеспечить правильное присоединение проводов, надежность контакта и качественное крепление устройства.

В зависимости от конструкции изделия соединение с проводами может быть винтовым или самозажимным. В первом случае провод зажимается между контактными пластинами с помощью винта, во втором — с помощью специального механизма. К слову, в процессе выполнения строительных и ремонтных работ, а также на этапе монтажа электроустановочных изделий, вам может потребоваться специализированное оборудование, такое как резак для массовой резки и строжки https://topweldcut.ru/catalog/oborudovanie_dlya_plazmennoy_rezki/rezaki_dlya_plazmennoy_rezki_i_strozhki/.

Выключатели устанавливаются в разрыв фазного провода, который идет непосредственно к осветительному прибору. Это позволяет быстро обесточить цепь освещения при аварийной ситуации и обеспечить электробезопасность при замене лампочек.

Штепсельные розетки включаются в цепь параллельно.

После протяжки проводов, установки подрозетников и ответвителъных коробок дальнейшие работы заключаются в разделке концов проводов, соединении их в коробках, подключении розеток и выключателей.

Незаметные на первый взгляд кольцевые надрезы являются концентраторами напряжения. Концы жил с такими надрезами легко надламываются при изгибе и часто становятся причиной аварии.

При монтаже розеток и выключателей устройство вначале подключается к соответствующим жилам при помощи винтовых зажимов. Выполняя эту операцию, особое внимание следует обратить на надежность соединения.

Разделку концов проводов и удаление изоляции нужно выполнять специальным инструментам. Можно использовать и простой нож. Однако при этом запрещается делать на жиле кольцевые надрезы, повреждающие ее поверхность.

Изоляцию с жилы следует удалять на определенную длину, достаточную для надежного контакта с клеммой устройства (но не более).

Надежность контакта в месте присоединения проводов является непременным условием безопасной эксплуатации электроустановочных изделий, в особенности розеток Обычные розетт рассчитаны на номинальный ток 10 или 16 А Превышение допустимой нагрузки в сочетании с плохим контактом приводит, как правило, к выгоранию контактов и оплавлению корпуса, т.е. создает пожароопасную ситуацию.

Механизм розетки или выключателя фиксируется в монтажной коробке при помощи распорных лапок, разжимаемых винтом. Более надежным способом считается крепление устройства к монтажной коробке при помощи саморезов.

Розетки чаще всего монтируются блоками, объединенными одной рамкой. В блоке могут быть не только электрические розетки, но и телевизионные, телефонные и компьютерные разъемы. Это позволяет проложить провода различного назначения в одном канале.

Монтаж розеток для подключения мощного оборудования (электрических плит, духовок, стиральных машин и т. д.) требует особого внимания. Такие розетки должны быть оснащены третьим контактом для заземляющего провода и соответствовать конструкции вилки прибора. Кроме того, они устанавливаются, как правило, в специальные установочные коробки.

Как и любое техническое устройство, розетки могут порой выходить из строя. Такое случается обычно по причине возникновения перегрузок в сети, которые вызываются длительной эксплуатацией каких-либо устройств повышенной мощности (как правило, нагревательных). При перегрузке входные контакты начинают сильно нагреваться, что приводит к окончательному выходу розетки из строя или к возникновению пожароопасной ситуации.

Источник

Производственное обучение электромонтажников — Монтаж светильников, установочных приборов и щитков освещений

Содержание материала

Тема. Монтаж светильников, установочных приборов и щитков освещения
Краткая характеристика темы и общие рекомендации. Определяя цели и задачи изучения этой темы, мастер должен знать, что необходимое количество освещения зависит прежде всего от выбора источника света, типа светильников, их расположения и ряда других причин.
Важным фактором являются также способы управления освещением и выбор места установки аппаратов управления, в том числе и прибора учета расхода электроэнергии.
Нужно научить учащихся не только монтировать светильники, установочные приборы и щитки освещения в соответствии с требованиями проекта, ПУЭ, СНиП и инструкций, но делать это сознательно, четко представляя себе необходимость и значение каждого требования этих документов.

Приступая к изучению темы, следует учитывать, что учащиеся уже изучили приемы и способы монтажа электропроводок, соединения и оконцевания жил проводов и кабелей и поэтому в упражнения (учебные работы) нужно включать монтаж элементов различных электропроводок.
Для изучения этой темы рекомендуется ее разделить на следующие подтемы.
Подтема 1. Монтаж светильников.
Подтема 2. Монтаж установочных приборов.
Подтема 3. Монтаж щитков освещения.

Подтема 1. Монтаж светильников

Учебная цель — научить учащиеся монтировать светильники с лампами накаливания и люминесцентными и подсоединять их к электропроводкам.

Материально-техническое оснащение.

Вводный инструктаж.

1. Какие существуют системы и виды освещения?
2. Чем отличаются друг от друга люминесцентные, ртутные ДРЛ, ксеноновые и лампы накаливания?
3. Какими определениями пользуются, говоря о размерах установки светильников общего освещения? (Для обсуждения этого вопроса следует использовать рис. 28 и 29).
4. На какой высоте подвешивают светильники наружного освещения на тросе, над -контактной сетью городского , транспорта и т. д,?
5. Где применяют и как устанавливают прожекторы?
6. Как работает простейшая схема импульсного зажигания?
7. Как работает простая бесстартерная схема?
8. Как проверить исправность люминесцентного светильника и ламп в схеме импульсного зажигания?
9. Как заземляют светильники общего освещения лампами накаливания для сети с заземленной нейтралью? Для ответа на этот вопрос можно воспользоваться рис. 30, а—е.

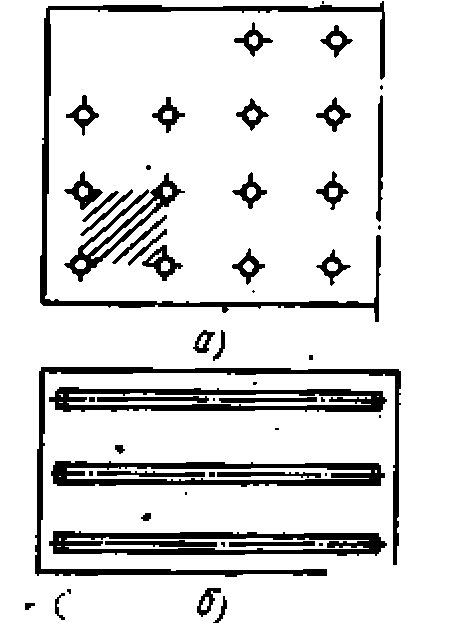

Рис. 28. Пример расположения светильников:
а —с лампами накаливания, б — с люминесцентными лампами

Рис. 29. Основные габарита при подвеске светильников

Рис. 30. Заземления светильников общего освещения с лампами накаливания для сети с заземленной нейтралью:

1. Какие меры безопасности надо соблюдать при монтаже светильников?

а — с наружным винтом заземления, свободно подвешенный на крюке млн скобе, б — с внутренним винтом заземления, свободно подвешенный на крюке или скобе, в — бытовой, со стеклянным колпаком, подвешенный на цели или штанге, г —с внутренним винтом заземления, жестко закрепленный на трубе или кронштейне, д —с наружным винтом заземления, жестко закрепленный на трубе или кронштейне, е — во взрывоопасном помещении класса В-1

Упражнения учащихся и текущий инструктаж.

Упражнение 1. Смонтировать светильники с элементами электропроводок, показанных на рис. 31, а—з и 32, а—з. Особое внимание обратить на необходимость заземления светильников (см. рис. 30).

Текущий инструктаж.

Учебная цель — научить учащихся устанавливать и подсоединять штепсельные розетки, выключатели и переключатели для открытых и скрытых электропроводок.

Источник

ТТК Шифр 1012-07/47.ТТК Типовая технологическая карта на монтаж электроустановочных изделий (ЭУИ) на жилых домах и объектах соцкультбыта / ТТК

ООО «Строительные Технологии» СПб, 22 Линия, д. 3 корп. 1

Т иповая технологическая карта на монтаж
электроустановочных изделий (эуи) на жилдомах
и объектах соцкультбыта.

Т иповая технологическая карта

Шифр проекта: 1012-07/47.ТТК

Главный инженер проекта

1. ОБЩИЕ ДАННЫЕ

Типовая технологическая карта разработана на монтаж электроустановочных изделий (эуи) на жилдомах и объектах соцкультбыта.

Технологическая карта составлена с учетом требований следующих нормативных документов:

· СНиП 03.05.06-85 «Электротехнические устройства. Правила производства и приемки работ»;

· СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

· СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

· СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ»;

· СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда»;

· СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»;

· РД-11-06-2007 «Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ»;

· МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ;

· МДС 12-29.2006 «Методические рекомендации по разработке и оформлению технологической карты».

МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

В двухпроводных линиях четырехпроводных систем с заземленной нейтралью 380/220 и 220/127 В выключатели устанавливают в рассечку фазного (а не нулевого) провода на высоте от пола 1,5 м, а в школах и детских учреждениях — на высоте 1,8 м.

Выключатели рекомендуется устанавливать внутри у входа в помещение со стороны дверной ручки, а при двухстворчатых дверях так, чтобы они не закрывались открывающейся дверью. Допускается их устанавливать и под потолком с управлением при помощи шнурка. В помещениях, предназначенных для пребывания большого количества людей (магазины, столовые, кинотеатры, библиотеки и т.п.), выключатели устанавливают с учетом доступности их только для обслуживающего персонала. Выключатели для ванных, санузлов, парилок, стиральных помещений прачечных и подобных помещений устанавливают вне этих помещений. В помещениях умывальников установка выключателей допускается.

Штепсельные розетки, как и выключатели, не разрешается устанавливать в ванных комнатах, душевых, раздевалках при душевых, в парилках, стиральных помещениях прачечных и т.п.

В ванных комнатах квартир, гостиниц, общежитий допускается установка розеток, присоединяемых к сети через разделительные трансформаторы. В общеобразовательных школах и детских учреждениях в помещениях для пребывания детей розетки устанавливают на высоте 1,8 м от пола. Высота установки розеток в других общественных зданиях и жилых помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещения и оформления интерьера. При этом с целью предупреждения несчастных случаев с детьми штепсельные розетки, устанавливаемые в жилых зданиях (домах и общежитиях), должны снабжаться защитным устройством, закрывающим штепсельные гнезда при вынутой вилке. В распределительной сети предприятий общественного питания и торговли розетки устанавливают по техническим заданиям, однако высота их установки не должна превышать 1,3 м.

От заземленных частей (трубопроводы, раковины) розетки устанавливают на расстоянии не менее 0,5 м. Для кухонь жилых квартир и общественных зданий это расстояние не нормируется.

Наиболее распространенные способы крепления электроустановочных изделий в зависимости от строительных конструкций зданий и вида электропроводки приведены в табл. 1.1.

Способы крепления выключателей, переключателей и штепсельных розеток

Выключатели, переключатели, штепсельные розетки для скрытой установки

Крупнопанельные здания с канальной электропроводкой

Распорными лапками в пластмассовых коробах Л90, Л91 и Л92, замоноличенных в железобетонные стеновые панели и гипсобетонные (гипсолитовые) перегородки при их изготовлении на ДСК (рис. 1, а)

То же, но непосредственно в конусных отверстиях диаметром 70 — 72 мм, отформованных в железобетонных стеновых панелях при их изготовлении на ДСК. При этом в отверстии со стороны большего основания рекомендуется выполнять углубления для более прочного зацепления распорными лапками

Крупнопанельные здания с электропроводкой в замоноличенных пластмассовых трубах

Распорными лапками в пластмассовых коробках Л250, Л256, замоноличенных в комплекте с трубами в стеновые панели при их изготовлении на ДСК

Кирпичные здания при скрытых электропроводках

Распорными лапками в коробках У196, КУВ-1М (рис. 1, б) устанавливаемых на месте монтажа в предварительно высверленные гнезда коронками КГС-68

Выключатели, переключатели и штепсельные розетки открытой установки

Открытые электропроводки по несгораемым, трудносгораемым и сгораемым строительным основаниям

Полугерметические выключатели и розетки — на скобах К130 (рис. 1, в) в сырых и влажных помещениях, непосредственно на строительных основаниях с креплением шурупами на дюбелях — в сухих помещениях

В производственных и административных помещениях — в металлических коробках KB и КР с установленными выключателями и розетками (рис. 1, г)

В жилых и общественных зданиях — на деревянных или пластмассовых подрозетниках с креплением шурупами

Рис. 1. Крепление электроустановочных изделий:

а — распорными лапками в замоноличенных коробках Л90 и Л91; б — распорными лапками в коробках КУВ-1М; в — открыто на скобах К130; г — в коробках KB и КР; 1 — коробка Л91; 2 — коробка Л90; 3 — коробка КУВ-1М; 4 — втулка пластмассовая; 5 — скоба К130; 6 — выключатель полугерметический; 7 — коробка KB со встроенным выключателем; 8 — коробка КР со встроенной розеткой

Выключатели и штепсельные соединения. Для включения и отключения ламп в осветительных групповых сетях применяют установочные выключатели, переключатели, пакетные выключатели и автоматы. По форме рукояток управления выключатели подразделяют на поворотные, рычажные, клавишные и кнопочные (одно- и двухкнопочные). Наиболее удобны в управлении выключатели с клавишными рукоятками. В осветительных групповых сетях устанавливают выключатели и переключатели на 2,5; 4; 6 и 10 А.

Установочные автоматы одно- и трехполюсные до 50 А в основном применяют в промышленных и общественных зданиях, а также в жилых домах для защиты и управления освещением с осветительных щитков.

Переносные осветительные, нагревательные и другие бытовые электроприборы присоединяют к электросети через штепсельные соединения, состоящие из неподвижно установленной штепсельной розетки и вилки.

В осветительных сетях обычно применяют однополюсные штепсельные соединения на 6 и 10 А с цилиндрическими и плоскими контактами (штырями). Штепсельные соединения с плоскими контактами надежны в эксплуатации и просты в изготовлении. Такие соединения обычно применяют в административных зданиях. Для возможности подсоединения в этих случаях приборов с вилками с цилиндрическими штырями штепсельные розетки имеют комбинированные контакты.

Для подсоединения переносных электроприемников с заземляемыми корпусами устанавливают штепсельные розетки и вилки, снабженные заземляющим защитным контактом для присоединения заземляющего проводника. В целях безопасности соединение между защитными контактами розетки и вилки происходит до того, как войдут в соприкосновение токоведущие контакты. При отключении вначале разъединяются токоведущие контакты.

Штепсельные вилки имеют приспособление для закрепления провода в месте ввода во избежание передачи усилий натяжения провода на контакты. При пользовании штепсельными соединениями с цилиндрическими контактами необходимо учитывать, что диаметр штырей в вилке и размеры гнезд в розетках на 6 и 10 А неодинаковы. Поэтому подключать приборы с вилками на 6 А к розеткам на 10 А и наоборот можно только через специальные переходные контакты.

Выключатели и штепсельные розетки изготовляют в исполнениях для открытой и скрытой проводок, устанавливают их соответственно открыто на стене или утопленно в стене в нише (коробке). Исключение составляют подпотолочные выключатели с управлением шнуровой тягой и надплинтусные штепсельные розетки, применяемые при скрытых проводках, но изготовляемые в исполнении для открытой установки (рис. 2). Применение таких приборов позволяет отказаться от выполнения электропроводок в стеновых панелях крупнопанельных здании. Эти приборы имеют металлическую пластину для непосредственного крепления их к стене без деревянной розетки и полость под крышкой для размещения разветвления проводов, что позволяет отказаться от установки ответвительной коробки.

Рис. 2. Подпотолочный выключатель (а), надплинтусная штепсельная розетка (б), блок с выключателями и штепсельной розеткой (в)

В ряде случаев целесообразно из одного места управлять двумя — четырьмя группами светильников установленных в рядом расположенных помещениях, а также иметь штепсельные розетки для подсоединения переносных электроприборов. Для этих целей изготовляют блоки с выключателями и штепсельными розетками совмещающие в себе до четырех таких приборов в различном сочетании.

Общие требования к монтажу электропроводок

Для обеспечения надежности, долговечности и безопасности электропроводок при их монтаже соблюдают следующие общие требования.

Открытые электропроводки, как правило, прокладывают по стенам у потолка, на потолке или по фермам. Открытую прокладку незащищенных изолированных проводов непосредственно по строительным основаниям, на роликах и изоляторах производят на высоте не менее 2,5 м от уровня пола или площадки обслуживания. Уменьшение этой высоты до 2 м разрешается в помещениях без повышенной опасности, а при напряжении 42 В — во всех помещениях.

В производственных помещениях спуски к выключателям, штепсельным розеткам, пусковым аппаратам защищают от механических повреждений до высоты не менее 1,5 м от уровня пола или площади обслуживания. В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях, а также в электротехнических помещениях указанные спуски от механических повреждений не защищают.

Высота размещения других видов проводок (защищенными проводами, проводами в трубах, коробах, кабелями) не нормируется. Защита их на спусках необходима только в местах наиболее вероятных механических повреждений — в проездах, главных проходах, где провод закрывают коробами, лотками, а отдельные провода заключают также в трубы.

Открыто провода прокладывают по возможности так, чтобы они не выделялись резко на фоне стен и потолков. С этой целью их размещают параллельно карнизам, откосам дверных и оконных проемов.

Прокладка проводов с поливинилхлоридной и найритовой изоляцией производится при температуре не ниже -15 °С во избежание излома изоляции, затвердевающей при низких температурах.

При прокладке в помещении незащищенных изолированных проводов по роликам и изоляторам последние устанавливают от потолка или стены на расстоянии, равном полуторной — двойной высоте ролика или изолятора. Это делается для удобства пробивки гнезд для закрепления опор и возможности выполнения перехода проводов со стены на потолок или наоборот.

Плоские провода АППВ, ППВ и АПН прокладывают параллельно линиям пересечения стен с потолком на расстоянии 100 — 200 мм от потолка или на расстоянии 50 — 100 м от карниза или балки.

В помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку плоскими проводами выполняют по возможности выше обоев.

Расстояния, на которых закрепляют защищенные провода, кабели и трубы (с прокладываемыми в них изолированными проводами) от потолка или стены, определяют: длиной лапки скобы, которой закрепляют провода, кабели или трубы, размером ответвительных коробок и радиусом изгиба проводов, кабелей и труб.

Наименьший допустимый радиус изгиба проводов с резиновой изоляцией принимают не менее 6 d , с пластмассовой изоляцией 10d и медной гибкой жилой 5 d , где d — наружный диаметр провода.

Спуск к выключателям и штепсельным розеткам при открытых проводках выполняют по вертикали.

Пересечения открыто проложенных незащищенных и защищенных проводов с трубопроводами (отопления, водопровода и т.п.) выполняют на расстоянии от них не менее 50 мм, а от трубопроводов с горючими жидкостями и газом — не менее 100 мм и дополнительно защищают от механических повреждений на длине не менее 250 мм в каждую сторону от трубопроводов.

Параллельно трубопроводам провода и кабели прокладывают на расстоянии не менее 100 мм, а от трубопроводов с горячими и легковоспламеняющимися жидкостями и газами — не менее 400 мм.

В местах пересечения и сближения с горячими трубопроводами провода и кабели защищают (теплоизоляцией) от воздействия высокой температуры.

Проходы проводов через стены и междуэтажные перекрытия выполняют по линии прокладки проводов и притом так, чтобы они служили по возможности продолжением линии электропроводки. При проходах через стены, междуэтажные перекрытия стремятся к тому, чтобы отверстия проходов лежали в одной плоскости с проводами. В этом случае провода при вводе в проход не приходится изгибать.

Закрепление проводов, прокладываемых на изолирующих опорах и без них, труб для электропроводок, а также кабелей производят через определенные расстояния, установленные для них в СНиП и инструкциях.

Различают концевые крепления — у приборов, аппаратов, коробок, мест разветвления и изгиба проводов, закрепления их у торцевых стен, проходов через покрытия — и промежуточные. В натуре сначала устанавливают место расположения концевых креплений, затем — промежуточных. Промежуточные крепления между двумя концевыми опорами выполняют на одинаковом расстоянии. При этом при разных расстояниях между концевыми креплениями могут быть разными и расстояния между промежуточными креплениями в соседних пролетах.

Оконцевание и соединение жил проводов и кабелей в электропроводках выполняют в соответствии с указаниями, изложенными в специальной литературе.

Соединение и ответвление проводов и кабелей размещают в местах, доступных для контроля. Для этого соединение и ответвление проводов и кабелей, прокладываемых в глухих коробах, трубах и гибких металлических рукавах, выполняют в соединительных и ответвительных коробках, конструкция которых должна соответствовать условиям окружающей среды. Соединения и ответвления проводов и кабелей не должны испытывать механических усилий и должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

В местах выхода проводов из коробов, жестких труб и гибких металлических рукавов провода защищают от механических повреждений втулками, раззенковкой труб и т.п. В местах ввода проводов в металлические коробки устанавливают втулки из изолирующего материала или накладывают дополнительную изоляцию (три- четыре слоя) из прорезиненной или липкой поливинилхлоридной ленты.

При выполнении всех видов электропроводок применяют индустриализацию и механизацию электромонтажных работ. Индустриализация электромонтажных работ предусматривается как в электрической, так и строительной части проекта, в особенности при выполнении скрытых электропроводок в крупнопанельных, крупноблочных зданиях и в зданиях из объемных блоков.

В проектах электропроводок широко применяют элементы и конструкции заводского изготовления, такие, как поддерживающие конструкции, короба, лотки, ответвительные и соединительные коробки, коробки для выключателей и штепсельных розеток, натяжные устройства для тросовых проводок и т.п., а при отсутствии в номенклатуре заводских изделий — типовые конструкции.

В проектах и при организации ЭМР максимально предусматривают предварительную заготовку узлов и элементов электропроводок на заводах или в МЭЗ с тем, чтобы трудоёмкие работы на месте прокладки проводов и кабелей были сведены к минимуму.

Проемы, ниши, борозды, каналы и закладные части, необходимые для прокладки проводов и кабелей, установки конструкций, щитков, электроустановочных изделий, выполняют при изготовлении строительных конструкций и возведении здания. Электромонтажные организации контролируют выполнение этих работ.

На месте строительства может производиться пробивка лишь отверстий, борозд и ниш под электроустановочные изделия в тех случаях, когда их нецелесообразно или невозможно выполнить при изготовлении строительных конструкций или возведении здания, например при возведении стен и перегородок из штучных материалов и мелкоразмерных элементов перекрытий из плит небольшой ширины.

В жилых домах массового строительства при изготовлении строительных конструкций и возведении зданий, как правило, предусмотрено выполнение всех необходимых для электропроводок каналов, ниш и закладных частей, максимально применены заводские изделия и предусмотрена заготовка узлов и элементов электропроводок на заводах или в МЭЗ.

Электромонтажными организациями разработаны и применяются специальные технологические линии по обработке проводов и кабелей и заготовке электропроводок при строительстве жилых, общественных и промышленных зданий. В технологических линиях устанавливают изготовляемые заводами высокопроизводительные механизмы и приспособления для размотки, отсчета, мерной резки и бухтования заготовок проводов, для снятия изоляции с проводов и образования колец на концах жил, скрутки жил проводов и соединения проводов сваркой, маркировки проводов, выдавливания отверстий в коробках, обработки тросов, труб, столы для комплектации и зарядки электроустановочных изделий, проверочное устройство для прозвонки узлов электропроводок и др.

План одной из таких технологических линий по заготовке проводок приведен на рис. 3. Заготовку узлов электропроводок на технологических линиях выполняют по технологической документации.

Рис. 3. План технологической линии по заготовке электропроводок в жилых домах общей площадью 100 тыс. м 2 в год:

1 — стеллаж для проводов; 2 — стол с ящиками для маркировочных материалов; 3 — вертлюг; 4 — мерное устройство; 5 — нож с направляющим устройствам; 6 — мерный барабан; 7 — линейка; 8 — нож; 9 — бухтодержатель; 10 — стол для обработки концов проводов; 11 — приспособление для снятия изоляции; 12 — приспособление для образования колец; 13 — стойки для бухтодержателей; 14 — стол для зарядки приборов; 15 — подлокотники; 16 — отвертка с цанговым зажимом для контактных винтов; 17 — коробки У996; 18 — стол для разборки приборов; 19 — проверочное устройство на 12 В; 20 — отвертка с электроприводом; 21 — приспособление для выдавливания отверстий; 22 — контейнер-тележка для приборов; 23 — стеллаж для готовой продукции; 24 — стол для соединения проводов; 25 — приспособление для скрутки проводов; 26 — приспособление для сварки проводов; 27 — стул винтовой; 28 — вешалка; 29 — настенный накопитель элементов проводки; 30 — комплектовочной стол-тележка

Установка выключателей, переключателей, штепсельных розеток, звонков и счетчиков

Выключатели, переключатели и штепсельные розетки устанавливаются в зависимости от их конструкции и принятого способа исполнения проводки (рис. 4).

Рис. 4. Примеры монтажа установочных приборов:

а — выключателя при открытой прокладке проводов марки АШТВ; б — штепсельной розетки при скрытой прокладке проводов в резиновых полутвердых трубах; в — выключателя и штепсельной розетки при проводке кабелем марки ВРГ в сыром помещении

Штепсельные розетки устанавливаются на высоте 0,8 — 1 м от пола, а плинтусовые — не выше 0,3 м. В последнем случае рекомендуется закрывать их защитными устройствами. В школах и других детских учреждениях штепсельные розетки устанавливаются на высоте 1,5 м от пола. От заземленных устройств (приборов отопления, трубопроводов и других) штепсельные розетки должны быть удалены не менее чем на 0,5 м.

Выключатели ставятся преимущественно у дверных проемов и включаются в фазные провода сети. Если помещения относятся к особо сырым, а также пожароопасным и взрывоопасным, и искрение контактов при разрыве электрической цепи может стать в них причиной пожара или взрыва, выключатели устанавливаются вне этих помещений.

При необходимости дистанционного или автоматического управления осветительными сетями применяются различные автоматы, магнитные пускатели или контакторы.

Выключатели и переключатели устанавливаются на высоте 1,5 м от пола (а в школах и детских учреждениях на высоте 1,8 м) и обычно у дверей с учетом направления их открывания.

Выключатели и штепсельные розетки открытого типа устанавливаются на прикрепленных к их основанию деревянных розетках диаметром 55 . 60 мм и толщиной не менее 10 мм. Выключатели и штепсельные розетки скрытого типа закрепляются в коробках, вмазанных в стены или в гнезда цилиндрической формы, с помощью распорных лапок. Для установки выключателей и штепсельных розеток в стеновые панели и перегородки жилых домов заделывают специальные закладные стаканы из полипропилена.

Выключатели и штепсельные розетки брызгозащищенного исполнения устанавливаются на скобах с вводом проводов снизу через сальниковые уплотнения.

Электрические звонки выпускаются двух типов:

З — управляемые путем включения независимой (встроенной в магнитопровод катушки) вспомогательной обмотки на напряжение 36 В;

ЗП — управляемые путем прямого включения обмотки в сеть.

Для присоединения звонка к электрической сети и кнопке на его корпусе имеется отверстие для вывода проводов длиною не менее 150 мм или зажимы для их подключения. При выводе проводов через отверстие в металлическом корпусе звонка используются изоляционные втулки. Звонок прикрепляется к основанию винтом или шурупом-дюбелем через имеющееся в его корпусе отверстие. В комплект звонков типа 3 и ЗП, рассчитанных на напряжения 12, 24 и 36 В входит кнопка на напряжение до 36 В, а в комплект звонков типа ЗП, рассчитанных на напряжения 127 и 220 В — специальная кнопка на напряжение 250 В. ГОСТ на электрические безыскровые звонки (без прерывателя тока) требует, чтобы на последних была надпись «Применять только с кнопкой на 250 В».

Кнопки выпускаются также двух типов: пластмассовые круглые или прямоугольные на напряжение 36 В и пластмассовые круглые повышенной электробезопасности на напряжение до 250 В, предназначенные для установки в помещениях с нормальными условиями.

При использовании электрических бытовых звонков прямого включения ЗП-220 выполнение проводки для подключения кнопок должно осуществляться проводом, рассчитанным на полное напряжение питающей сети (220 В).

При установке кнопок на 220 В, а звонков типа 3, рассчитанных на 220/36 В, для исключения потерь холостого хода кнопку следует включать в цепь первичной обмотки 220 В, закорачивая вторичную обмотку 36 В. Кнопки на 36 В должны включаться только в цепь вторичной обмотки звонка 36 В.

Счетчики для учета расхода электроэнергии устанавливаются в сухих отапливаемых помещениях, доступных для обслуживания.

Электрические счетчики индивидуальных потребителей размещаются обычно в местах ввода электроэнергии внутри помещения. Квартирные счетчики устанавливаются на лестничной клетке в этажных щитках и шкафах либо непосредственно в квартирах на квартирных щитках.

Счетчики располагаются на высоте 1,4 — 1,7 м внутри запираемых шкафов, имеющих окна для снятия показаний без открывания дверей.

В установках коммунального хозяйства счетчики размещаются на вводно-распределительных устройствах. Электропроводка к ним выполняется скрыто под штукатуркой в каналах строительных конструкций или открыто в трубах. Для подключения счетчиков оставляют свободные концы проводов длиной 250 мм.

Подлежащие заземлению металлические корпуса выключателей, переключателей и штепсельных розеток через заземляющие винты присоединяются отдельными проводами к нулевому проводу электропроводки (пайкой или сваркой).

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

1. Условия начала работ.

1.1. Коробки для скрытой установки выключателей и штепсельных розеток должны быть установлены без перекосов и заподлицо с поверхностью штукатурки. Вводы проводов в металлические установочные коробки должны быть защищены втулками из изолирующего материала или отрезками эл. монтажной трубки ХВТ. Провода в коробках должны иметь запас по длине достаточный для повторного присоединения в случае их обрыва.

1.2. Электроустановочные изделия, прошедшие через МЭЗ, с вспомогательными материалами, изделиями ГЗМ и МЭЗ должны быть уложены в инвентарные контейнеры и доставлены в монтажную зону в приобъектном контейнере.

электромонтажник 3 разряда — 1.

3. Технология выполнения работ.

Установка и способ крепления электроустановочных изделий выполняется в зависимости от их конструкции и вида электропроводки .

3.1. Монтаж электроустановочных изделий скрытой установки.

В крупнопанельных зданиях ЭУИ (электроустановочные изделия) устанавливаются в пластмассовых коробках замоноличенных в комплекте с трубами в стеновые панели при их изготовлении на ДСК. В кирпичных зданиях ЭУИ устанавливаются в коробках КУВ-1М установленных при монтаже групповой сети.

3.1.1. Последовательность монтажа:

— снять крышку и проворить затяжку винтов в корпусе ЭУИ;

— инструментом МБ-1М или монтерским ножом НМ-3 с концов жил провода удалить изоляцию. Лезвие ножа, во избежание надреза жил провода, направлять под углом;

— однопроволочные жилы сечением до 10 мм 2 соединить с плоским выводом ЭУИ, под контактный винт, непосредственно после изгибания конца жилы в кольцо или без формирования кольца с предохранением в обеих случаях фасонными шайбами. Изгиб кольца должен быть направлен по часовой стрелке;

— закрепить распорными лапками ЭУИ в коробке и аккуратно уложив провод, установить крышку.

3.2. Монтаж ЭУИ открытой установки.

Выключатели и розетки, имеющие толщину задней стенки 10 мм и более, крепить к строительному основанию без подрозетников. При толщине задней стенки менее 10 мм или при ее отсутствии ЭУИ крепить на подрозетниках.

3.3. Монтаж полугерметических ЭУИ (при трубных и кабельных проводках).

3.3.1. При кабельных эл. проводках ЭУИ устанавливаются вводом вниз на скобе К130 (см. рис. 5).

Рис. 5. Ввод при кабельных эл. проводках:

1 — выключатель; 2 — кабель; 3 — скоба К130

К строительному основанию скоба крепится пластмассовыми дюбелями. Кабель пропускается под скобой и вводится через уплотнение в ЭУИ, У которого предварительно снимается крышка. Затем осуществляется разделка кабеля и подключение его к контактам ЭУИ. После чего затягиванием гайки создается необходимое уплотнение ввода.

3.3.2. При трубной эл. проводке заготовленные в МЭ3 мерные отрезки проводов типа «Луч» с подключенными ЭУИ затянуть в трубу к распаечной коробке. После чего скобу с ЭУИ закрепить к строительному основанию пластмассовыми дюбелями (см. рис. 6).

Рис. 6. Ввод при трубных эл. проводках:

1 — включатель; 2 — трубка ХВТ; 3 — скоба К130; 4 — труба ПХВ; 5 — скоба

Заготовленный в МЭЗ узел трубной эл. проводки с подключенными ЭУИ завести в распаечную коробку трубной магистрали и закрепить к строительному основанию.

В распаечной коробке собрать схему. Выключатель подключить в розетку фазного провода.

3.2.3. К защитному контакту розетки может быть присоединена отпайка от нулевого рабочего проводника, а для зануления корпусов стационарных электрических плит и переносных бытовых приборов и машин мощностью свыше 1,3 кВт должен быть проложен отдельный проводник сечением, равным фазному, от стояка, а в жилых зданиях — от квартирного щитка.

Зануленный контакт штепсельной розетки должен быть электрически соединен с её корпусом, если этот корпус выполнен из металла.

3.4. Монтаж блока кухонных розеток

Снять крышку блока и выполнить подключение розеток к групповой электросети (см. рис. 7).

Рис. 7. Принципиальная схема подключения кухонного блока розеток

Основание блока, закрепить в нише стеновой панели пластмассовыми дюбелями и установить крышку.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

Контроль качества монтажа электроустановок зданий различного назначения

* Взамен действует ГОСТ Р 50571.16-2007. — Примечание изготовителя базы данных.

2. Объем и содержание рабочего проекта, в общем случае, должны соответствовать требованиям ГОСТ 21.608-84, ГОСТ 21.613-88, ГОСТ 21.611-85.

3. Способы прокладки электропроводок указываются в проекте. В помещениях жилых и общественных зданий, как правило, применяется скрытая электропроводка. Открытую проводку выполняют в технических этажах и подпольях, в неотапливаемых подвалах, тепловых пунктах, вентиляционных камерах, насосных, в сырых и особо сырых помещениях.

Вертикальные участки («стояки») питающих линий должны прокладываться в трубах, коробах, каналах строительных конструкций.

В таблице 3.1 приведены указания ГОСТ Р 50571.15-97 по выбору электропроводки.

Выбор электропроводки (ГОСТ Р 50571.15-97 таблица 52 F )

Источник
