Прибор проверки электрического монтажа

Инструмент для электрика. Приборы и вспомогательный инструмент

Инструмент для электрика, который возможно будет нужен при производстве ремонта, либо установки электрической проводки, невозможно точно определить, однако выделим инструмент, который обычно используется при таких работах.

• Измерительные приборы для контроля (контрольная лампа, мультиметр).
• Нож.
• Пассатижи.
• Бокорезы.
• Гаечный ключ разводного типа, либо торцовые ключи.
• Отвертки.
• Фонарик.

Электрики-профессионалы могут для себя иметь и другой инструмент, который дает им возможность ускорить и сделать работу проще. Рассмотрим подробнее различный инструмент для электрика.

Контрольный инструмент для электрика

Первым делом электромонтер должен защитить себя от удара электрическим током. Он выключает автомат, либо другое устройство, обесточивающее электросеть. Далее электрик осуществляет контроль наличия или отсутствия электричества специальным прибором.

Пробник фазы 220 вольт

Самым нужным контрольным инструментом является указатель напряжения, либо пробник. Такие измерительные приборы дают возможность определить фазу. Это нужно для подключения электрических устройств в соответствии со схемой.

Основная часть всех пробников сделана в виде отвертки. Пользоваться таким пробником для электромонтажа неудобно и даже опасно. Пластик для его изготовления применяется непрочный, при работе корпус трескается, металлический наконечник гнется.

Мультиметр универсальный

Прибор, который выдает значительно больше информации, чем индикаторная отвертка, называется мультиметр. Он позволяет не только контролировать наличие напряжения, а также диагностировать поломки, правильность установки. Такой прибор называют по-разному: тестер, цэшка.

В торговой сети есть множество приборов такого вида, но они не очень надежны, часто ломаются, а профессиональные приборы имеют высокую стоимость. Тестер может выйти из строя, например, при измерении резистора, на участке цепи, который не отключен от питания.

Чтобы сделать выбор прибора, нужно заострить внимание на исполнение формы щупов. Они должны обладать эластичностью, прочностью на изгиб. А также, корпус прибора должен быть качественным, лучше, если на нем есть резиновый чехол. Мультиметр может измерять как переменное, так и постоянное значение напряжения, номиналы резисторов. Есть и другие опции, которые редко применяются.

Токовые клещи

Широко используемыми являются токовые клещи, которыми можно измерить протекающий электрический ток в проводе, без физического контакта с жилой проводника, не разрывая цепи.

Такой прибор является универсальной моделью. С его помощью можно произвести замер тока, а подключив к нему вспомогательные щупы – переменное и постоянное напряжение, а также сопротивление.

Мегаомметр

Для контроля качества изоляции электрической цепи удобным прибором является мегаомметр.

Этот вид прибора содержит в своей конструкции встроенную динамо-машину, которая способна создать разность потенциалов до 2500 вольт. При этом происходит измерение тока утечки, и определяется сопротивление цепи. Без него не обойтись при проведении проверки изоляции кабелей, электромоторов, если возникло подозрение на пробой их изоляции. Измерительные приборы с динамо-машиной вырабатывают высокое напряжение, которое опасно для человека. Поэтому пользоваться ими необходимо, применяя средства защиты.

Режущий инструмент для электрика

Невозможно сделать монтаж электрической проводки без режущего инструмента, так как в процессе работы необходимо снимать изоляцию с проводов и кабеля, резать их на куски. Рассмотрим популярные виды режущего инструмента, применяющегося для электромонтажных работ.

Нож канцелярский

Для электромонтера это необходимый инструмент. Нож может быть абсолютно любого вида, но чаще пользуются канцелярским ножом, так как у него есть возможность менять лезвие.

Таким инструментом можно легко зачистить кабель или провод, а также отрезать медную проволоку небольшого сечения.

Бокорезы

(1) Для отрезания толстого провода канцелярский нож не подойдет. Для этого используют бокорезы (кусачки). При определенной сноровке ими также можно зачистить провода от изоляции.

Плоскогубцы

(2) Универсальным инстументом любого электромонтера являются обычные плоскогубцы. Без них не обходится ни одна операция во время электромонтажа. Во время приобретения и выбора плоскогубцев нельзя забывать про маркировку на ручках. При наличии надписи «1000 V» ими допускается работать без отключения питания при производстве электромонтажных работ.

Плоскогубцами можно легко откусить небольшой провод, зачистить изоляцию, а также открутить гайку или болт при отсутствии нужного ключа. Они применяются для скручивания провода во время соединения и получения качественного контакта.

Тонкогубцы

(3) Для удобства работы с кабелем применяются круглогубцы и тонкогубцы.

Особая форма губок дает возможность сделать монтаж удобнее и проще во время выполнения соединения проводов к винтовым клеммам.

Стрипперы

(4) Если объем работы большой, то для ускорения процесса снятия изоляции применяют стрипперы.

Одним движением ручки снимается изоляция. Встроенными кусачками можно отрезать провод на определенные куски.

Кабелерез

Кабель значительного поперечного сечения отрезают при помощи специального кабелереза. Они могут отличаться разными вариантами исполнения.

Отвертки и ключи

Провода можно закреплять на клеммах устройств разными методами: пружинно-прижимным, либо винтовым. Пружинно-прижимной метод появился недавно, но уже стал популярным.

Устройство пружинно-прижимного клеммника простое. На контакт давит пружина и прижимает его. Отверткой пружина отжимается, вставляется провод, отвертка убирается, и пружина фиксирует провод.

Отвертки

Для различных видов элементов соединения выбираются разные отвертки.

При выборе рекомендуется обратить внимание на наличие отметки на ручке «1000 В», так как часто приходится работать под напряжением. Сердечник таких отверток должен быть изолирован.

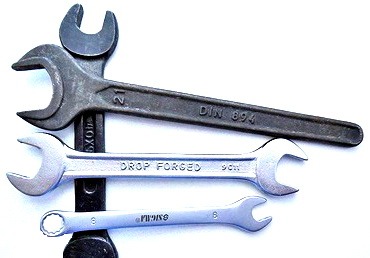

Гаечные ключи

Такими ключами допускается работать только при отключенном напряжении, так как они полностью металлические, ручки не изолированы.

Разводной ключ

Чтобы не носить с собой целый набор гаечных ключей, часто берут разводной ключ, который подходит практически на любые размеры.

Торцовый ключ с головками

Некоторые болты и гайки расположены в местах, где ни один ключ, кроме торцового не подойдет.

Опрессовка наконечников

Некоторые электромонтажные операции состоят из опрессовки наконечников на проводах. Наконечники применяются для стыкования проводов из разных металлов, надежного подключения кабеля, либо толстого провода. Такие наконечники крепятся путем опрессовки. Для этого применяются разные инструменты (прессы).

В бытовых условиях не часто есть возможность приобрести такую обжимку. Простые наконечники можно обжать плоскогубцами. Мощные наконечники обжимают молотком и зубилом. Удар зубила нужно направлять в центр наконечника, вминая его внутрь.

Паяльные инструменты

Наиболее популярным видом соединения проводов является пайка. Провод нагревают до момента плавления припоя, и наносят покрытие материалом припоя с применением флюса.

Такой процесс проводится электропаяльниками разной мощности, паяльными станциями, либо в печах. Инструмент для пайки выбирают с учетом размера деталей. В основном пользуются обычным паяльником на 60 ватт.

Мелкую пайку выполняют слабым паяльником до 25 ватт. Для сложных работ, требующих большой точности, применяют паяльные станции.

В печах производится пайка толстых шин, а также лужение заготовок.

Автономные фонари

Электромонтеры в основном работают при выключенном электричестве, в темных местах. Поэтому наиболее важный дополнительный инструмент для электрика является фонарь, работающий от аккумуляторов или батареек.

Удобно применять фонари, которые крепятся с помощью резинки на голове. Они не занимают руки и хорошо освещают место.

Вспомогательный инструмент для электрика

При выполнении монтажных работ по электрике часто необходимо закреплять розетки, выключатели, коробки и т.д. Для этого применяют электродрели, болгарки, перфораторы, штроборезы и другие устройства.

Набор различных инструментов электромонтера может сильно различаться по своему содержанию. Это зависит от уровня сложности его работы. При выборе и приобретении составных элементов набора не нужно останавливаться на дешевых покупках, так как такие инструменты и устройства проработают недолго, и скоро вам придется снова покупать другие.

Но и покупать слишком дорогие специализированные образцы также не стоит, так как многие их функции могут вами не использоваться. Нет необходимости в покупке спецодежды, перчаток и специальной обуви. Обувь можно использовать любую с резиновой подошвой. В одежде не должно быть металлических частей.

Главным принципом работы электрика является его внимательность и осторожность, которые не влияют на количество инструмента и его стоимость.

Источник

Как проверить проводку в квартире: приборы, методика и последовательность действий

Первичный осмотр после покупки

Если вы только купили дом либо квартиру, первым делом нужно проверить состояние проводки, т.к. даже малейшие неисправности могут в последующем привести к поражению электрическим током или возникновению пожара. В новом и старом доме технология ревизии будет отличаться, поэтому отдельно посмотрим оба способа. Сразу же обращаем ваше внимание на то, что перед проверкой электропроводки необходимо обязательно отключить электроэнергию в щитке. Работать под напряжением, особенно неопытным электрикам, категорически запрещается!

Новостройка

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Скрутки делать запрещено, смотрите перечень разрешенных способов соединений в главе 2.1. ПУЭ п. 2.1.21. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, номинал автоматического выключателя розеточных групп не должен быть больше номинального тока розеток, обычно это 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать.

Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит. Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью.

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

Осмотрите вводной щиток

В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7).

Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре. Вот и вся технология проверки старой и новой домашней проводки. Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции.

Методика проверки состояния электропроводки

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

• периодические, самостоятельные или с помощью профессиональных электриков;
• автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Во время работы с кабелем (даже обесточенным) нельзя касаться его руками или другими участками тела. Приборы и щупы защищены специальными пластиковыми насадками, за которые их следует держать.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

• для внутриквартирных сетей скрытой прокладки 40 лет;
• для открытой 25 лет;
• для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
• для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

В каких случаях проводится прозвонка проводов

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V

) – измерение переменного напряжения.

DCV (может обозначаться V…) – измерение постоянного напряжения.

ACA (может обозначаться A

) – измерение переменного тока.

DCA (может обозначаться A…) – измерение постоянного тока.

Ω — измерение сопротивления.

hFE – измерение параметров транзисторов.

->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал).
• Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V

измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.

Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.

Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством. Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

• Использовать крокодилы, которые повышают надежность контакта.
• Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
• Не допускать прикосновения руками к участкам кабеля (провода).

Нельзя касаться руками проводов

Есть ряд наиболее часто допускаемых ошибок:

• Неправильная установка режимов измерения на приборе.
• Некорректное подключение щупов.
• Несоответствие напряжения требуемым параметрам.
• Путаница со шкалами приборов.

Важно вовремя устранить неисправность

Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств. При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности. Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Видеоинструкция
